ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

10



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.



Очистка  с  интервалами.  Переместите

рычаг вниз на одну позицию.










Медленная  работа  стеклоочистителя  -

переместите рычаг вниз на две позиции.







Быстрое очищение. Переместите рычаг вниз

на три   позиции.






Рычаг  омывателя  ветрового  стекла.

Потягните  рычаг  в  направлении  к  рулю  –
жидкость  будет  разбрызгана  на  ветровое
стекло.  Отпустите  рычаг,  чтобы  остановить
разбрызгивание.






Не  разбрызгивайте  жидкость  больше  10

секунд

и

никогда

не

используйте

стеклоомыватель, когда бачок пустой.




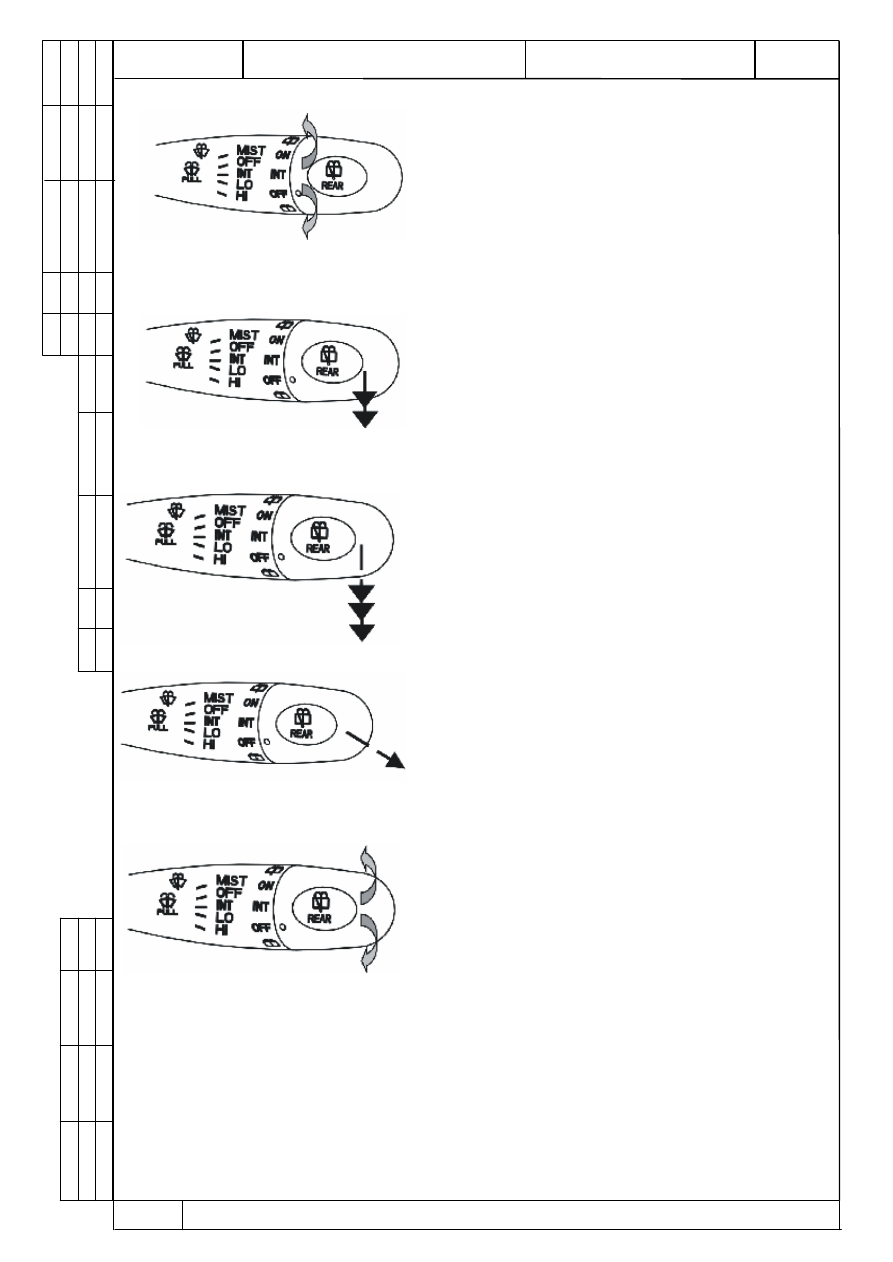

Рис. 8. Подрулевые переключатели.








ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

11



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.


8.3  ПРОВЕРКА  РАБОТЫ  ОРГАНОВ  УПРАВЛЕНИЯ    СИСТЕМЫ
ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ.





















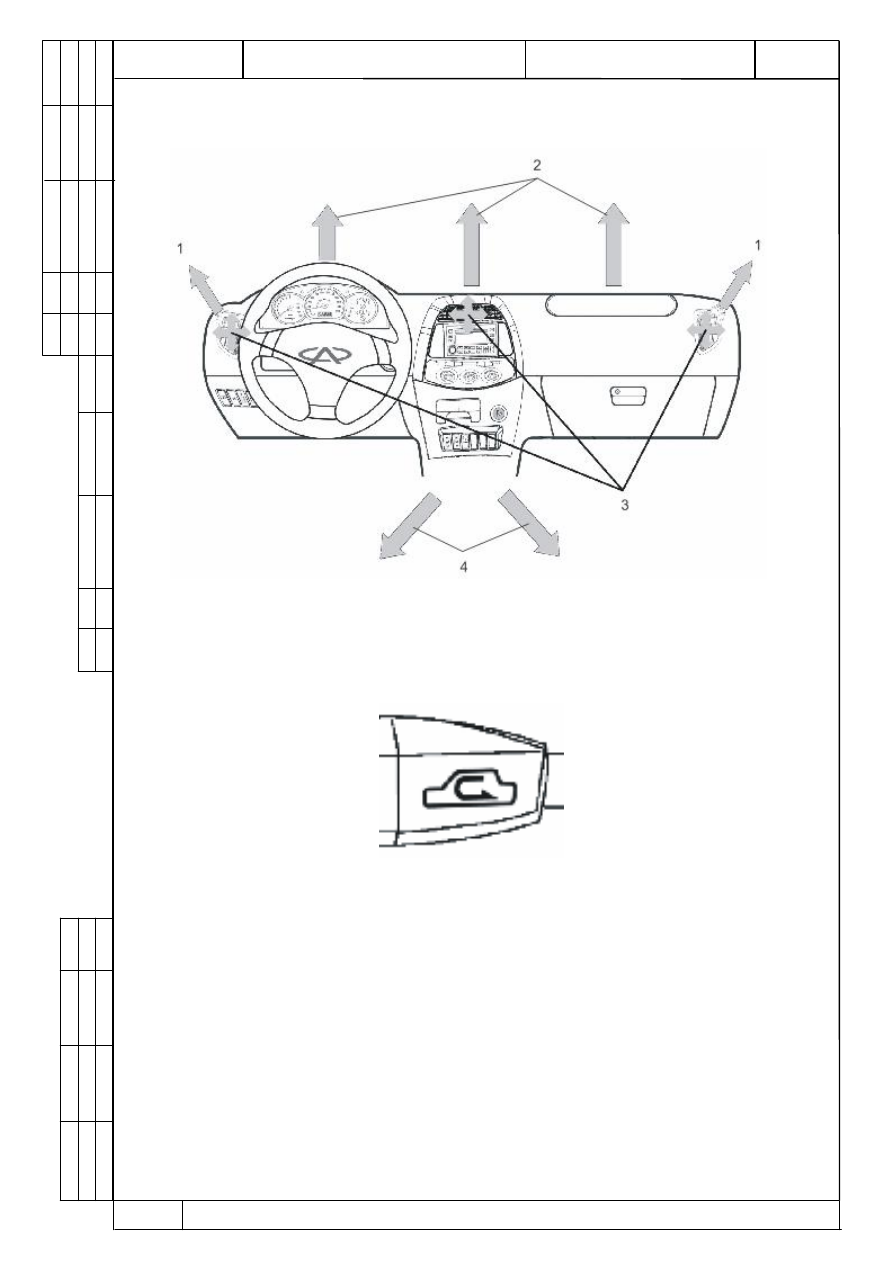

Рис. 9. Органы управления системой вентиляции салона.

1  –  боковая  верхняя  вентиляционная  решетка;  2  –  вентиляционная

решетка  обдува  ветрового  стекла;  3  –  центральные  и  боковые
вентиляционные решетки; 4 – вентиляция нижней части салона.













Рис. 10. Кнопка внутренней циркуляции воздуха




При  высокой  температуре  окружающей  среды  включение  режима

внутренней  циркуляции  позволяет  быстро  снизить  температуру  внутри
автомобиля.










ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

12



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.








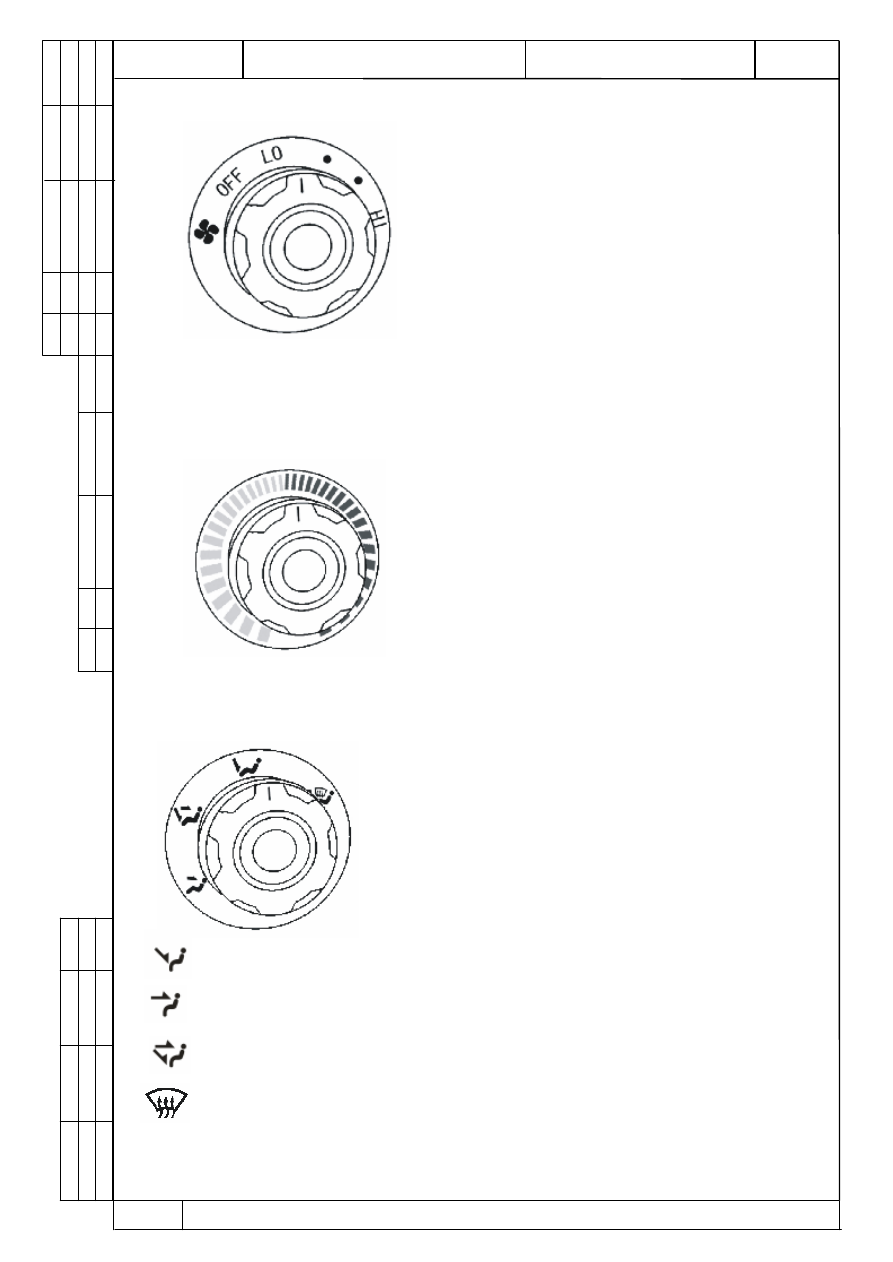

Рис.  11.  Ручка  регулирования  силы  воз-

душного потока.







Ручка  регулировки  применяется  для  регулирования  силы  воздушного

потока. Если необходимо остановить  поток воздуха, необходимо повер-
нуть ручку в позицию OFF.






Рис.  12.  Ручка  регулировки  температуры

воздушного потока.




При  повороте  ручки  влево  (синяя  зона),  воздух  стает  холодным.  При

повороте ручки вправо (красная зона), воздух стает теплым.








Рис.  13.  Ручка  регулировки  направления

воздушного потока.



Весь воздух направлен на ноги.

Весь воздух направлен на лицо.

Часть воздуха направляется на ноги, а часть  на пол.

Воздух направляется на стекло и на пол.





ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

13



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.070

Технологическая инструкция по проведению регламентных работ автомобилей Чери Тигго.



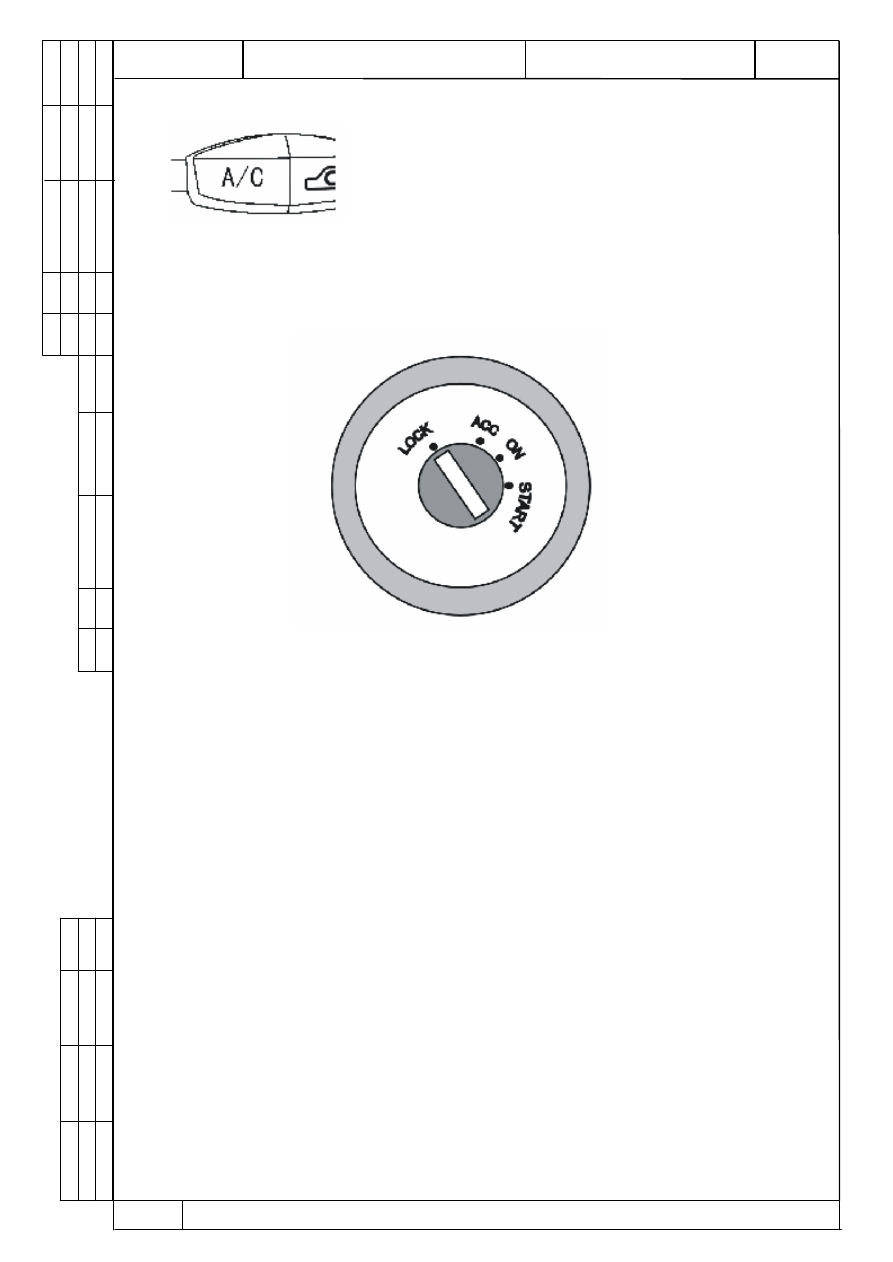

Рис.  14.  Переключатель  системы  конди-

ционирования воздуха.




Для включения системы кондиционирования воздуха нажать кнопку А/С.



8.4 ПРОВЕРКА РАБОТЫ ЗАМКА ЗАЖИГАНИЯ.




























Рис. 15. Позиции ключа на замке зажигания:


LOCK  –  зажигание  выключено,  рулевая  колонка  заблокирована.  После

того  как  Вы  вынули  ключ,  поверните  руль  влево  или  вправо,  пока  Вы  не
почувствуете, что замок заблокировался.

ACC – противоугонная система разблокирована, некоторые электронные

приборы  доступны  для  использования,  но  зажигание  еще  не  включено.
Если ключ зажигания не переходит в  позицию ACC с позиции LOCK, Вы
можете легко провернуть руль влево-вправо, чтобы помочь разблокировать
блокирующий механизм.

ON  –  в  этом  положении  все  электрические  приборы  будут  готовы  к

работе.  Предупредительные  огни  и    индикаторы  будут  включены.  Это
позиция ключа зажигания  для движения или  буксировки автомобиля.

START – запуск двигателя. Когда ключ в этой  позиции, передние фары

и  другие  источники  энергии  электрические  приборы  включены.    Это  не
фиксируемое  положение.  После  того,  как  автомобиль  будет  заведен,
необходимо отпустить ключ для возврата его в положении ON.
