ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.057

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(QQ)

9.4 Проверить правильность крепления и состояние выхлопной системы.

Визуально проверить правильность крепления деталей выхлопной сис-

темы (детали выхлопной системы не должны соприкасаться с днищем ав-
томобиля и при работе двигателя не должно быть прорыва выхлопных га-
зов в местах соединения выхлопной системы).

9.5 Проверка правильности крепления деталей и узлов передней и задней

подвесок.

Определение состояния деталей передней подвески.

В первую очередь проверить состояние защитных чехлов шаровых шарни-

ров подвески, обращая особое внимание на отсутствие механических повре-

ждений чехлов. Необходимо внимательно осматривать детали подвески, про-

веряя, нет ли следов задевания о кузов, нет ли трещин на деталях подвески,

проверять состояние шаровых и резинометаллических шарниров.

9.6 Проверка валов передних полуосей и защитных чехлов.

Проверить состояние защитных чехлов шарниров равных угловых скоро-

стей, герметичность их соединений (складки на чехлах не должны быть сдав-

лены и скручены, чехлы не должны проворачиваться).

9.7 Поверить уровень масла в коробке передач. При необходимости до-

вести до нормы.

Уровень масла должен доходить до нижней кромки залив-

ного отверстия

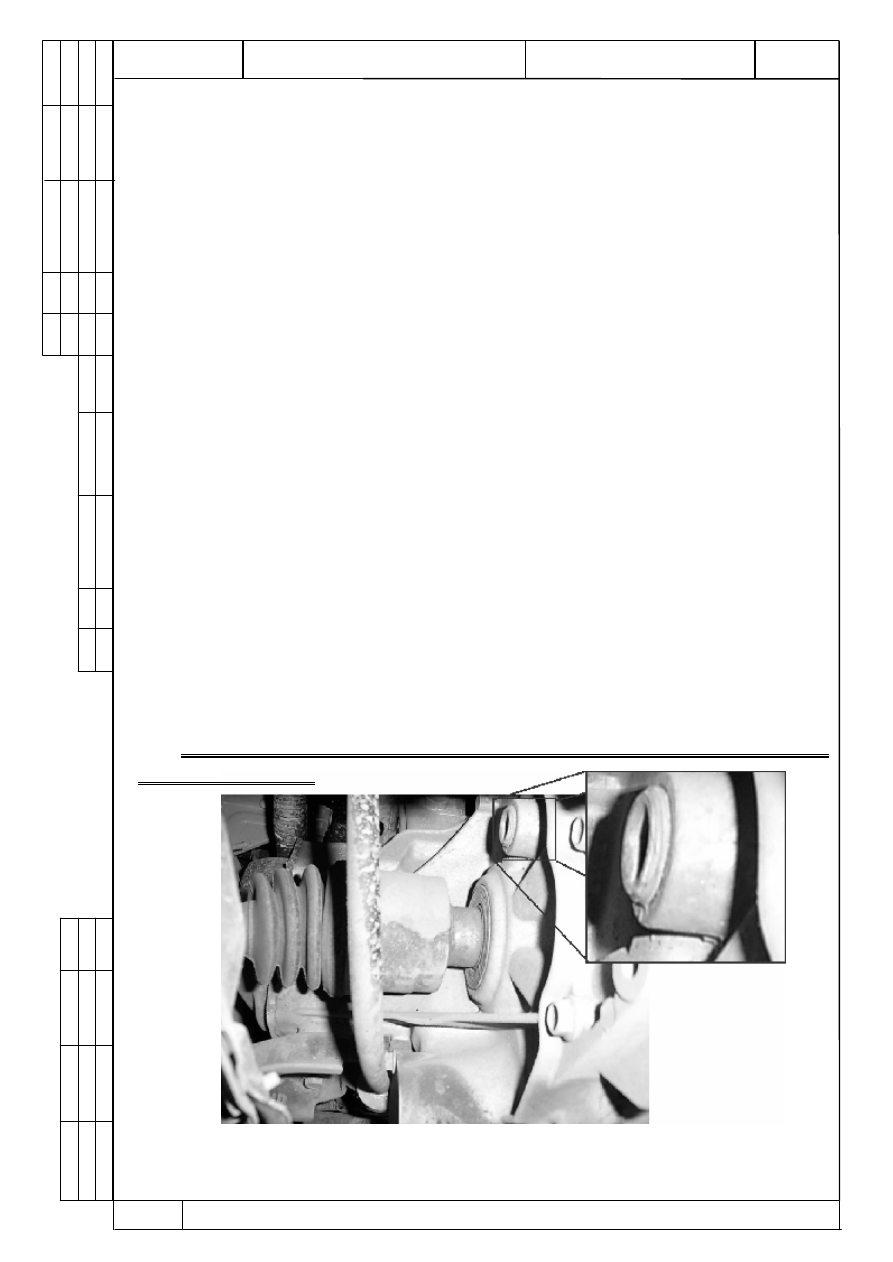

Рис.30 Расположение контрольного отверстия для проверки уровня

масла в коробке передач.

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.057

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(QQ)

10.

ПРОВЕРКА ШИН.

10.1 Проверить давление в шинах (включая запасное колесо). Проверять

давление следует на холодных шинах при помощи манометра.

Данные о давлении воздуха в шинах имеются на внутренней стороне

лючка бензобака.

Давление в шинах должно соответствовать табличным данным:

Размер шин

175/60 R13 77H 155/65 R13 73H

частичная

190 кПа

220 кПа

Нагрузка

полная

200 кПа

240 кПа

Запасная шина

250 кПа

10.2 Проверить крепление колес и при необходимости подтянуть. Момен-

ты затягивания гаек крепления колес – от 95 до 115 Н.м.

Внимание! На автомобиль устанавливаются колеса одного произво-

дителя с шинами одной модели.

Размер шины

Размер колеса

175/60R13

5Jx13

155/65R13

5Jx13

155/65 R13 73H

4.5Jx13

11.

ПРОВЕРКА И РЕГУЛИРОВКА УГЛОВ УСТАНОВКИ КОЛЕС.

Проверку и регулировку углов установки передних колес выполняют

на специальных стендах в соответствии с инструкцией на стенд.

Перед проверкой регулировки установки колес необходимо проверить

высоту левой и правой стороны. Контроль производить на снаряженном ав-
томобиле с нагрузкой эквивалентной двум пассажирам. Проверить центров-
ку рулевого колеса. Центральная спица рулевого колеса должна быть на-
правлена перпендикулярно полу автомобиля.

Произвести осадку подвесок проездом по специальной дорожке, зафик-

сировать рулевое колесо в положении, соответствующему прямолинейному
движению с помощью ограничивающего устройства.

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.057

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(QQ)

Проверить углы установки задних колес (обеспечиваются конструкцией).

- развал задних колес 0' (±20');
- схождение задних колес 10' (±20').

Проверку и регулировку углов установки передней оси следует проводить

в следующей последовательности:

- угол продольного наклона оси поворота 3°15' (±30') (обеспечивает-
ся конструкцией);
- угол развала 1° (±30'). После сборки при нормальных условиях не
требуется регулировка угла развала передних колес.

Примечание: если угол развала передних колес выше установленного, ос-
лабить болты, соединяющие передний амортизатор и поворотный кулак, и
перемещать кулак для регулировки, при этом изменение угла должно быть в
пределах ±10'.

- схождение 0°10' (±10'). Угол схождения регулируется вращением
оси рулевой тяги (Б). Момент затяжки стопорной гайки (А) S=22
(удерживая наконечник тяги (В) S=19) Мкр=30 Нм.

Контролировать углы поворота управляемых колес:

- угол поворота внутреннего колеса 35°(±4°);
- угол поворота наружного колеса 31°(±4°).

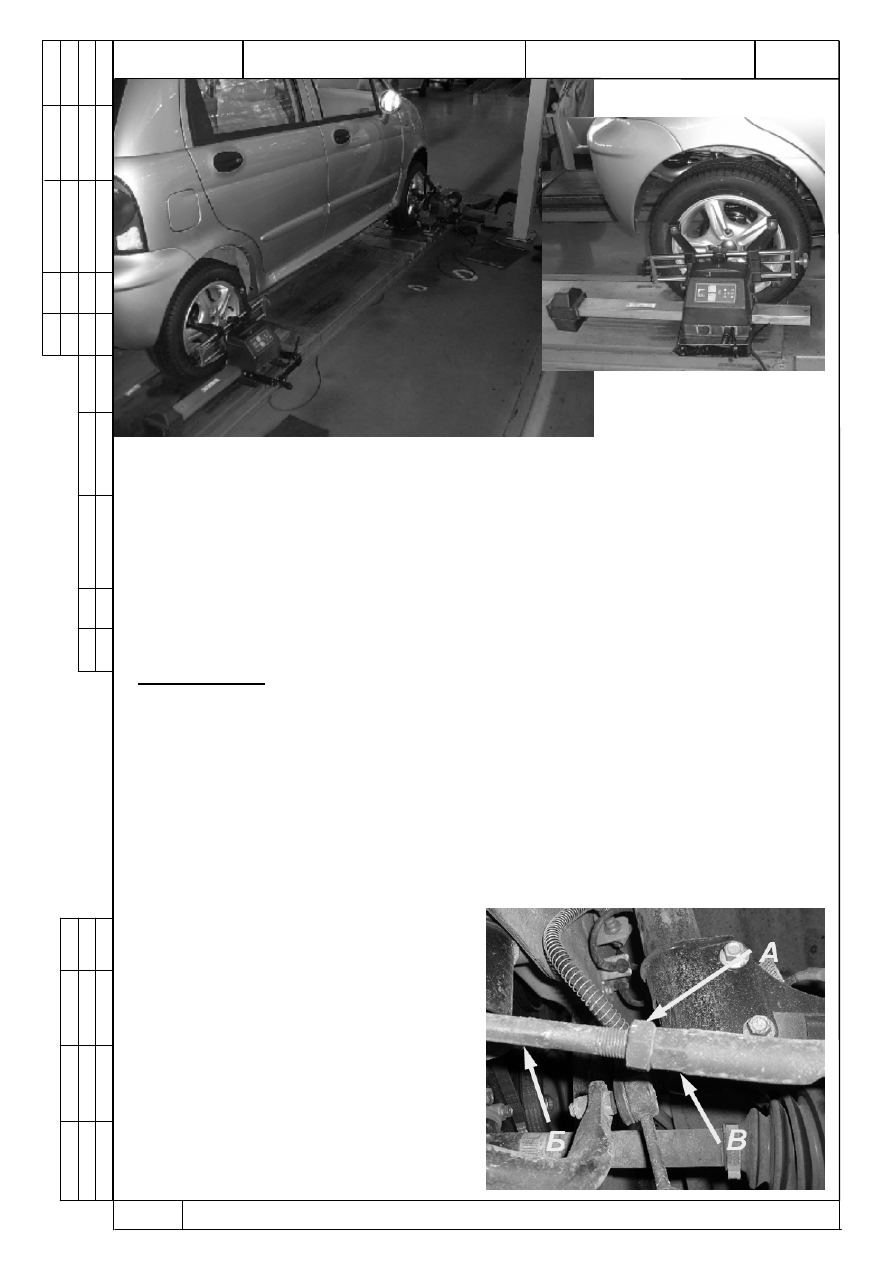

Рис. 31 Проверка схождения передних

колес.

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.057

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(QQ)

12.

ПРОВЕРКА НАПРАВЛЕНИЯ СВЕТА ФАР.

Проверить направление света фар и при необходимости произвести ре-

гулировку.

Проверку и регулировку производить по прибору для регулировки све-

та фар.

Регулируются фары вращением винтов (см. рис. 32), которые повора-

чивают оптический элемент в вертикальной (поз.1) и горизонтальной

(поз.2) плоскостях.

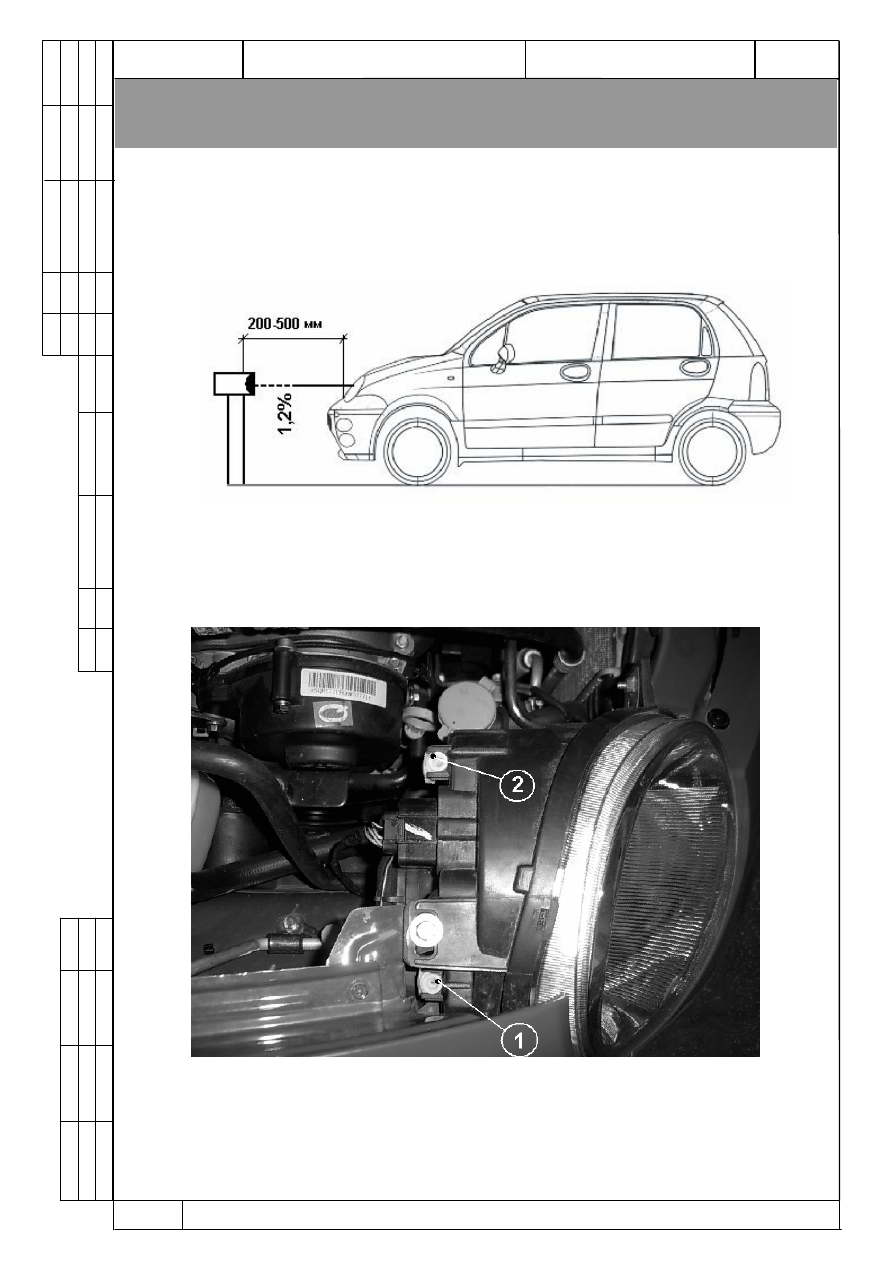

Рис. 32 Винты регулировки блок-фары .
