Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(QQ)







  6.9  Проверить  работу  механизма  перемещения  передних  сидений  в  про-

дольном направлении.

Передвижение  сидения  на  салазках    должно  быть  легким  и  плавным,

без заедания. При заблокированном механизме перемещение сидения  не до-

пускается. Блокировка должна осуществляться в любом (между двумя край-

ними) фиксированном положении сидения.

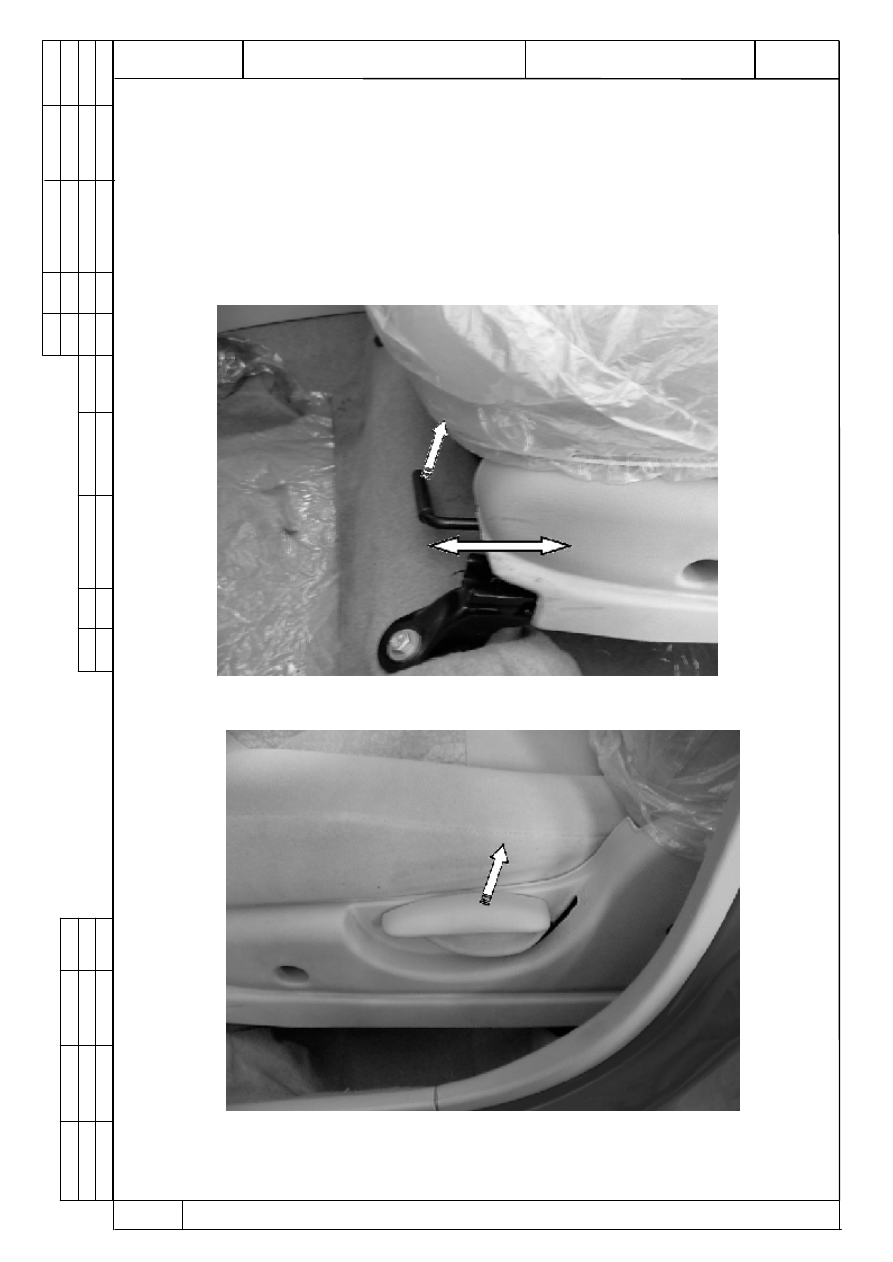

Рис.21 Механизм перемещения сидения в продольном направлении.


























Рис.22 Механизм регулировки наклона спинки сидения.



ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

25



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.057

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(QQ)



6.10  Проверить  перемещение  и  фиксацию  подголовников.  Проверку

производить перемещением подголовника в направляющих спинки сидения.

Подголовник должен удерживаться в фиксированных положениях по задан-

ной высоте.

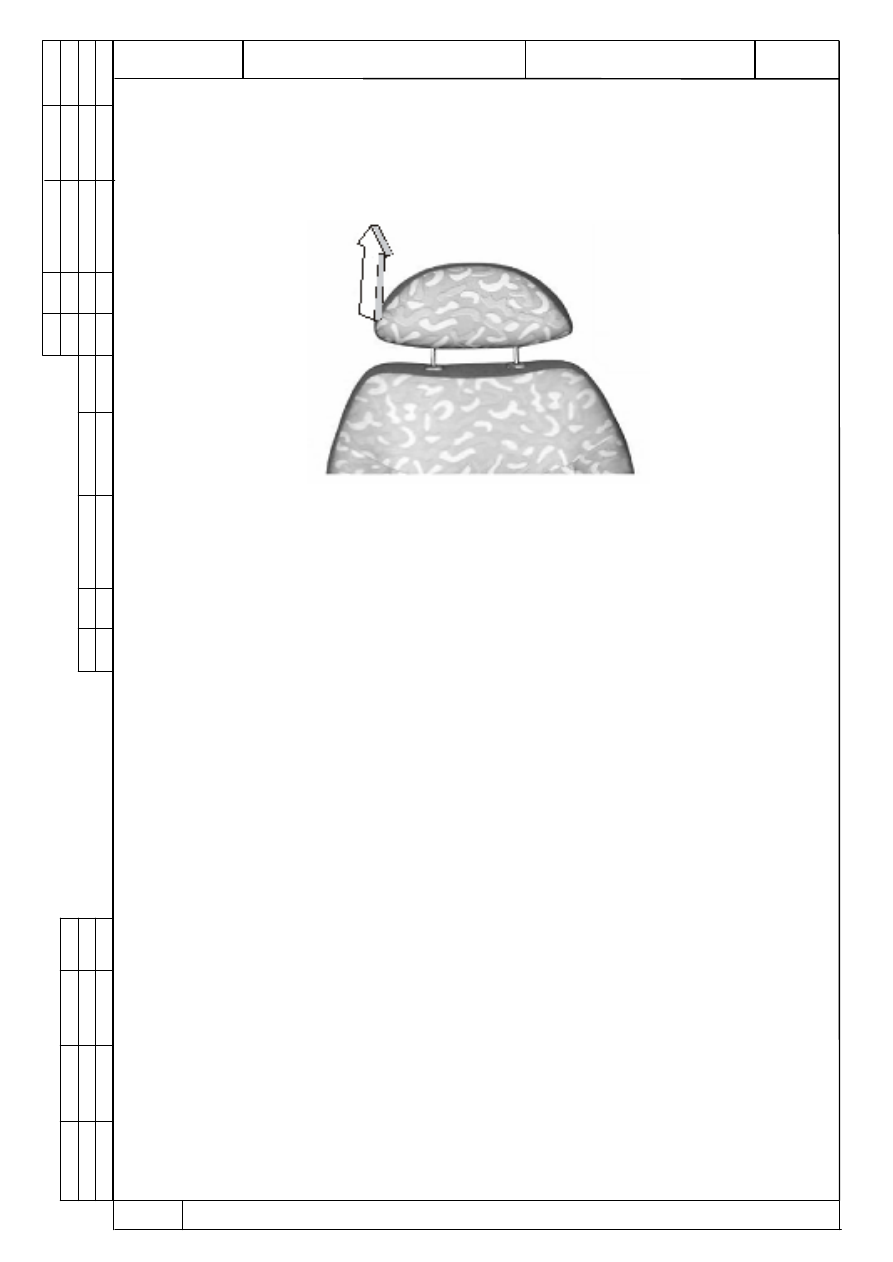

Рис. 23 Регулировка подголовников.



6.11 Проверить работу звукового сигнала.





































ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

26



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.057

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(QQ)





7.

КУЗОВ АВТОМОБИЛЯ  И ЕГО ОБОРУДОВАНИЕ.




Проверить  работу узлов кузова автомобиля и его оборудования:





  7.1.Проверить работу замков дверей и при необходимости отрегулировать.

Двери  должны  легко  открываться  и  закрываться  без  приложения  особого

усилия.

Передние двери блокируются: снаружи – ключом; изнутри – нажатием на

кнопку (см. рис.24).

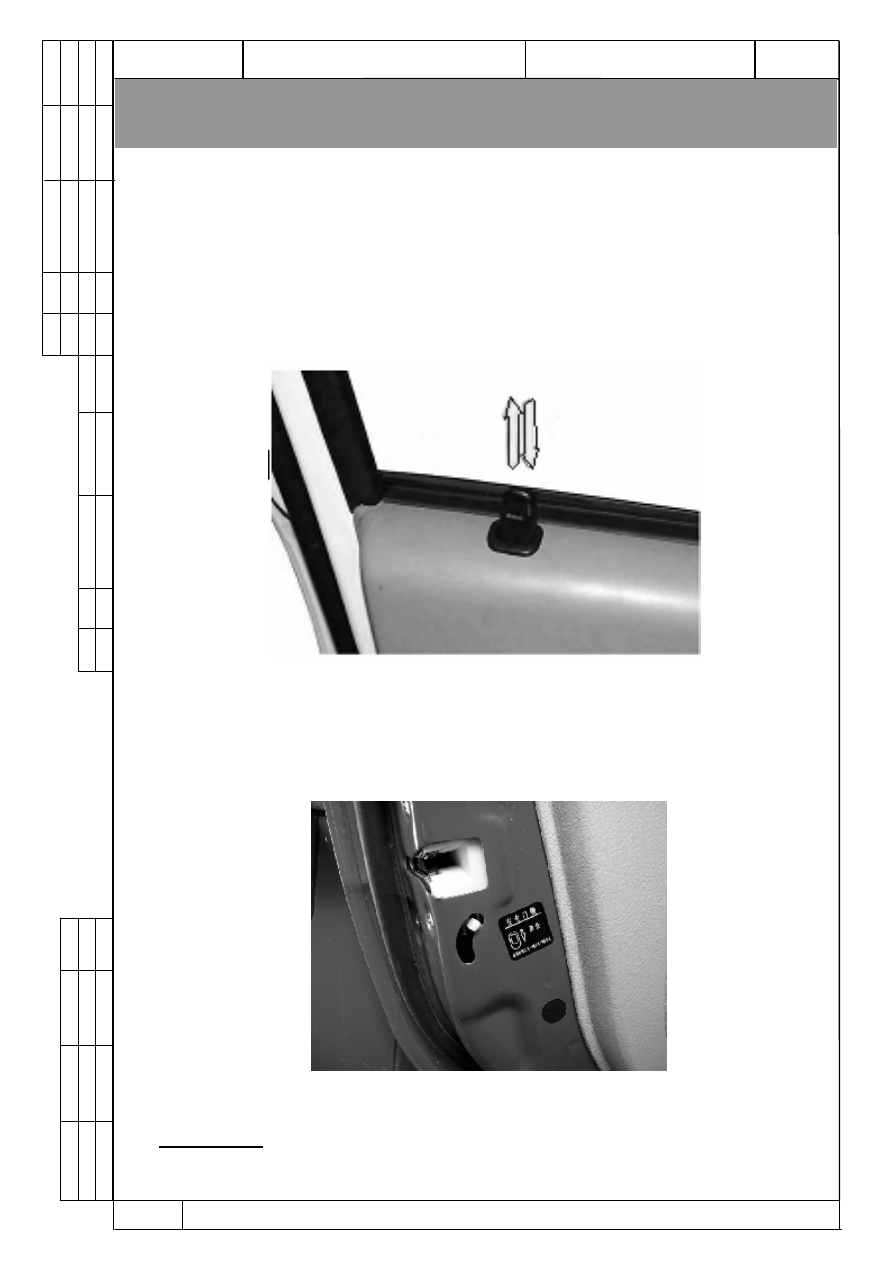

Рис.24 Кнопки блокировки дверей изнутри.



 Задние двери дополнительно блокируются перемещением фиксатора, ко-

торый находится на замке двери.















Рис. 25 Расположение дополнительного фиксатора блокировки двери.

Внимание! При включенной блокировке замка сохраняется возможность

открывания задней двери с помощью наружной рукоятки.

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

27



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.057

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(QQ)



При  необходимости  регулировку  работы  замка  производить  переме-

щением фиксатора относительно стойки кузова.

Для нормальной работы замка необходимо отрегулировать положение

фиксатора замка:

1.  Ослабить  крепление (поз. 1, рис.26) фиксатора (поз. 2, рис.26);
2.  Если  дверь  закрывается  слишком  туго,  крепления  фиксатора  сме-
стить наружу и затянуть;
3.  Если  дверь  закрывается  неплотно,  фиксатор  сместите  внутрь  (при
этом  не  должно  быть  западания  или  выступание  двери  относительно
кузова).
4.  Если  дверь  при  закрывании  приподнимается  (провисание  в  откры-
том положении), фиксатор опустить.

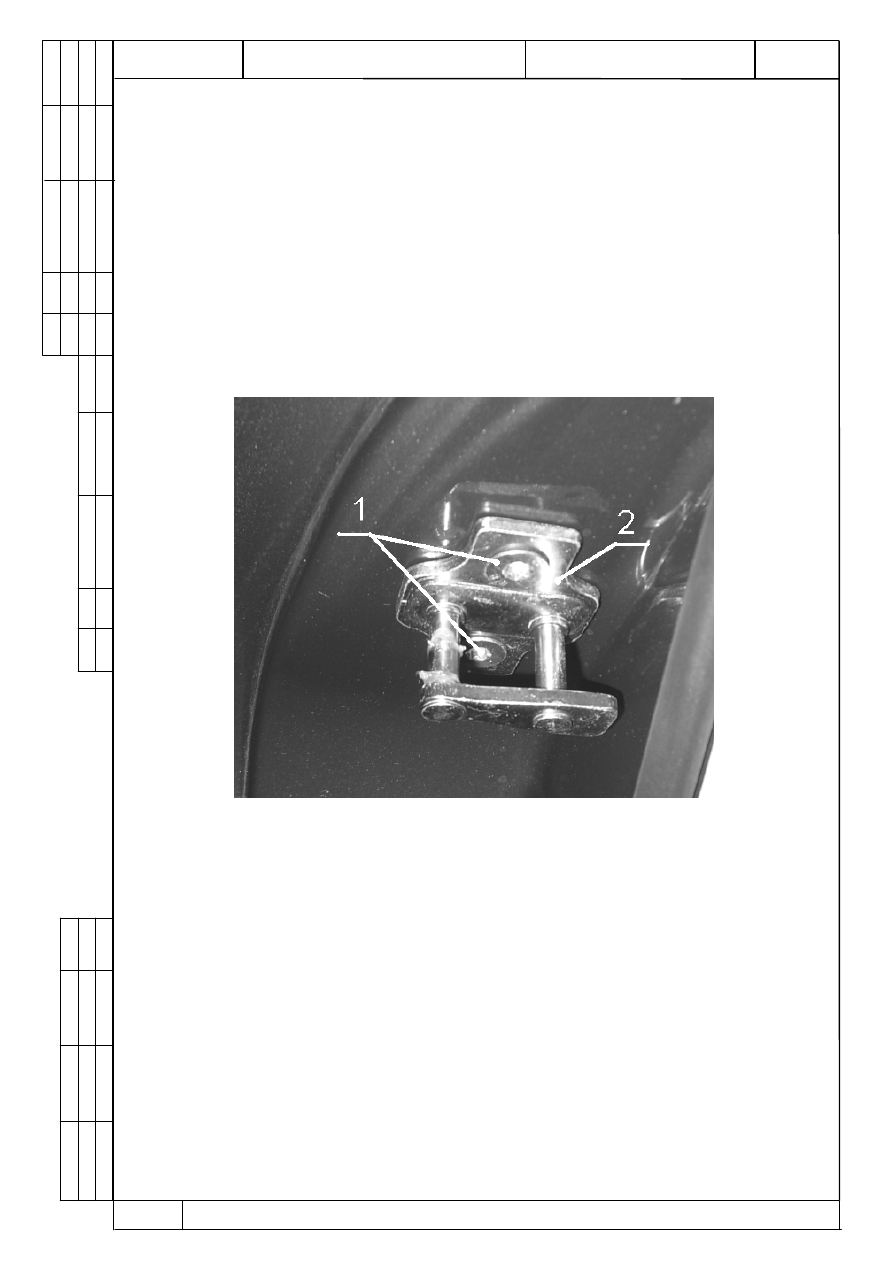

Рис.26  Регулировка фиксатора передней двери.

1 – болт; 2 – фиксатор.




7.2  Проверить работу замка капота и багажника.





Капот  и  багажник  должны  отпираться  и  запираться  без  приложения

большого усилия и фиксироваться в открытом положении. Самопроизволь-
ное открывание не допускается.

При  необходимости  произведите  регулировочные  работы:  при  откры-

том  капоте  ослабить  болты  (поз.  1,  рис.27)  крепления  корпуса  (поз.  2,
рис.27)  замка  и  за  счет  увеличенных  отверстий  крепления  передвинуть  за-
мок в нужное положение. Завернуть болты (поз. 1, рис.27), проверить рабо-
ту замка.
