Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(QQ)






Быстрое  очищение.  Переместите  рычаг  в

позицию 3 (HI).





Рычаг омывателя ветрового стекла. Потя-

гните рычаг в направлении к рулю – жидкость
будет  разбрызгана  на  ветровое  стекло.  Отпус-
тите рычаг, чтобы остановитьразбрызгивание.





Не разбрызгивайте жидкость больше 10 се-

кунд  и  никогда  не  используйте  стеклоомыва-
тель, когда бачок пустой.

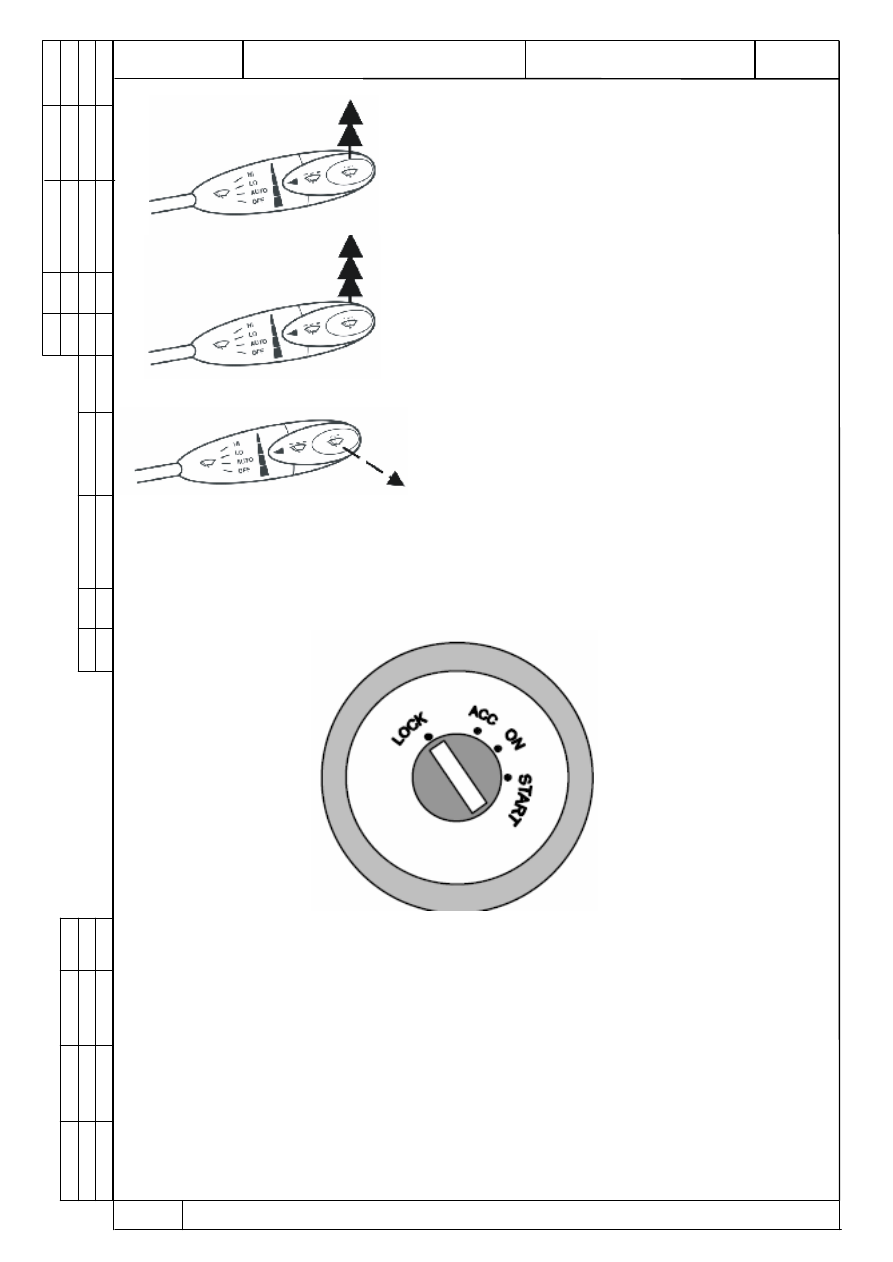

Рис. 15 Подрулевые переключатели.




6.3 Проверить работу замка зажигания.





























Рис. 16. Выключатель зажигания.



Положение ключа в выключателе зажигания:



LOCK – зажигание выключено, рулевое колесо заблокировано.
ACC – противоугонная система руля разблокирована.
ON – зажигание.
START – пуск двигателя.


ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

21



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.057

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(QQ)



  6.4 Проверить работоспособность выключателя обогревателя стекла задка.

  Для проверки необходимо нажать на кнопку выключателя электрообогре-

вателя стекла задка и визуально убедиться в исправности светового индика-

тора,  поднести  руку  к  стеклу  и  убедиться  в  теплоотдаче  нагревательных

элементов.

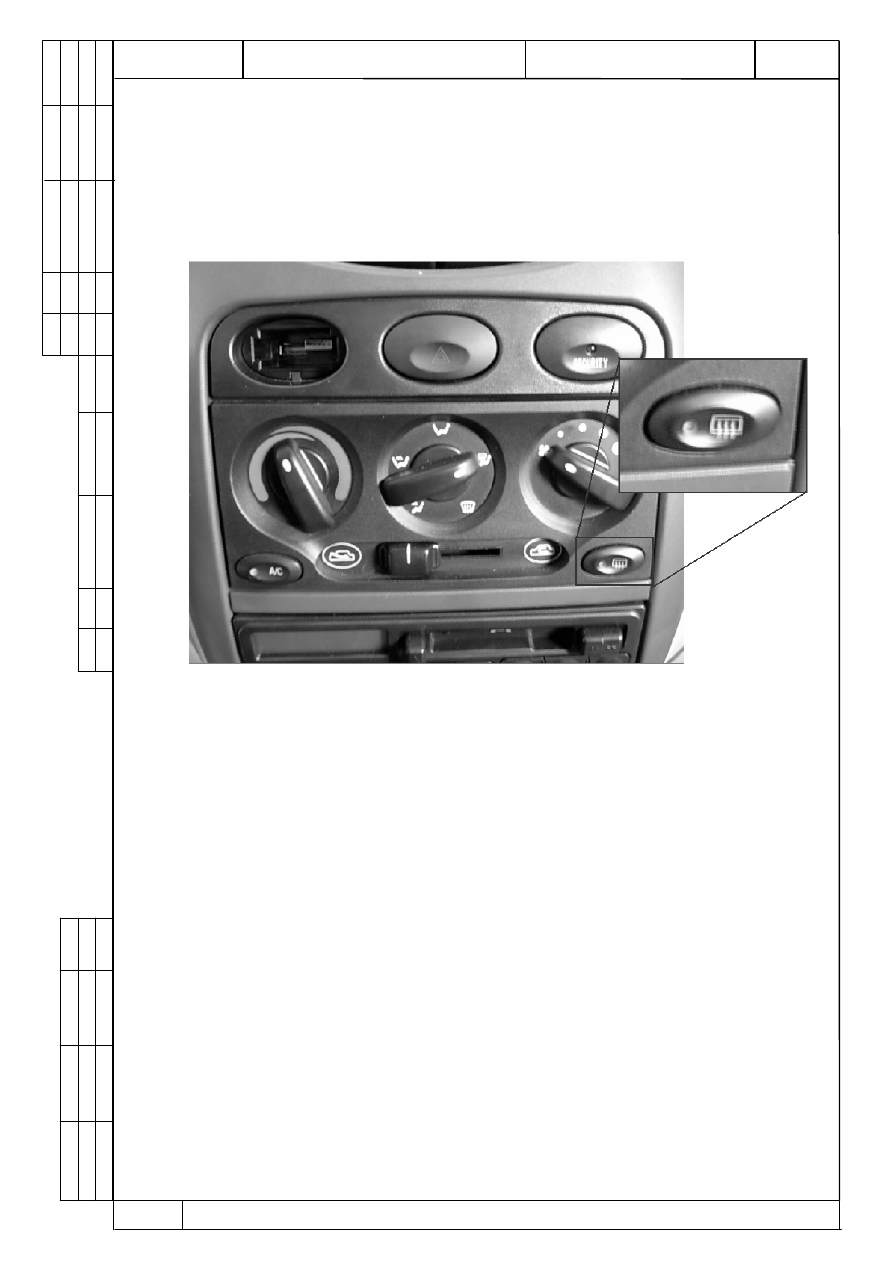

Рис. 17 Выключатель обогревателя стекла задка.


6.5  Проверить  и  при  необходимости  отрегулировать  работу  вспомога-

тельного оборудования салона.


6.5.1  Проверить возможность регулировки зеркала заднего вида.


Зеркало должно перемещаться как в вертикальной так и в горизонтальной

плоскости.



6.5.2 Проверить исправность плафона освещения салона.



6.5.3 Проверить исправность противосолнечных козырьков.




Противосолнечные  козырьки  должны  легко  опускаться  и  подни-

маться, козырек водителя должен отводиться в сторону. В поднятом поло-
жении  противосолнечные  козырьки  не  должны  самопроизвольно  опус-
каться.  Проверить  наличие  зеркала  на  задней  стороне  противосолнечного
козырька пассажира.

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

22



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.057

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(QQ)




6.5.4 Проверить исправность замка и подсветки вещевого ящика.


Открыть  крышку    вещевого  ящика,    для  чего  потянуть  на  себя  ручку    и

откинуть    крышку  вниз,  включить  зажигание    и  при  открытой  крышке
внутренняя  часть  вещевого  ящика  должна  освещаться  лампой  освещения
вещевого ящика.


6.5.5 Проверить исправность прикуривателя.

6.6 Проверить и при необходимости отрегулировать работу наружных

зеркал.



Наружные зеркала имеют ручную регулировку из салона.

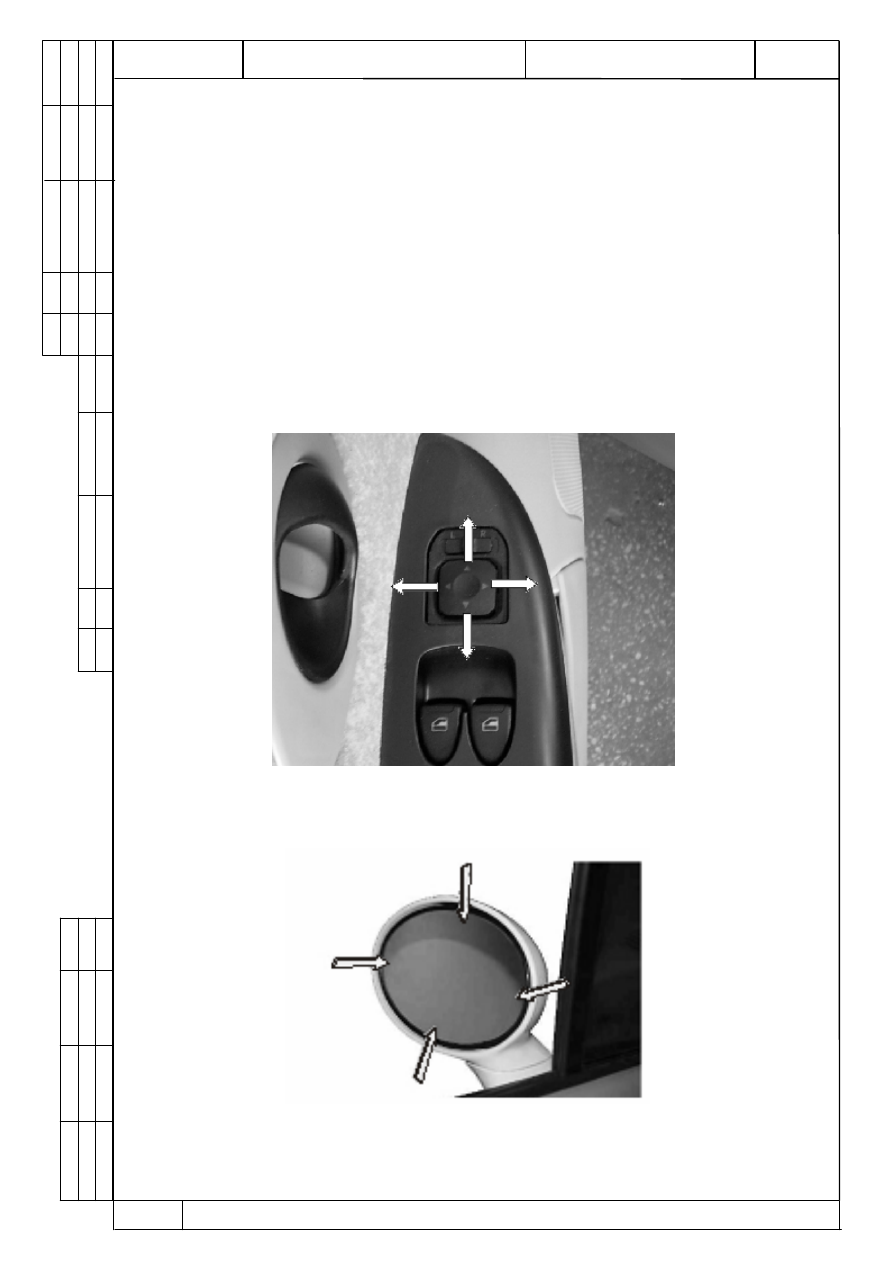

Рис. 18 Рычаги регулировки наружных зеркал

(в зависимости от комплектации).














Рис.19  Изменение положения зеркала при перемещении рычага (рис.18)



ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

23



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.057

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(QQ)



6.7 Проверить работу стеклоподъёмников дверей.

При  проверке  работоспособности  стеклоподъёмника  передней  двери

стекло должно прекратить движение вверх или вниз сразу после прекраще-

ния воздействия на клавишу привода стеклоподъёмника, перекос стекла по

проему или самопроизвольное опускание стекла не допускается.

  При выявлении отклонений отрегулировать.

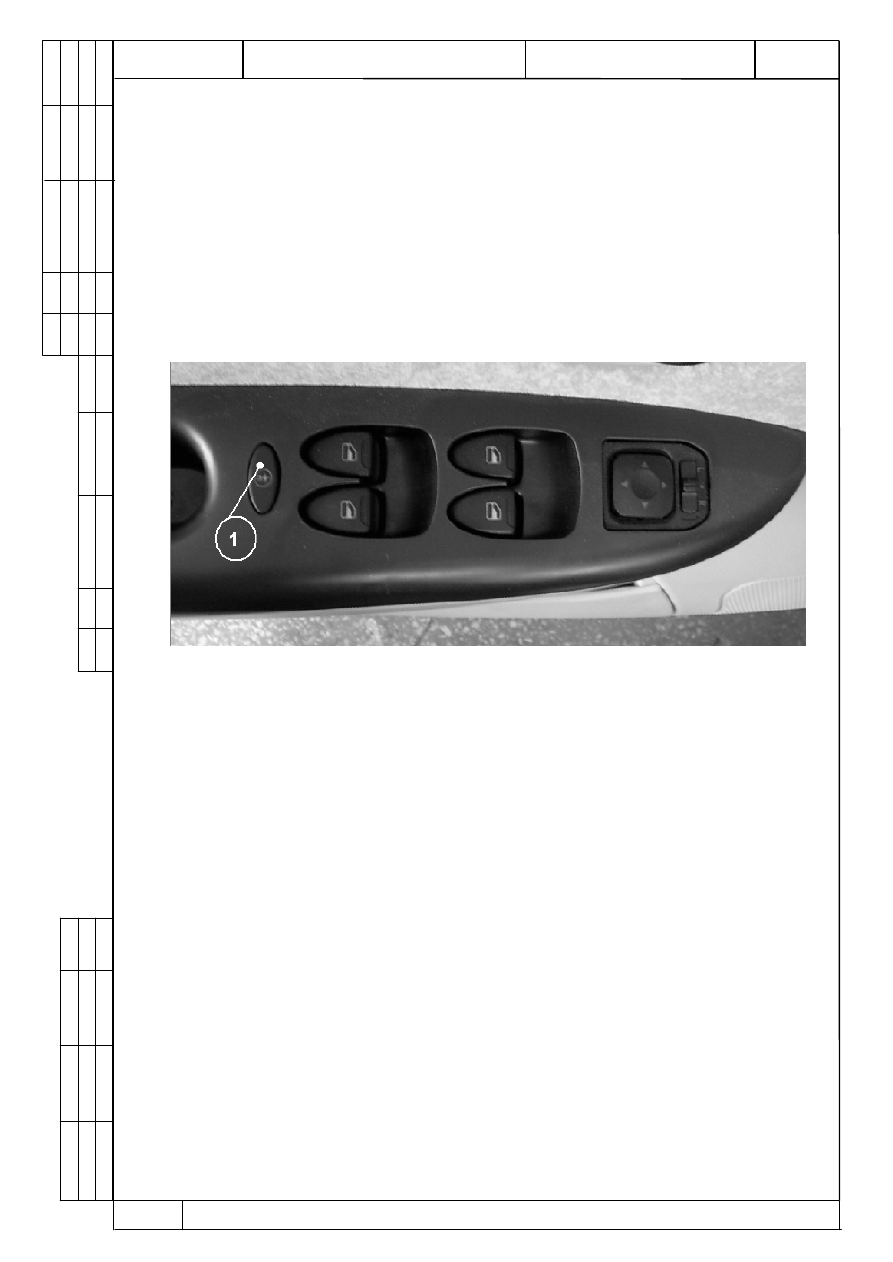

Рис. 20 Механизмы управления стеклоподъемниками автомобиля.

1 - кнопка блокировки кнопок управления стеклоподъемниками

пассажиров.



6.8  Проверить работу замков и катушек ремней безопасности.



При правильном замыкании язычка в замке должен быть слышен харак-

терный  щелчок.  Вытянутая  из  катушки  лента  под  действием  возвратной

пружины  должна  втянуться  на  место.  Возврат  ленты  в  катушку  не  обяза-

тельно  должен  быть  полным;  для  полного  втягивания  ленту  необходимо

слегка оттянуть и плавно отпустить.
