Установка АКБ и блока предохранителей



25480917.

75.054

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

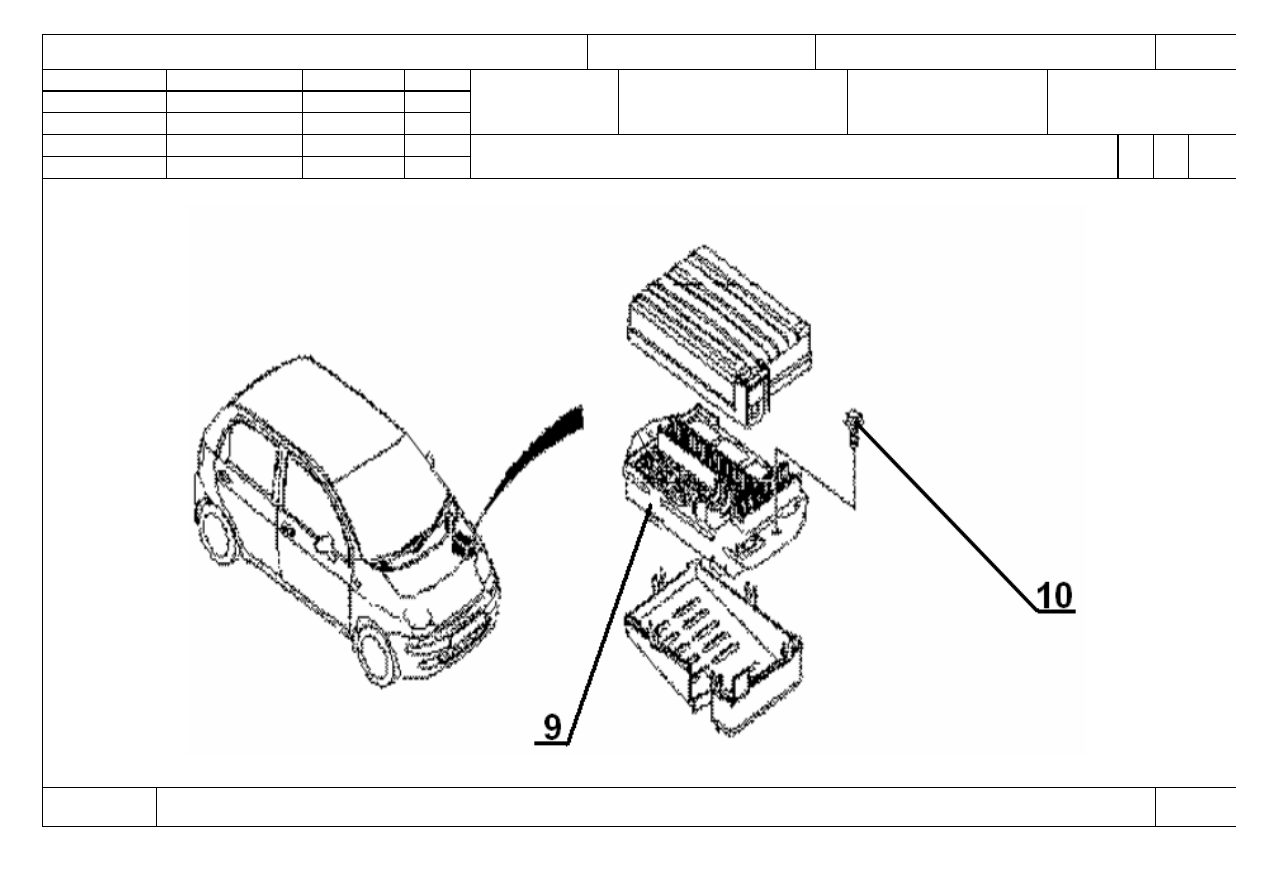

О 02 2. Установить по месту крепления на кузове автомобиля блок предохранителей (поз.9) и закрепить болтами (поз.10) с Мкр=10 Нм.

03

04 3.

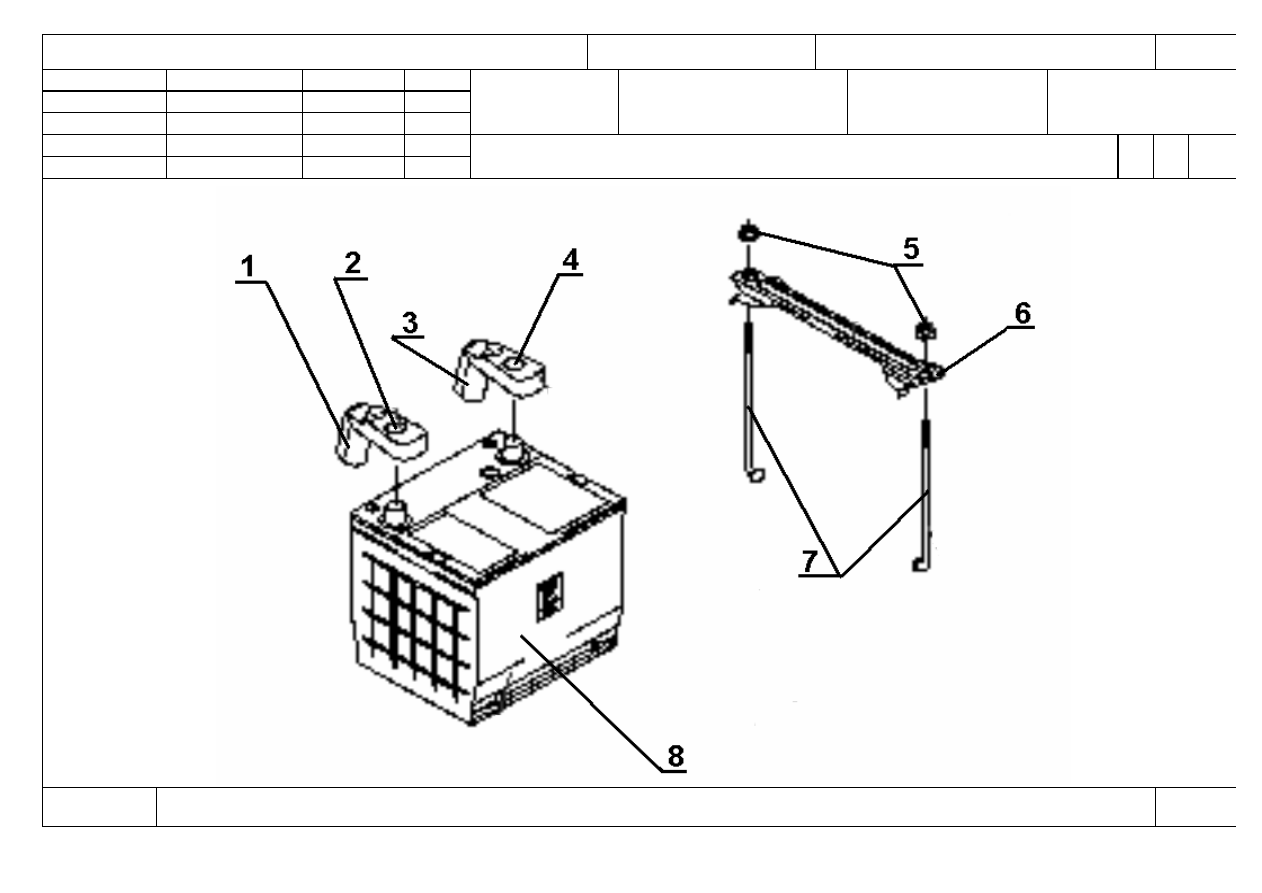

Установить АКБ (поз.8) в моторный отсек.

05

06 4.

Установить держатели (поз.7) и планку (поз.6).

07

08 5.

Закрутить гайки (поз.5) с Мкр= 10 Нм.

09

10 6.

Подсоединить клемму отрицательного (поз.1) и  положительного жгута (поз.3) к АКБ (поз.8).

11

12 7.

Закрепить клеммы (поз.1, поз.3) гайками (поз.2, поз.4) с Мкр= 10 Нм.

13

14 8.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

15

Т 16 1. ДК 2-20 Нм.

17 2.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

18 3.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

19 4.

Ветошь.

20

21

22

23

24

МК/КТТП

ТП. 75.054

10




ГОСТ 3.1105  форма 2





Амортизационные стойки DB12AO

1



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











25480917.

 75.054













Н. контр.



Лагода





Снятие-установка АКБ

О1



010-

015




 Оп.010-015



































КЭ

ТП 75.054

11





ГОСТ 3.1105  форма 2





Амортизационные стойки DB12AO

2



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











25480917.

 75.054













Н. контр.



Лагода





Снятие-установка блока предохранителей

О1



010-

015




 Оп.010-015













































КЭ

ТП 75.054

12




ГОСТ 3.1118 форма 1б





Амортизационные стойки DB12AO

1























































Снятие колес в сборе

25480917.

75.054

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            020   Слесарно-сборочная                                            3

03                                    (

См. КЭ лист 17).

04

Выполнить операцию (005,010).

05

Б 06                                Подъемник                                                    Q=3т

07

Слесарно-сборочный верстак                 7051-146

08

Тележка                                                     7043-334

09

К 10 1. Колпак декоративный                                                   S11-3100510 AM  (в зависимости от модели)                шт.           4

11                                                                                             S11-3100510 A

Н  (в зависимости от модели)                шт.           4

12                                                                                             S11-3100119 AD  (

в зависимости от модели)                шт.           4

13 2.

Гайка колесная М 12,  S17                                           S11-3100111                                                                      шт.           16

14 3.

Колесо с шиной в сборе                                               DB12AO-3101015                                                              шт.           4

15

О 16 1. Снять колпаки (поз.1) с колеса (поз.3), последовательно, левого/правого (переднего/заднего) и уложить на верстак.

17

18 2.

Ослабить затяжку, гаек крепления колес (поз.2), последовательно, левого/правого (переднего/заднего).

19

20 3.

Поднять автомобиль на высоту удобную для работы.

21

22 4.

Отвернуть гайки крепления колес (поз.2), последовательно, левого/правого (переднего/заднего).

23

24 5.

Снять колеса с шиной в сборе (поз 3) и уложить на подставку, последовательно, левое/правое (переднее/заднее).

МК/КТТП

ТП. 75.054

13
