Автомобили Chery: руководства по ТО - часть 423

ГОСТ 3.1118 форма 1б

Задняя подвеска DВ14В3 – 2910002

Регулировка улов установки колес

25480917.

75.053

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О 02

Внимание!

Контроль производить на оборудовании совместно с рабочим.

Р 04 100%

Т 07. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

Р 17

Т 20

МК/КТТП

ТП. 75.053

119

ГОСТ 3.1105 форма 2

Задняя подвеска

В14В3 – 2910002

Разраб.

Лагода

ЗАО «ЗАЗ» ОС

Проверил Шишкин

Рычаг задней

подвески

25480917.

75.053

Н. контр.

Лагода

Регулировка улов установки колес

160

КЭ

ТП 75.053

120

ГОСТ 3.1118 форма 1б

Задняя подвеска DВ14В3 – 2910002

Контроль

25480917.

75.053

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02

165

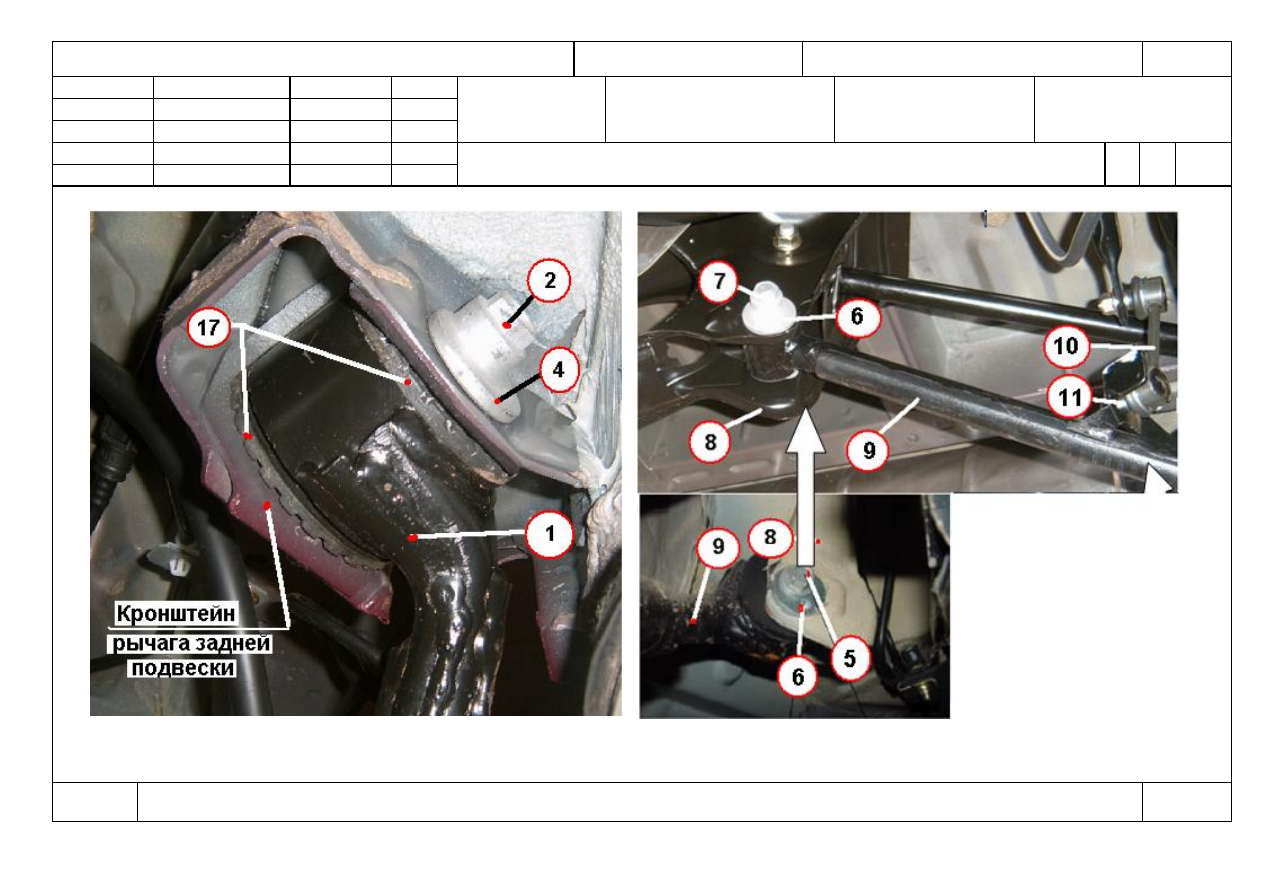

Контроль (См. КЭ лист 124) 5

Выполнить операции 005-160.

Б 04 Подъемник Q=3т

К 06 1. Сайлент-блок Т11-3301130 шт. 2

07 2.

Стабилизатор Т11-2916011 шт. 1

08 3.

Втулка стабилизатора Т11-2916013 шт. 2

09 4.

Кронштейн стабилизатора Т11-2916017 шт. 2

10 5.

Болт М8Х20, S13 Q 1420820 шт. 4

11 6-1.

Рычаг задней подвески в сборе правый Т11-3301040 шт. 1

12 6-2.

Рычаг задней подвески в сборе левый Т11-3301020 шт. 1

13 7.

Гайка М10, S16 Q33ОС10 шт. 2

14 8.

Реактивная штанга левая / правая Т11-2916030/40 шт. 1/1

15 9.

Ось ограничителя Т11-3301020 шт. 1

16 10.

Гайка М10, S16 Q33ОС10 шт. 2

17 11.

Болт М8х20, S13 Q1420820 шт. 4

18 12.

Тяга поперечная Т11- 2919040 шт. 1

19 13.

Болт М12 Т11-2919035 шт. 2

20 14.

Втулка эксцентриковая регулировочная Т11-2919033 шт. 2

21 15.

Гайка эксцентриковая регулировочная М12 Т11-2919031 шт. 2

22 16.

Болт крепления балки T11-2810131 шт. 2

23 17.

Балка задней подвески (подрамник) T11 - 2810110 шт. 1

МК/КТТП

ТП. 75.053

121

ГОСТ 3.1118 форма 1б

Задняя подвеска

В14В3

–

2910002

Контроль

25480917.

75.053

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О 0218. Болт крепления балки AQ330В12 шт. 2

0319.

Гайка М12 S11-3301135 шт. 2

0420.

Буфер Т11- 3301033 шт. 2

0521.

Тяга поперечная верхняя T11 - 2919010 шт. 2

0622.

Болт М12 Т11- 2818037 шт. 2

0723.

Буфер T11 - 2919010 шт. 2

0824.

Тяга стабилизатора в сборе Т11- 2916030 шт. 2

Т 0925. Тяга нижняя правая /левая Т11- 2919030 шт. 1/1

1026.

Стабилизатора поперечной устойчивости в сборе Т11-2916010 шт. 1

1127.

Рычаг задней подвески правый /левый в сборе Т11-3301010 шт. 1/1

1228.

Кронштейн амортизатора Т11- 3301033 шт. 2

1329.

Болт крепления амортизатора AQ14ОС1020 шт. 4

1430.

Кронштейн Т11- 3301033 шт. 2

1531.

Болт М8х20, S13 Q1400820 шт. 2

19 1.

Контролировать – визуально:

20 -

наличие товарного знака или ярлык завода-изготовителя на вновь установленных деталях и узлах;

21 -

комплектацию и качество сборки (наличие крепежных и стопорящих элементов на узлах и деталях);

22 -

отсутствие механических повреждений деталей и узлов.

24 100%

МК/КТТП

ТП. 75.053

122
