ГОСТ 3.1118  форма 1б





Задняя подвеска DВ12AО – 2910002































































Замена сайлент-блока

рычага задней подвески

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                           155   Слесарно-сборочная    (См. КЭ лист 117).            3

03

Выполнить операции 005,150.

04

Б 05                                               Подъемник                                 Q=3т

06

Тележка                                      7043-334

07

Гидропресс                                 10 т

08

09

К 10 1. Рычаг задней подвески правый /левый в сб.                   Т11-3301010 /20                                                   шт.                 1/1

11 2.

Сайлент-блок                                                                      Т11-33011130                                                       шт.                  2

12

13

14

О 15 1. При помощи пресса и приспособления КМ -158 выпресуйте сайлет-блок поз. 2 рычага задней подвески поз. 1.

16

17 2.

При помощи пресса и приспособления КМ -158 запрессуйте сайлет-блок поз. 2 рычага задней подвески поз.1.

18

19 3.

Выполнить  переходы 1 – 2  для другой стороны.

20

21 4.

Произвести контроль качества выполненных операций.

22

Обратите внимание на равномерное выступание буртов сайлент – блока с обеих сторон рычага, а также равномерное прилегание

23

резины по всей окружности.

24

МК/КТТП

ТП. 75.053

115



ГОСТ 3.1118  форма 1б





Задняя подвеска



D

В12AО – 2910002































































Замена сайлент-блока



рычага задней подвески



25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т 02 1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

03

04 2.

Инструментальная тележка типа 171 “HAZET.”

05

06 3.

Съемник / установщик КМ -158.

07

08

09

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.053

116



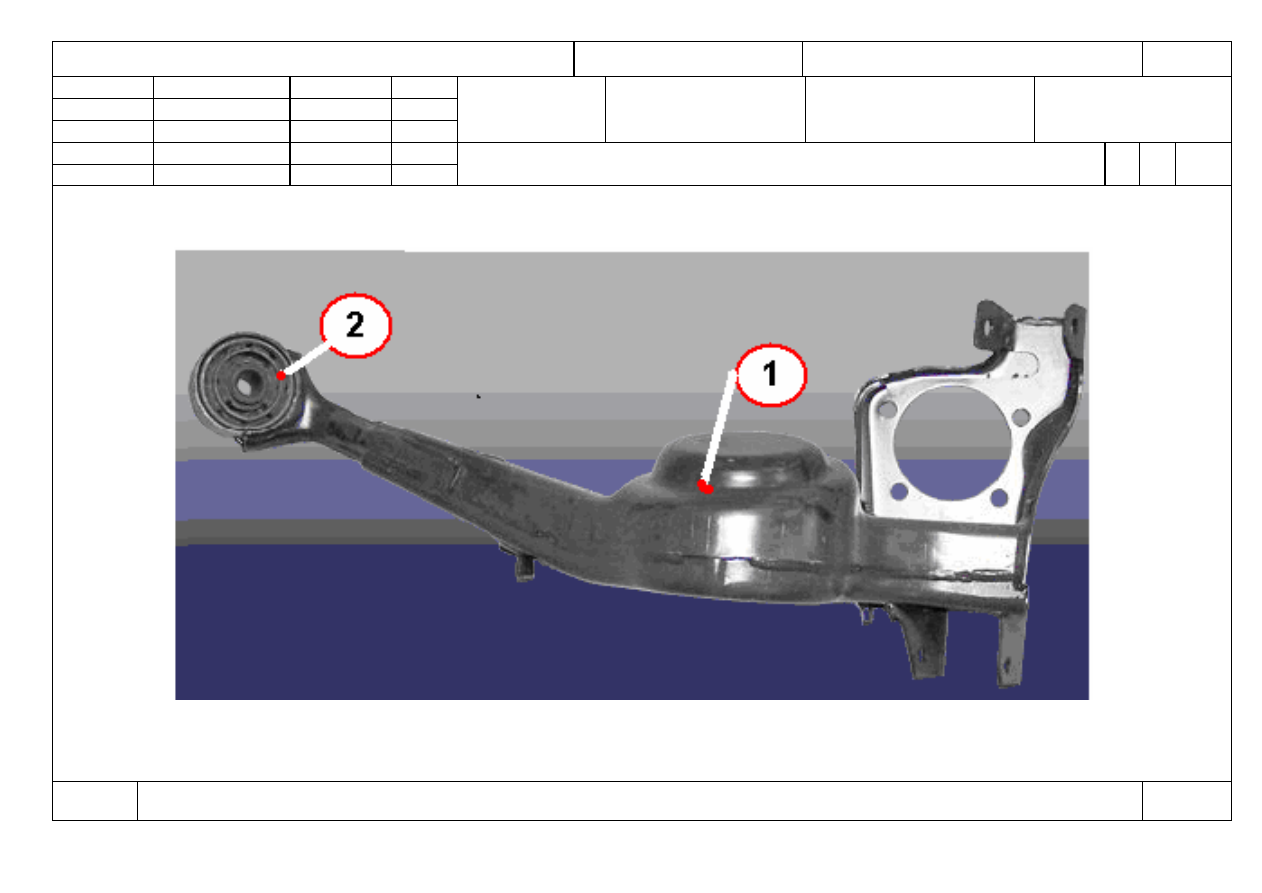

ГОСТ 3.1105  форма 2





Задняя подвеска



D

В12AО – 2910002





Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









Сайлент-блок



    25480917.

 75.053











Н. контр.



Лагода





Замена сайлент-блока  рычага задней подвески

О

1





155



КЭ

ТП 75.053

117




ГОСТ 3.1118  форма 1б





Задняя подвеска DВ14В3 – 2910002































































Регулировка улов установки  колес

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                          160    Слесарно-сборочная  (КЭ лист120)               3

03



Выполнить операцию  005, 035 или 130 или 140 или 150.

04

Б 05                         Установка для регулировки улов колес типа ЕХАСТ-60Е



06

Слесарно-сборочный верстак                7051-146



07

Тележка                                                    7043-334

08

К 09 1. Рычаг задней подвески правый /левый в сб.                Т11-3301010 /20                                                   шт.                 1/1

10 2.

Болт М12Х100,  S17                                                        Т11-2919031                                                         шт.                   2

11 3.

Гайка    М12, S17                                                             Т11-3301311                                                         шт.                   2

12 4.

Втулка                                                                              Т11-3301313                                                         шт.                    2

13 5.

Болт   М12                                                                       Т11-2919035                                                          шт.                   2



14 6.

Втулка  эксцентриковая регулировочная                      Т11-2919033                                                         шт.                   2

15 7.

Гайка эксцентриковая   регулировочная  М12              Т11-2919031                                                         шт.                   2

16 8.

Балка задней подвески (подрамник)                             T11 - 2810110                                                       шт.                   1

17 9.

Нижний рычаг задней подвески в сб.                            Т11-2919030/40                                                    шт.                 1/1

18

О 19  1. Переместить автомобиль к стенду регулировки улов колес, обеспечив  осадку подвесок.

20  2.

Проконтролировать углы установки колес. При несоответствии нормативных значений, произвести регулировку углов установки

21

согласно методике описанной в «Руководстве по ремонту и инструкции работы на данном оборудовании», обеспечив при этом:

22





Угол развала задних колес                        =   51

/

 (±1

0

)

23

Угол схождения задних колес                    =  0

0

18

/

(±30

/

)



24

МК/КТТП

ТП. 75.053

118
