ГОСТ 3.1118  форма 1б





Задняя подвеска DВ14В3 – 2910002































































Установка верхнего рычага задней

подвески в сборе

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                           140   Слесарно-сборочная  (См. КЭ лист101-102).      3

03

Выполнить операции 135.

04

Б 05                                               Подъемник                                 Q=3т

06

Тележка                                      7043-334

07

К 08 1. Верхний  рычаг задней подвески в сб.                             Т11-2819010                                                        шт.                   2

09 2.

Рычаг задней подвески правый /левый в сб.                  Т11-3301010 /20                                                   шт.                 1/1

10 3.

Болт      М12                                                                       Т11- 2818037                                                        шт.                   4

11 4.

Гайка    М12                                                                        Q330В12                                                               шт.                   4

12 5.

Балка задней подвески (подрамник)                               T11 - 2810110                                                        шт.                   1

13



О 14 1. Установить верхний рычаг задней подвески в сборе  поз.1 по месту, соединив с задней балкой (подрамником) поз.5 и рычагом

15

задней подвески правым /левым в сборе поз. 2.

16

17 2.

Установить болты поз. 3 крепящие верхний рычаг задней подвески в сборе  поз.1 к задней балке (подрамнику)  поз. 5  и рычагу

18

задней подвески правому /левому в сборе поз.2.

19

20 3.

Закрутить  гайку поз. 4  болта поз. 3 крепящий верхний рычаг задней подвески в сборе  поз.1 к задней балке (подрамнику) поз.5

21

Мкр. 115 Н.м (Мкр. от 97,7 до 121 Н. м).

22

23 4.

Закрутить гайку поз. 4  болта поз. 3 крепящий верхний  рычаг задней подвески в сборе  поз.1 на рычаге задней подвески

24

правом /левом в сборе поз 2 Мкр. 115 Н.м (Мкр. от 97,7 до 121 Н. м).

МК/КТТП

ТП. 75.053

99



ГОСТ 3.1118  форма 1б





Задняя подвеска DВ14В3 – 2910002































































Установка верхнего рычага задней

подвески в сборе

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 5. Выполнить  переходы 1 - 4  для другой стороны.

03

04 6.

Поднять  автомобиль на величину обеспечивающую возможность удаления специальной  технологической опоры с под  рычага

05

задней подвески в сборе поз.2.

06

07 7.

Убрать специальную  технологическую  опору  с  под рычага задней подвески в сборе поз.2.

08

09 8.

Произвести контроль качества выполненных операций.

10

11 9.

Переместить автомобиль к стенду регулировки улов колес, обеспечив  осадку подвесок.

12

1310.

Проконтролировать углы установки колес см. оп.  160.

14

15

Т 16  1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

17

18  2.

Динамометрический ключ Мкр. 0…120 Н.м (0…12 кгс.м).

19

20  3.

Специальная технологическая опора (домкрат для трансмиссий и коробок передач типа КЕ-32  0,3тн).

21

22

23

24

МК/КТТП

ТП. 75.053

100



ГОСТ 3.1105  форма 2





Задняя подвеска



D

В14В3 – 2910002





Разраб.



Лагода















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









Верхний  рычаг задней

подвески в сборе

    25480917.

 75.053











Н. контр.



Лагода





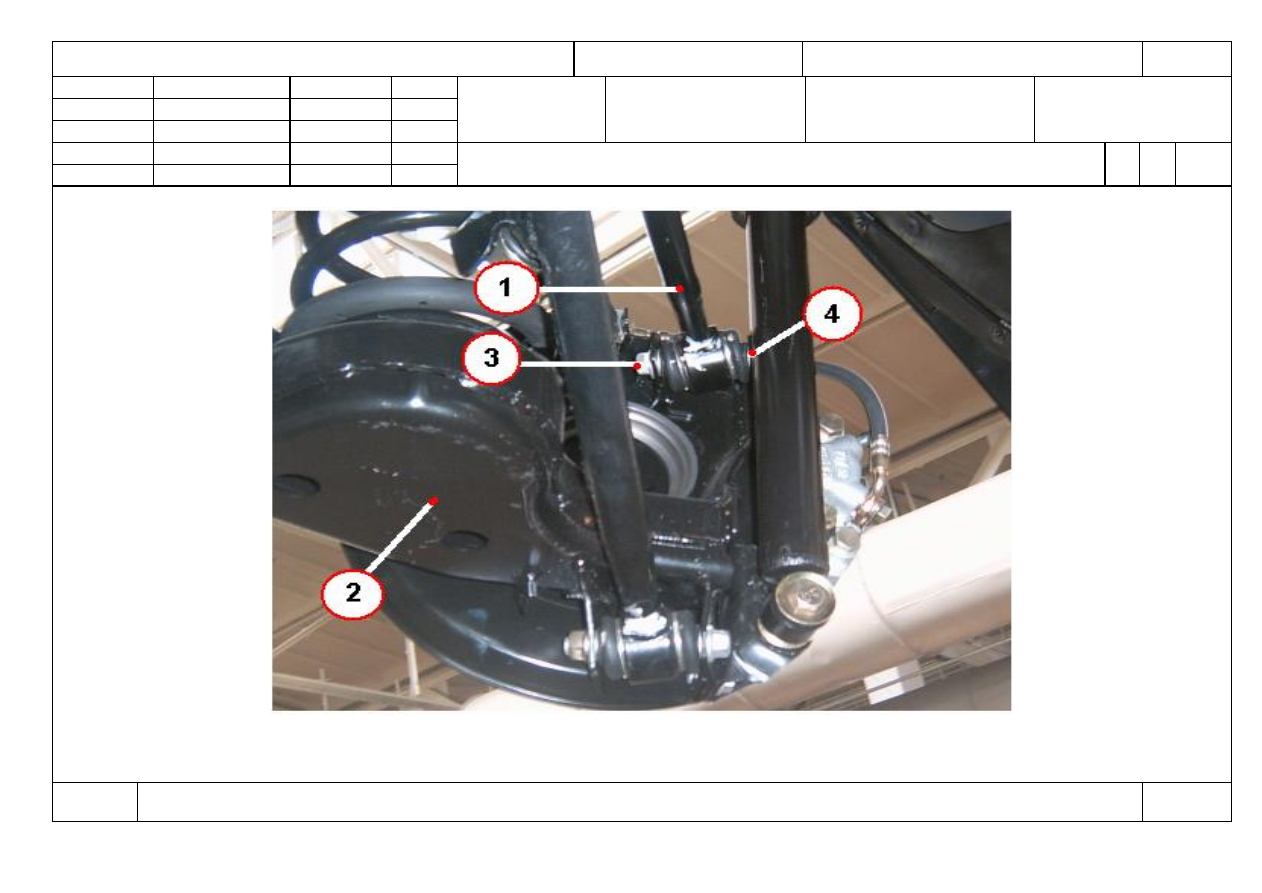

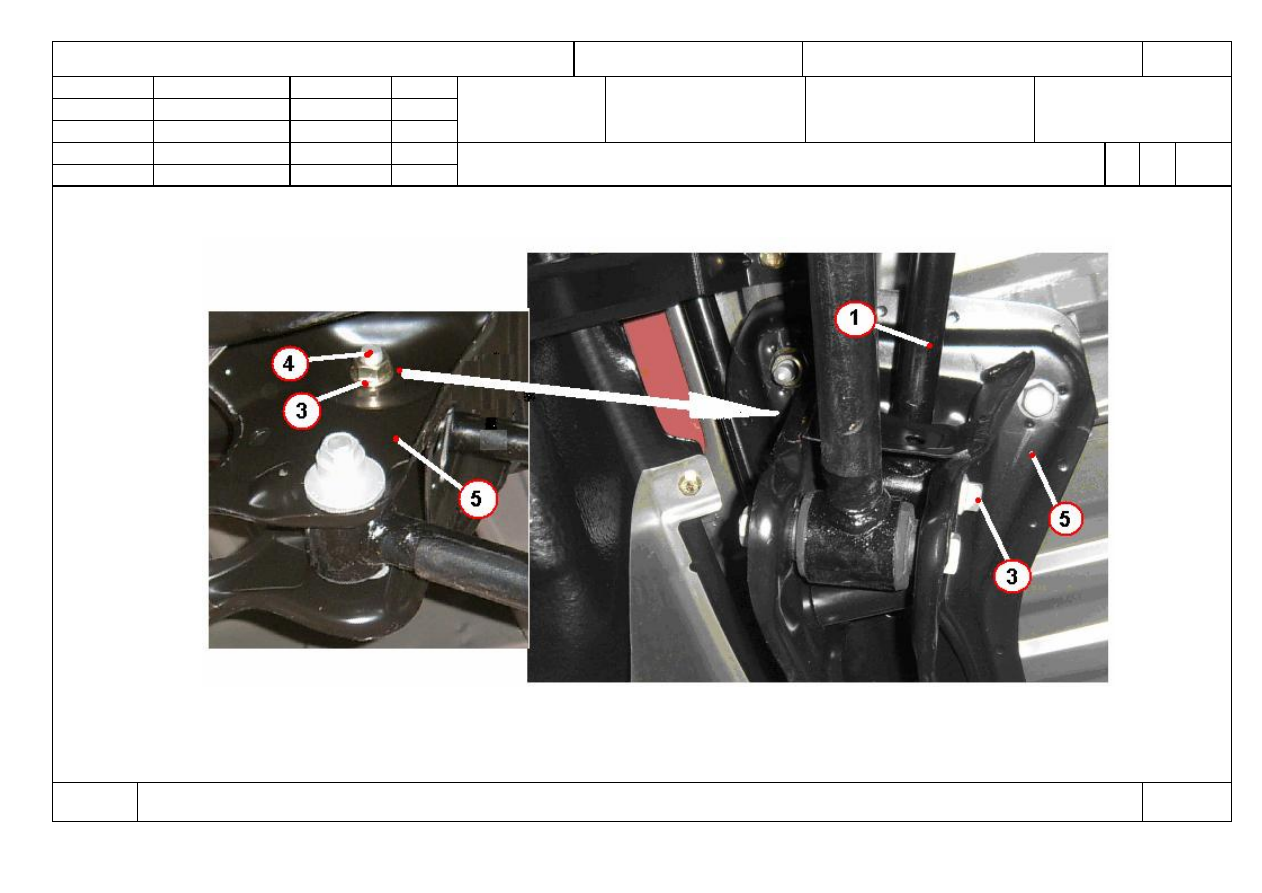

Снятие, установка верхнего рычага задней подвески в сборе



О

1





135-

140





КЭ

ТП 75.053

101




ГОСТ 3.1105  форма 2





Задняя подвеска



D

В14В3 – 2910002





Разраб.



Лагода















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









Верхний рычаг задней

подвески в сборе

    25480917.

 75.053











Н. контр.



Лагода





Снятие, установка верхнего рычага задней подвески в сборе



О

1





135-

140

























КЭ

ТП 75.053
