ГОСТ 3.1118  форма 1б





Задняя подвеска DВ14В3 – 2910002































































Установка нижнего рычага задней

подвески в сборе

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                           130      Слесарно-сборочная    (См. КЭ лист 94-95).          3

03

Выполнить операции  125.

04

Б 05                                               Подъемник                                 Q=3т

06

Тележка                                      7043-334

07

К 08 1. Нижний рычаг задней подвески в сб.                               Т11-2919030/40                                                    шт.                1/1

09 2

Тяга стабилизатора  в сборе                                             Т11- 2916030                                                        шт.                   2

10 3.

Рычаг задней подвески правый /левый в сб.                  Т11-3301010 /20                                                   шт.                 1/1

11 4.

Гайка  М10  S16                                                                  Q330С10                                                              шт.                   2

12 5.

Болт    М12                                                                          Т11- 2818037                                                       шт.                   2

13 6.

Гайка  М12                                                                          Q330В12                                                               шт.                   2

14 7.

Болт   М12                                                                          Т11-2919035                                                         шт.                   2

15 8.

Втулка  эксцентриковая регулировочная                         Т11-2919033                                                         шт.                   2

16 9.

Гайка эксцентриковая   регулировочная  М12                 Т11-2919031                                                         шт.                   2

 17 10.

Балка задней подвески (подрамник)                              T11 - 2810110                                                       шт.                   1

18

19

О 20 1. Установить нижний рычаг задней подвески в сборе  поз.1 по месту, соединив с задней балкой (подрамником) поз.10 и рычагом

21

задней подвески правым /левым в сборе поз.3.

22

23 2.

Установить  болты поз. 5 и 7 крепящие нижний рычаг задней подвески в сборе  поз.1 к задней балке (подрамнику)  поз.10  и

24

МК/КТТП

ТП. 75.053

91



ГОСТ 3.1118  форма 1б





Задняя подвеска DВ14В3 – 2910002































































Установка нижнего рычага задней

подвески в сборе

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02     рычагу задней подвески правому /левому в сборе поз.3.

03

04 4.

Закрутить гайку поз. 6  болта поз. 5 крепящий нижний рычаг задней подвески в сборе  поз.1 на рычаге задней подвески

05

правом /левом в сборе поз.3 Мкр. 115 Н.м (Мкр. от 97,7 до 121 Н. м).

06

07 5.

Закрутить предварительно болт поз. 7 и гайку поз. 9 крепящий нижний рычаг задней подвески в сборе  поз.1 к задней балке

08     (

подрамнику) поз.10.

09

10 6.

Соединить тяги стабилизатора в сборе поз. 2 и нижние рычаги задней подвески в сборе  поз. 1

(

по одной с каждой стороны).

11

12 7.

Закрутить гайки поз. 4 крепящие тяги стабилизатора в сборе поз. 2 к нижним рычагам задней подвески в сборе  поз. 1

13

(

по одной с каждой стороны) Мкр. 45 Н.м (Мкр. от 40 до 50 Н.м).

14

15 8.

Выполнить  переходы 1 -7  для другой стороны.

16

17 9.

Поднять  автомобиль на величину обеспечивающую возможность удаления специальной  технологической опоры с под  рычага

18

задней подвески в сборе поз.3.

19

2010.

Убрать специальную  технологическую  опору  с  под рычага задней подвески в сборе поз.3.

21

2211.

Произвести контроль качества выполненных операций.

23

24

МК/КТТП

ТП. 75.053

92



ГОСТ 3.1118  форма 1б





Задняя подвеска



D

В14В3

 –

2910002

































































Установка нижнего рычага задней

подвески в сборе

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 0212. Переместить автомобиль к стенду регулировки улов колес, обеспечив  осадку подвесок.

03

0413.

Проконтролировать углы установки колес см. оп.  160.

05

06 5.

Закрутить окончательно болт поз. 7 и гайку поз. 9 крепящий нижний рычаг задней подвески в сборе  поз.1 к задней балке

07     (

подрамнику) поз.10   Мкр. 115 Н.м (Мкр. от 97,7 до 121 Н. м).

08

09

10

Т 11  1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

12

13  2.

Динамометрический ключ Мкр. 0…120 Н.м (0…12 кгс.м).

14

15 3.

Специальная технологическая опора (домкрат для трансмиссий и коробок передач типа КЕ-32  0,3тн).

16

17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.053

93



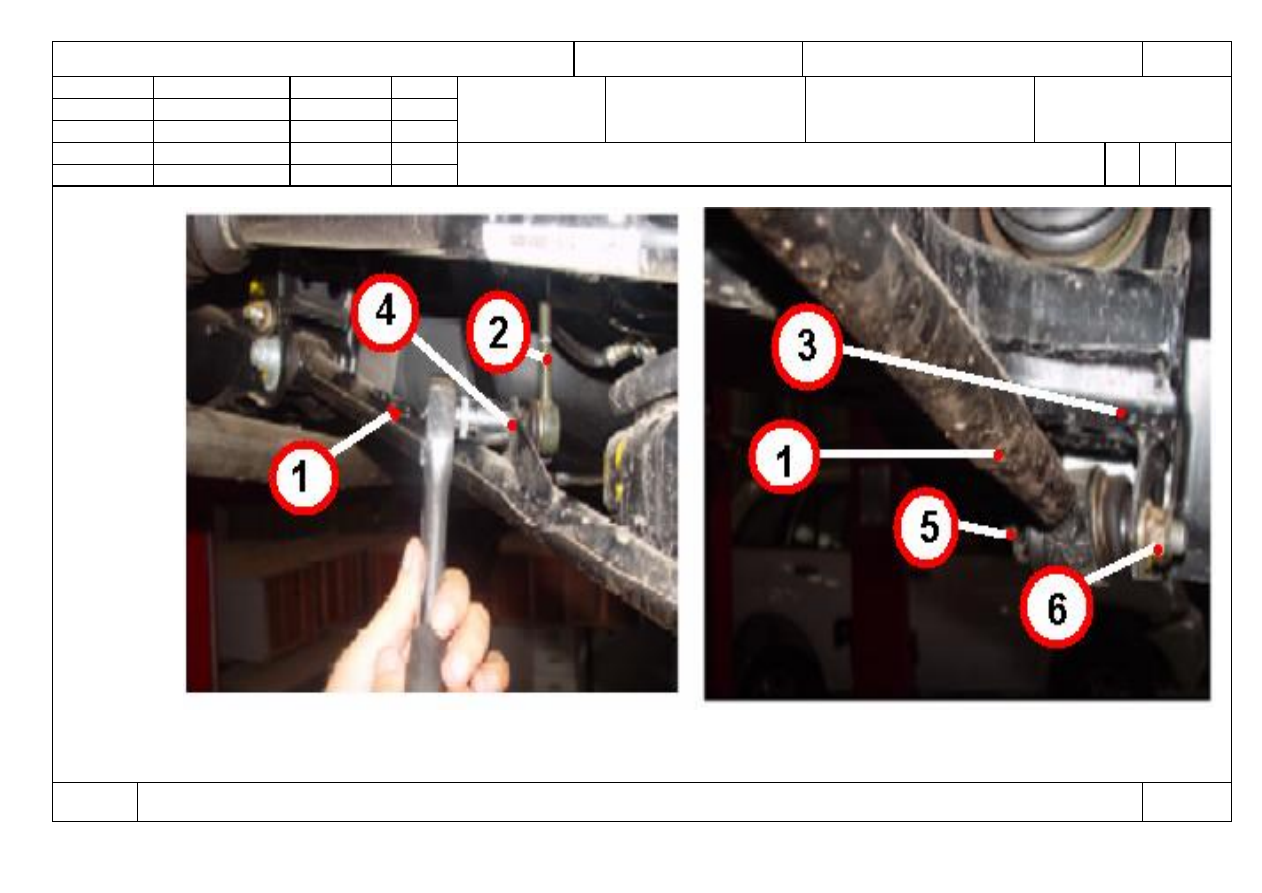

ГОСТ 3.1105  форма 2





Задняя подвеска



D

В14В3 – 2910002





Разраб.



Лагода















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









Нижний рычаг задней

подвески в сборе

    25480917.

 75.053











Н. контр.



Лагода





Снятие, установка нижнего рычага задней подвески в сборе



О

1





125-

130












КЭ

ТП 75.053

94
