ГОСТ 3.1118 форма 1б
Задняя подвеска DВ14В3 – 2910002
2
Установка задней балки
(
подрамника)
25480917.
75.053
А
Цех Уч РМ Опер Код, наименование операции
Обозначение документа
К/М Наименование детали, сб. единицы или материала
Обозначение, код
ОПП
ЕВ
ЕН
КИ
Н.расх.
01

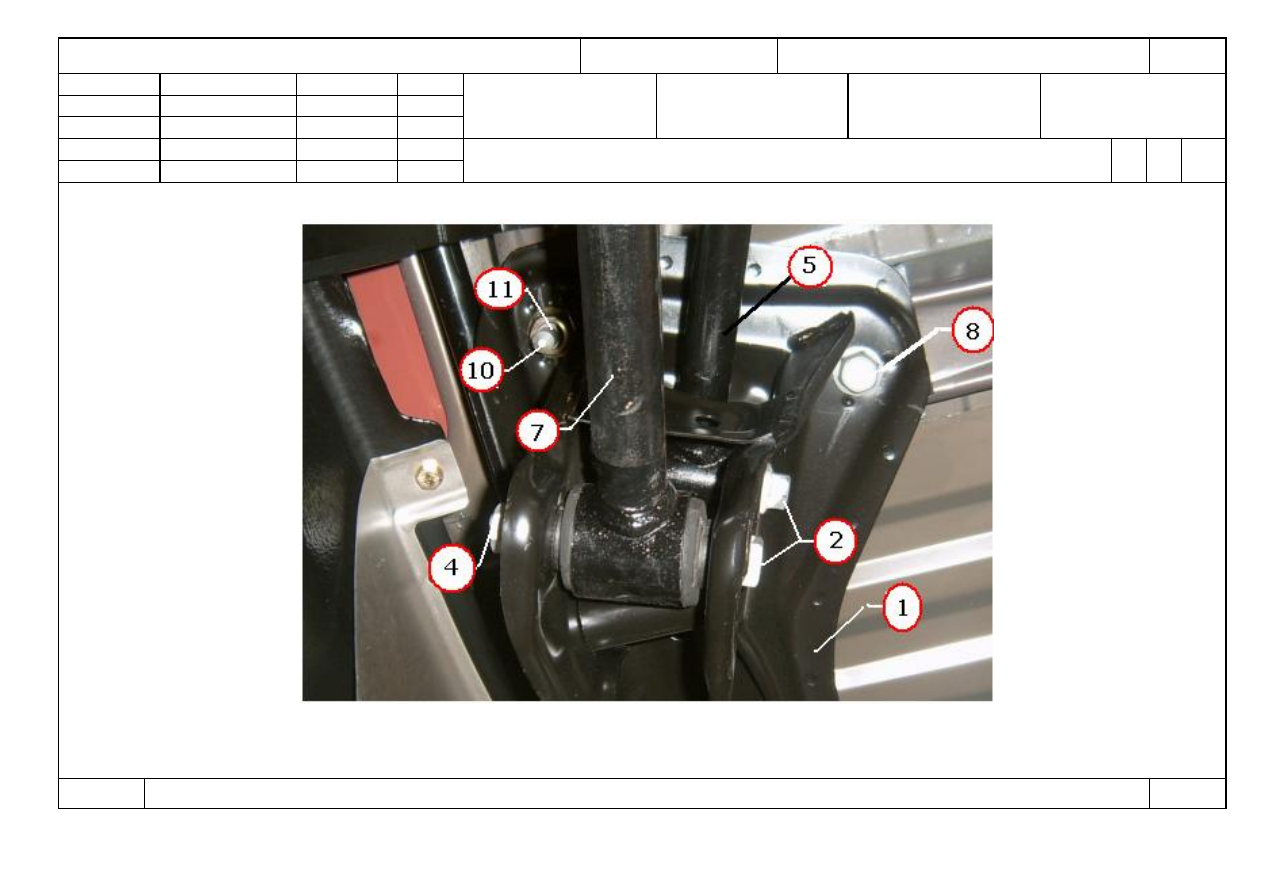

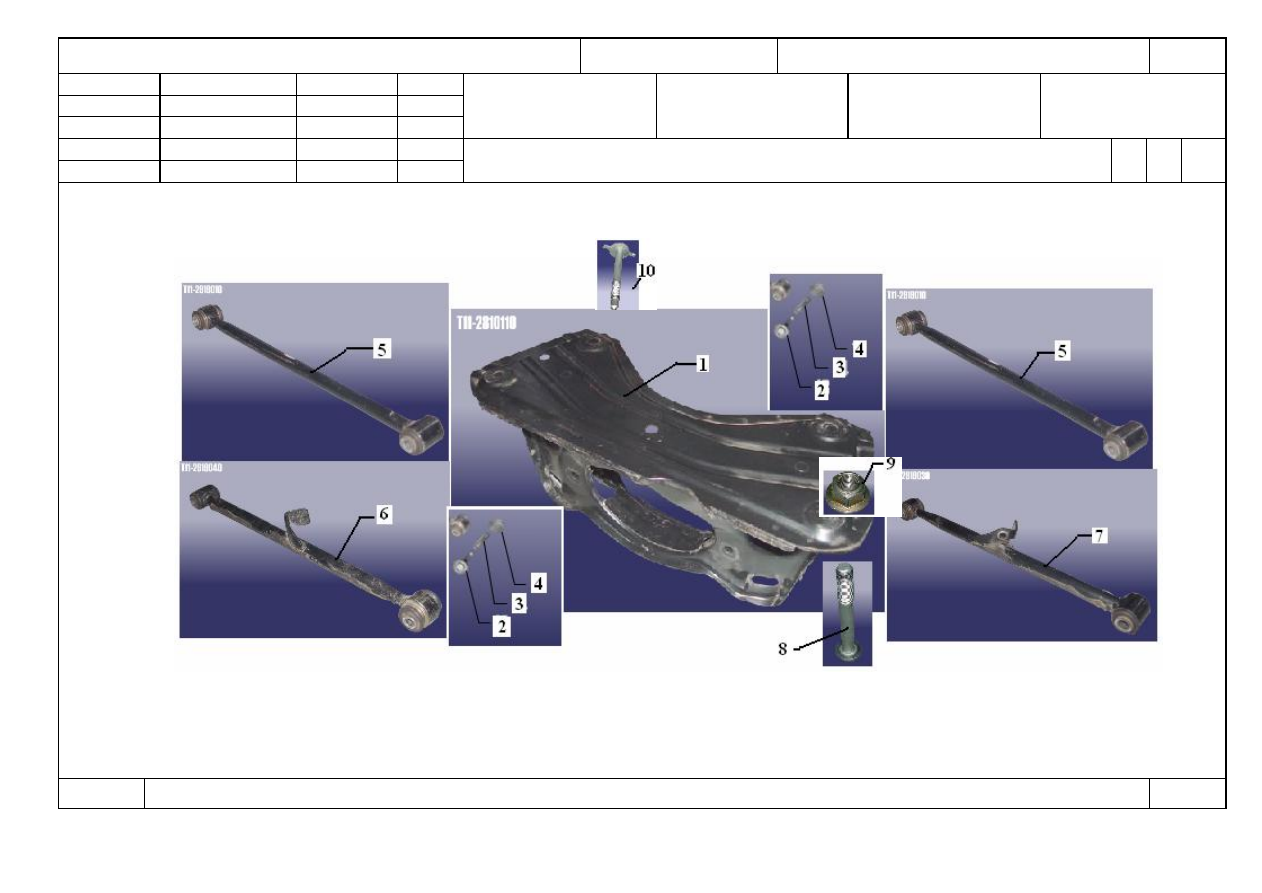

О 02 3. Установить по месту в подрамник поз. 1 поперечные тяги поз. 5, 6. Подвести специальные технологические опоры под рычаги
03
задней подвески поз. 40 и немного опустить автомобиль до совмещения отверстий подрамника поз. 1 и тяг поз. 5, 6.
04
Установить в совмещенные отверстия болты поз. 2.
05
Соединить болтами поз. 2, гайками поз. 4 подрамник поз. 1 с тягами поз. 5, 6 обеспечив свободное проворачивание последних.
06
07 4.
Повторить переход 3 для правой стороны.
08
09 5.
Произвести регулировку углов положения колес по ТИ 75 – 69;
угол развала задних колес - 51
/
(±1
0
)
10
угол схождения задних колес - 0
0
18
/
(±30
/
)
11
12 6.
Закрутить гайки поз. 4 болтов поз. 2 с Мкр. от 140 до 160 Нм при положении подвески в нагруженном состоянии.
13
14 7.
Произвести контроль качества выполненной операции.
15
16
Т 17 1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.
18
19 2.
Динамометрический ключ М кр. 20...200 Н.м (2...20кгс.м).
20
21 3.
Специальную технологическую опору (домкрат для трансмиссий и коробок передач типа КЕ-32 0,3тн).
22
23
24
МК/КТТП
ТП. 75.053
