     ГОСТ 3.1105  форма 2





Задняя подвеска



D

В14В3 – 2910002



2



Разраб.



Лагода















Проверил   Шишкин





ЗАО «ЗАЗ»





    25480917.

 75.053













Н. контр.   Лагода





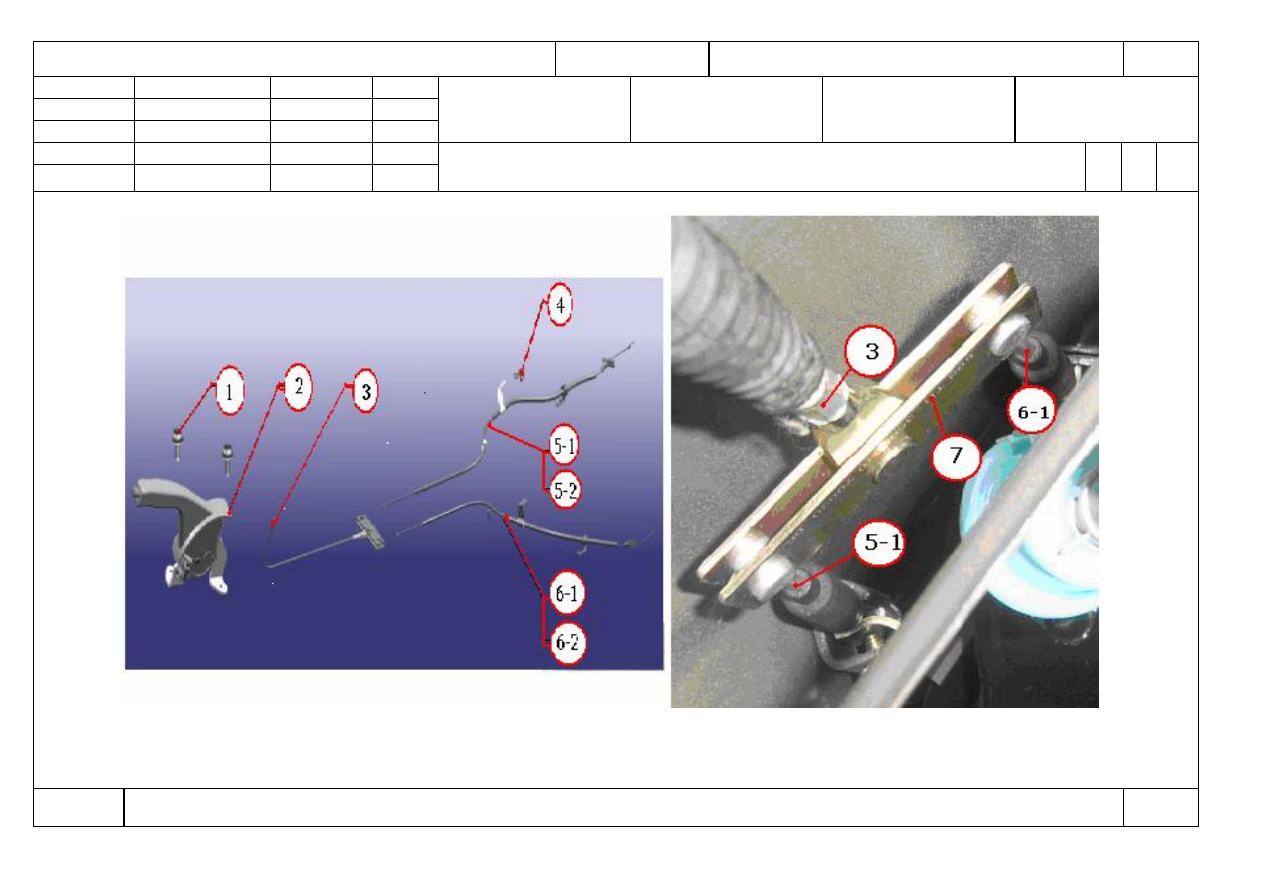

Отсоединение и подсоединение троса стояночного тормоза

задней подвески в салоне



О

1





020-

025







КЭ

ТП 75.053

15






ГОСТ 3.1118  форма 1б





Задняя подвеска



D

В14В3 – 2910002



1





























































Снятие



задней балки (подрамника)

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



А 02                         030     Слесарно-сборочная    (См. КЭ лист  20 -21).

03

Выполнить операции 005.                                     3

Б 04                         Подъемник                                                  Q=3т.

 05

Слесарно-сборочный верстак                 7051-146

06

Тележка                                                     7043-334

07

К 08  1. Балка задней подвески (подрамник)                             T11 - 2810110                                                       шт.                1

09  2.

Болт эксцентричный    регулировочный                       T11 - 2919035                                                       шт.                 2

10  3.

Труба эксцентрическая компенсационная                     T11 - 2919033                                                      шт.                 2

11  4.

Гайка  эксцентрическая регулировочная                      T11 - 2919031                                                      шт.                 2

12  5.

Тяга поперечная  верхняя                                              T11 - 2919010                                                      шт.                 2

13  6.

Тяга поперечная  нижняя  левая                                   T11 - 2919030                                                      шт.                 1

14  7.

Тяга поперечная  нижняя   правая                                T11 - 2919040                                                      шт.                 1

15  8.

Болт крепления балки                                                     AQ330В12                                                           шт.                 2

16  9.

Гайка М12                                                                        S11-3301135                                                        шт.                 2

17 10.

Болт крепления балки                                                     T11 - 2810131                                                     шт.                 2

18 11.

Гайка М12                                                                        AQ330В12                                                           шт.                 2

19

 20

О 21 1. Подвести специальные технологические опоры  под рычаги задней подвески поз. 40 и  немного опустить автомобиль, сняв

22

нагрузку с пружин и амортизаторов, отвернуть две гайки поз. 4 болтов  поз. 2  крепления поперечных  тяг поз. 5, 6 и

23

рассоединить их.

24 2.

Повторить переход 1 для правой стороны.

МК/КТТП

ТП. 75.053

16



ГОСТ 3.1118  форма 1б





Задняя подвеска DВ14В3– 2910002

2





























































Снятие  задней балки (подрамника)

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 3. Открутить две гайки  поз. 9 болтов поз. 8 и два болта поз. 10 крепления балки задней подвески (подрамника) поз. 1 к кузову,

03

снять балку  поз. 1 с автомобиля и уложить на подставку.

04

05 4.

Произвести контроль визуальным осмотром общего состояния деталей.

 06

При обнаружении отклонений устранить неисправности, изношенные и поврежденные детали заменить.



07

08

09

Т 10  1. Инструментальная тележка типа 171 «HAZET».

11

12 2.

Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta.

13

14  3.

Емкость для отходов 9615-237.

15

  16 4.

Специальная технологическая опора (домкрат для трансмиссий и коробок передач типа КЕ -32  0,3тн).



17

18





19

20

21

22

23

24

МК/КТТП

ТП. 75.053

17



































ГОСТ 3.1118  форма 1б





Задняя подвеска DВ14В3 – 2910002

1





























































Установка  задней балки (подрамника)

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                         035     Слесарно-сборочная    (См. КЭ лист 20 -21).        3

03

Выполнить операцию  030

Б 04                         Подъемник                                                  Q=3т.

05

Слесарно-сборочный верстак                 7051-146

  06

Тележка                                                     7043-334

07

К 08  1. Балка задней подвески (подрамник)                             T11 - 2810110                                                      шт.                 1

09  2.

Болт эксцентричный    регулировочный                       T11 - 2919035                                                       шт.                 2

10  3.

Труба эксцентрическая компенсационная                     T11 - 2919033                                                      шт.                 2

11  4.

Гайка  эксцентрическая регулировочная                      T11 - 2919031                                                      шт.                 2

12  5.

Тяга поперечная  верхняя                                               T11 - 2919010                                                      шт.                 2

13  6.

Тяга поперечная  нижняя  левая                                   T11 - 2919030                                                      шт.                 1

14  7.

Тяга поперечная  нижняя   правая                                T11 - 2919040                                                      шт.                 1

15  8.

Болт крепления балки                                                     AQ330В12                                                           шт.                 2

 16  9.

Гайка М12                                                                        S11-3301135                                                        шт.                 2

17 10.

Болт крепления балки                                                     T11 - 2810131                                                     шт.                 2

18 11.

Гайка М12                                                                        AQ330В12                                                           шт.                 2

19

О 20 1. Установить по месту балку задней подвески (подрамник) поз. 1  на автомобиль, совместить отверстия подрамника с отверстиями

21

кузова.

22

23 2.

Закрепить по месту балку задней подвески (подрамник) поз. 1  на автомобиль гайками поз. 9, болтами  поз.10

24

Мкр. 115 Нм  (97,7 Нм до 121 Нм).

МК/КТТП

ТП. 75.053

18
