Автомобили Chery: руководства по ТО - часть 377

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917





Лист

30



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.



15.3 ПРОВЕРКА ВАКУУМНОГО УСИЛИТЕЛЯ ТОРМОЗОВ.


При неработающем двигателе нажать на педаль тормоза 5-6 раз и удер-

живая педаль в нажатом положении, запустить двигатель. При исправном
усилителе педаль после запуска двигателя должна "уйти вперед". Если пе-
даль не  "уходит  вперед",  необходимо проверить крепление шланга разре-
жения  вакуумного  усилителя,  при  необходимости  затянуть  наконечник  и
хомуты крепления шланга.

 Проверка обратного клапана вакуумной трубы усилителя.

Если отказал обратный клапан, установленный в вакуумном шланге, при

надавливании на педаль тормоза будет чувствоваться сильное сопротивле-

ние, что в свою очередь повлияет на качество торможения.

Подать  сжатый  воздух  в  обратный  клапан,  воздух  должен  пойти  в  на-

правлении,  указанном  стрелкой  на  клапане,  а  в  обратном  направлении

должен  быть  герметичен.  При  недостаточной  герметичности  клапана  не-

обходимо заменить весь вакуумный шланг.



15.4  ПРОВЕРКА  СОСТОЯНИЯ  РУЛЕВЫХ  ТЯГ  И  ЗАЩИТНЫХ

КОЛПАЧКОВ, ОТСУТСТВИЯ ЛЮФТОВ В РУЛЕВОМ МЕХАНИЗМЕ.



Поворачивая  рулевое  колесо  влево  -  вправо,  проверить  свободный  ход

(люфт)  рулевого  колеса.  При  нормальных  зазорах  в  рулевом  управлении  и
положении  колес,  соответствующих  прямолинейному  движению,  люфт  не
должен превышать 5 градусов.

Проверить  крепление  и  состояние  деталей  рулевого  механизма  и  гидро-

привода:
- затяжку поворотной цапфы в обрешетке,  4-х установочных болта, Мкр=30

Н·м;
- затяжку возвратного маслопровода, трубопровода подачи масла под высо-

ким давлением и соединителя рулевого привода 30+ 3 Н·м;
 -затяжку  для  полого  болта,  соединяющего  трубопровод  подачи  масла  под

высоким давлением и насос гидроусилителя 45+ 3 Н·м;
- люфт в шарнирах рулевых тяг  (люфт не допускается);
-  проверить  состояние  защитных  колпачков  рулевых  тяг,  чехлов  рулевого

механизма (порывы и трещины не допускаются).












ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917





Лист

31



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.

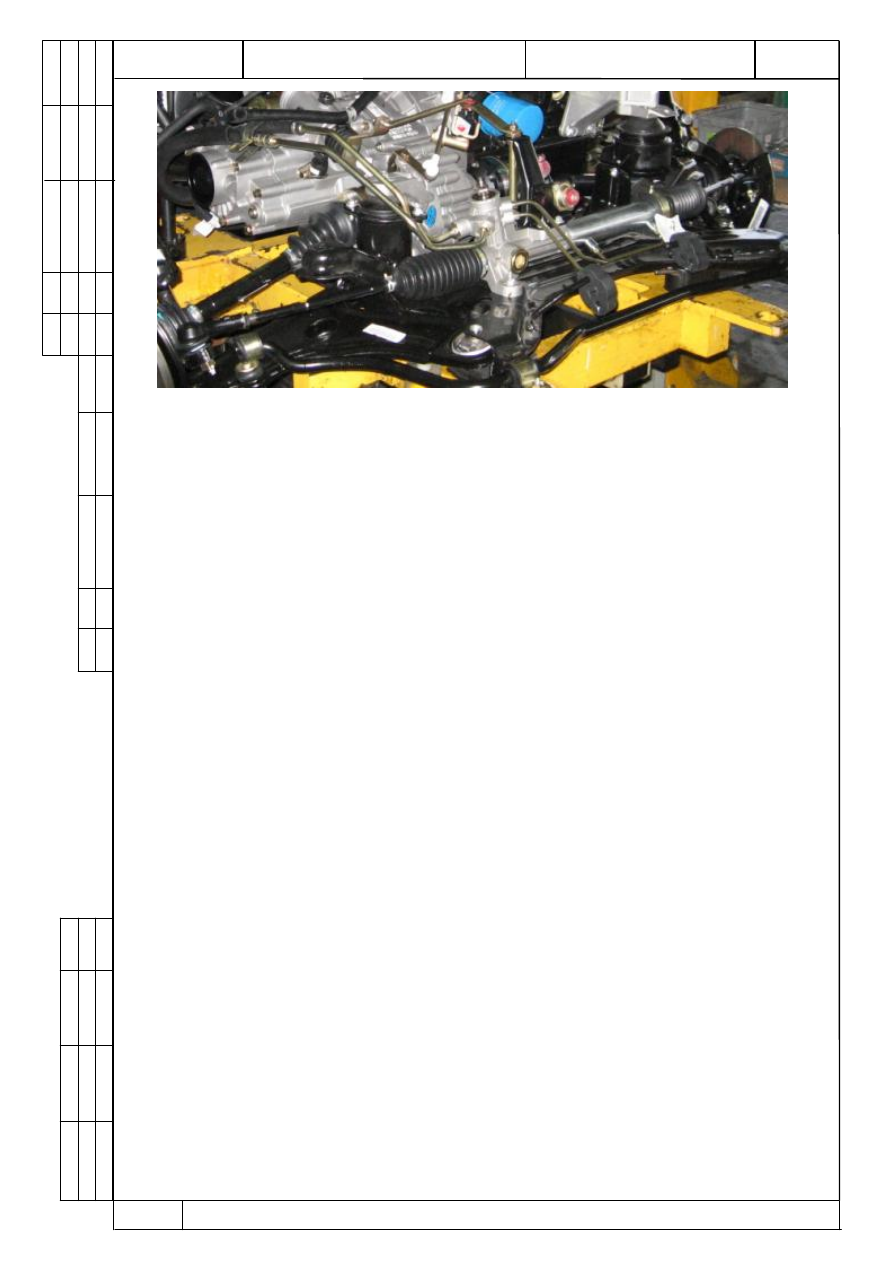

Рис.33. Рулевой механизм.




15.5  ПРОВЕРКА  РАБОТОСПОСОБНОСТИ  РУЛЕВОГО  МЕХАНИЗМА,

ЗАМЕНА ЖИДКОСТИ.


Проверка системы рулевого управления.

Если масло в бачке окажется эмульгированным и насос слишком шумит при

работе,  необходимо  удалить  из  системы  остатки  воздуха.  Процедура  удале-

ния воздуха: заведите двигатель, поверните рулевое колесо до предела влево

и  вправо  (удерживать  руль  в  крайнем  положении  более  10  секунд  не  разре-

шается),  несколько  раз  повторите  поворот,  чтобы  воздух  постепенно  вышел

из  системы.  Во  время  данной  процедуры  при  уменьшении  уровня  масла  в

масляном бачке его необходимо довести до установленного уровня.

Проверку  системы  на  герметичность  можно  проводить  только  после  про-

грева автомобиля. Порядок проведения проверки:
-  поверните  рулевое  колесо  влево  и  вправо  до  предела,  для  того  чтобы  мак-

симально увеличить давление в системе;
-  визуально  проверьте  контрольный  клапан,  насос  гидроусилителя,  соедини-

тель маслопровода, при обнаружении утечки замените необходимые детали;
- проверьте масляный бак, затем, если в бачке не хватает масла ATF, необхо-

димо проверить систему рулевого управления на герметичность;
-  если  затворки  не  работают,  масло  ATF  может  попасть  в  гофрированную

трубку,  в  таком  случае  необходимо  заменить  все  уплотнительные  кольца

системы рулевого управления;
- проверьте соединитель маслопровода, в случае обнаружения  утечки, ее не-

обходимо устранить.








ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917





Лист

32



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.


15.6 ПРОВЕРКА КОЛИЧЕСТВА МАСЛА В БАЧКЕ ГИДРОУСИЛИТЕЛЯ.


Двигатель  должен  работать  на  холостом  ходу,  повторите  процедуру  с  по-

воротом рулевого колеса из стороны в сторону, поднимите температуру мас-

ла до 40-80°C.

Проверьте количество масла в масляном бачке, уровень масла должен дос-

тигать  отметки  “MAX”.  В  случае  если  уровень  масла  низкий,  проверьте  все

части  на  наличие  утечек  и  лишь  затем  доведите  уровень  масла  до  отметки
“MAX”.

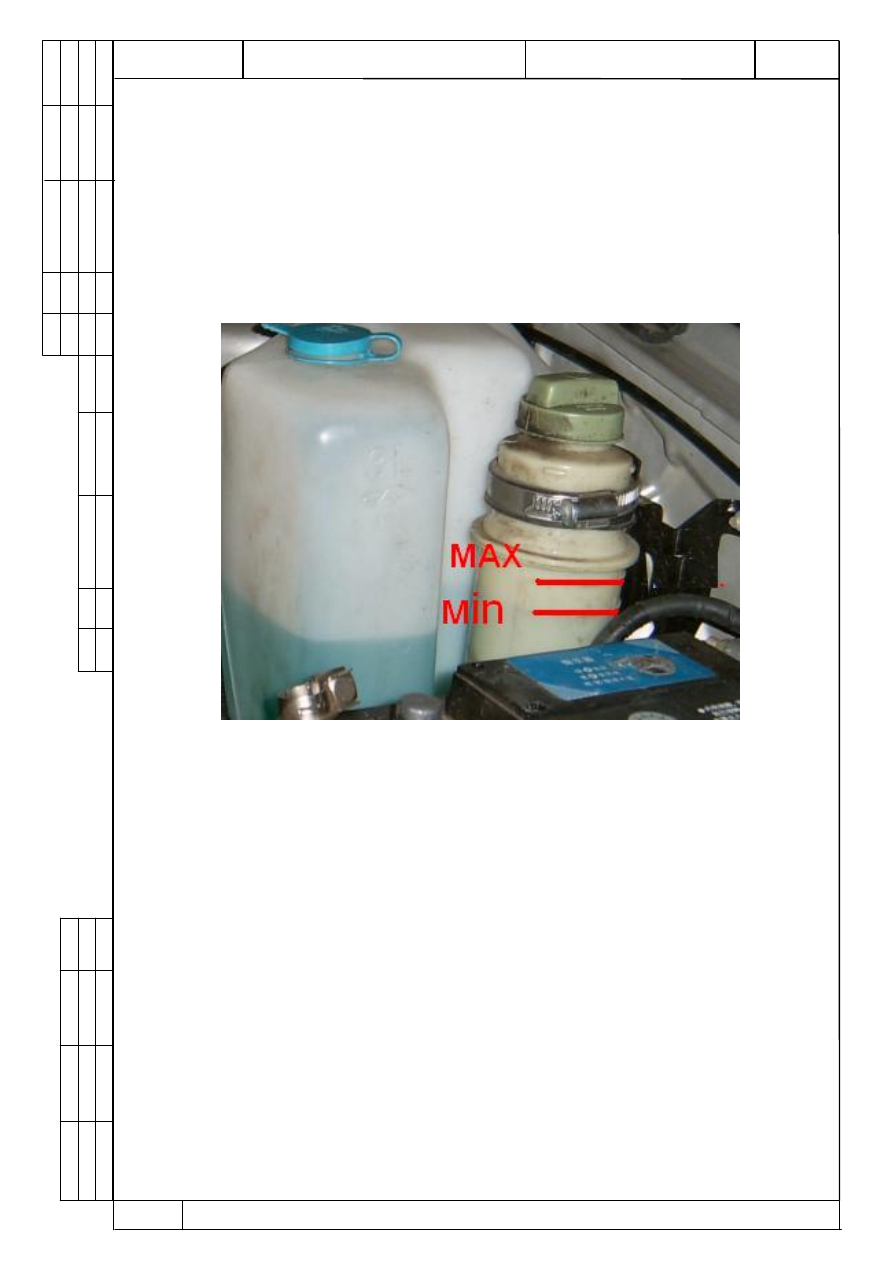

Рис. 34. Проверка масла в бачке гидроусилителя.


15.7.ЗАМЕНА МАСЛА В БАЧКЕ ГИДРОУСИЛИТЕЛЯ.


Для замены масла необходимо:

- слейте старое масло с масляного бачка и сливной трубки.
-двигатель  должен  работать  на  холостом  ходу,  при  сливе  руль  необходимо

повернуть до предела.
- залить свежее масло.
-  удалите  из  гидравлической  системы  весь  воздух,  для  чего  поворачивайте

руль поочередно влево и вправо до предела, пока из масляного бака не уйдет

вся пена. Если уровень масла упадет, долейте масло до отметки “MAX”.

Наличие  даже  небольшого  количества  воздуха  в  системе  приведет  к  шуму

гидравлического насоса.








ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917





Лист

33



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.




16.  ПРОВЕРКА СИСТЕМЫ ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ.



Визуально  проверить  правильность  и  надежность  крепления  деталей,

герметичность выхлопной системы (детали выхлопной системы не должны

соприкасаться с днищем автомобиля и другими узлами), отсутствие проры-

ва выхлопных газов в местах соединения элементов выхлопной системы.


Проверить  затяжку  болтовых  соединений  системы  выпуска  отработав-

ших газов (рис.35):
- Гаек поз. 17 крепления приемной трубы к Мкр 60 Нм (51…65Нм);
- Гаек  поз.  Е  (М8,  S  13)  крепления  глушителя  к  резонатору  и  катализатору

Мкр 30 Нм  (27…32 кгс.м);
- Болтов поз. 15 крепления фланца приемных труб поз. 1 к катализатору поз.
2 к выпускному коллектору Мкр 30 Нм (27…32Нм);
- Гаек поз. 16 поперечной опоры поз. 5 Мкр 30 Нм (27…32Нм).

Проверить  (визуально)  состояние  (отсутствие  разбухания,  разрывов,

проседания и растрескиваний) резиновых буферов выхлопной системы.

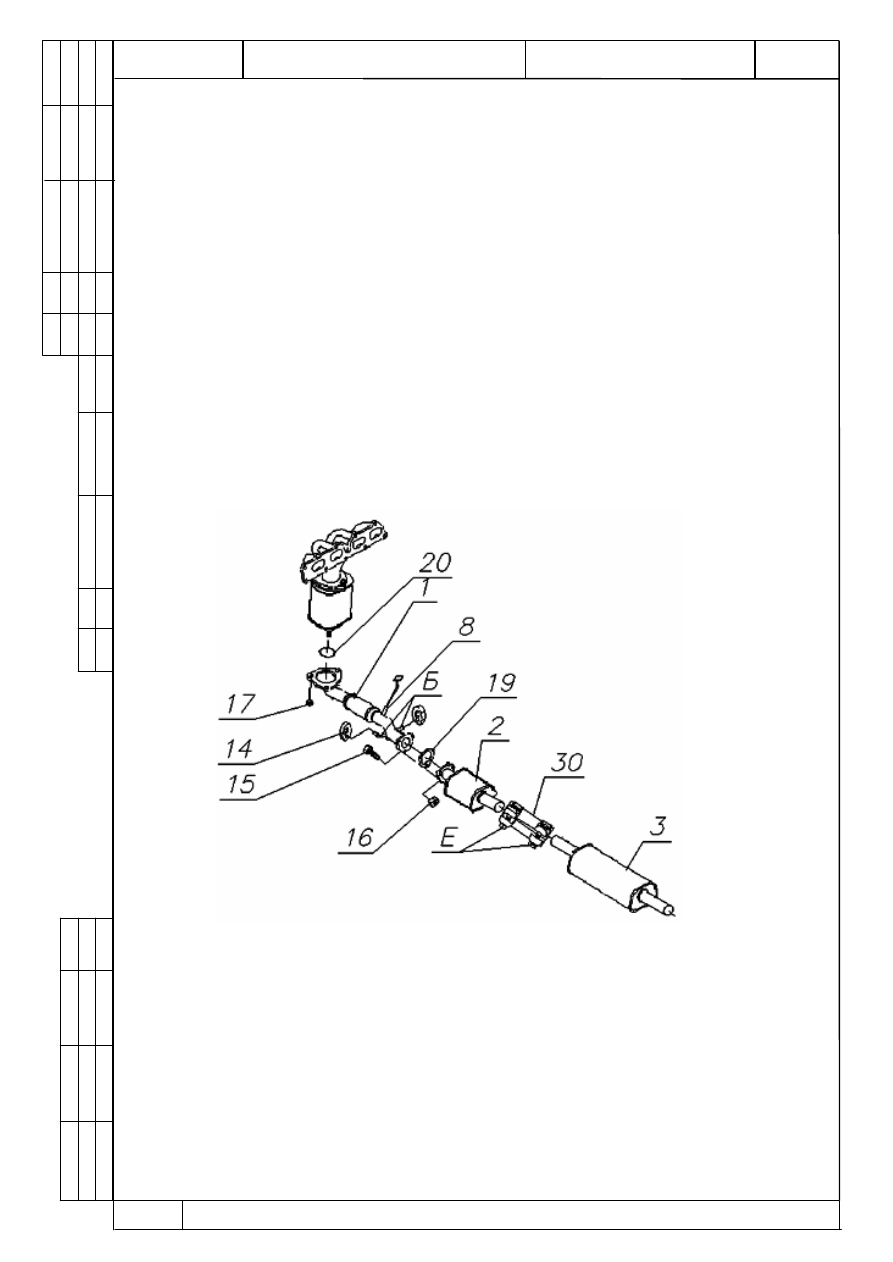

Рис. 35. Соединения выхлопной системы.



17. ПРОВЕРКА ХОДОВОЙ ЧАСТИ.


17.1  ПРОВЕРКА  СОСТОЯНИЯ  ШАРОВЫХ  ОПОР,  ЗАЩИТНЫХ  ЧЕХЛОВ

И  РЫЧАГОВ,  ПОДТЯЖКА  РЕЗЬБОВЫХ  СОЕДИНЕНИЙ  ПЕРЕДНЕЙ

ПОДВЕСКИ.



Проверить:
-  состояние верхней опоры - отслоение резины не допускается;
-  состояние  сайлент-блоков  -  отслоение  резины  и  деформация  не  допуска-

ются;
