Передняя подвеска DС14BХ – 2901002

3



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.051













Н. контр.



Лагода





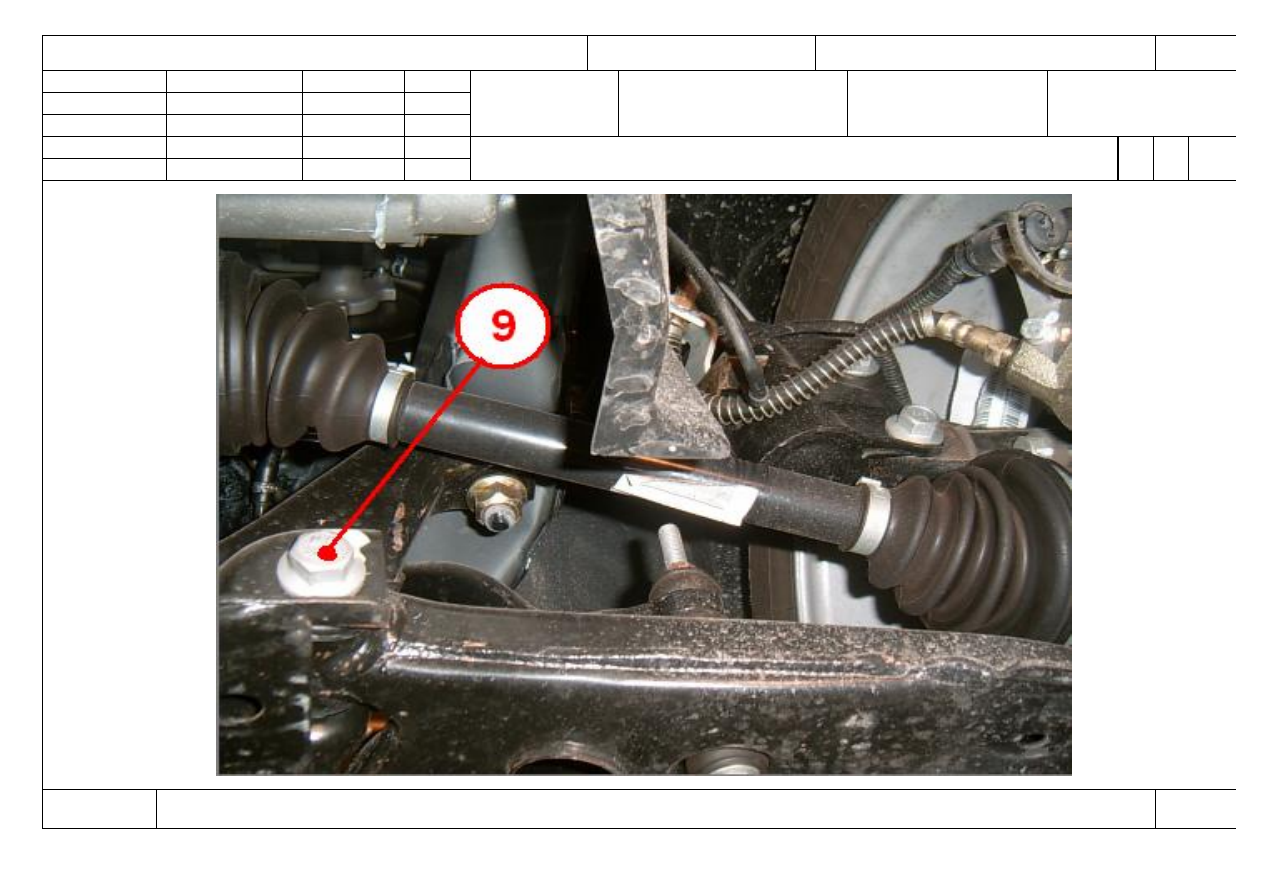

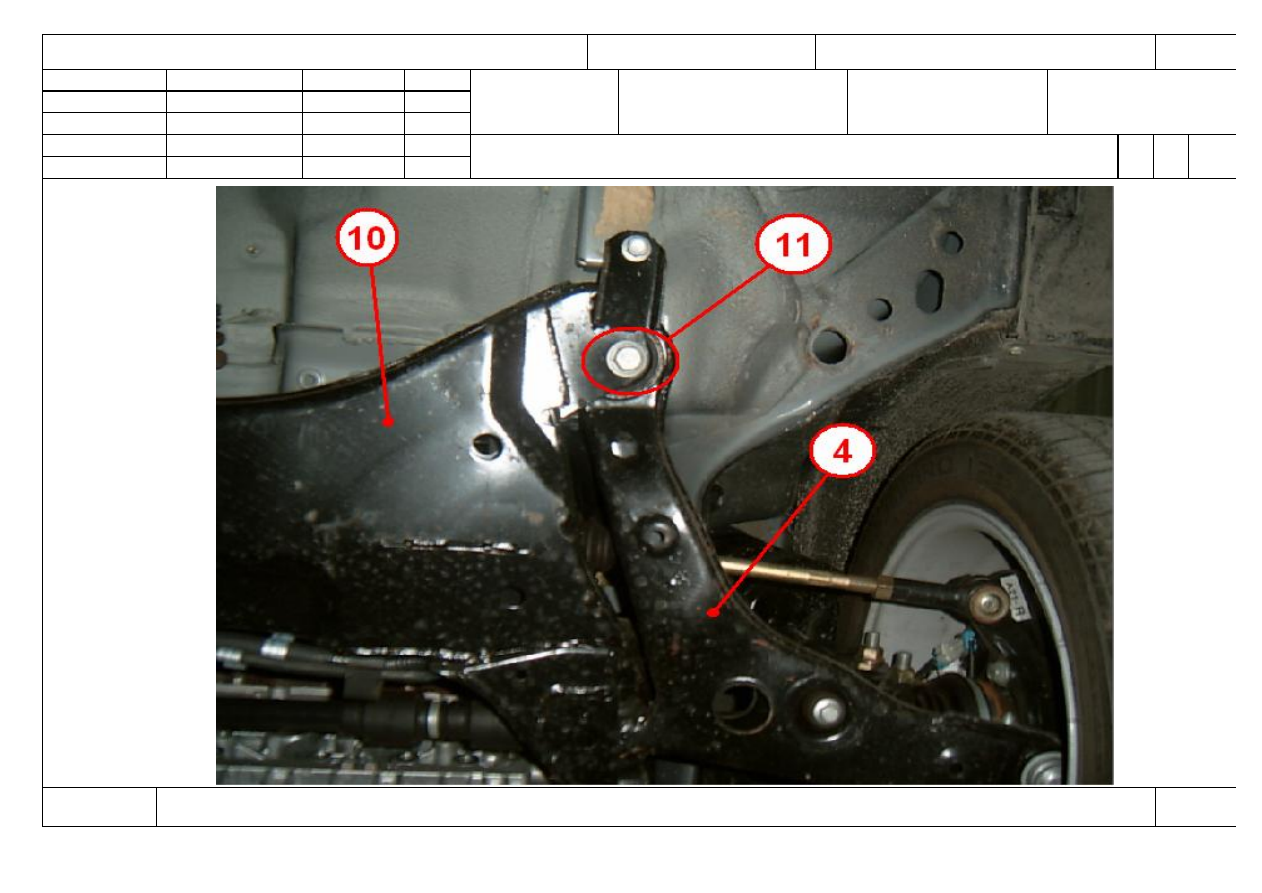

Отсоединение-подсоединение нижних рычагов в сборе

О1



040-

045



   Оп.040-045











































































КЭ

ТП 75.051

37










































ГОСТ 3.1105  форма 2





Передняя подвеска DС14BХ – 2901002

4



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.051













Н. контр.



Лагода





Отсоединение-подсоединение нижних рычагов в сборе

О1



040-

045



   Оп.040-045














































































КЭ

ТП 75.051

38




ГОСТ 3.1118 форма 1б





Передняя подвеска DС14BХ – 2901002

1























































Снятие втулок стабилизатора поперечной

устойчивости

25480917.

75.051

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            050   Слесарно-сборочная                                             3

03                                    (

См. КЭ лист 43,44).

04

Выполнить операцию   (005, 010).

05

Б 06                                Подъемник                                                    Q=3т

07

Слесарно-сборочный верстак                 7051-146

08

Тележка                                                     7043-334

09

К 10 1. Стабилизатор поперечной устойчивости                     А21-2906011                                                                      шт.           1

11 2.

Гайка М10х1,25                                                              Q330C10                                                                             шт.           2

12 3.

Втулка стабилизатора                                                   А21-2906025                                                                       шт.           2

13 4.

Втулка металлическая                                                  А21-2906027                                                                       шт.           2

14 5.

Болт                                                                                Q18410135                                                                          шт.           2

15 6.

Болт                                                                                Q1840825                                                                            шт.           2

16 7.

Фиксатор втулки стабилизатора                                   А21-2906031                                                                       шт.           2

17 8.

Втулка стабилизатора                                                   А21-2906013                                                                       шт.           2

18

О 19 1. Удерживая гайку (поз.2) открутить болт (поз.5), извлечь втулку металлическую (поз.4) и втулку стабилизатора (поз.3) из стабилиза-

20

тора поперечной устойчивости (поз.1).

21

22 2.

Открутить болты (поз.6), снять фиксатор втулки стабилизатора (поз.7) и отсоединить втулку стабилизатора (поз.8) от стабилиза-

23

тора поперечной устойчивости (поз.1).

24

МК/КТТП

ТП. 75.051

39





ГОСТ 3.1118 форма 1б





Передняя подвеска DС14BХ – 2901002

2























































Снятие втулок стабилизатора поперечной

устойчивости

25480917.

75.051

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 3. Выполнить переход (1,2) для противоположной стороны.

03

04 4.

Произвести контроль визуальным осмотром общего состояния деталей.

05

При обнаружении отклонений устранить неисправности, изношенные и поврежденные детали заменить.



06

Т 07 1. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

08 2.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

09 3.

Очки защитные 02-76 ГОСТ 12.4.013-85.

10 4.

Ветошь.

11

12

13

14

15

16

17

18



19

20

21

22



23

24

МК/КТТП

ТП. 75.051

40
