ГОСТ 3.1118 форма 1б
Передняя подвеска DС14BХ – 2901002 2
Установка нижних рычагов в сборе 25480917. 75.051 А Цех Уч РМ Опер Код, наименование операции Обозначение документа Б Код, наименование оборудования СМ Проф. Р УТ КР КОИД ЕН ОП Кшт Тпз Тшт К/М Наименование детали, сб. единицы или материала Обозначение, код ОПП ЕВ ЕН КИ Н.расх. 01 О 02 1. Установить по месту крепления на подрамнике передней подвески (поз.10) передний рычаг в сборе (поз.4). 03 04 2. Закрепить передний рычаг в сборе (поз.4) на подрамнике передней подвески (поз.10) болтами (поз.9, поз.11) с Мкр=180 Нм. 05 06

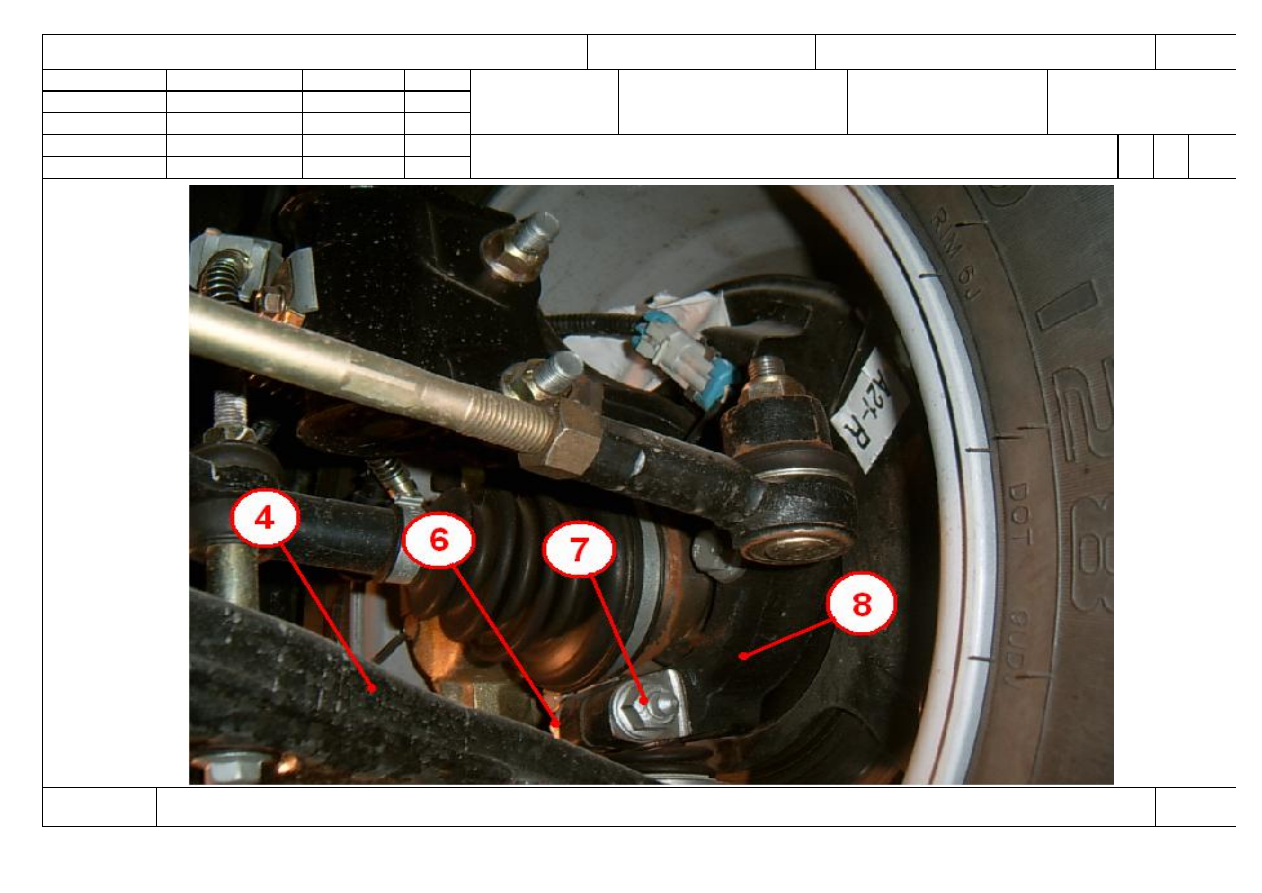

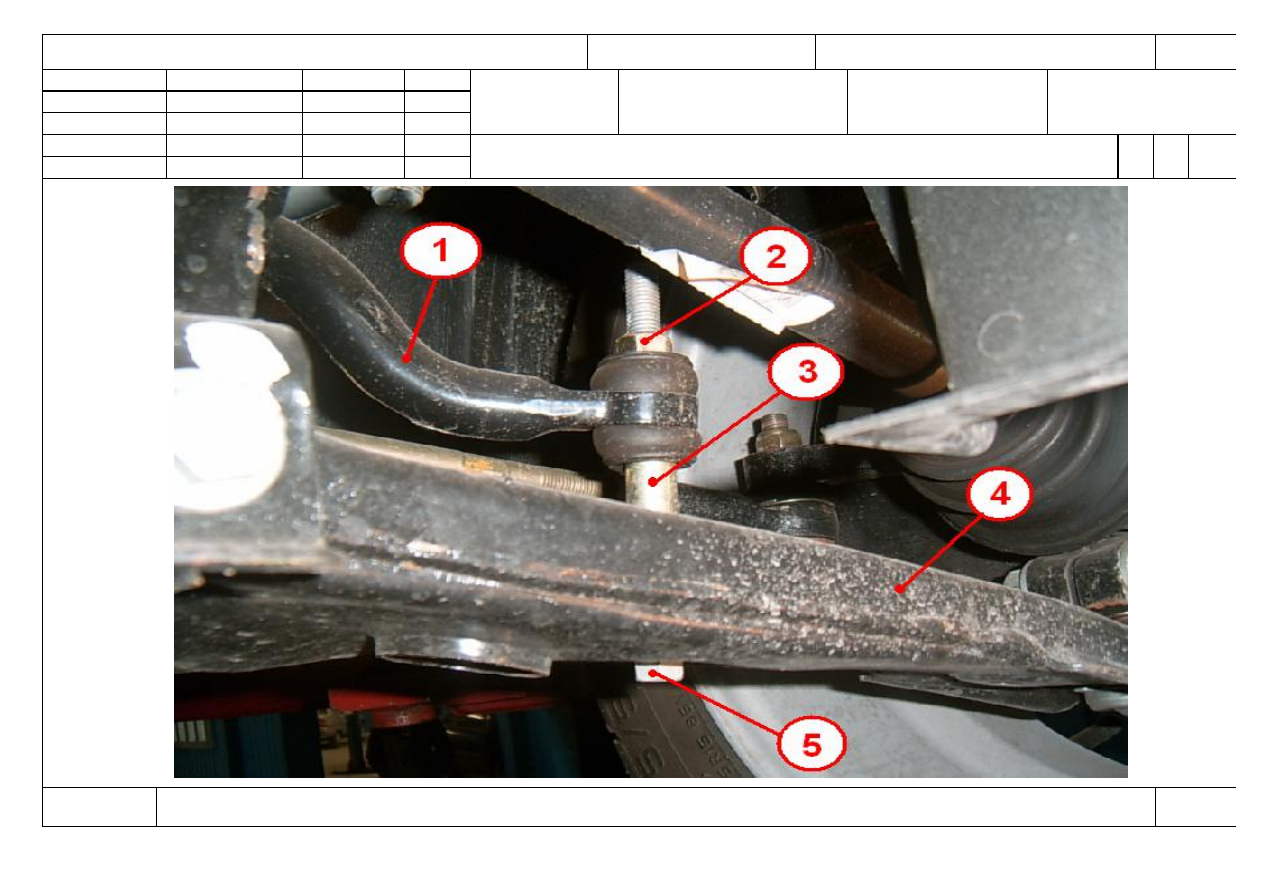

3. Установить втулку (поз.3), во втулку установить болт (поз.5) и закрепить нижний рычаг в сборе (поз.4) гайкой (поз.2) с Мкр=50Нм. 07 08 4. Подсоединить нижний рычаг в сборе (поз.4) к поворотному кулаку (поз.8), вставить болт (поз.6) в отверстие клеммного соединения 09 ( рычаг-поворотный кулак) и закрепить гайкой (поз.7) с Мкр=110 Нм. 10 11 5. Выполнить переходы (1,2,3,4) для противоположной стороны. 12 13 6. Приподнять автомобиль и вывести специальную технологическую опору (домкрат для трансмиссий и коробок передач типа КЕ-32 14 0,3 тн.) из-под подрамника передней подвески (поз10). 15 16 7. Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции. 17 18 19 20 21 22 23 24 МК/КТТП ТП. 75.051 33
|
