Автомобили Chery: руководства по ТО - часть 273

ГОСТ 3.1118 форма 1б

Снятие-установка передней

Снятие шарового шарнира

25480917.

75.048

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О 02 3. Извлечь болты (поз.4) из переднего рычага (поз.12) и снять пружинную пластину (поз.2).

04 4.

Открутить гайку (поз.11) крепления крайней втулки (поз.7) стабилизатора (поз.6) к переднему рычагу (поз.12),

снять шайбу (поз.10) и уплотнительное кольцо (поз.9).

07 5.

Отсоединить шаровой шарнир (поз.1) от поворотного кулака (поз.5) при помощи съемника шаровой опоры.

Т 09 1. Универсальный набор слесарного инструмента

типа 889N «HAZET» или 5919 U/S «Beta».

10 2.

Съёмник шарового шарнира КМ-333.

МК/КТТП

ТП. 75.048

ГОСТ 3.1118 форма 1б

Снятие-установка передней подвески

Установка шарового шарнира

25480917.

75.048

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 035 Слесарно-сборочная 3

03 (

См. КЭ лист 21-22)

Выполнить операцию 015

Б 06 Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

М 08 1. Шаровой шарнир А11-2909060 шт. 1

Пружинная пластина шаровой опоры А11-2909070 шт. 1

10 3.

Болт крепления шарового шарнира к поворотному кулаку шт. 1

11 4.

Болт крепления шарового шарнира к переднему рычагу N10127702 шт. 3

12 5.

Поворотный кулак А11-3001011АВ шт. 1

13 6.

Стабилизатор А11-2906010 шт. 1

14 7.

Крепление крайней втулки стабилизатора А11-2906021 шт. 1

15 8.

Втулка стабилизатора крайняя А11-2906023 шт. 1

16 9.

Уплотнительное кольцо А11-2906025 шт. 2

17 10.

Шайба А11-2906027 шт. 1

18 11.

Гайка N0111862 шт. 1

19 12.

Рычаг передний А11-2909010 шт. 1

О 21 1. Совместить шаровой шарнир (поз.1) с передним рычагом (поз.12).

23 2.

Придерживая шаровой шарнир (поз.1), совмещенный с рычагом (поз.12), установить сверху пружинную пластину (поз.2) и

зафиксировать болтами (поз.4).

МК/КТТП

ТП. 75.048

ГОСТ 3.1118 форма 1б

Снятие-установка передней

Установка шарового шарнира

25480917.

75.048

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О 02 3. Совместить соответствующее отверстие на переднем рычаге (поз.12) с креплением крайней втулки стабилизатора (поз.7).

04 4.

Завести палец шарового шарнира (поз.1) в место крепления на поворотном кулаке (поз.5).,

06 5.

Установить фиксирующий болт (поз.3) наживить гайку.

08 6.

Затянуть гайку фиксирующего болта с Мкр=80Нм.

10 7.

Надеть на крепление (поз.7) крайней втулки стабилизатора уплотнительное кольцо (поз.9) с шайбой (поз.10), и наживить

гайку (поз.11).

13 8.

Затянуть болты крепления шарового шарнира к переднему рычагу с Мкр.=30 Нм (26 - 32 Нм).

15 9.

Затянуть гайку крепления крайней втулки стабилизатора с Мкр=25Нм.

17 10.

Произвести визуальный контроль комплектации, качества сборки и момента затяжки резьбовых соединений.

Т 19 1. Универсальный набор слесарного инструмента

типа 889N «HAZET» или 5919 U/S «Beta».

20 2.

ПК 10-100 Нм, 1/2" 7452-100 типа HAZET.

МК/КТТП

ТП. 75.048

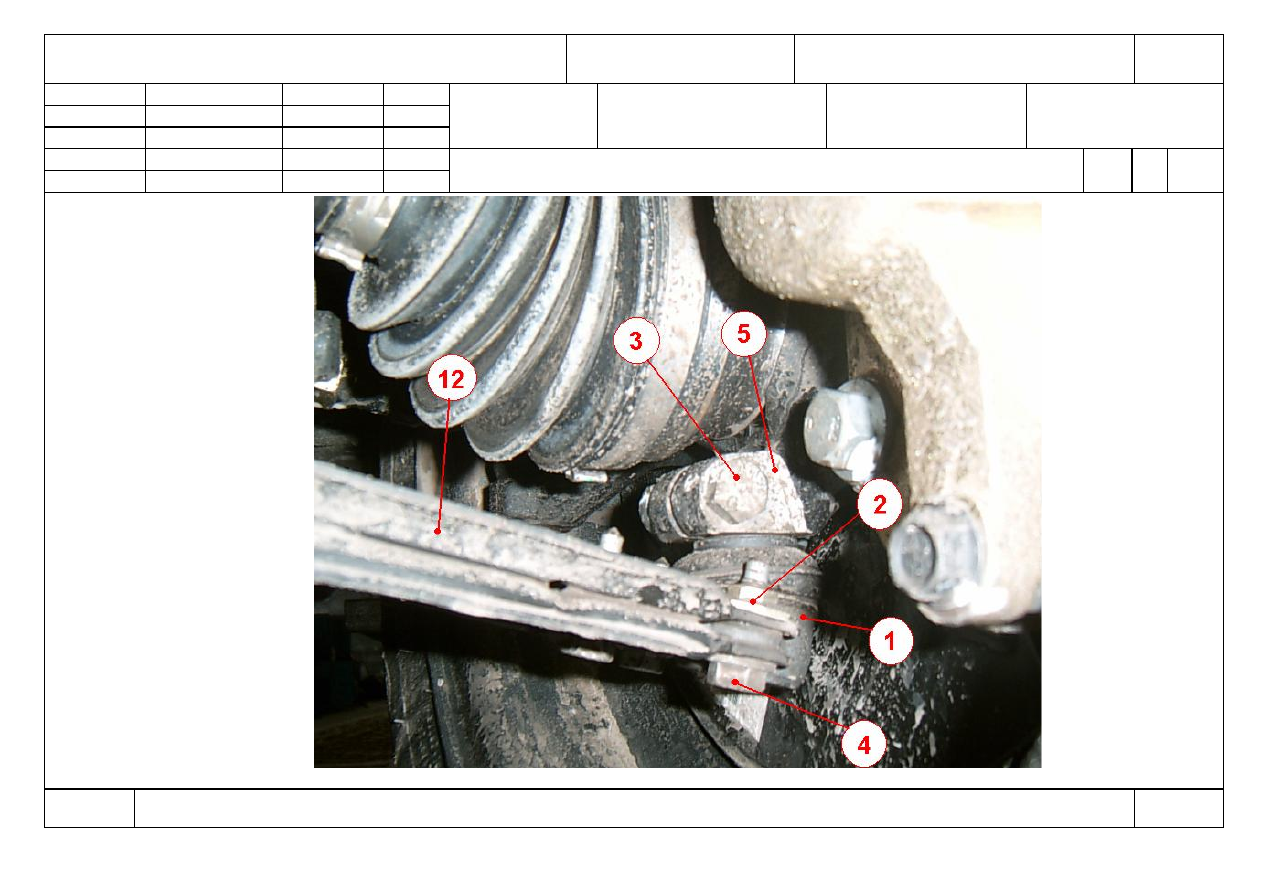

ГОСТ 3.1105 форма 2

Снятие-установка передней

подвески

Разраб.

Лихачев

ЗАО «ЗАЗ»

Проверил Шишкин

25480917.

75.048

Н. контр. Лагода

Снятие-установка шарового шарнира

О1

030-

035

КЭ

ТП 75.048
