Снятие-установка передней подвески



подвески

13





























































Установка амортизационной стойки.

25480917.

75.048

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



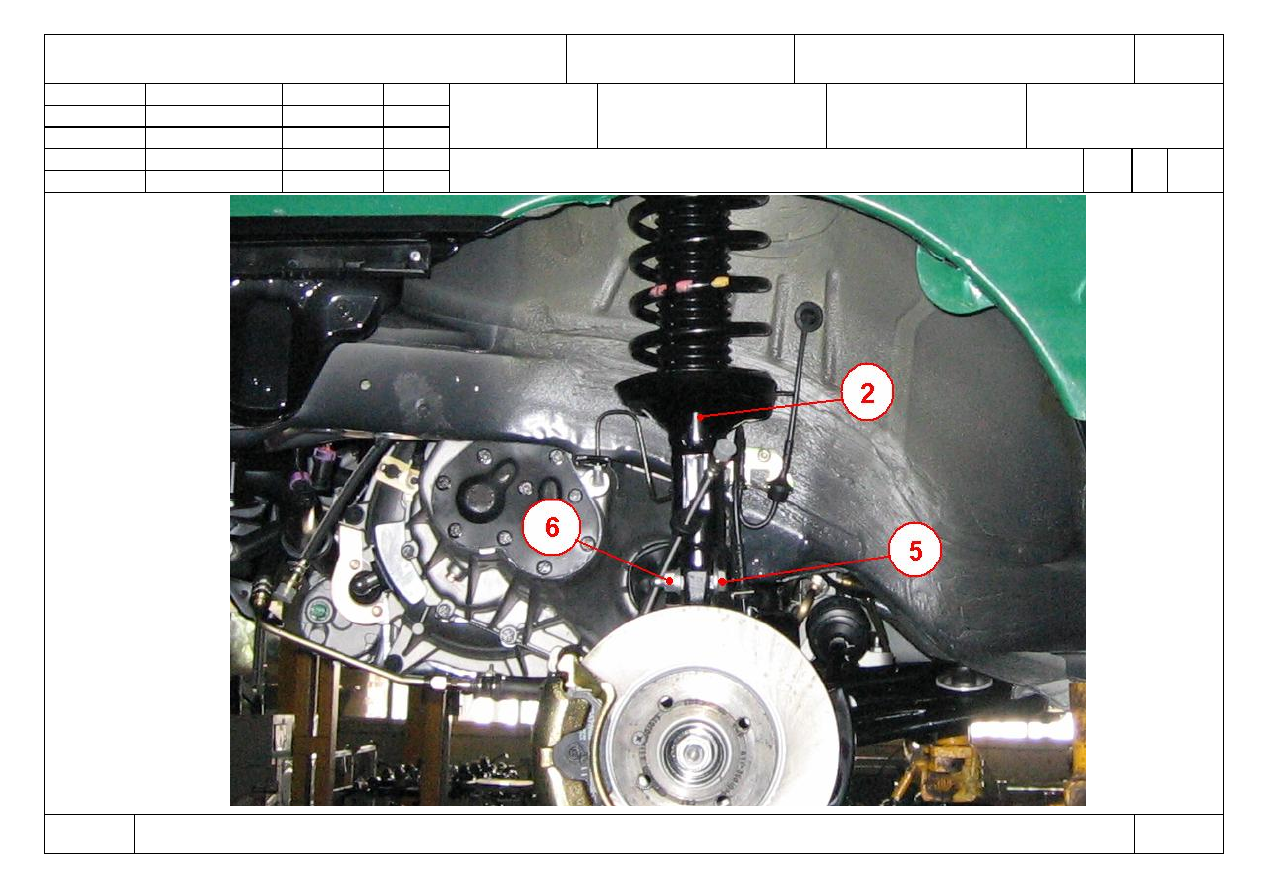

О 02  6. Установить провод датчика скорости с крепления расположенного у основания амортизационной стойки.

03

04  7.

Затянуть гайку (поз.3) с Мкр.=60 Нм (52 - 63 Нм).

   05

06



 8.

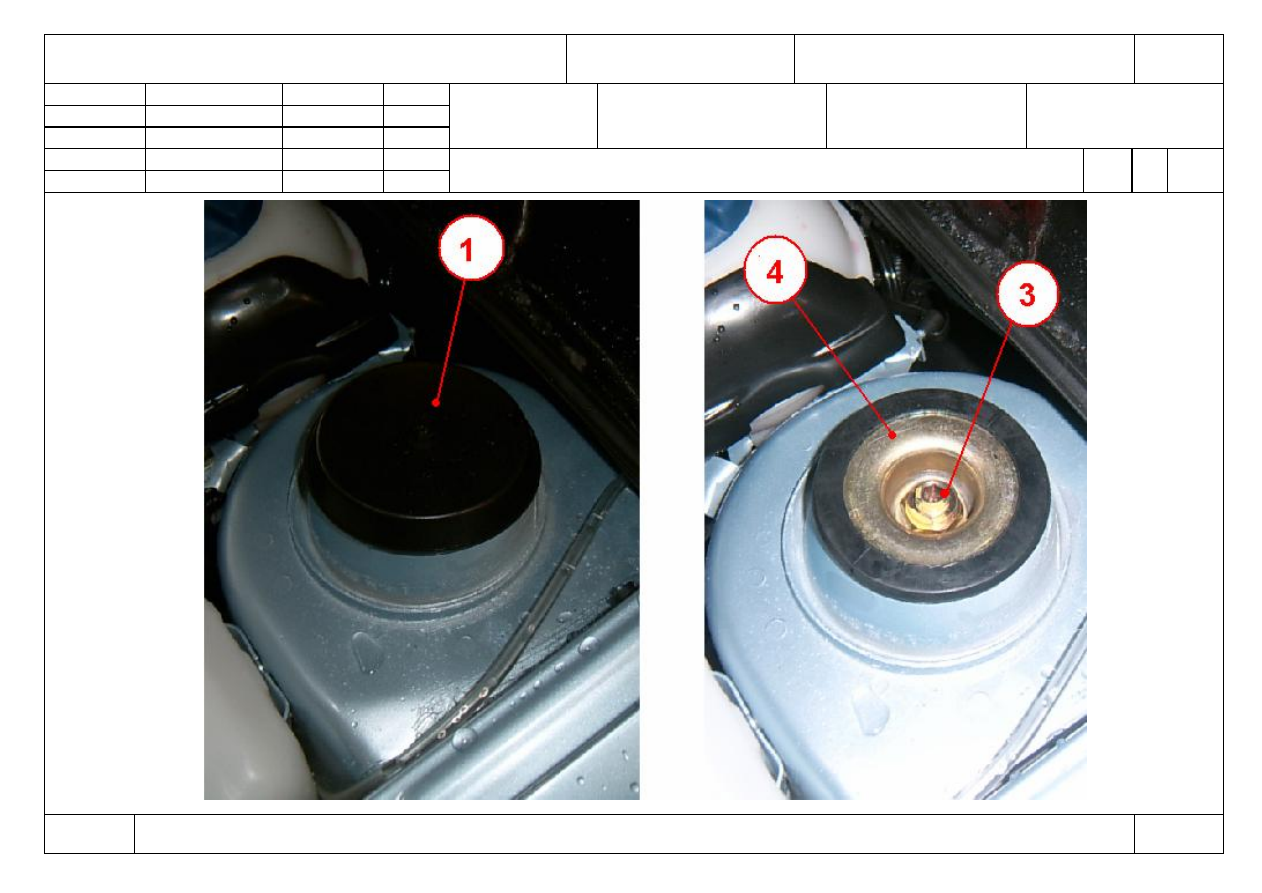

Установить декоративный колпачок  верхнего крепления передней стойки (поз.1)

07

08  9.

Произвести визуальный контроль комплектации, качества сборки и момента затяжки резьбовых соединений.

 09

Т 10  1. Ключ  S22, 1/2"  2593-22 типа HAZET.

11  2.

Ключ  S7  2593-1  типа HAZET.

12  3.

ПК 10-100 Нм, 1/2" 7452-100 типа HAZET.

 13  4.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

14

15

16

17

18

19

20

 21

22

23

24

МК/КТТП

ТП. 75.048

13





































ГОСТ 3.1105  форма 2





Снятие-установка передней

подвески

14



Разраб.

Лихачев

















ЗАО «ЗАЗ»



Проверил  Шишкин











    25480917.

 75.048













Н. контр.  Лагода





Снятие-установка амортизационной стойки

О1



020-

025





































































КЭ

ТП 75.048

14



ГОСТ 3.1105  форма 2





Снятие-установка передней

подвески

15



Разраб.

Лихачев

















ЗАО «ЗАЗ»



Проверил  Шишкин











    25480917.

 75.048













Н. контр.  Лагода





Снятие-установка амортизационной стойки

О1



020-

025


































































КЭ

ТП 75.048

15

ГОСТ 3.1118  форма 1б





Снятие-установка передней подвески

16





























































Снятие шарового шарнира

25480917.

75.048

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                              030   Слесарно-сборочная                                          3

03                             (

См. КЭ лист 20-22)



04



Выполнить операцию



010



 05

Б  06                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

М  08  1. Шаровой шарнир                                                                  А11-2909060                                              шт.                          1

 09



 2.

Пружинная пластина шаровой опоры                                 А11-2909070                                              шт.                          1

10  3.

Болт крепления шарового шарнира к поворотному кулаку                                                                   шт.                          1

11  4.

Болт крепления шарового шарнира к переднему рычагу     N10127702                                              шт.                          3

 12  5.

Поворотный кулак                                                                А11-3001011АВ                                          шт.                           1

13  6.

Стабилизатор                                                                      А11-2906010                                                шт.                           1

14  7.

Крепление крайней втулки стабилизатора                       А11-2906021                                               шт.                            1

15  8.

Втулка  стабилизатора крайняя                                         А11-2906023                                               шт.                            1

16  9.

Уплотнительное кольцо                                                     А11-2906025                                                шт.                            2

17  10.

Шайба                                                                                А11-2906027                                                шт.                            1

18  11.

Гайка                                                                                  N0111862                                                    шт.                             1

19  12.

Рычаг передний                                                                А11-2909010                                               шт.                             1

20

О 21  1. Открутить гайку крепления шарового шарнира (поз.1) к поворотному кулаку (поз.4) и вынуть болт (поз.3).

22

23  2.

Открутить болты (поз.4) крепления шарового шарнира (поз.1) к переднему рычагу (поз.12).

24

МК/КТТП

ТП. 75.048

16
