ГОСТ 3.1118  форма 1б





Передняя подвеска

42





























































Установка амортизационной стойки

25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т  02 1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”

03
04 2.

Динамометрический ключ  М кр. 0 –120 Н.м (0 -12) кгс.м.

 05



 06

07



08



  09

10

11

 12
 13

14

15

16

17

18

19

 20

 21

22

23

24

МК/КТТП

ТП. 75.047

42





ГОСТ 3.1105  форма 2





Передняя подвеска

43



Разраб.



Вербовецкий















ЗАО «ЗАЗ» ОС



Проверил



Шишкин











    25480917.

 75.047













Н. контр.



Лагода





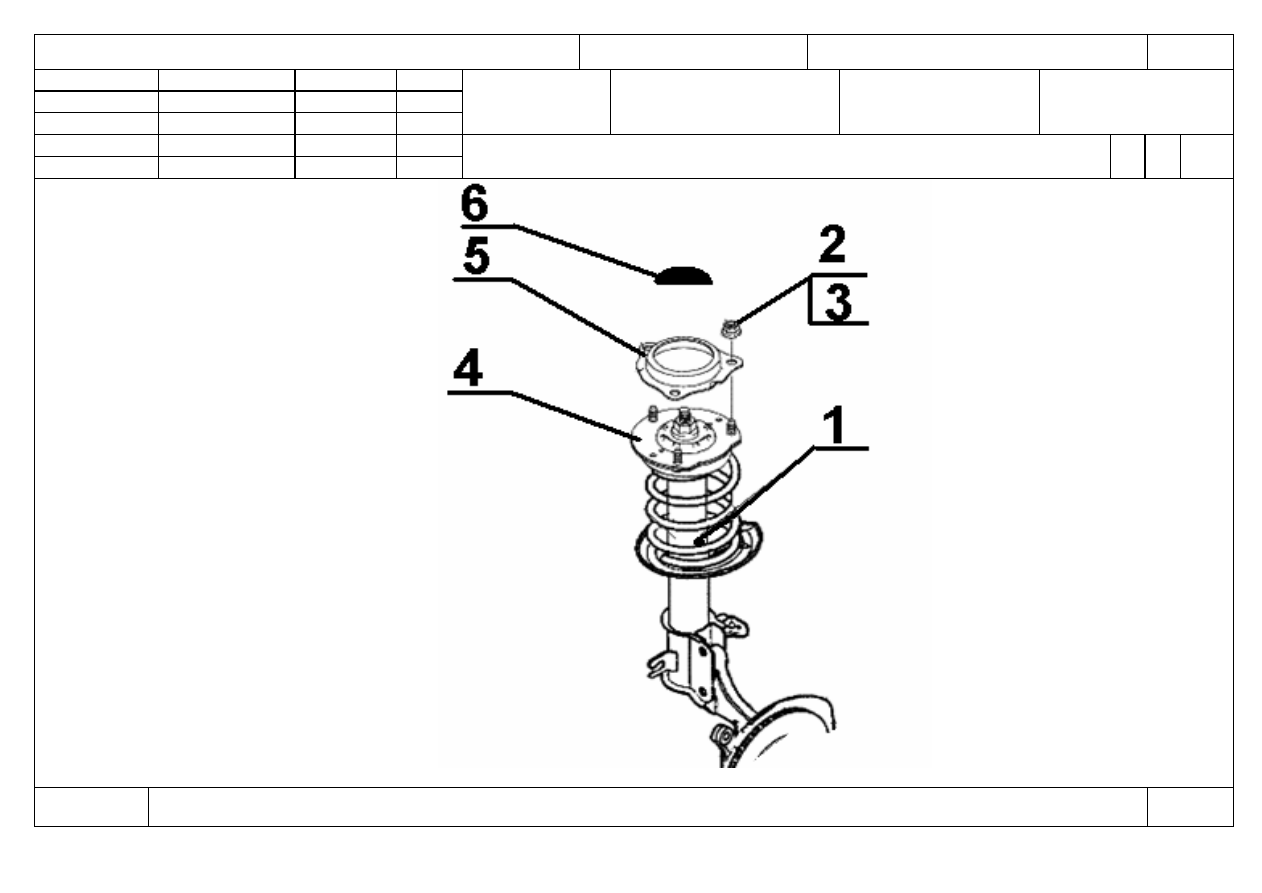

Снятие-установка амортизационной стойки

О1



080-

085




 Оп. 080-085


































КЭ

ТП 75.047

43




ГОСТ 3.1118  форма 1б





Передняя подвеска

44





























































Прокачка тормозной системы

25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02

     090

Слесарно-сборочная  (КЭ лист 48)               3

03



Выполнить операцию  005.

04

Б 05                         Подъемник                                                    Q=3т.

06

Слесарно-сборочный верстак                     7051-146



07

Тележка                                                         7043-334

08

Установка для наполнения системы тормозов с емкостью для сбора жидкости.

  09                           ( См. инструкцию  ТИ 75 –001  «Технологическая инструкция по обслуживанию системы тормозов».)

10

11  1.

Вата х/б одежная            ГОСТ5679-91                                                                                                кг                                    0,08

12  2.

Тормозная жидкость «Нева-Супер» (ДОТ-4)  ТУ У 6-05761264.046-96                                            л                                     0,34

13                                                                                                                                                                                             (

полная замена)

О 14 1. Заполнить тормозной бачок тормозной жидкостью.

15

16 2.

Произвести удаление воздуха с тормозной системы (Прокачать тормоза согласно инструкции ТИ 75-001 для данной

17

тормозной системы), обеспечив при этом:

18 2.1

Порядок прокачки:

 19  -

левое заднее колесо;

 20  -

левое переднее колесо;

21  -

правое заднее колесо:

22  -

правое переднее колесо.

23 2.2.

При прокачке поддерживать уровень жидкости в тормозном бачке больше половины бачка.

24

МК/КТТП

ТП. 75.047

44




ГОСТ 3.1118  форма 1б





Передняя подвеска

45





























































Прокачка тормозной системы

25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О  02 3. Проверить операцию прокачки тормозов нажатием на тормозную педаль. Если педаль «мягкая» произвести прокачку системы

03

повторно до получения «жесткой» педали. Проверить момент затяжки клапанов выпуска воздуха М кр. 14,0...18 Н.м (1,4…1,8 кгс.м).

04

 05 4.

Протереть следы тормозной жидкости, оставшейся на трубках и на узлах автомобиля.

06

07

Т 08  1. Ключ динамометрический   Мкр. 2…20 Н.м (0,2…2,0 кгс. м)

  09  2.

Насадка накидная с разрезом  S 8.

10  3.

Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

11  4.

Очки защитные ЗПЗ 12.4.003 -80.

12  5.

Урна 9615-237

13

14

15

16

17

18

 19

 20

21

22

23

24

МК/КТТП

ТП. 75.047

45
