ГОСТ 3.1118  форма 1б





Передняя подвеска

34





























































Снятие тормозного диска и ступичного узла

25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            065      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 37).

04

Выполнить операции   005, 010, 020, 060.

 05



Б 06                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К  09 1. Болт крепления диска                                                  Q 2540616                                                                        шт.            2

10 2.

Диск переднего тормоза                                              В11-3501075                                                                    шт.            2

11 3.

Ступица с подшипником в сборе                                В11-30001030                                                                   шт.            2

 12 4.

Кулак поворотный                                                        В11-3001011 / В11-3001011АВ                                       шт.            1/1

 13 5.

Кожух защитный                                                           В11-3501077                                                                    шт.             2

14 6.

Болт                                                                               Q184 B1230                                                                      шт.             6

15

О 16 1. Установить кожух защитный поз. 5 и ступицу с подшипником в сборе поз. 3 на кулак поворотный поз. 4 и закрепить

17

болтами поз. 6 с Мкр= 120-128 Нм.

18

19 2.

Установить диск переднего тормоза поз. 2 на ступицу с подшипником в сборе поз. 3 закрепить болтом поз. 1 с Мкр=7-9 Нм.

20

 21 3.

Выполнить переходы (1-3)  для противоположной стороны.

Т 22  1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”

23  2.

Приспособление для утапливания поршня суппорта 1471 F«BETA»

24  3.

ДК 2-35 Нм 9х12.

МК/КТТП

ТП. 75.047

34





ГОСТ 3.1105  форма 2





Передняя подвеска



35



Разраб.

Вербовецкий

















ЗАО «ЗАЗ» ОС



Проверил



Шишкин











    25480917.

 75.047













Н. контр.



Лагода





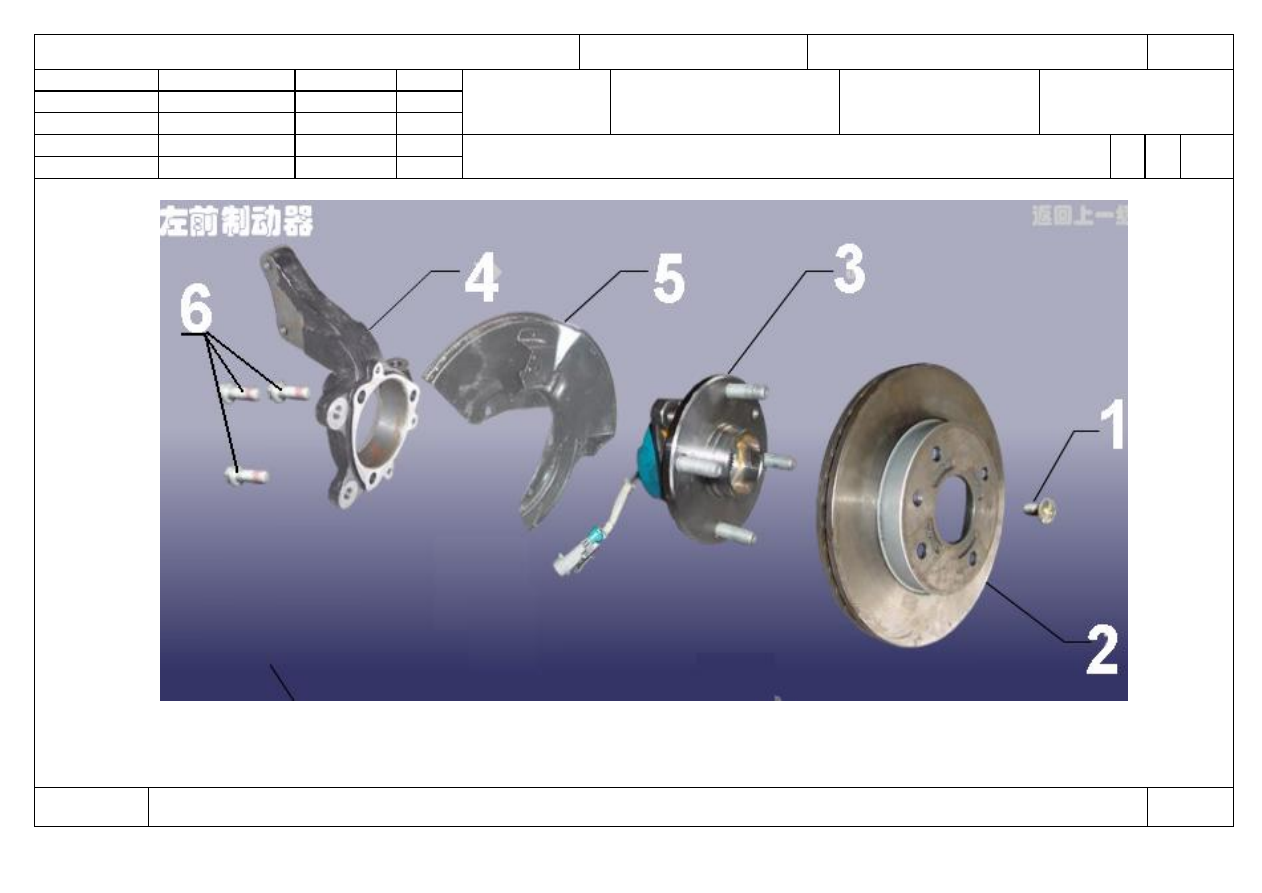

Снятие-установка тормозного диска и ступичного узла



О1



060-

065


   Оп.060-065





































КЭ

ТП 75.047

35




ГОСТ 3.1118  форма 1б





Передняя подвеска

36





























































Снятие кулака поворотного

25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            070      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 38).

04

Выполнить операции   005, 010, 050 .

 05



Б 06                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К  09 1. Стойка амортизационная в сборе                                 В11XJ-QHZ                                                                        шт.            2

10 2.

Кулак поворотный                                                           В11-3001011 / В11-3001011 АВ                                       шт.           1/1

11 3.

Болт                                                                                                                                                                            шт.            4

 12 4.

Гайка                                                                                                                                                                            шт.            4

 13

14

О 15 1. Открутить гайку  поз. 4 и снять болты поз. 3 и отсоединить кулак поворотный поз. 2 от стойки амортизационной поз. 1;

16

17 2.

Повторить переход 1 для противоположной стороны.

18

Т 19  1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”

 20  2.

ДК 10-100 Нм 1/2".

 21

22

23

24

МК/КТТП

ТП. 75.047

36




ГОСТ 3.1118  форма 1б





Передняя подвеска

37





























































Установка кулака поворотного



25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            075      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 38)

04

Выполнить операции   005, 010, 050.

 05



Б 06                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К  09 1. Стойка амортизационная в сборе                                 В11XJ-QHZ                                                                        шт.            2

10 2.

Кулак поворотный                                                           В11-3001011 / В11-3001011 АВ                                       шт.           1/1

11 3.

Болт                                                                                                                                                                            шт.            4

 12 4.

Гайка                                                                                                                                                                            шт.            4

 13

О 14 1. Установить кулак поворотный поз. 2 на амортизационную стойку поз. 1, совместить отверстия и закрутить

15

гайку поз. 4 с Мкр= 70…90 Н.м, удерживая болт поз. 3.

16

17 2.

Повторить переход 1 для противоположной стороны.

18

Т 19  1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”

 20  2.

ДК 10-100 Нм 1/2".

 21

22

23

24

МК/КТТП

ТП. 75.047

37
