Автомобили Chery: руководства по ТО - часть 264







































ГОСТ 3.1118  форма 1б





Передняя подвеска

30





























































Подсоединение полуосей и шаровых

опор

25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            055      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 34).

 04

Выполнить операции   005, 015, 025, 035, 045 .

05





Б 06





Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К 09 1. Шайба                                                                            В11-2203207                                                                     шт.           2

 10 2.

Гайка ступицы М24, S32                                               В11-2203205                                                                     шт.           2

11 3.

Полуось правая                                                            В11-2203020ВА   (в зависимости от модели)                 шт.           1

12

В11-2203020        (в зависимости от модели)                 шт.           1

      13

В11-3AF2203020  (в зависимости от модели)                 шт.          1

14 4.

Полуось левая                                                              В11-2203010ВА   (в зависимости от модели)                  шт.          1

15

В11-2203010        (в зависимости от модели)                  шт.          1

16

В11-3AF2203010  (в зависимости от модели)                 шт.          1

  17 5.

Кулак поворотный левый                                             В11-3001011АВ  (в зависимости от модели)                   шт.          1

18

В11-3001011        (в зависимости от модели)                  шт.          1

19 6.

Кулак поворотный правый                                           В11-3001012АВ   (в зависимости от модели)                  шт.          1

20

В11-3001012        (в зависимости от модели)                  шт.          1

21

М 22 Смазка                                                                             EDS-M-8131                                                                      кг.           0,0003

23

24

МК/КТТП

ТП 75.047

30



ГОСТ 3.1118  форма 1б





Передняя подвеска

31





























































Подсоединение полуосей и шаровых

опор

25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 1. Перед установкой  смазать равномерным слоем (толщиной примерно 0,1мм) поверхность хвостовика

03

наружного шарнира полуоси (поз. 3, 4).

   04

05 2.

Выполнить переход (1) для противоположной стороны.

06



07 3.

Смонтировать цапфу наружного шарнира полуоси  (поз.3, 4) в отверстие ступицы.

08



 09 4.

Установить шайбу (поз.1) и закрутить гайку ступицы (поз.2) с Мкр=270 Нм.

 10.

    11 5.

Обжать юбку гайки (поз.1) для предохранения от проворачивания

12

      13 6.

Выполнить переходы (1,5)  для противоположной стороны.

14
15 7.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

16

Т  17 1. Головка 1/2" S=32 900-32 HAZET.

18 2.

Трещотка 1/2'' 916 SP HAZET.

19 3.

Удлинитель L=123 мм 917-5 HAZET .

20 4.

Переходник 3/4"-->1/2".

21 5.

ДК 40-800Нм  3/4".

22 6.

Гайковерт  1/2"  АТ 705В.

23 7.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

24 8.

Ветошь.

МК/КТТП

ТП 75.047

31



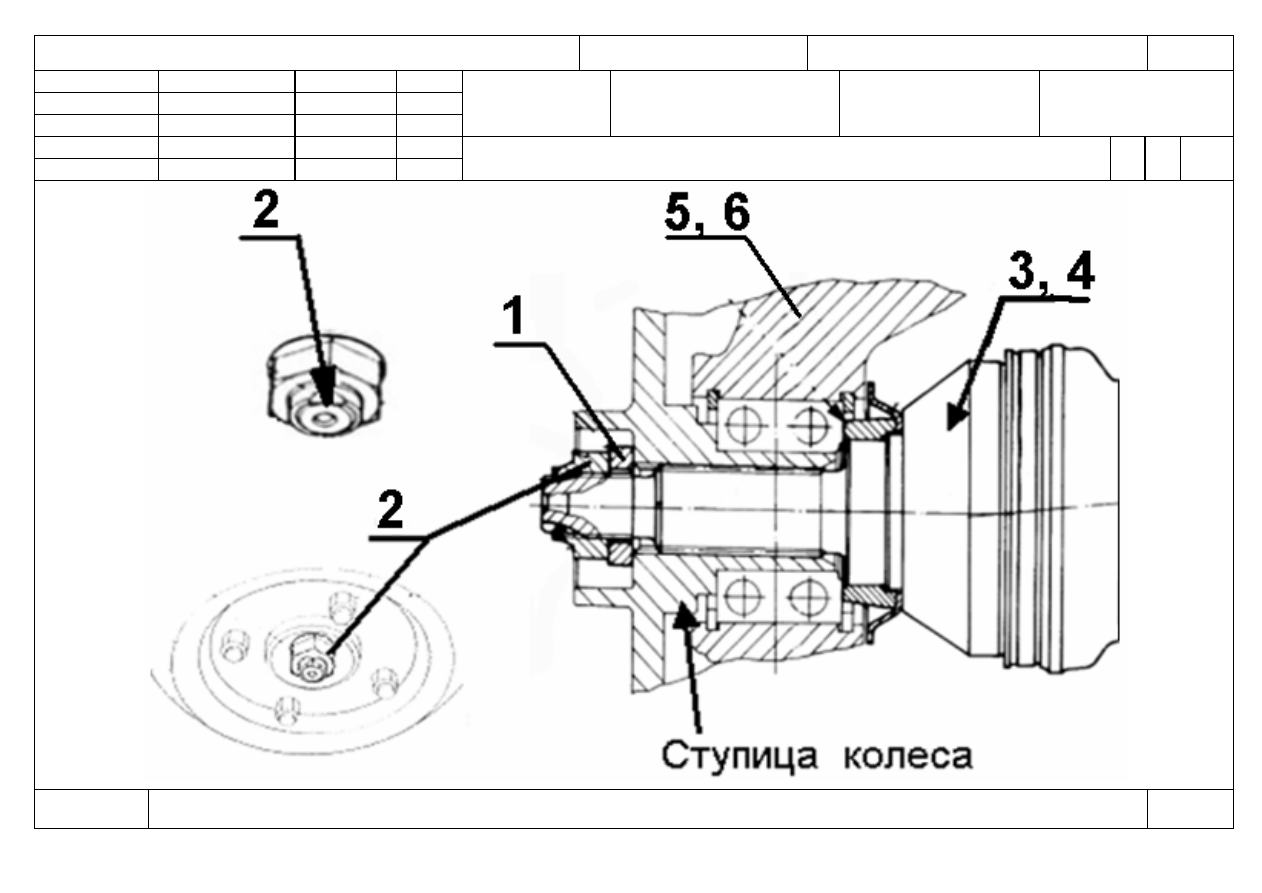

ГОСТ 3.1105  форма 2





Передняя подвеска



32



Разраб.

Вербовецкий

















ЗАО «ЗАЗ» ОС



Проверил



Шишкин











    25480917.

 75.047













Н. контр.



Лагода





Отсоединение-подсоединение полуосей

О1



050-

055


   Оп.050-055





































КЭ

ТП 75.047

32





ГОСТ 3.1118  форма 1б





Передняя подвеска



33





























































Снятие тормозного диска и ступичного узла

25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            060      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 37).

04

Выполнить операции   005, 010, 020 .

05



Б  06                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



  08



К 09 1. Болт крепления диска                                                  Q 2540616                                                                        шт.            2

10 2.

Диск переднего тормоза                                              В11-3501075                                                                    шт.            2

11 3.

Ступица с подшипником в сборе                                В11-30001030                                                                   шт.            2

12 4.

Кулак поворотный                                                        В11-3001011 / В11-3001011АВ                                       шт.            1/1

13 5.

Кожух защитный                                                           В11-3501077                                                                    шт.             2

14 6.

Болт                                                                               Q184 B1230                                                                      шт.             6

15

О 16 1. Открутить болты поз. 1 крепления диска переднего тормоза поз. 2 и снять диск со ступицы поз. 3

17

18 2.

Отсоединить колодку датчика скорости от ступицы с подшипником в сборе поз. 3.

19

20 3.

Открутить болты поз. 6, снять ступицу с подшипником в сборе поз. 3 и кожух защитный поз. 5

21 4.

Выполнить переходы (1-3)  для противоположной стороны.

22

Т 23  1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”

24  2.

Приспособление для утапливания поршня суппорта 1471 F«BETA»

МК/КТТП

ТП. 75.047

33
