ГОСТ 3.1118  форма 1б





Передняя подвеска

10





























































Установка колеса в сборе.

25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

  02

О 03 4. Закрутить гайку ступицы (поз.4) с Мкр=270 Нм, последовательно, левого/правого

 04

 05 5.

Обжать юбку гайки (поз.4) для предохранения от проворачивания, последовательно, левого/правого.

06

07 6.

Установить декоративные колпаки (поз.1), последовательно до защелкивания, левого/правого колеса.

 08

Т 09 1. Головка 1/2" S=19 900-19 HAZET.

10 2.

Головка 1/2" S=32 900-32 HAZET.

11 3.

Удлинитель L=123 мм 917-5 HAZET .

12 4.

Переходник 3/4"-->1/2".

 13 5.

ДК 40-800Нм  3/4".

14 6.

Гайковерт  1/2"  АТ 705В.

15 7.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

16

17

18

19
20

 21

 22

23

24

МК/КТТП

ТП. 75.047

10





ГОСТ 3.1105  форма 2





Передняя подвеска





11



Разработал   Вербовецкий













Проверил



Шишкин





ЗАО «ЗАЗ» ОС







25480917.

 75.047













Н. контр.



Лагода





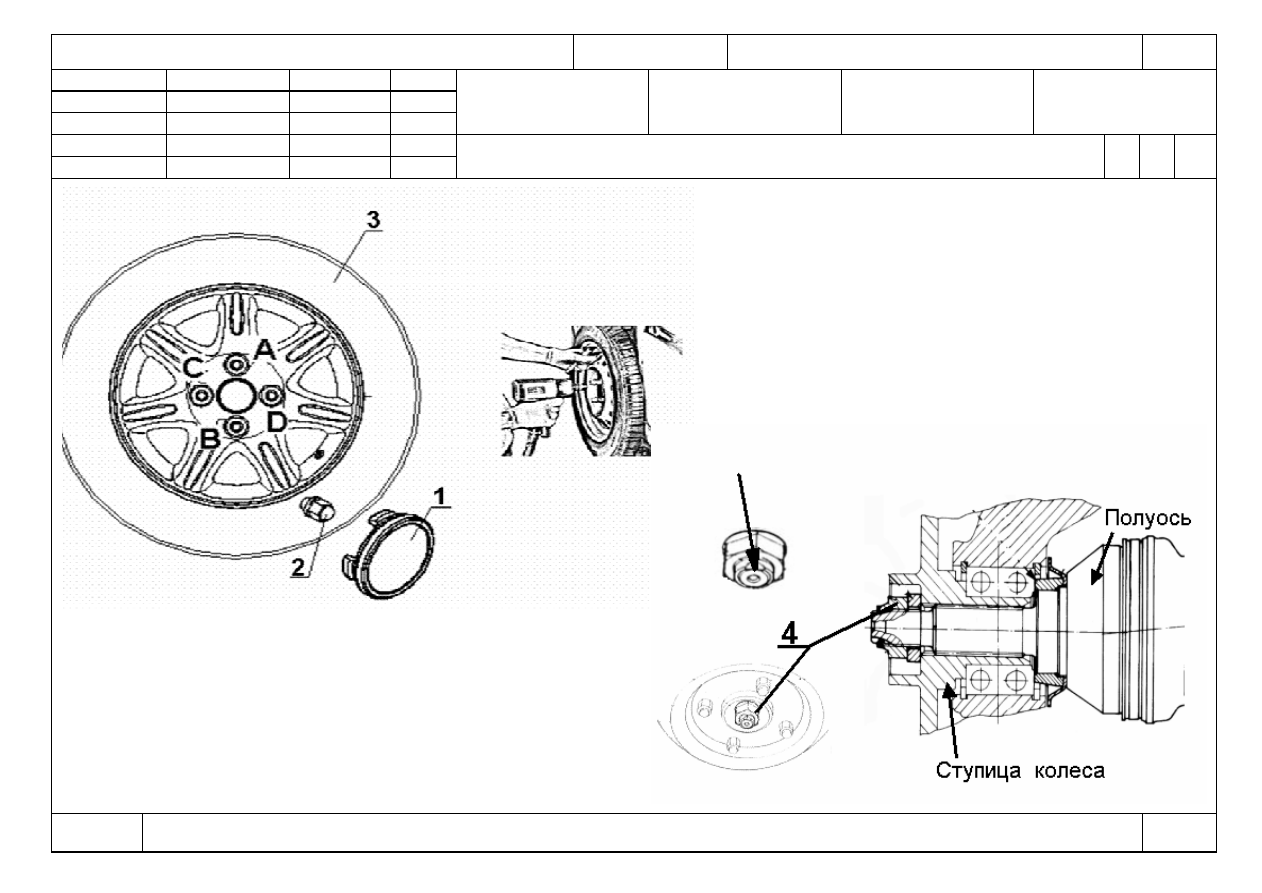

Снятие, установка колеса в сборе

О

1





010-

015











КЭ

ТП 75.047

11































ГОСТ 3.1118  форма 1б





Передняя подвеска

12





























































Снятие тормозных колодок и суппорта

25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            020      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 16).

 04

Выполнить операции   005, 010.

05





Б 06





Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К 09 1. Тормозные колодки                                                      B 11-6BH3501080                                                             шт.             4

 10 2.

Суппорт переднего тормоза                                         B 11-3501050/ B 11-3501050                                           шт.             1\1

11 3.

Кулак поворотный                                                         B 11-3001011AB/ B 11-3001012AB                                  шт.            1/1

12 4.

Болт крепления суппорта                                            Q 184B1230                                                                        шт.             4

      13 5.

Фиксатор                                                                        B11-3506021                                                                      шт.             2

14 6.

Шланг тормозной                                                          B11-3506010                                                                      шт.             2

15 7.

Болт крепления скобы суппорта                                                                                                                              шт.            4

16

О  17 1. Открутить болты (поз. 7) крепления скобы суппорта (поз. 2) сместить и снять  тормозные колодки (поз.1). прав/лев

18

19 2.

Снять фиксатор (поз. 5) крепления тормозного шланга (поз. 6).

20

21 3.

Отсоединить тормозной шланг (поз. 6) от тормозной трубки и заглушить трубку технологической заглушкой.

22

23 4.

Открутить болты (поз. 4) крепления суппорта переднего тормоза (поз. 2) от кулака поворотного (поз. 3)

24

МК/КТТП                                                                                                        ТП 75.047



12





































ГОСТ 3.1118  форма 1б





Передняя подвеска

13





























































Снятие тормозных колодок и суппорта

25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



О 02 5. Произвести контроль общего состояния: тормозных колодок – толщина тормозной колодки  не менее 7,5 мм; тормозных

03

дисков – окончательная толщина не менее 9,7 мм, осевое биение не более 0,12 мм и отсутствие трещин, глубоких рисок. При

 04

обнаружении отклонений вышеперечисленных дефектов - заменить новыми.

05

Т   06  1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”

07  2.

Приспособление для утапливания поршня суппорта 1471 F«BETA»

08

 09



 10

11

12

      13

14

15

16

  17

18
19
20
21



 22

23



24



МК/КТТП

ТП 75.047

13
