Силовой агрегат

40





Подсоединение системы охлаждения

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            055      Слесарно-сборочная                                          3

03                            (См. КЭ лист 43,44)
04                            Выполнить операции   005, 050.

 05

Б 06                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07                            Осмотровая канава
08

К 09 1. Радиатор системы охлаждения двигателя                  DA11A4-1303010                                                                шт.          1

 10 2. Патрубок подводящий                                                   А11-1303110ВА                                                                  шт.          1

11 3. Патрубок    отводящий                                                  А11-1303210FА                                                                   шт.          1

  12 4. Расширительный бачок                                                 А11-1311111                                                                       шт.          1

13 5. Пробка сливная корпуса термостата                           480-1306051                                                                        шт.          1
14 6. Пароотводящая трубка расширительного бачка         А11-1303210СА                                                                  шт.          1
15 7. Питающий шланг расширительного бачка                   А11-1304313                                                                       шт.          1
16 8. Патрубок подводящий отопителя                                 А11-1303417                                                                       шт.          1
17 9. Патрубок отводящий отопителя                                    А11-1303419                                                                       шт.         1
18 10. Хомут самозажимной                                                   AQ60145                                                                              шт.         1
19 11. Хомут самозажимной                                                   AQ60126                                                                              шт.         2
20 12. Хомут самозажимной                                                   AQ60124                                                                              шт.         1

 21 13. Хомут самозажимной                                                   AQ60112                                                                              шт.         1

22 14. Хомут самозажимной                                                   AQ60140                                                                              шт.         1
23

М 24  Жидкость охлаждающая                                                   BASF Glisantin G34-91                                                        л.            8,0

МК/КТТП

ТП. 75.037

40

Силовой агрегат

 41





Подсоединение системы охлаждения

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 1. Подсоединить патрубок, отводящий отопителя  (поз.15) к отопителю салона.

03
04 2. Закрепить хомут (поз.14), обеспечив надежность соединения.

 05

06 3. Подсоединить патрубок, подводящий отопителя  (поз.13) к отопителю салона.
07
08 4. Закрепить хомут (поз.12), обеспечив надежность соединения.
09
10 5. Подсоединить питающий шланг  (поз.11) к расширительному бачку (поз.9).

11

12 6. Закрепить хомут (поз.10), обеспечив надежность соединения.

  13

14 7. Подсоединить пароотводящую трубку (поз.8) к расширительному бачку (поз.9).
15
16 8. Закрепить хомут (поз. 7), обеспечив надежность соединения.
17
18 9. Подсоединить  отводящий патрубок радиатора (поз. 6) к радиатору (поз. 2).
19
20 10. Закрепить хомут (поз. 5), обеспечив надежность соединения.
21
22 11. Подсоединить подводящий патрубок радиатора (поз. 4) к радиатору (поз. 2).

23
24 12. Закрепить хомут (поз. 3), обеспечив надежность соединения.

МК/КТТП

ТП. 75.037

41



ГОСТ 3.1118  форма 1б

Силовой агрегат

 42





Подсоединение системы охлаждения

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 13. Заправить систему охлаждения двигателя охлаждающей жидкостью, через расширительный бачок.

03

 04 14. Проверить заправку системы охлаждения двигателя охлаждающей жидкостью (в соотношении 1:1 с демводой).

05

 06 15. Уровень охлаждающей жидкости должен находиться между метками «min» и «max», находящихся на бачке.

07

 08 16. Проверить отсутствие следов пролива жидкости после заправки, при необходимости удалить ветошью.

09

 10 17. Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

11

Т 12 1. Плоскогубцы  760N1HAZET.

      13 2. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

14 3. Ветошь.

 15
 16

  17

18

 19

20
21
22

23
24

МК/КТТП

ТП. 75.037

42



ГОСТ 3.1105  форма 2



Силовой агрегат

43



Разраб.

 Лебедев


ЗАО «ЗАЗ»

 Проверил

 Шишкин



    25480917.

 75.037





 Н. контр.

 Лагода

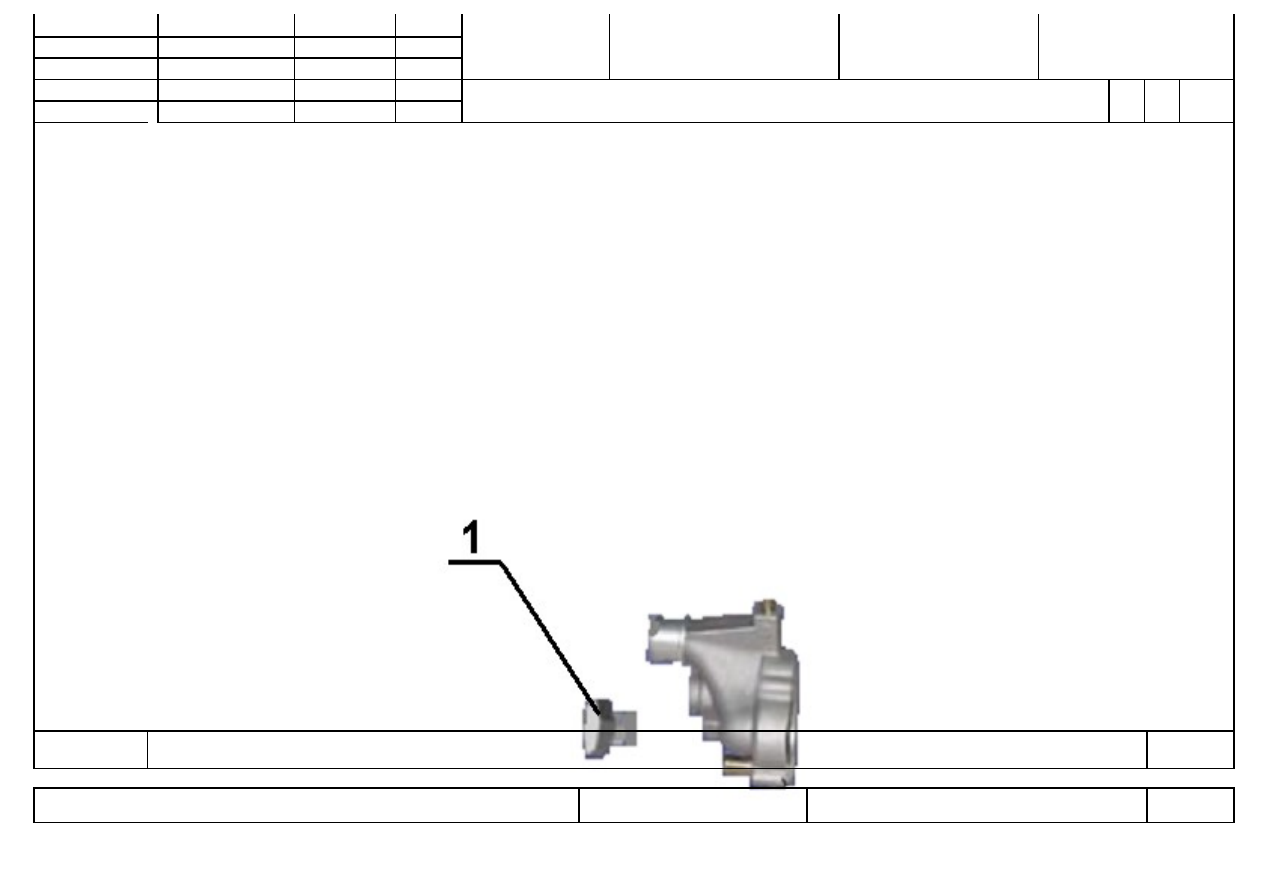

Отсоединение-подсоединение системы охлаждения

О1

050-

055

   Оп.050-055

КЭ

ТП 75.037

43



ГОСТ 3.1105  форма 2



Силовой агрегат

44
