Автомобили Chery: руководства по ТО - часть 91



Разраб.

 Лебедев


ЗАО «ЗАЗ»

 Проверил

 Шишкин



    25480917.

 75.032





 Н. контр.

 Лагода

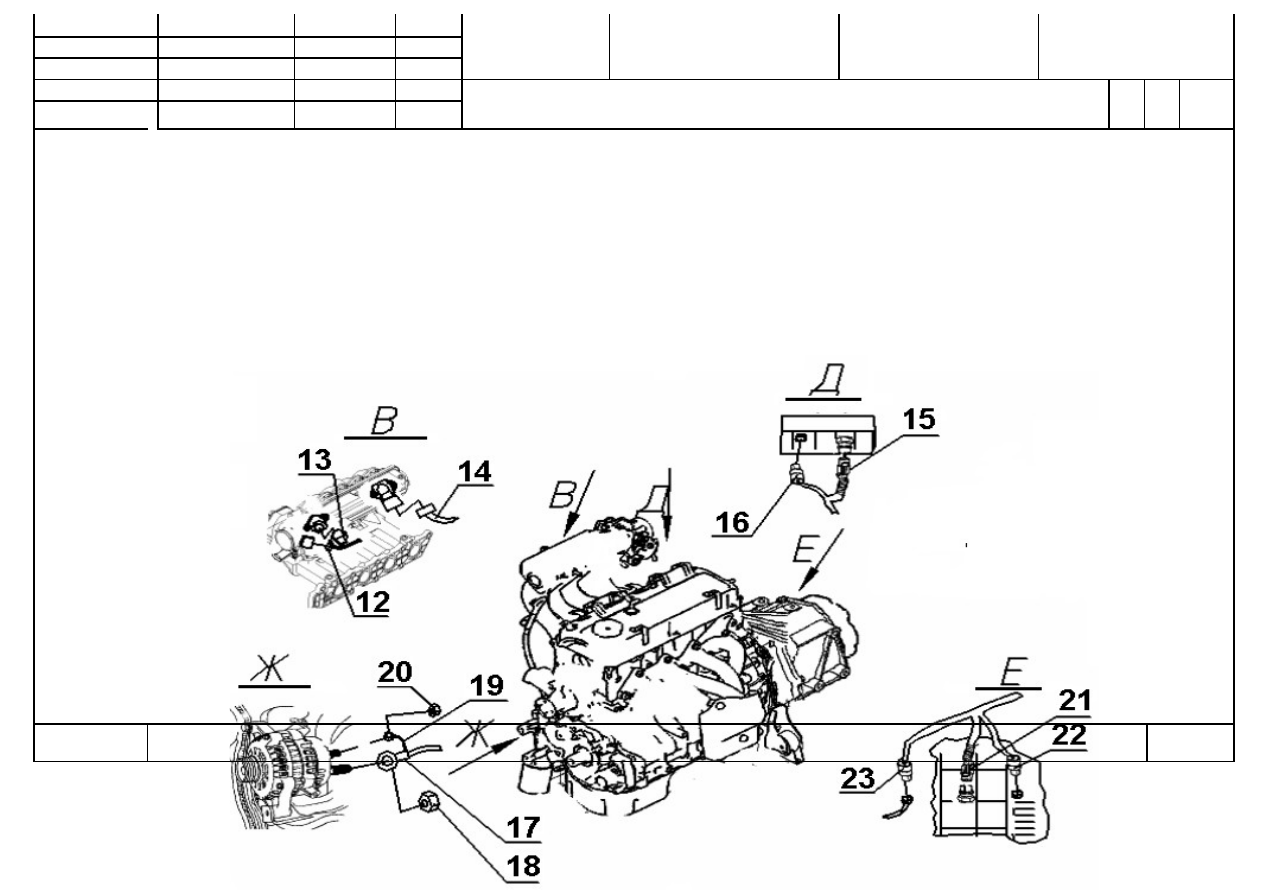

Отсоединение-подсоединение электропроводки силового

агрегата

О1

040-

045

КЭ

ТП 75.037

36



                                        ГОСТ 3.1118  форма 1б

Силовой агрегат

37





Отсоединение системы охлаждения

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            050      Слесарно-сборочная                                          3

03                            (См. КЭ лист 43,44)
04                            Выполнить операции   005.

 05

Б  06                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07                            Осмотровая канава

 08                            Ведро оцинкованное ГОСТ 20558-82

09

К 10 1. Радиатор системы охлаждения двигателя                  DA11A4-1303010                                                                шт.          1

11 2. Патрубок подводящий                                                   А11-1303110ВА                                                                  шт.          1

12 3. Патрубок    отводящий                                                  А11-1303210FА                                                                   шт.          1
13 4. Расширительный бачок                                                 А11-1311111                                                                       шт.          1
14 5. Пробка сливная корпуса термостата                           480-1306051                                                                        шт.          1
15 6. Пароотводящая трубка расширительного бачка         А11-1303210СА                                                                  шт.          1
16 7. Питающий шланг расширительного бачка                   А11-1304313                                                                       шт.          1
17 8. Патрубок подводящий отопителя                                 А11-1303417                                                                       шт.          1
18 9. Патрубок отводящий отопителя                                    А11-1303419                                                                       шт.         1
19 10. Хомут самозажимной                                                   AQ60145                                                                              шт.         1
20 11. Хомут самозажимной                                                   AQ60126                                                                              шт.         2

 21 12. Хомут самозажимной                                                   AQ60124                                                                              шт.         1
 22 13. Хомут самозажимной                                                   AQ60112                                                                              шт.         1

23 14. Хомут самозажимной                                                   AQ60140                                                                              шт.         1
24

МК/КТТП

ТП. 75.037

37

                                                                                                                                                                                                                      ГОСТ 3.1118  форма 1б



                                                                                                                                                                                                                       ГОСТ 3.1118  форма 1б

Силовой агрегат

38





Отсоединение системы охлаждения

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 1. Открутить сливную пробку (поз. 1) корпуса термостата и слить охлаждающую жидкость.

03
04 2. Закрутить сливную пробку (поз.1) корпуса термостата с Мкр=15 Нм.

 05
 06 3. Ослабить хомут (поз. 3).

07
08 4. Отсоединить подводящий патрубок радиатора (поз. 4) от радиатора (поз. 2).
09

 10 5. Ослабить хомут (поз. 5).

11

 12 6. Отсоединить  отводящий патрубок радиатора (поз. 6) от радиатора (поз. 2).

13
14 7. Ослабить хомут (поз. 7).
15
16 8. Отсоединить пароотводящую трубку (поз.8) от расширительного бачка (поз.9).
17
18 9. Ослабить хомут (поз.10).
19
20 10. Отсоединить питающий шланг  (поз.11) от расширительного бачка (поз.9).

 21
 22 11. Ослабить хомут (поз.12).

23
24 12. Отсоединить патрубок, подводящий отопителя  (поз.13) от отопителя салона.

МК/КТТП

ТП. 75.037

38





Силовой агрегат

39







Отсоединение системы охлаждения

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



О 02 13. Ослабить хомут (поз.14).

03
04 14. Отсоединить патрубок, отводящий отопителя  (поз.15) от отопителя салона.
05

Т 07 1. Плоскогубцы  760N1HAZET.

08 2. Головка 1/2" S=13 900-13 HAZET.
09 3. Трещотка 1/2'' 916 SP HAZET.
10 4. Вставка 9х12 -->1/2".

11 5. ДК 2-20 Нм 9х12.

12 6. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».
13 7. Ветошь.
14
15
16
17
18
19
20
21
22
23
24

МК/КТТП

ТП. 75.037

39
