ВНИМАНИЕ:

Тормозная жидкость очень

токсична, поэтому необхо­

димо быть предельно осто­

рожным, чтобы исключить ее

попадание на кожу и в глаза.
При попадании на кожу или в
глаза промыть проточной во­

дой и немедленно обратиться

к врачу.

Исключить попадание тор­

мозной жидкости на лакокра­
сочное покрытие кузова.

Сливать тормозную жид­

кость необходимо в заранее
подготовленную емкость.

При снятии, установке или

разборке тормозных меха­

низмов, не нажимать на пе­

даль тормоза.

Исключить попадание не­

фтепродуктов на поверхности
тормозных накладок.

1. Снять защитную крышку с

диска колеса, как показано на

рисунке.

2. Отвернуть гайки крепления

переднего колеса, как показано
на рисунке. При установке, затя­
нуть гайки с моментом затяжки

110±10Н-м.

3. Установить и поднять авто­

мобиль на подъемнике.

4. Отвернуть две гайки кре­

пления (верхнюю и нижнюю)

тормозного суппорта к пово­

ротному кулаку, как показано на
рисунке.

5. Отвернуть полый болт кре­

пления тормозного шланга к

тормозному суппорту. При уста­

новке, затянуть болт с момен­

том затяжки 16±3 Н-м.

ПРИМЕЧАНИЕ:
Быть осторожным при от­

соединении тормозного
шланга, чтобы исключить по­
падание на кожу, в глаза и на

лакокрасочное покрытие ку­
зова тормозной жидкости.

6. Снять тормозной суппорт

в сборе с тормозного диска, как
показано на рисунке.

7. Извлечь из тормозного

суппорта колодки. Затем, ис­

пользуя штангенциркуль или

линейку, измерить толщину
фрикционных накладок. При не­
обходимости, заменить тормоз­

ные колодки.

1

Л ;

8. Отвернуть болты крепле­

ния и отсоединить тормозной
суппорт от скобы, как показано
на рисунке.

9. Извлечь и проверить тех­

ническое состояние пыльника,
как показано на рисунке. При
необходимости заменить пыль­
ник новым. Промыть и очистить
поверхность контакта пыльника
с поршнем тормозного суппор­

та.

10. Извлечь поршни из тор­

мозных суппортов. Для этого:

- Установить между порш­

нем и опорной поверхностью

тормозного суппорта деревян­

ный брус.

- Используя специальный

пневматический пистолет, под­
вести сжатый воздух через от­
верстие под тормозной шланг.

ПРИМЕЧАНИЕ:
Не удерживать поршень

пальцами, возможно получе­
ние травмы.

6 ТОРМОЗНАЯ СИСТЕМА

8 1

11. Проверить техническое

состояние направляющей втул­

ки. Втулка должна перемещать­
ся плавно и без заеданий. При
обнаружении каких-либо дефек­

тов, заменить втулку новой.

ПРИМЕЧАНИЕ:
При замене, нанести на

рабочую поверхность втулки

слой смазочного материала.

12. Используя пластиковый

инструмент, извлечь уплотни-

тельное кольцо, как показано на

рисунке. Затем промыть спир­

том внутреннюю поверхность

цилиндра тормозного суппорта.
Проверить техническое состоя­
ние зеркала цилиндра тормоз­
ного суппорта. При обнаружении
каких-либо дефектов заменить

тормозной суппорт в сборе.

13. Установить пыльник

поршня тормозного суппорта.

Для этого:

- Промыть перед установкой

тормозной жидкостью корпус
тормозного суппорта и втулку.

- Установить уплотнитель-

ное кольцо в выборку с задней
части тормозного суппорта.

- Установить пыльник, как

показано на рисунке ниже.

ПРИМЕЧАНИЕ:
Перед установкой пыльни­

ка, необходимо высушить все
поверхности контакта, ис­
пользуя сжатый воздух.

15. Перед установкой тор­

мозного суппорта в сборе, необ­

ходимо проверить техническое

состояние тормозных дисков.

- Используя микрометр, из­

мерить толщину тормозного

диска в не менее, чем 8 точках.

- Если толщина диска мень­

ше предельно допустимой, не­

обходимо заменить тормозной

диск новым.

ПРИМЕЧАНИЕ:
При замене тормозного

диска с одной стороны, необ­
ходимо производить замену
диска и с другой стороны.

14. Установить поршень в

тормозной суппорт, используя

набор специального оборудова­
ния, как показано на рисунке.

16. Установить специаль­

ные стойки и индикатор часо­
вого типа так, как показано на
рисунке. Затем, проворачивая

тормозной диск, измерить его

биение. Если величина биения
тормозного диска более, чем

предельно допустимая, необхо­

димо заменить диск.

17. Установка и сборка про­

изводится в последовательно­
сти обратной снятию.

6 ТОРМОЗНАЯ СИСТЕМА

8 2

6.3 ЗАДНИЕ ТОРМОЗНЫЕ МЕХАНИЗМЫ

1.1 Снятие и установка

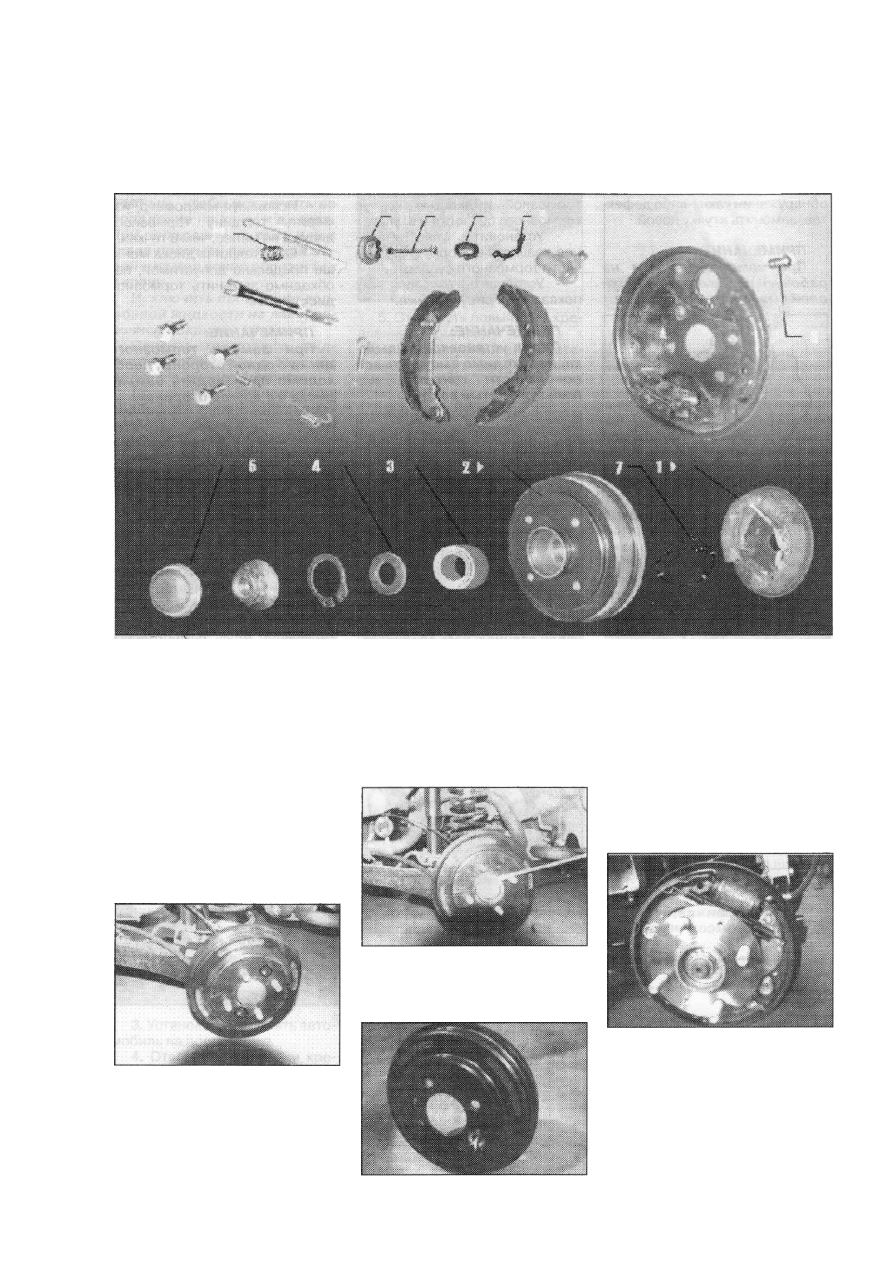

1. Тормозной механизм в сборе 2. Тормозной барабан 3. Подшипник ступицы заднего колеса 4.

Уплотнительная манжета 5. Крышка 6. Болт крепления 7. Датчик частоты вращения заднего колеса 8.

Зажим тормозного шланга 9. Зажим тормозного шланга 10. Распорный шток 11. Пружинная пластина
задней тормозной колодки 12. Пружина

ПРИМЕЧАНИЕ:
Выполнять все предписанные выше указания при работе с задними тормозными механиз­

мами.

1. Отвернуть гайки крепления

и снять задние колеса.

2. Используя крестовую от­

вертку, вывернуть два устано­
вочных винта из тормозного

барабана, как показано на ри­
сунке.

5. Произвести визуальный

осмотр тормозного механизма

для проверки технического со­

стояния.

4. Снять тормозной барабан.

При необходимости, допуска­

ется использовать пластиковый

молоток для снятия барабана.

3. Используя отвертку, снять

грязезащитную крышку, указан­
ную на рисунке ниже.

6 ТОРМОЗНАЯ СИСТЕМА

6. При необходимости, от­

вернуть центральную гайку кре­
пления и снять подшипник коле­

са, используя торцовый ключ,

как показано на рисунке. При

установке, затянуть гайку с мо­

ментом затяжки 250±10 Н-м.

8 3

7. Используя специальные

плоскогубцы, отсоединить трос
стояночного тормоза.

8. Используя плоскогубцы,

снять верхнюю возвратную пру­
жину, как показано на рисунке.

9. Используя плоскогубцы,

снять нижнюю возвратную пру­
жину.

10. Сжать пружинную пласти­

ну, используя плоскогубцы, за­

тем провернуть по часовой или

против часовой стрелки на 90°
распорный шток, как показано
на рисунке. Затем извлечь шток
из тормозного механизма.

11. Снять обе тормозные ко­

лодки.

12. Отсоединить и снять пру­

жину, чтобы разъединить тор­

мозные колодки.

13. Отвернуть три болта кре­

пления, указанные на рисунке.

14. Снять рабочий тормозной

цилиндр, произвести проверку

его технического состояния.

15. Установка производится

в последовательности обратной

снятию.

6.4 СТОЯНОЧНЫЙ ТОРМОЗ

1. Ручка стояночного тормоза 2. Болты крепления 3. Трос стояночного тормоза 4, 5. Тросы правого

и левого задних колес
