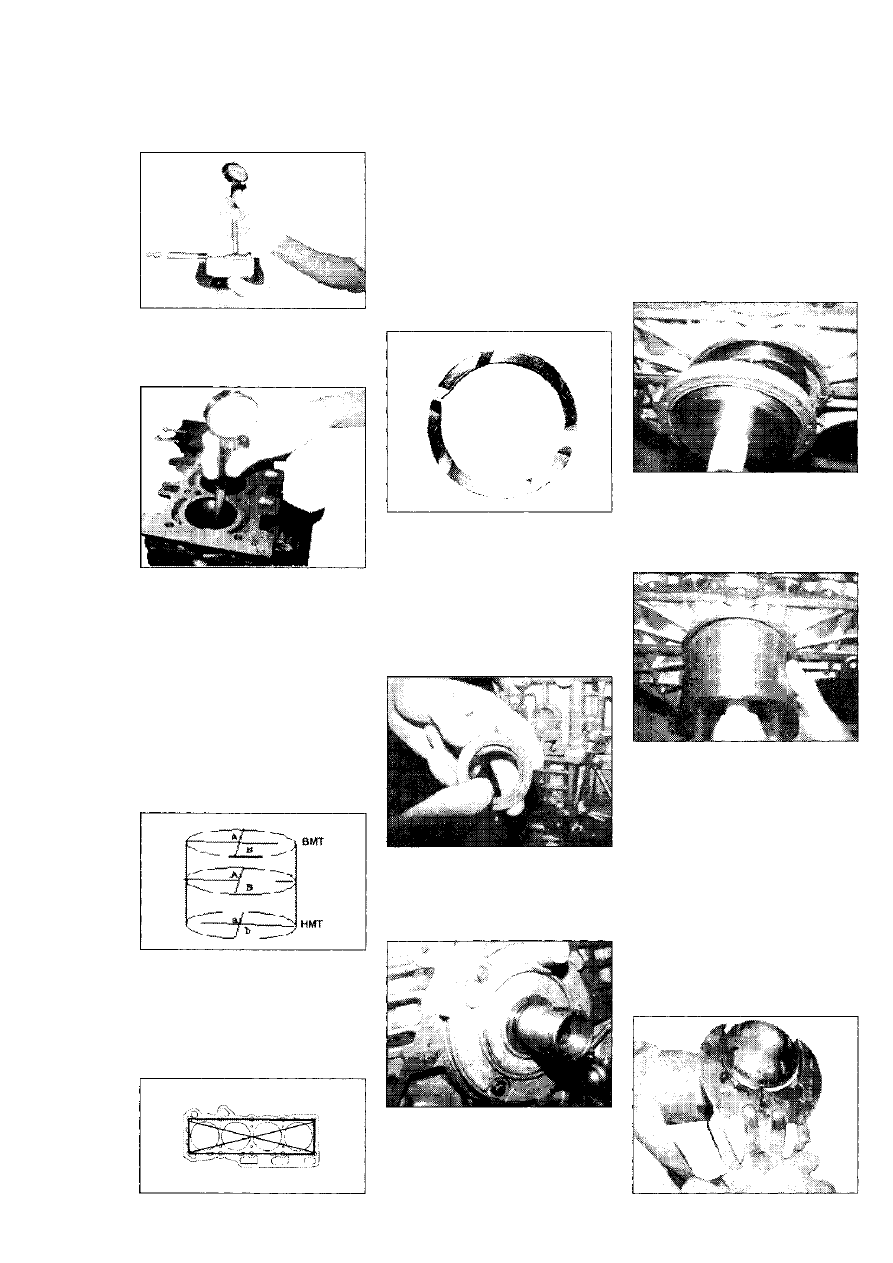

- Установить нутромер в ци­

линдр и покачивая его в преде­
лах 15°, установить и отметить

величину отклонения.

- Измерение необходимо

произвести в двух взаимнопер-
пендикулярных плоскостях на

трех уровнях (ВМТ, НМТ и сред­

нее положение), как показано на
рисунке.

- Для получения величины

овальности, необходимо из раз­
мера А вычесть размер В.

- Если из величины наруж­

ного диаметра в ВМТ вычесть
величину размера в НМТ, можно
получить значение конусности
гильзы цилиндра.

10. Используя набор щупов

и специальную линейку, изме­
рить величину неплоскостности
поверхности разъема блока ци­

линдров с головкой блока в пло­

скостях, указанных на рисунке
ниже.

1.3 Сборка

1. Сборка производится в

последовательности обратной

снятию, с учетом приведенных

ниже условий.

- При установке упорных по­

луколец, необходимо чтобы вы­
борки для подвода моторного

масла были направлены от ко­

ленчатого вала.

тельной манжетой.

- Нанести тонкий слой мо­

торного масла на поверхности

контакта блока цилиндров и

уплотнительной манжеты.

- Установить уплотнитель-

ную манжету на направляющую
специального приспособления,
как показано на рисунке.

2. Установка передней уплот­

нительной манжеты коленчатого
вала:

- Очистить поверхности

контакта уплотнительной ман­

жеты, коленчатого вала и блока

цилиндров. Затем нанести на

уплотнительную манжету тон­

кий слой моторного масла.

- Используя специальное

приспособление, запрессовать
новую уплотнительную манжету
коленчатого вала, как показано
на рисунке.

4. При установке поршня в

сборе в цилиндр двигателя, не­
обходимо расположить замки

колец в противоположных друг

другу направлениях.

- Используя специальное

приспособление, запрессовать
новую уплотнительную манжету
в блок цилиндров, как показано
на рисунке ниже.

о

5. Установку поршневых ко­

лец необходимо производить
с помощью специального при­
способления, как показано на

рисунке.

3. Установка задней уплотни­

тельной манжеты коленчатого

вала.

- Прочистить и промыть по­

верхности контакта с уплотни-

2 ДВИГАТЕЛЬ

4 5

8. При установке вкладышей

подшипника, необходимо быть
предельно внимательным, что­
бы не нарушить их расположе­
ние.

10. Установить шатунно-

поршневую группу в цилиндр,
используя специальное при­
способление для сжатия порш­
невых колец, как показано на
рисунке.

9. Шатунные крышки изго­

товлены методом отламывания,

что позволяет установить крыш­
ки на соответствующие им ша­
туны.

- Момент затяжки болтов

крепления шатунных крышек
составляет 25±3 Н-м, затем до­
вернуть на 90±5° по часовой
стрелке.

11. Установить шатунные

крышки и затянуть болты кре­
пления с требуемым моментом

затяжки (см. выше).

12. Установить и затянуть

болты крепления крышек корен­

ных опор коленчатого вала в по­

следовательности указанной на

рисунке ниже, с моментом за­

тяжки 45±5 Н-м и с последующим
доворачиванием на 180±10°.

13. Затянутьболты крепления

рамки лестничного типа блока
цилиндров в последовательно­
сти указанной на рисунке ниже.
Момент затяжки болтов крепле­
ния 20+3 Н-м.

ПРИМЕЧАНИЕ:
Цифры в кружках указывают на последовательность затягивания болтов крепления крышек

коренных опор коленчатого вала.

2 ДВИГАТЕЛЬ

4 6

ПРИЛОЖЕНИЕ К ГЛАВЕ

Момента затяжки резьбовых соединений

Резьбовое соединение

Н-м

Пробка отверстия для сливания масла из блока цилиндров

20+5

Крышка коренной опоры коленчатого вала

45±5 180+10

Рамка к блоку цилиндров

20+3

Датчик детонации к блоку цилиндров

20+0.5

Шатунная крышка к шатуну

25±3 90±5

Масляный насос в сборе к блоку цилиндров

8+3

Сепаратор моторного масла к рамке блока цилиндров

8+3

Сапун к масляному поддону

25±3

Масляный поддон к рамке блока цилиндров

15+3

Водяной насос системы охлаждения к блоку цилиндров

8+3

Крышка опор распределительного вала

9.5±1.5

Блок регулировки фаз к первой крышке опоры
распределительного вала

8+3

Болты крепления головки блока цилиндров к блоку цилиндров

50±5

Крышка головки блока цилиндров в головке блока цилиндров

8+3

Датчик положения распределительного вала к крышке головки

блока цилиндров

8+0.5

Кронштейн к головке блока цилиндров

20+5

Задняя часть корпуса шестерен привода

газораспределительного механизма

5+2

Механизм изменения фаз к распределительному валу

120±5

Шестерня привода распределительного вала

120±5

Крышка механизма изменения фаз газораспределения
впускного распределительного вала

30

Крышка механизма изменения фаз газораспределения
выпускного распределительного вала

30

Крепления масляного фильтра

25+3

Опора масляного фильтра к блоку цилиндров

20+5

Датчик давления моторного масла к масляному фильтру

12±2

Термостат в сборе к головке блока цилиндров

8+3

Крышка термостата к корпусу термостата

8+3

Датчик температуры охлаждающей жидкости

20+5

Шестерня коленчатого вала

130±10 65±5

Шкив коленчатого вала к шестерне

25±5 30±5

Маховик к коленчатому валу

15±5 30±5

Зубчатое колесо датчика к маховику

8+2

Натяжитель приводного ремня ГРМ к блоку цилиндров

27±3

Ролик ремня привода ГРМ к головке блока цилиндров

40+5

Передняя нижняя крышка механизма привода ГРМ

8+3

Передняя верхняя крышка механизма привода ГРМ

8+3

Кронштейн крепления компрессора кондиционера к блоку
цилиндров (М8х25)

10+3

Кронштейн крепления компрессора кондиционера к блоку
цилиндров (М8х65)

30+3

Насос гидроусилителя рулевого управления к кронштейну

20+5

Генератор в сборе к кронштейну крепления

30+5

Нижний кронштейн крепления генератора к блоку цилиндров

40+5

Катушка зажигания к кронштейну крепления

8+3

Свечи зажигания

30+3

Впускной коллектор к головке блока цилиндров (болты)

3+2

2 ДВИГАТЕЛЬ

4 7

Резьбовое соединение

Н-м

Впускной коллектор к головке блока цилиндров (гайки)

8+3

Корпус дроссельной заслонки к патрубку системы впуска

8+3

Кронштейн к впускному патрубку

20+5

Трубка щупа для измерения уровня моторного масла

8+3

Выпускной коллектор к головке блока цилиндров (болт)

12+3

Выпускной коллектор к головке блока цилиндров (гайка)

20+5

Термоизоляционное покрытие выпускного коллектора

20+5

Кронштейн возвратного патрубка системы смазки

20+5

Специальное оборудование и инструмент

Внешний вид/номер

Наименование

СН-20002

Оправка для установки уплотнительной манжеты распределительного вала

СН-20003

Приспособление для установки коленчатого вала

СН-20005

Оправка для установки задней уплотнительной манжеты коленчатого вала

СН-20006

Рукоятка для оправки установки уплотнительной манжеты коленчатого вала

С Н-20007

Направляющая для установки передней уплотнительной манжеты коленчатого вала

СН-20008

Оправка для установки передней уплотнительной манжеты коленчатого вала

СН-20009

Приспособление для блокировки маховика отвращения

CH-2G0I0

Приспособление для правильной установки распределительного вала

СН-200Н

Приспособление для установки уплотнительной манжеты распределительного вала
