Система климат-контроля    8-7

1 .  Регуляторы температуры

для водителя и пассажира

переднего сиденья .

2 .  Регулятор скоростных

режимов вентилятора .

3 .  OFF (выкл ., вентилятор) .
4 .  Сиденья водителя и перед-

него пассажира с функци-

ями обогрева и вентиляции

(при соответствующей

комплектации) .

5 .  AUTO (выключатель

автоматического режима) .

6 .  Выключатель режима

обогрева стекол .

7 .  Электрообогреватель

заднего стекла .

8 .  Выключатель режима

рециркуляции воздуха .

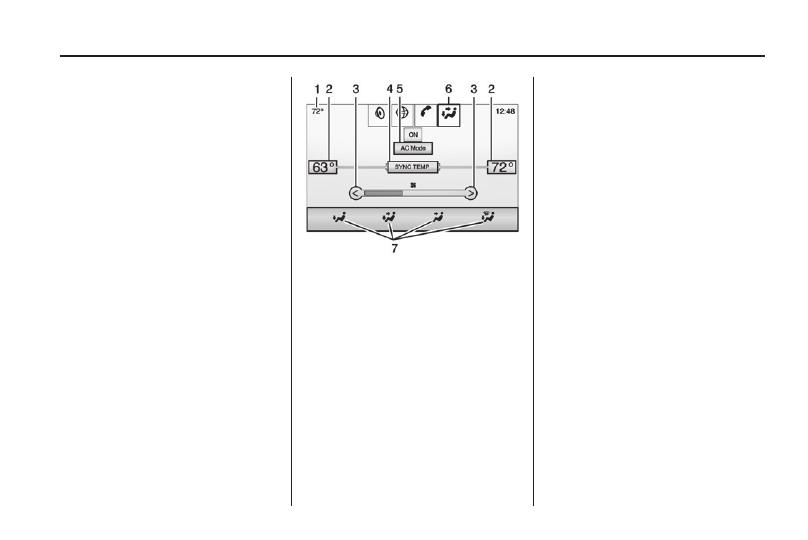

Управление климат-контролем

с помощью сенсорного экрана

1 .  Дисплей наружной

температуры .

2 .  Дисплеи значений

температуры для водителя

и пассажира переднего

сиденья .

3 .  Регулятор скоростных

режимов вентилятора .

4 .  SYNC TEMP (режим

синхронизированной

температуры) .

5 .  AC Mode (режим кондицио-

нирования воздуха) .

6 .  Выбор режима распреде-

ления воздушных потоков

климат-контроля

7 .  Переключатель режимов

подачи воздуха .

Сенсорный экран системы

климат-контроля

Выбрав  кнопку  CLIMATE  на  на-

чальном экране информационно-

развлекательной  системы  или

кнопку,  расположенную  на  лотке

приложений  сенсорного  экрана,

можно управлять скоростным ре-

жимом  вентилятора,  режимами

подачи  воздуха  и  установками

режима синхронизированной тем-

пературы (SYNC) работы системы

климат-контроля .  Выбор  пози-

ций  можно  выполнять  на  первой

отображаемой  странице  в  меню

системы  климат-контроля .  См .

Руководство  пользователя  ин-

формационно-развлекательной

системы .

8-8    Система климат-контроля

Сенсорный экран системы

климат-контроля

При  нажатии  кнопок  на  панели

управления  на  короткое  время

появляется экран состояния кли-

матической  системы .  В  данном

режиме можно регулировать рас-

пределение воздушных потоков .

Автоматический режим

работы

Данная  система  автоматически

управляет  скоростью  вращения

вентилятора,  режимами  подачи

воздуха,  включением  и  выключе-

нием системы кондиционирования

в целях обогрева или охлаждения

воздуха в пассажирском салоне .

При  горящем  индикаторе  или  на-

личии  надписи  AUTO  на  сенсор-

ном  экране  система  находится

в  автоматическом  режиме  управ-

ления .  Если  режимы  подачи  воз-

духа или скорость вращения вен-

тилятора  регулируются  вручную,

данный светодиод гаснет и на дис-

плее  отображаются  соответству-

ющие  символы  для  настройки .

Автоматический  режим  может

отключаться  индивидуально  для

установки параметров по выбору .
Для  активации  автоматического

режима:
1 .  Нажмите кнопку AUTO .
2 .  Выберите значение темпера-

туры .  Подождите  некоторое

время,  чтобы  температура

стабилизировалась .  Затем

установите  значение  тем-

пературы,  при  которой  вам

будет наиболее комфортно .

Для  снижения  расхода  топлива

и  более  быстрого  охлаждения

пассажирского  салона  в  жар-

кую  погоду  может  автоматически

включаться  режим  рециркуляции .

При  этом  контрольная  лампа  ре-

жима рециркуляции не загорается .

Нажмите

 для выбора режима

рециркуляции;  при  повторном  на-

жатии  этой  кнопки  будет  выбран

режим притока наружного воздуха .
В  меню  пользовательских  на-

строек  можно  выбрать  британ-

ские  или  метрические  единицы

измерения .  См .  «Настройки»

в  разделе  «Комбинация  прибо-

ров», стр. 5-9.
OFF  (выкл.,  вентилятор):  дан-

ная  кнопка  позволяет  включать

и  выключать  вентилятор .  При

этом  возможность  управления

температурой  и  распределением

воздушных потоков сохраняется .

  (Переключатель  выбора

значений  температуры  для  во-

дителя  и  пассажира  переднего

сиденья):  значения  температуры

можно устанавливать отдельно для

водителя  и  пассажира  переднего

сиденья .  С  помощью  данных  кно-

пок  производится  выбор  значения

Система климат-контроля    8-9

желаемой  температуры .  Нажмите

и  удерживайте  нажатой  соответ-

ствующую  кнопку  для  быстрого

увеличения или уменьшения значе-

ния выбираемой температуры .
SYNC  TEMP  («Режим  синхрони-

зированной температуры»): на-

жмите кнопку SYNC на сенсорном

экране  для  приведения  всех  на-

строек  системы  климат-контроля

к  параметрам,  заданным  для

места водителя . В режиме синхро-

низированного  управления  пара-

метры  системы  климат-контроля

задаются  с  места  водителя .  При

установке  параметров  с  места

водителя  отображается  надпись

SYNC, когда управление темпера-

турой не синхронизировано .

Режим ручного управления

 или

 (управление ско-

ростными  режимами  вентиля-

тора): нажимайте кнопки на панели

управления  или  кнопки  на  сенсор-

ном  экране  для  увеличения  или

уменьшения  скорости  вращения

вентилятора .  Для  ускоренной  ре-

гулировки  скорости  вращения

вентилятора  нажмите  и  удержи-

вайте  нажатыми  кнопки  на  панели

управления или кнопки сенсорного

экрана .  Отображается  скорость

вращения  вентилятора .  Нажатие

любой из кнопок приводит к отклю-

чению  автоматического  режима,

и  скоростным  режимом  вентиля-

тора можно управлять вручную . Для

перехода  в  автоматический  режим

нажмите  кнопку  AUTO .  Для  отклю-

чения вентилятора и системы кли-

мат-контроля  нажмите  и  удержи-

вайте  нажатой  кнопку  уменьшения

скорости  вращения  вентилятора

или  кнопку  на  сенсорном  экране

до тех пор, пока режим управления

вентилятором будет отключен .

Управление режимами подачи

воздуха
Нажмите  кнопку  CLIMATE  на  сен-

сорном экране для выбора системы

климат-контроля .  Переключатель

режимов  подачи  воздуха  исполь-

зуется  для  изменения  режимов

подачи  воздуха .  Кнопка  с  выбран-

ным направлением подачи воздуха

будет  подсвечена .  При  нажатии

любой  из  кнопок  управления  рас-

пределением  воздушных  потоков

режим  автоматического  управле-

ния  распределением  воздушных

потоков  отключается  и  выбор  на-

правления  подачи  воздуха  можно

регулировать  вручную .  Для  пере-

хода  в  автоматический  режим  на-

жмите кнопку AUTO .
Для  изменения  текущего  режима

подачи  воздуха  выберите  один

из следующих вариантов:

 (В сторону лица): весь объем

воздуха поступает через дефлек-

торы вентиляции, расположенные

в приборной панели .

 (В сторону лица и ног): воздух

подается  через  дефлекторы  вен-

тиляции,  расположенные  в  при-

борной  панели,  и  через  воздухо-

воды, находящиеся возле пола .

  (В  сторону  ног):  воздух  по-

дается  через  воздуховоды,  рас-

положенные возле пола .

8-10    Система климат-контроля

  (В  сторону  стекол  и  пола):

данный  режим  используется  для

удаления со стекол влаги и конден-

сата . Воздух подается через возду-

ховоды, расположенные у основа-

ния ветрового стекла и возле пола .

  (Обогрев  стекол):  в  данном

режиме осуществляется ускорен-

ная очистка стекол от тумана или

наледи .  Воздух  подается  через

воздуховоды,

расположенные

у основания ветрового стекла .



При нажатии данной кнопки вклю-

чается  или  выключается  режим

обогрева стекол .
Режим A/C («Кондиционер»): на-

жмите  кнопку  AC  Mode  на  экране

сенсорного экрана для отключения

режима автоматического управле-

ния системой кондиционирования

воздуха . При выключенном венти-

ляторе  системы  климат-контроля

или отрицательной наружной тем-

пературе  система  кондициониро-

вания не включается .
При нажатии кнопки AUTO система

кондиционирования  будет  рабо-

тать в автоматическом режиме .

Автоматическое

управление

режимом  рециркуляции:  при

горящем  светодиоде  на  кнопке

AUTO  происходит  автоматиче-

ское  управление  режимом  ре-

циркуляции  для  более  быстрого

охлаждения воздуха в пассажир-

ском салоне .
Система  климат-контроля  может

быть  оснащена  датчиком,  опре-

деляющим  наличие  загрязнений

в  воздухе .  В  режиме  автомати-

ческого  управления  рециркуля-

цией может действовать система

управления  качеством  воздуха .

Для  выбора  уровня  чувствитель-

ности  датчика  системы  управле-

ния  качеством  воздуха  см .  под-

раздел  «Микроклимат  и  система

управления  качеством  воздуха»

в  разделе  «Пользовательские

настройки», стр. 5-53.

  (Режим  рециркуляции):

c помощью данной кнопки можно

переходить  от  режима  рецирку-

ляции  к  режиму  подачи  наруж-

ного  воздуха  и  наоборот .  При

включенном  режиме  рециркуля-

ции  на  кнопке  загорается  свето-

диод .  В  данном  режиме  воздух

охлаждается  быстрее  или  пре-

дотвращается  попадание  внутрь

автомобиля неприятных запахов .
При нажатии данной кнопки авто-

матический режим управления си-

стемой климат-контроля отключа-

ется . Нажмите AUTO для возврата

к автоматическому режиму; режим

рециркуляции  будет  включаться

и выключаться автоматически .
Управление  режимом  рецирку-

ляции вручную невозможно в ре-

жиме  Defrost  («Обогрев  стекол»)

или Defog («Обдув стекол») .
Auto  Defog  («Автоматическое

включение  режима  обогрева

стекол»):  cистема  климат-кон-

троля может быть оснащена дат-

чиком уровня влажности воздуха,

с  помощью  которого  определя-

ется  влажность  воздуха,  находя-

щегося  в  пассажирском  салоне .

Если  данная  функция  вклю-

чена,  в  условиях  повышенной
