Loader Bobcat 853, 853H. Manual - part 78

SPECIFICATIONS

853, 853H Loader

–9–1–

Service Manual

SPECIFICATIONS

DECIMAL & MILLIMETER EQUIVALENTS

Chart

9–17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ENGINE SPECIFICATIONS

Camshaft

9–6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Connecting Rod & Bearing

9–6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Crankshaft

9–7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cylinder Head

9–5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cylinder Liners

9–6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fuel System

9–7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Idler Gear

9–7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Oil Pump

9–7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Pistons, Pins & Rings

9–6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Rocker Arm

9–5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tappets

9–5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Valve Springs

9–5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Valve, Valve Guide & Seat Insert

9–5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

HYDRAULIC CONNECTION SPECIFICATIONS

Flare Fitting

9–12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

O–ring Face Seal Connection

9–12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

O–ring Flare Fitting

9–13

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Port Seal Fitting

9–15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Straight Thread O–ring Fitting

9–12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tubelines And Hoses

9–12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

HYDRAULIC/HYDROSTATIC FLUID SPECIFICATIONS

Specifications

9–16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

LOADER SPECIFICATIONS

Capacities

9–4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Controls

9–3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Drive System

9–4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Electrical

9–4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Engine

9–3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Hydraulic System

9–4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Loader Dimensions

9–3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Operation & Performance

9–3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tires

9–4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TORQUE SPECIFICATIONS FOR BOLTS

Torque For General SAE Bolts

9–10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Torque For General Metric Bolts

9–11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TORQUE SPECIFICATIONS FOR LOADER

Specifications

9–9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

U.S. TO METRIC CONVERSION

Chart

9–17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Page

Number

–9–2–

853, 853H Loader

Service Manual

Operating Weight



6497 lbs. (2950 kg)

. . . . . . . . . . . . . . . . . . .

Rated Operating Capcity

1700 lbs. (772 kg)

. . . . . . . . . . . . .

Tipping Load

 3420 lbs. (1533 kg)

. . . . . . . . . . . . . . . . . . . . . . .

Travel Speed

Infinitely variable 0–6.3 MPH (10,1 km/hr.)

. . . . . . . . . . . . . . . . . . . . . . . .

Controls

Vehicle

Direction & speed controlled by two hand levers.

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Loader Function

Lift, tilt functions controlled by separate foot pedals. Auxiliary functions

. . . . . . . . . . . . . . . . . . . .

controlled by electrical push buttons on steering levers

Engine

Hand lever throttle; key–type starter switch.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Main Drive

Hydrostatic

. . . . . . . . . . . . . . . . . . . . . . . . .

Parking Brake

Mechanical disc, foot operated pedal

. . . . . . . . . . . . . . . . . . . . . .

Engine

Make

Isuzu

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Model

4JB1 PK–03

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fuel

Diesel

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Horsepower

62 HP (46 kW)

. . . . . . . . . . . . . . . . . . . . . . . .

Maximum Governed RPM

2600 RPM

. . . . . . . . . . . .

Torque

137 ft.–lbs. (186 Nm) @ 1800 RPM

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Number of Cylinders

Four

. . . . . . . . . . . . . . . . .

Bore/Stroke

3.66/4.02 (93/102)

. . . . . . . . . . . . . . . . . . . . . . . .

Displacement

169 cu.in. (2769 cu. cm.)

. . . . . . . . . . . . . . . . . . . . . . .

Cooling System

Liquid

. . . . . . . . . . . . . . . . . . . . .

Lubrication

Pressure System W/Filter

. . . . . . . . . . . . . . . . . . . . . . . . .

Crankcase Ventilation

External

. . . . . . . . . . . . . . . .

Air Cleaner

Dry replaceable cartridge, dual safety element

. . . . . . . . . . . . . . . . . . . . . . . . .

Ignition

Diesel–Compression

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Low Idle

1150 RPM

. . . . . . . . . . . . . . . . . . . . . . . . . . .

High Idle

2750 RPM

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Performance

LOADER SPECIFICATIONS

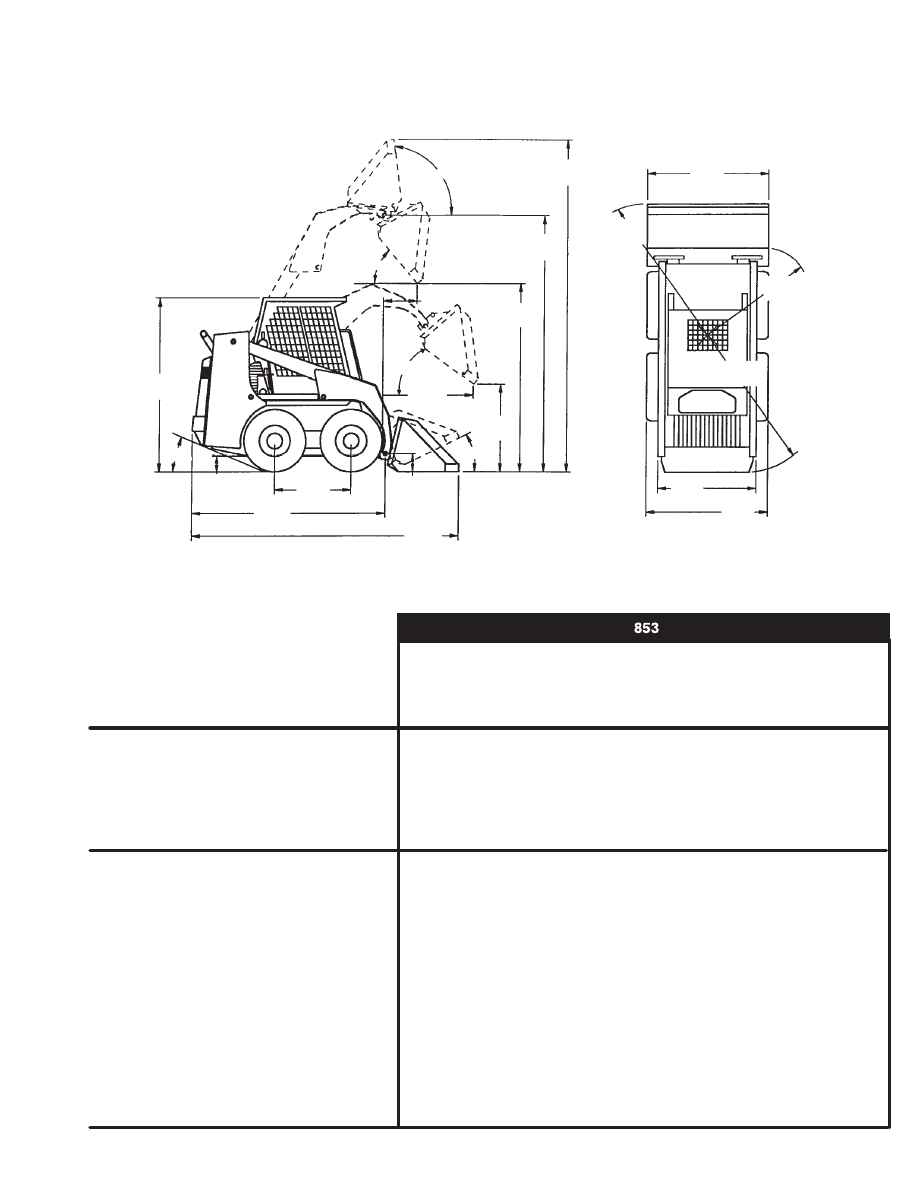

Loader Dimensions

•

 Dimensions are given for loader equipped with standard tires and dirt bucket.

Dimensions may vary with other types. All dimensions are shown in inches. Respective
metric dimensions are given in millimeters enclosed by parentheses.

•



Where applicable, specifications conform to SAE/ISO standards and are subject to

change without notice.

This loader was designed without counterweights or ballasts. Changes of structure or weight distribution of
the loader can cause changes in control and steering response and can cause failure of the loader parts.

MC–1113

95

o

153.5

(3899)

40

o

119.6

(3038)

93.07

(2364)

36.1

(917)

38.0

(965)

45

o

30

o

80.9

(2055)

*101.8

(2586)

38.6

(980)

8.0

(204)

128.7

(3269)

6.2

(157)

25

o

23.4

(594)

63.3

(1608)

76.7

(1948)

48.4

(1229)

61.5

(1562)

51.6

(1311)

60.8

(1544)

* Overall Length W/O Bucket

853, 853H Loader

–9–3–

Service Manual

Hydraulic System

Pump

Engine driven gear type

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Pump Capacity

18.0 GPM (68,1 L/min.) @ 2750 RPM @ 1150 PSI (7929 kPa)

. . . . . . . . . . . . . . . . . . . . .

System Main Relief

2550–2600 PSI (17580–17924 kPa) @ Quick Couplers

. . . . . . . . . . . . . . . . . .

Filters (charge & implement)

Full flow replaceable 4 micron synthetic medial element

. . . . . . . . . .

Hydraulic Cylinders

Doubleacting

. . . . . . . . . . . . . . . . . . .

Bore Diameter:
  Lift Cylinder (2)

2.25 (57,2)

. . . . . . . . . . . . . . . . . . . .

  Tilt Cylinder (1)

3.25 (82,6)

. . . . . . . . . . . . . . . . . . . .

Rod Diameter:
  Lift Cylinder (2)

1.50 (38,1)

. . . . . . . . . . . . . . . . . . . .

  Tilt Cylinder (1)

1.50 (38,1)

. . . . . . . . . . . . . . . . . . . .

Stroke:
  Lift Cylinder (2)

33.5 (851)

. . . . . . . . . . . . . . . . . . . .

  Tilt Cylinder (1)

18.9 (480)

. . . . . . . . . . . . . . . . . . . .

Control Valve

3–spool, open center, series type W/float detent on lift,

. . . . . . . . . . . . . . . . . . . . . . .

single spool electrical control front auxiliaries.



Fluid Lines

SAE standard tubes, hoses & fittings

. . . . . . . . . . . . . . . . . . . . . . . . .

Hydraulic Function Time:

Raise Lift Arms to Maximum Height

4.0 Seconds

. . . .

Lower Lift Arms from Maximum Height

3.4 Seconds

.

Move Empty Bucket to Dump Position

2.3 Seconds

.

Move Bucket to Retracted Position

1.9 Seconds

. . . .

Fluid Type

Bobcat Fluid (P/N 6563328); If fluid is not available, use

. . . . . . . . . . . . . . . . . . . . . . . . . . .

10W–30/10W–40 Class SE, SF, SG Motor Oil for temperatures above 0

o

F (–18

o

C)

& 5W–30 Motor Oil for temperatures below 0

o

F (–18

o

C).

Electrical

Alternator

Belt drive, 55 amps. Open

. . . . . . . . . . . . . . . . . . . . . . . . . .

Battery

12 volt, 700 cold crank amps. @ 0

o

F (–18

o

C) 170 min. reserve capacity

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Starter

12 volt

,

3.7 HP (2,8 kW)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Drive System

Transmission

Tandem hydro. pumps infinitely variable, driving 2 fully reversing hydrostatic motors

. . . . . . . . . . . . . . . . . . . . . . .

Final Drive

Gear Reduction & #100 HS roller chain &

. . . . . . . . . . . . . . . . . . . . . . . . .

sprockets in sealed chaincase with oil lubrication

Total Engine to Wheel Reduction

47:27:1

. . . . . .

Capacities

Cooling System

22 qts. (20,8 L)

. . . . . . . . . . . . . . . . . . . . .

Fuel

25 gals. (95 L)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Engine Oil W/Filter

8 qts. (7,6 L)

. . . . . . . . . . . . . . . . . .

Hydraulic Reservoir

15.5 qts. (14.7 L)

. . . . . . . . . . . . . . . . . .

Hydraulic/Hydrostatic System

8 gals. (30,3 L)

. . . . . . . . .

Chaincase Reservoir

9 gals. (34,1 L)

. . . . . . . . . . . . . . . .

Tires

Standard

8.25–15, 6 Ply Rating, Nylon with Bar Lug Tread

. . . . . . . . . . . . . . . . . . . . . . . . . . .

  Pressure

45–50 PSI (310–345 kPa)

. . . . . . . . . . . . . . . . . . . . . . . . . .

Flotation

12:00–16,5, 6 Ply Rating, Nylon with Sure Grip Lug

. . . . . . . . . . . . . . . . . . . . . . . . . . .

  Pressure

30–35 PSI (207–240 kPa)

. . . . . . . . . . . . . . . . . . . . . . . . . .

LOADER SPECIFICATIONS (Cont’d)

–9–4–

853, 853H Loader
