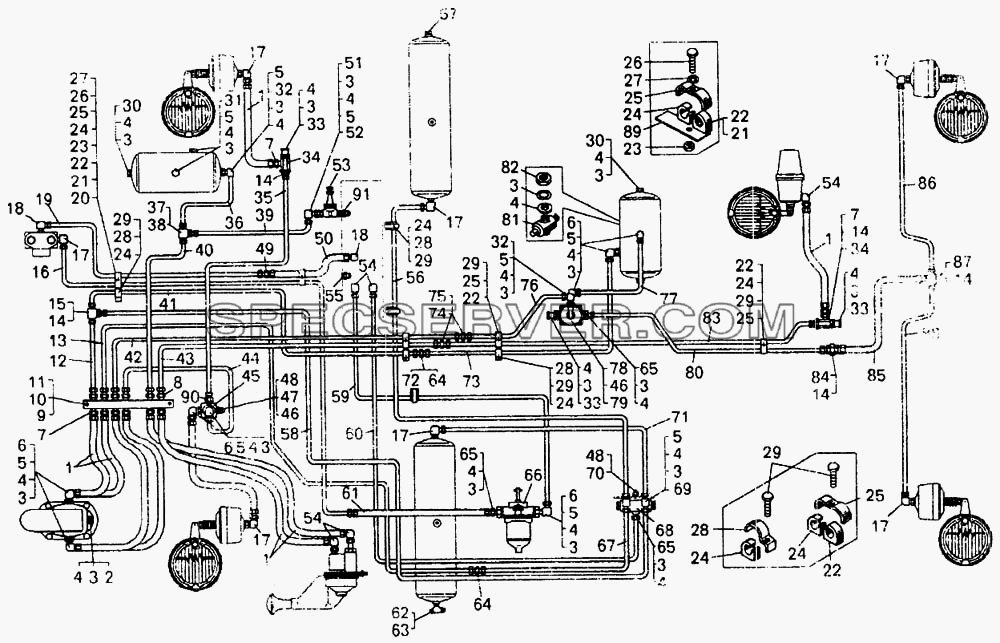

Запчасти: Трубопроводы и аппараты пневматического привода тормозной системы самосвала БелАЗ-75483 для БелАЗ-7548А

Трубопроводы и аппараты пневматического привода тормозной системы самосвала БелАЗ-75483 для БелАЗ-7548А (список запасных частей)

Трубопроводы и аппараты пневматического привода тормозной системы самосвала БелАЗ-75483 для БелАЗ-7548А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 5336-3506085-01 Шланг (75405-3506080)
2 7540-3506022 Переходник
3 020-025-30-2-2 Кольцо
4 376145 Шайба защитная
5 374939 Гайка
6 402776 Угольник
7 344765 Ниппель
8 344761 Ниппель
9 75406-3506836 Плита соединительная
10 200317 Болт
11 252136 Шайба
12 75481-3506234 Трубопровод
13 75483-3506226 Трубопровод
14 342444 Гайка
15 344595 Тройник
16 754837-3506228 Трубопровод
17 379659 Угольник
18 344503 Угольник
19 7548К-3506650 Трубка
20 7548К-3506779 Кронштейн
21 548А-1104694-01 Прокладка
22 540А-3506989 Вкладыш
23 250508 Гайка
24 540А-3506988 Вкладыш
25 344662 Скоба
26 200215 Болт
27 252134 Шайба
28 75211-6603724 Скоба
29 201424 Болт
30 378609 Пробка
31 75125-3515010 Клапан предохранительный
32 402741 Угольник
33 13-3515310 Клапан контрольного вывода
34 344153 Штуцер
35 75481-3506282 Трубопровод
36 75481-3506256 Трубопровод
37 344544 Тройник
38 250640 Гайка
39 75481-3506250 Трубопровод
40 75481-3506254 Трубопровод
41 75483-3506232 Трубопровод
42 75481-3506266 Трубопровод
43 75481-3506258 Трубопровод
44 75481-3506240 Трубопровод
45 100-3534010 Клапан ограничения давления
46 250510 Гайка
47 252005 Шайба
48 252135 Шайба
49 344750 Ниппель
50 549В-6603316 Шланг
51 344445 Угольник
52 314612 Ниппель
53 100-3515010 Клапан защитный одинарный
54 379652 Угольник
55 262543 Пробка
56 75463-3506216 Трубопровод
57 262544 Пробка
58 75483-3506224 Трубопровод
59 75483-3506210 Трубопровод
60 75483-3506212 Трубопровод
61 515Б-3506210 Шланг в сборе
62 120-3506350-А2 Кран отбора воздуха
63 75483-3506012 Переходник
64 344757 Ниппель
65 404314 Штуцер
66 100-3536010 Противозамерзатель
67 75483-3506206 Трубопровод
68 100-3515110 Клапан защитный двойной
69 401438 Тройник
70 200275 Болт
71 75483-3506214 Трубопровод
72 012-016-25-2-2 Кольцо
73 75481-3506244 Трубопровод
74 344770 Ниппель
75 008-011-19-2-2 Кольцо
76 75481-3506270 Трубопровод
77 75481-3506238 Трубопровод
78 11-3518010 Клапан ускорительный
79 252155 Шайба
80 75481-3506242 Трубопровод
81 ПС7-0 Кран
82 374935 Гайка
83 75481-3506262 Трубопровод
84 540-3506020 Переходник
85 548А-3506094 Шланг в сборе
86 75481-3506246 Трубопровод
87 344560 Тройник
88 75481-3506248 Трубопровод
89 7548К-3506788 Пластина
90 404304 Штуцер
91 344827 Штуцер
Запчасти: Установка привода механизмов управления тормозами для БелАЗ-7548А

Установка привода механизмов управления тормозами для БелАЗ-7548А (список запасных частей)

Установка привода механизмов управления тормозами для БелАЗ-7548А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 7540-3514010 Кран управления тормозами
2 250510 Гайка
3 252135 Шайба
4 201460 Болт
5 75481-3507320 Накладка
6 201417 Болт
7 252134 Шайба
8 75481-3507190 Кронштейн
9 201454 Болт
10 540-1108141 Втулка
11 75481-3504280 Трубка в сборе
12 75481-3504282 Трубка
13 314802 Муфта
14 344810 Гайка накидная
15 012-016-25-2-3 Кольцо
16 375919 Шайба
17 404249 Штуцер
18 100-3537010 Кран тормозной с ручным управлением
19 250508 Гайка
20 221608 Винт
21 344525 Угольник
22 75481-3504295 Трубка в сборе
23 314802 Муфта
24 344810 Гайка накидная
25 75481-3504297 Трубка
26 344446 Угольник (34444600)
27 250559 Гайка
28 344510 Угольник
29 75481-3504290 Трубка в сборе
30 75481-3504291 Трубка
31 344761 Ниппель
Трубопроводы компрессора для БелАЗ-7548А (список запасных частей)

Трубопроводы компрессора для БелАЗ-7548А (список запасных частей)

Трубопроводы компрессора для БелАЗ-7548А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 250514 Гайка
2 252045 Шайба
3 344525 Угольник
4 008-011-19-2-2 Кольцо
5 7540-3509282 Трубопровод
6 540А-3509284 Трубка
7 344810 Гайка накидная
8 344819 Муфта
9 297575 Шплинт
10 297580 Пряжка
11 297582 Лента
12 540-1303067 Шланг
13 379652 Угольник
14 344012 Ниппель
15 7522-3509295 Шланг
16 754007-3509262 Трубопровод в сборе
17 540А-3509280 Трубка
18 344771 Ниппель
19 75405-3506880 Угольник
20 7522-3509276 Шланг
21 297584 Лента
22 754007-3509260 Трубопровод в сборе
23 540А-3509277 Трубка
24 344529 Угольник

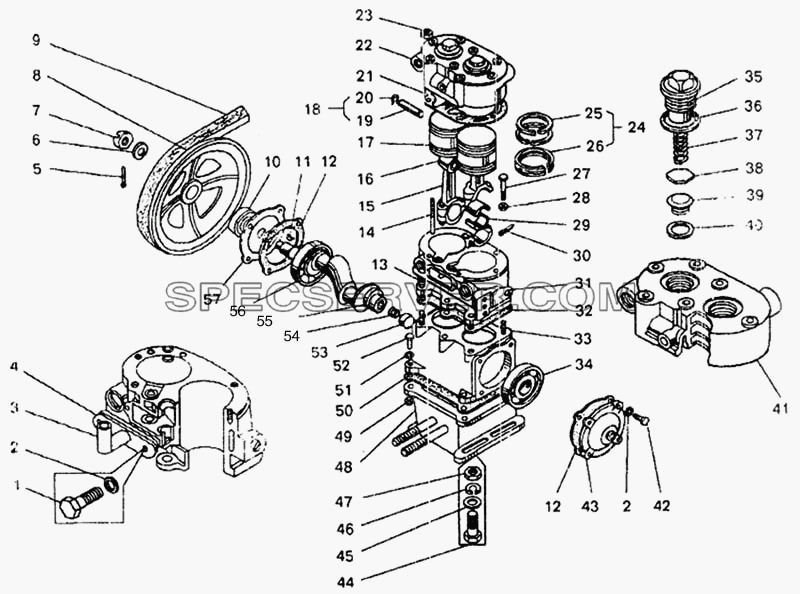

Компрессор (13.5) для БелАЗ-7548А (список запасных частей)

Компрессор (13.5) для БелАЗ-7548А (список запасных частей)

Компрессор (13.5) для БелАЗ-7548А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 130-3509092-Р1 Вкладыши (комплект)
- 130-3509092-Р2 Вкладыши (комплект)
- 130-3509160-01-Р1 Поршень
- 130-3509160-01Р2 Поршень
- 130-3509167-Р1 Кольца поршневые (комплект)
- 130-3509167-Р2 Кольца поршневые (комплект)
1 201454 Болт
2 252135 Шайба
3 540А-3509300 Фланец забора воздуха
4 130-3509240 Прокладка
5 258040 Шплинт
6 252016 Шайба
7 250978 Гайка
8 540А-3509130 Шкив
9 11-21х14-1735 Ремень
10 120-3509070-12 Сальник
11 418251 Шпонка
12 20-3509063 Прокладка
13 303112 Гайка
14 308612 Шпилька
15 130-3509180-01 Шатун в сборе
16 130-3509194 Втулка
17 130-3509160-01 Поршень
18 130-3509169-01 Палец поршневой
19 130-3509170 Палец поршневой
20 130-3509172 Стопор
21 130-3509043-01 Прокладка
22 130-3509039 Головка в сборе
23 250511 Гайка
24 130-3509167 Кольца поршневые (комплект)
25 130-3509164 Кольцо поршневое
26 130-3509166 Кольцо поршневое
27 120-3509200 Болт
28 303032 Гайка
29 130-3509092 Вкладыш шатуна
30 258013 Шплинт
31 130-3509028 Блок цилиндров
32 130-3509038 Прокладка
33 130-3509018-10 Блок цилиндров
34 207 Подшипник
35 120-3509044 Пробка
36 120-3509045 Прокладка
37 120-3509048 Пружина
38 130-3509050 Клапан
39 130-3509051-01 Седло
40 130-3509055 Прокладка
41 130-3509040 Головка
42 201458 Болт
43 130-3509090 Крышка
44 201546 Болт
45 252007 Шайба
46 252137 Шайба
47 250514 Гайка
48 540-3509101-10 Крышка
49 250512 Гайка
50 130-3509103-Б Прокладка
51 252136 Шайба
52 201502 Болт
53 120-3509094 Уплотнитель
54 120-3509093 Пружина
55 130-3509110-01 Вал коленчатый
56 50207 Подшипник
57 130-3509060-01 Крышка

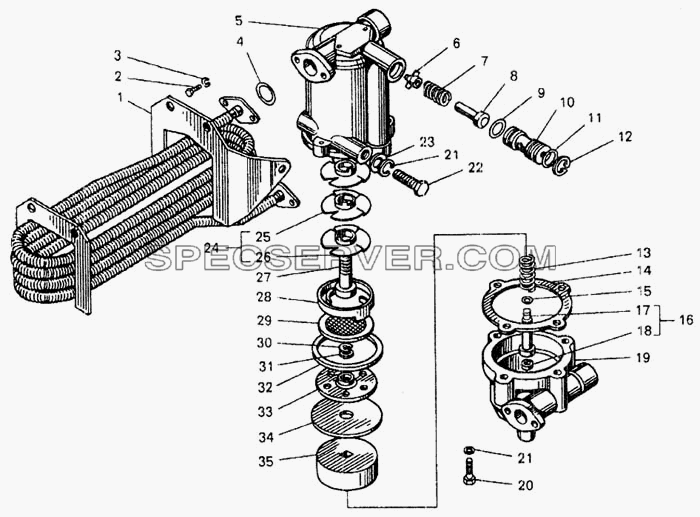

Влагоотделитель (13.1, 13.2, 13.3) для БелАЗ-7548А (список запасных частей)

Влагоотделитель (13.1, 13.2, 13.3) для БелАЗ-7548А (список запасных частей)

Влагоотделитель (13.1, 13.2, 13.3) для БелАЗ-7548А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 11-3511050 Охладитель
2 201420 Болт
3 252134 Шайба
4 11-3511058 Кольцо уплотнительное
5 11-3511025 Корпус
6 11-3511086 Тарелка пружины
7 11-3511062 Пружина
8 113511082 Клапан в сборе
9 11-3511065 Кольцо уплотнительное
10 11-3511088 Поршень
11 11-3511066 Кольцо уплотнительное
12 11-3511089 Кольцо
13 11-3511064 Пружина
14 11-3511075 Уплотнение
15 11-3511078 Кольцо уплотнительное
16 11-3511032 Золотник клапана
17 11-3511034 Золотник вентиля
18 11-3511036 Диск уплотнительный
19 11-3511070 Крышка
20 201458 Болт
21 252135 Шайба
22 201456 Болт
23 252005 Шайба
24 11-3511090 Аппарат направляющий
25 11-3511092 Диск направляющий
26 11-3511093 Диск направляющий
27 11-3511091 Винт
28 11-3511044 Кольцо поворотное
29 11-3511040 Фильтр
30 11.3511042 Кольцо упорное
31 11-3511099 Кольцо стопорное
32 11-3511095 Шайба
33 11-3511098 Диск мембраны
34 11-3511096 Мембрана
35 11-3511094 Поршень

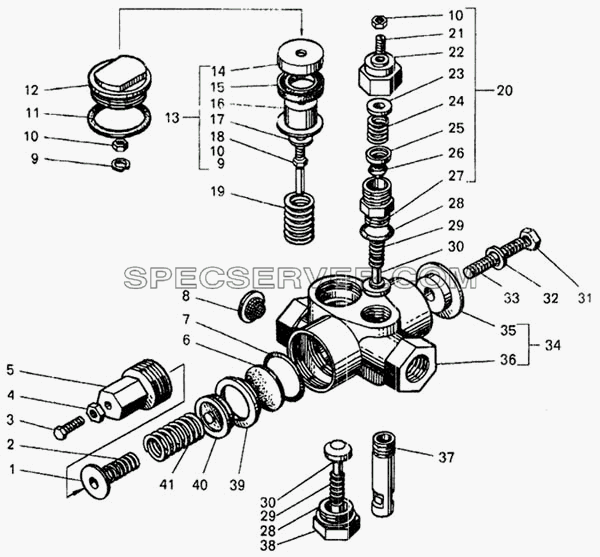

Регулятор давления (13.1, 13.2, 13.3) для БелАЗ-7548А (список запасных частей)

Регулятор давления (13.1, 13.2, 13.3) для БелАЗ-7548А (список запасных частей)

Регулятор давления (13.1, 13.2, 13.3) для БелАЗ-7548А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 11-3512026 Тарелка пружины
2 11-3512015 Пружина внутренняя
3 11-3512028 Болт регулировочный
4 250510 Гайка
5 11-3512057 Корпус пружины
6 11-3512020 Мембрана
7 11-3512024 Кольцо
8 11-3512060 Фильтр
9 252134 Шайба
10 250508 Гайка
11 11-3512076 Кольцо
12 11-3512078 Пробка
13 11-3512080 Поршень в сборе
14 11-3512084 Тарелка направляющая
16 11-3512082 Поршень
17 11-3512088 Шайба
18 11-3512086 Манжета
18 11-3512099 Палец поршневой
19 11.3512092 Пружина
20 11-3515050 Клапан предохранительный
21 242226 Винт
22 11-3515062 Колпак
23 11-3515066 Тарелка пружины
24 11-3515060 Пружина
25 11-3515064 Тарелка клапана
26 11-3515058 Конус резиновый
27 11.3515054 Корпус клапана
28 11-3512046 Кольцо
29 11-3512032 Пружина
30 11-3511082 Клапан в сборе
31 250517 Гайка
32 252136 Шайба
33 1/35466/21 Шпилька
34 11-3512050 Корпус в сборе
35 11-3512056 Шайба корпуса
36 11-3512052 Корпус
37 11-3512126 Штуцер
38 11-3512044 Корпус пружины
39 11-3512018 Кольцо упорное
40 11-3512016 Диск мембранный
41 11-3512014 Пружина наружная
