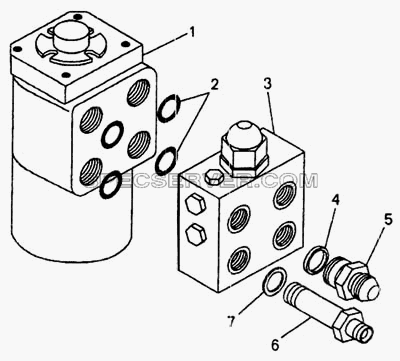

Запчасти: Механизм рулевой (11.5) для БелАЗ-7548А

Механизм рулевой (11.5) для БелАЗ-7548А (список запасных частей)

Механизм рулевой (11.5) для БелАЗ-7548А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 МРГ.01.500-2УХЛ1 Механизм рулевой
2 025-030-30-2-2 Кольцо
3 7548-3406200 Клапан предохранительный в сборе
4 549А-1018442 Прокладка
5 344282 Штуцер
6 7548-3406226 Переходник стяжной
7 540-1105226 Шайба

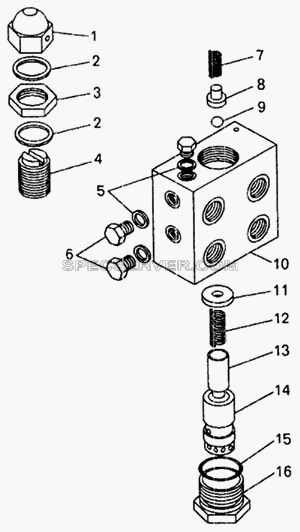

Запчасти: Клапан предохранительный (11.5) для БелАЗ-7548А

Клапан предохранительный (11.5) для БелАЗ-7548А (список запасных частей)

Клапан предохранительный (11.5) для БелАЗ-7548А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 540-3405083 Колпак предохранительного клапана
2 540-1105226 Шайба
3 342369 Гайка
4 540-3405084 Винт регулировочный
5 540-2917144 Прокладка
6 344361 Пробка
7 540-3405034 Пружина
8 7548-3406228 Сухарь
9 7,938-60+50 Шарик
10 7548-3406204 Корпус
11 7548-3406216 Седло
12 540-3572088-01 Пружина
13 7548-3406208 Золотник
14 7548-3406206 Гильза
15 025-030-30-2-2 Кольцо
16 7548-3406214 Заглушка

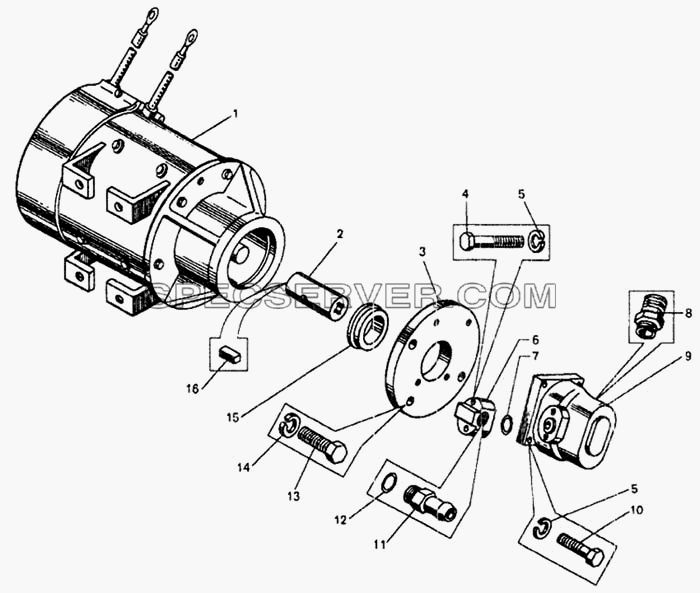

Запчасти: Электродвигатель аварийного привода рулевого управления для БелАЗ-7548А

Электродвигатель аварийного привода рулевого управления для БелАЗ-7548А (список запасных частей)

Электродвигатель аварийного привода рулевого управления для БелАЗ-7548А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 ДЖТИ652311005 Электродвигатель
2 549А-3432016-10 Муфта
3 7523-3432018 Плита переходная
4 201464 Болт
5 252135 Шайба
6 549А-3431014-01 Фланец
7 020-025-30-2-3 Кольцо
8 342102 Штуцер
9 НШ10-3-0101001-2 Насос
10 201460 Болт
11 344881 Штуцер
12 016-020-25-2-3 Кольцо
13 201499 Болт
14 252136 Шайба
15 7523-3432026 Втулка
16 343847 Шпонка

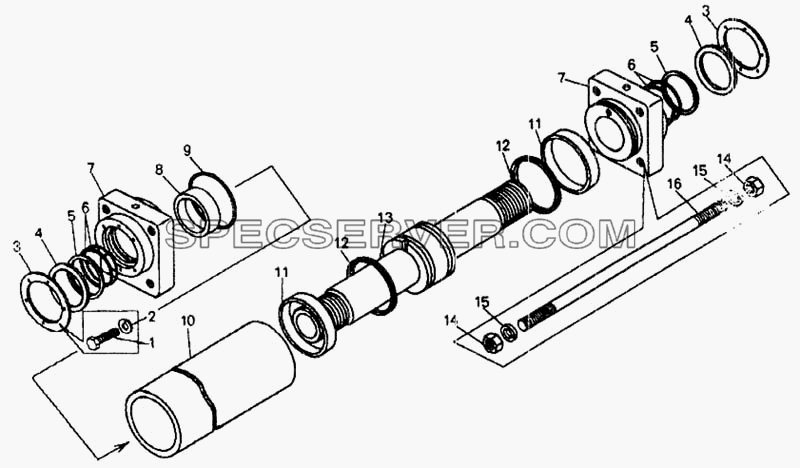

Запчасти: Цилиндр поворота для БелАЗ-7548А

Цилиндр поворота для БелАЗ-7548А (список запасных частей)

Цилиндр поворота для БелАЗ-7548А (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 201418 Болт
2 252134 Шайба
3 7523-3429085 Крышка поджимная
4 75211-3429098 Скребок
5 Е52-080 Грязесъемник
6 Е1-080 Штоковое уплотнение
7 7548-3429056 Крышка
8 Е22-080-30-3.0 Кольцо штоковое опорное
9 115-125-58-2-2 Кольцо
10 7523-3429028 Труба
11 Е21-125-15-3.0 Кольцо поршневое опорное (990002728)
12 Е11-125 Поршневое уплотнение
13 7548-3429040 Шток с поршнем
14 250560 Гайка
15 252139 Шайба
16 341077 Шпилька
Запчасти: Трубопроводы и аппараты пневматического привода тормозной системы самосвала БеяАЗ-7548А для БелАЗ-7548А

Трубопроводы и аппараты пневматического привода тормозной системы самосвала БеяАЗ-7548А для БелАЗ-7548А (список запасных частей)

Трубопроводы и аппараты пневматического привода тормозной системы самосвала БеяАЗ-7548А для БелАЗ-7548А (список запасных частей)

Таблица запасных частей

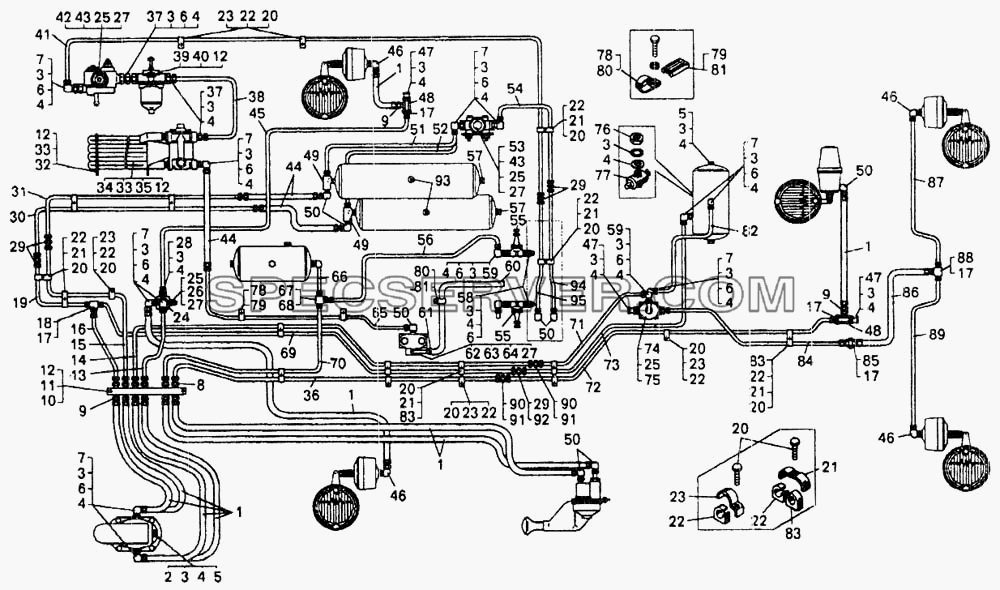

Трубопроводы и аппараты пневматического привода тормозной системы самосвала БелАЗ-75481 для БелАЗ-7548А (список запасных частей)

Трубопроводы и аппараты пневматического привода тормозной системы самосвала БелАЗ-75481 для БелАЗ-7548А (список запасных частей)

Трубопроводы и аппараты пневматического привода тормозной системы самосвала БелАЗ-75481 для БелАЗ-7548А (список запасных частей)

Таблица запасных частей

Номер детали Наименование запчасти
1 5336-3506085-01 Шланг (75405-3506080)
1 75405-3506080 Шланг (5336-3506085-01)
2 7540-3506022 Переходник
3 020-025-30-2-3 Кольцо
4 376145 Шайба защитная
5 378609 Пробка
6 374939 Гайка
7 402776 Угольник
8 344761 Ниппель
9 344765 Ниппель
10 75406-3506836 Плита соединительная
11 200317 Болт
12 252136 Шайба
13 75481-3506240 Трубопровод
14 75481-3506266 Трубопровод
15 75481-3506236 Трубопровод
16 75481-3506234 Трубопровод
17 75405-3509318 Шланг
18 344423 Хомут 35
19 549Б-3509300 Фланец
20 252135 Шайба
21 5320-3509240 Прокладка
22 201454 Болт
23 379652 Угольник
24 100-3534010 Клапан ограничения давления
25 250510 Гайка
26 252005 Шайба
27 404304 Штуцер
28 344595 Тройник
29 540А-3506988 Вкладыш
30 75211-6603724 Скоба
31 201424 Болт
32 344425 Хомут
33 540А-1104695 Прокладка
34 75481-3506228 Трубопровод
35 344662 Скоба
36 344757 Ниппель
37 75481-3506224 Трубопровод
38 75481-3506226 Трубопровод
39 11-3511010-01 Водоотделитель
40 201495 Болт
41 250512 Гайка
42 75406-3506780 Кронштейн
43 515Б-3506210-01 Шланг (75405-3506084)
43 75405-3506084 Шланг (515Б-3506210-01)
44 404314 Штуцер
45 75481-3506208 Трубопровод
46 11-3512010 Регулятор давления
47 250517 Гайка
48 75481-3506210 Трубопровод
49 100-3536010 Противозамерзатель
50 200275 Болт
51 379659 Угольник
52 13-3515310 Клапан контрольного вывода
53 344153 Штуцер
54 342444 Гайка
55 75481-3506214 Трубопровод
56 75481-3506216 Трубопровод
57 344550 Тройник
58 262542 Пробка
59 6411-3506428 Штуцер
60 75481-3506250 Трубопровод
61 75481-3506256 Трубопровод
62 344544 Тройник
63 250640 Гайка
64 75481-3506232 Трубопровод
65 75481-3506254 Трубопровод
66 75481-3506258 Трубопровод
67 540А-3506989 Вкладыш
68 75481-3506222 Трубопровод
69 100-3515110 Клапан защитный двойной
70 100-3515010 Клапан защитный одинарный
71 402741 Угольник
72 7548А-3506212 Трубопровод
73 7548А-3506230 Трубопровод
74 344614 Кляммер
75 548А-1104694-01 Прокладка
76 344622 Кляммер
77 540А-1104519-01 Прокладка
78 ПС7-0 Кран
79 374935 Гайка
80 75481-3506246 Трубопровод
81 75481-3506238 Трубопровод
82 344560 Тройник
83 Е48А-3506094 Шланг
84 75481-3506248 Трубопровод
85 540-3506020 Переходник
86 75481-3506242 Трубопровод
87 11-3518010 Клапан ускорительный
88 252155 Шайба
89 75481-3506270 Трубопровод
90 75481-3506244 Трубопровод
91 75481-3506262 Трубопровод
92 344770 Ниппель
93 008-011-19-2-2 Кольцо
94 012-016-25-2-2 Кольцо
95





















Номер детали Наименование запчасти
1 5336-3506085-01 Шланг (75405-3506080)
1 75405-3506080 Шланг (5336-3506085-01)
2 7540-3506022 Переходник
3 020-025-30-2-3 Кольцо
4 376145 Шайба защитная
5 378609 Пробка
6 374939 Гайка
7 402776 Угольник
8 344761 Ниппель
9 344765 Ниппель
10 75406-3506836 Плита соединительная
11 200317 Болт
12 252136 Шайба
13 75481-3506240 Трубопровод
14 75481-3506266 Трубопровод
15 75481-3506236 Трубопровод
16 75481-3506234 Трубопровод
17 342444 Гайка
18 344595 Тройник
19 75481-3506228 Трубопровод
20 201424 Болт
21 344662 Скоба
22 540А-3506988 Вкладыш
23 75211-6603724 Скоба
24 100-3534010 Клапан ограничения давления
25 250510 Гайка
26 252005 Шайба
27 252135 Шайба
28 404304 Штуцер
29 344757 Ниппель
30 75481-3506224 Трубопровод
31 75481-3506226 Трубопровод
32 75406-3506780 Кронштейн
33 201495 Болт
34 11-3511010-01 Водоотделитель
35 250512 Гайка
36 75481-3506258 Трубопровод
37 404314 Штуцер
38 75481-3506208 Трубопровод
39 11-3512010 Регулятор давления
40 250517 Гайка
41 75481-3506210 Трубопровод
42 100-3536010 Противозамерзатель
43 200275 Болт
44 515Б-3506210-01 Шланг (75405-3506084)
44 75405-3506084 Шланг (515Б-3506210-01)
45 75481-3506282 Трубопровод
46 379659 Угольник
47 13-3515310 Клапан контрольного вывода
48 344153 Штуцер
49 344550 Тройник
50 379652 Угольник
51 75481-3506214 Трубопровод
52 75481-3506216 Трубопровод
53 100-3515110 Клапан защитный двойной
54 75481-3506222 Трубопровод
55 100-3515010 Клапан защитный одинарный
56 75481-3506250 Трубопровод
57 6411-3506428 Штуцер
58 344827 Штуцер
59 402741 Угольник
60 75481-3509318 Шланг
61 344423 Хомут 35
62 540А-3509300 Фланец забора воздуха
63 201454 Болт
64 5320-3509240 Прокладка
65 75481-3506206 Трубопровод
66 75481-3506256 Трубопровод
67 344544 Тройник
68 250640 Гайка
69 75481-3506232 Трубопровод
70 75481-3506254 Трубопровод
71 75481-3506270 Трубопровод
72 75481-3506262 Трубопровод
73 75481-3506244 Трубопровод
74 11-3518010 Клапан ускорительный
75 252155 Шайба
76 374935 Гайка
77 ПС7-0 Кран
78 344614 Кляммер
79 548А-1104694-01 Прокладка
80 3441521 Кляммер
81 540А-1104695 Прокладка
82 75481-3506238 Трубопровод
83 540А-3506989 Вкладыш
84 75481-3506242 Трубопровод
85 540-3506020 Переходник
86 548А-3506094 Шланг в сборе
87 75481-3506246 Трубопровод
88 344560 Тройник
89 75481-3506248 Трубопровод
90 344770 Ниппель
91 008-011-19-2-2 Кольцо
92 012-016-25-2-2 Кольцо
93 262542 Пробка
94 75481-3506212 Трубопровод
95 75481-3506230
