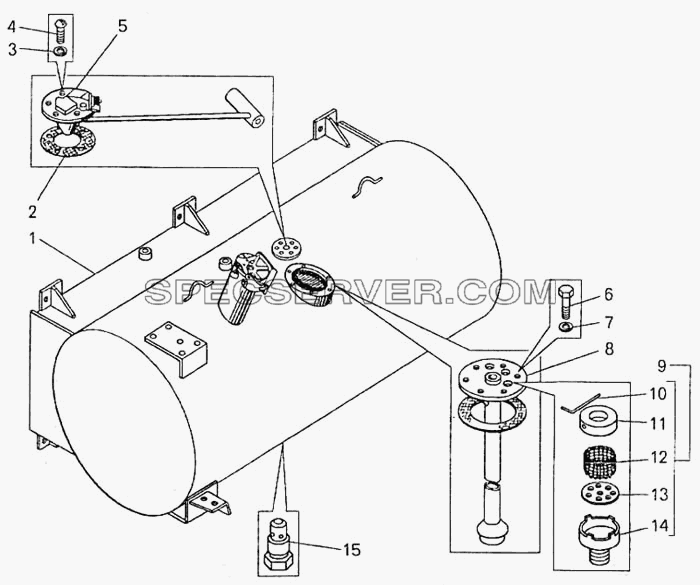

Запчасти: Бак топливный самосвала БелАЗ-75473 для БелАЗ-7547

Бак топливный самосвала БелАЗ-75473 для БелАЗ-7547 (список запасных частей)

Бак топливный самосвала БелАЗ-75473 для БелАЗ-7547 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 75481-1101012 Корпус топливного бака
2 200-3806026 Прокладка
3 252133 Шайба
4 220077 Винт
5 БМ144-3806600-Д Датчик уровня топлива
6 201457 Болт
7 252135 Шайба
8 75483-1104470 Труба всасывающая
9 540А-3519190-01 Сапун в сборе
10 540А-3519198 Фиксатор
11 540А-3519202 Крышка
12 Д65-1002294 Элемент фильтрующий
13 540А-3519208 Шайба
14 540А-3519192 Корпус сапуна
15 549А-1101264 Пробка сливного крана

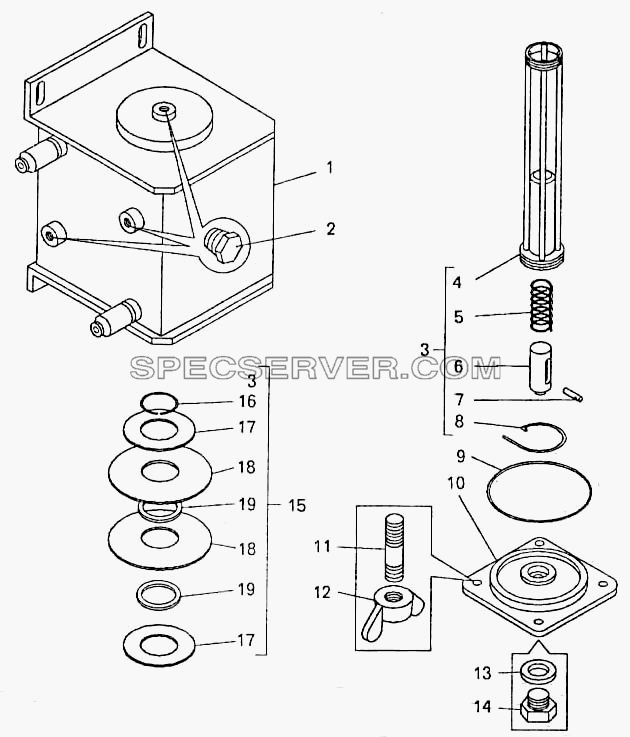

Запчасти: Обогреватель топлива с фильтром самосвала БелАЗ-75473 для БелАЗ-7547

Обогреватель топлива с фильтром самосвала БелАЗ-75473 для БелАЗ-7547 (список запасных частей)

Обогреватель топлива с фильтром самосвала БелАЗ-75473 для БелАЗ-7547 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 7555-1138012 Обогреватель топлива с фильтром в сборе
2 262543 Пробка
3 7555-1138062 Стержень с фиксатором в сборе
4 7555-1138064 Стержень
5 540-8402532 Пружина застежки
6 540-1704156 Фиксатор
7 540-1704151 Штифт
8 540-1704158 Пружина
9 120-130-58-2-2 Кольцо
10 7512-1138052 Крышка
11 341003 Шпилька
12 251514 Гайка
13 540-2917144 Прокладка
14 344361 Пробка
15 7555-1138060 Фильтр топливный в сборе
16 540-1704145 Кольцо
17 540-1704139 Шайба
18 7555-1716110 Фильтроэлемент
19 540-1704147-10 Шайба

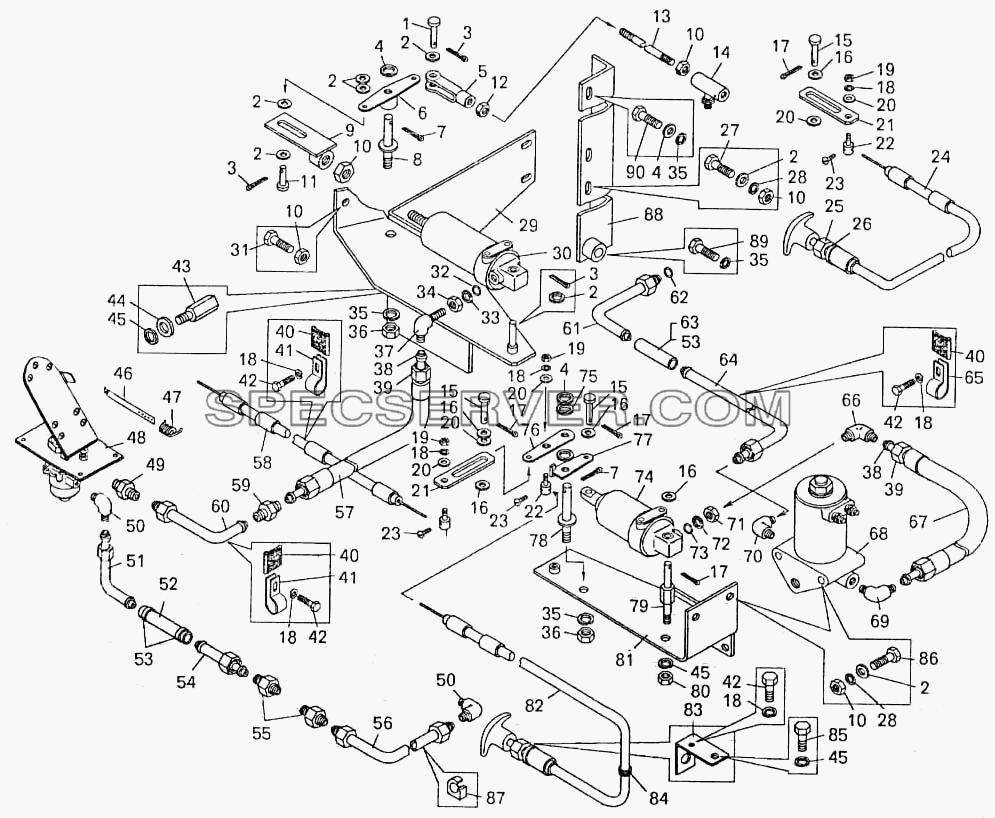

Запчасти: Привод управления подачей топлива самосвала БелАЗ-7547 для БелАЗ-7547

Привод управления подачей топлива самосвала БелАЗ-7547 для БелАЗ-7547 (список запасных частей)

Привод управления подачей топлива самосвала БелАЗ-7547 для БелАЗ-7547 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 260035 Палец
2 252005 Шайба
3 258039 Шплинт
4 212007 Шайба 12
5 525-1108029-Б Вилка
6 7545-1108071 Рычаг
7 258053 Шплинт
8 7545-1108044 Ось
9 75481-1108650 Кронштейн
10 150510 Гайка М8
11 250033 Палец 8х22
12 250511 Гайка
13 7519-1108130-10 Тяга
14 600-1108138 Наконечник
15 7521-6601132 Палец
16 252004 Шайба
17 258012 Шплинт
18 252134 Шайба
19 250508 Гайка
20 252037 Шайба
21 75481-1108276 Пластина
22 74211-1108298 Держатель
23 220077 Винт
24 7548А-1108220 Тяга
25 75481-1108113 Втулка
26 252020 Шайба 22
27 201456 Болт
28 252135 Шайба
29 7548А-1108170 Кронштейн
30 100-3570210 Цилиндр пневматический
31 201460 Болт
32 010-014-25-2-2 Кольцо (253111357)
33 74211-1108216 Крышка
34 342255 Гайка М12х1,5
35 252137 Шайба
36 250514 Гайка
37 344441 Угольник
38 379277 Муфта
39 401120 Гайка
40 548А-1104696-01 Прокладка
41 315412 Кляммер
42 201418 Болт
43 7548А-1108326 Стяжка
44 252006 Шайба
45 252136 Шайба
46 75483-1108277 Пластина
47 540-1115043 Пружина
48 7546А-1108010 Педаль с накладкой в сборе
49 344773 Штуцер К 1/4"
50 379053 Угольник
51 7548А-1108504-10 Трубопровод
52 7548А-1108393 Рукав
53 308764 Хомут
54 7548А-1108480 Трубопровод
55 344761 Ниппель
56 7547-1108500 Трубопровод
57 74211-1108391 Шланг соединительный
58 75481-1108210 Трос
59 344750 Ниппель
60 75481-1108480 Трубопровод
61 75481-1108504 Трубопровод
62 008-011-19-2-2 Кольцо
63 540-1303067 Шланг
64 75481-1108500-10 Трубопровод
65 315407 Кляммер
66 402717 Угольник
67 74211-1108390 Шланг
68 КЭМ-18 Клапан электромагнитный
69 344503 Угольник
70 344771 Ниппель
71 250513 Гайка
72 549-1108498 Шайба
73 008-012-25-2-2 Кольцо
74 100-3570110 Цилиндр пневматический
75 252045 Шайба
76 75404-1108272 Рычаг
77 75404-1108260 Рычаг
78 75481-1108044 Ось
79 7420-1108548 Ось
80 250512 Гайка
81 75406-1108200 Кронштейн
82 74211-1108220 Тяга
83 7548А-1108082 Кронштейн
84 549-2105544 Хомут
85 201493 Болт
86 201469 Болт М8х66
87 540А-3506989 Вкладыш
88 7548А-1108150 Кронштейн
89 201549 Болт
90 201538 Болт
Педаль привода подачи топлива и ее установка на самосвале БелАЗ-7547 для БелАЗ-7547 (список запасных частей)

Педаль привода подачи топлива и ее установка на самосвале БелАЗ-7547 для БелАЗ-7547 (список запасных частей)

Педаль привода подачи топлива и ее установка на самосвале БелАЗ-7547 для БелАЗ-7547 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 201456 Болт
2 252005 Шайба
3 252135 Шайба
4 250510 Гайка
5 549Б-1108280 Рукоятка в сборе
6 540-1108286 Кронштейн в сборе
7 540-1108279 Шайба
8 540-1108284 Шайба
9 501-3507084 Пружина
10 374542 Гайка
11 549Б-1108290 Рукоятка
12 540-8101050 Шарик
13 75125-1108258 Стяжка
14 500-1108138 Наконечник в сборе
15 500-1108140 Наконечник
16 500-1108148-01 Палец шаровой
17 500-1108146 Пружина
18 500-1108142 Сухарь
19 500-1108144 Пробка
20 258003 Шплинт
21 75481-1108450 Механизм толкающий
22 75481-1108452 Труба толкателя
23 75481-1108472 Тяга толкателя
24 250508 Гайка
25 252134 Шайба
26 252037 Шайба
27 224624 Винт
28 549-1108016 Накладка педали
29 7548А-1108011 Педаль
30 7548А-1108057 Втулка
31 260039 Палец 8х38
32 258039 Шплинт
33 201458 Болт
34 7548А-1108160 Кронштейн
35 7545-1108900 Клапан пневматический
36 7548А-1108308 Втулка
37 260050 Палец
38 7512-3514478 Пружина

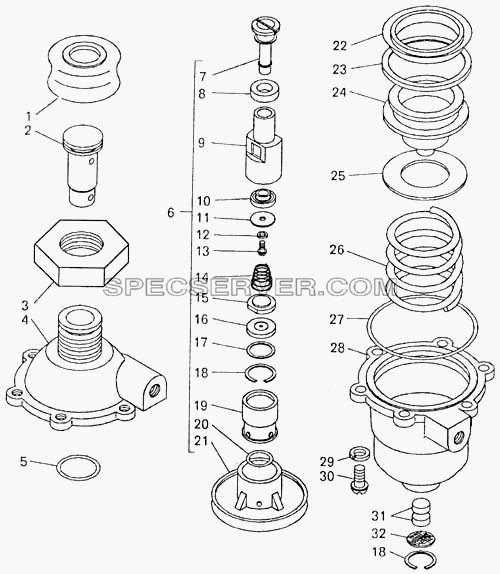

Клапан пневматический самосвала БелАЗ-7547 для БелАЗ-7547 (список запасных частей)

Клапан пневматический самосвала БелАЗ-7547 для БелАЗ-7547 (список запасных частей)

Клапан пневматический самосвала БелАЗ-7547 для БелАЗ-7547 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 7545-1108922 Чехол
2 7545-1108914 Толкатель
3 344794 Гайка
4 7545-1108908 Крышка клапана
5 020-025-30-2-2 Кольцо
6 7545-1108940 Клапан первичный в сборе
7 7545-1108946 Поршень
8 1-016-2 Манжета
9 7545-1108949 Гильза клапана первичного
10 7545-1108952 Клапан впускной
11 7545-1108974 Диск
12 9000.25.46.855 Шайба 3.65Г.016
13 9000.25.08.901 Винт М3х5
14 7545-1108966-10 Пружина
15 7545-1108958 Диск опорный
16 7545-1108954 Клапан вторичный
17 7545-1108976 Кольцо
18 7545-1108984 Кольцо стопорное
19 7545-1108948 Гильза
20 012-016-25-2-2 Кольцо
21 7545-1108942 Корпус клапана первичного
22 1-050-2 Манжета
23 7545-1108926 Кольцо
24 7545-1108912 Поршень
25 7545-1108928 Прокладка
26 7545-1108918-10 Пружина
27 058-063-30-2-2 Кольцо
28 7545-1108904 Корпус клапана
29 9000.25.46.859 Шайба 6.65Г.019
30 9000.25.00.320 Винт М6х12
31 7545-1108988 Элемент фильтрующий
32 7545-1108986 Сетка

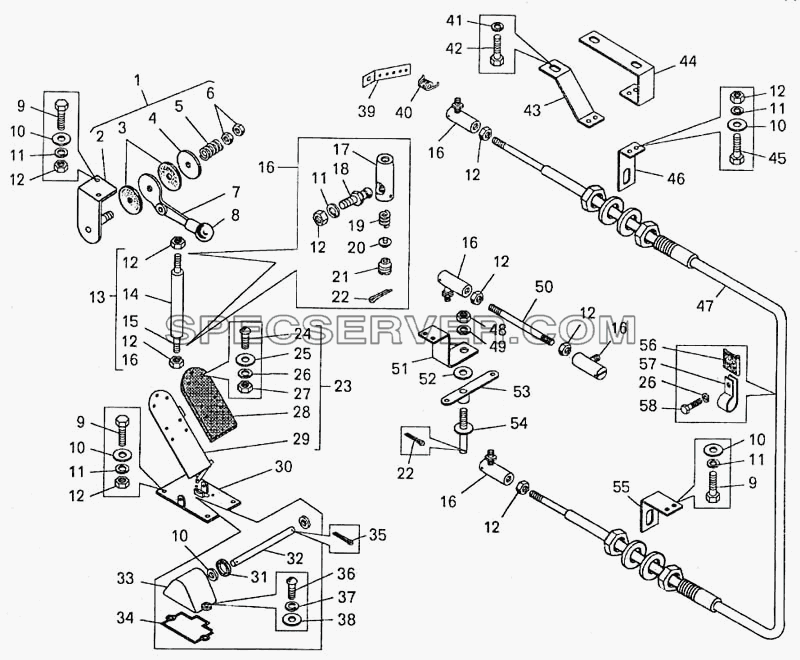

Привод управления подачей топлива самосвала БелАЗ-75473 для БелАЗ-7547 (список запасных частей)

Привод управления подачей топлива самосвала БелАЗ-75473 для БелАЗ-7547 (список запасных частей)

Привод управления подачей топлива самосвала БелАЗ-75473 для БелАЗ-7547 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 549Б-1108280 Рукоятка в сборе
2 540-1108286 Кронштейн в сборе
3 540-1108279 Шайба
4 540-1108284 Шайба
5 501-3507084 Пружина
6 374542 Гайка
7 549Б-1108290 Рукоятка
8 540-8101050 Шарик
9 201456 Болт
10 252005 Шайба
11 252135 Шайба
12 250510 Гайка
13 75483-1108450 Механизм толкающий
14 75481-1108452 Труба толкателя
15 75481-1108472 Тяга толкателя
16 500-1108138 Наконечник в сборе
17 500-1108140 Наконечник
18 500-1108148-01 Палец шаровой
19 500-1108146 Пружина
20 500-1108142 Сухарь
21 500-1108144 Пробка
22 258003 Шплинт
23 75481-1108010 Педаль с накладкой и упором
24 224624 Винт
25 252004 Шайба
26 252134 Шайба
27 250508 Гайка
28 549-1108016 Накладка педали
29 75481-1108011 Педаль с упором
30 75181-1108025-10 Кронштейн педали
31 5336-1108161 Кольцо
32 75481-1108156 Ось
33 5336-1108058 Крышка
34 5336-1108059 Прокладка
35 258039 Шплинт
36 220079 Винт
37 252133 Шайба
38 252003 Шайба
39 75483-1108277 Пластина
40 540-1115043 Пружина
41 252136 Шайба
42 Болт
43 78211-1108074 Кронштейн
44 75483-1108066 Кронштейн
45 201458 Болт
46 75483-1108082 Кронштейн
47 75404-1108210-10 Трос
48 250514 Гайка
49 252137 Шайба
50 75481-1108050 Тяга
51 75481-1108170 Кронштейн
52 252007 Шайба
53 75483-1108071 Рычаг
54 540М-3514476 Ось
55 75481-1108082 Кронштейн
56 548А-1104696-01 Прокладка
57 315407 Кляммер
58 201418 Болт
