Запчасти: Установка цилиндра опрокидывающего механизма для БелАЗ-7547

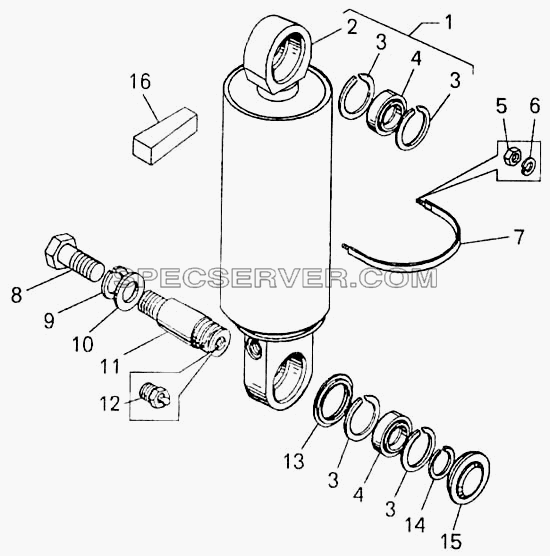

Установка цилиндра опрокидывающего механизма для БелАЗ-7547 (список запасных частей)

Установка цилиндра опрокидывающего механизма для БелАЗ-7547 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 548А-8603009-30 Цилиндр опрокидывающего механизма в состоянии установки
2 548А-8603010-20 Цилиндр опрокидывающего механизма
3 6411-2907459 Кольцо опорное
4 ШСЛ-60К Подшипник
5 252136 Шайба
6 250512 Гайка
7 540А-3513038 Хомут крепления
8 340858 Болт
9 252165 Шайба
10 7548-8603196 Упор
11 7548-8603078 Палец
12 1.3.УХЛ1 Масленка
13 540-2917454-12 Сальник
14 9590-8530684 Кольцо
15 548А-8603452 Крышка
16 75481-8603534 Призма
Запчасти: Цилиндр опрокидывающего механизма для БелАЗ-7547

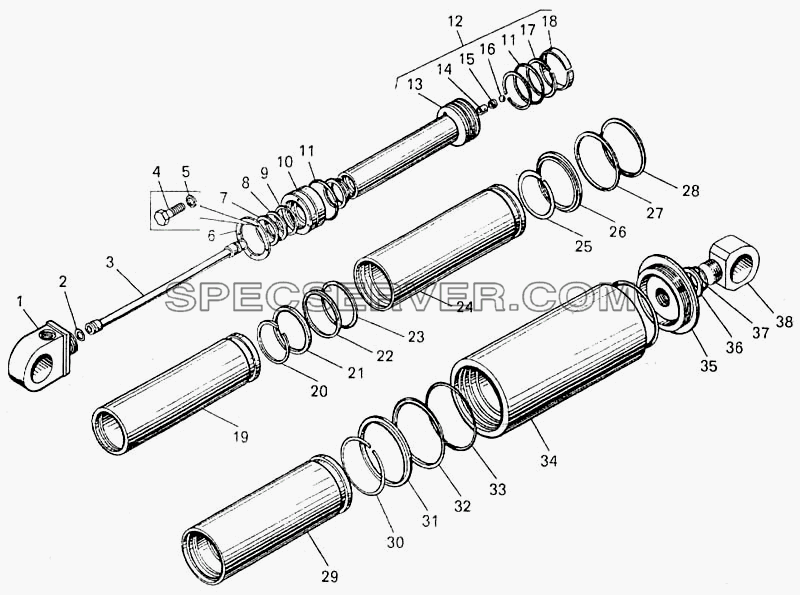

Цилиндр опрокидывающего механизма для БелАЗ-7547 (список запасных частей)

Цилиндр опрокидывающего механизма для БелАЗ-7547 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 540А-8603026 Головка цилиндра
2 027-032-30-2-2 Кольцо
3 540-8603100-20 Трубка цилиндра
4 201458 Болт
5 252135 Шайба
6 75405-8603083-10 Кольцо
7 540-8603517-10 Кольцо предохранительное
8 540-8603089 Шайба защитная
9 080-090-58-2-2 Кольцо
10 540-8603071-20 Втулка штока цилиндра
11 115-125-56-2-2 Кольцо
12 75405-8603043 Шток цилиндра в сборе
13 75405-8603044 Шток с поршнем
14 540-8603051-20 Толкатель
15 540-8603050-10 Гнездо клапана
16 17,462-60+10 Шарик
17 7523-3429108 Шайба защитная
18 540-8603046-10 Кольцо направляющее
19 540-8603064-20 Труба цилиндра
20 540-8603086 Кольцо ограничительное
21 540-8603546-10 Кольцо предохранительное
22 540-9603090 Шайба защитная
23 145-155-58-2-2 Кольцо
24 540-8603030-20 Трубка цилиндра
25 540-8603548 Кольцо ограничительное
26 540-8603569-10 Кольцо предохранительное
27 540-8603091 Шайба защитная
28 170-180-58-2-2 Кольцо
29 548-8603030 Труба цилиндра
30 548-8603570 Кольцо ограничительное
31 548-8603569 Кольцо предохранительное
32 548-8603090 Шайба защитная
33 200-215-85-2-2 Кольцо
34 548-8603014 Труба цилиндра
35 548-8603058 Крышка цилиндра
36 540-8603126 Кольцо головки стопорное
37 056-062-36-2-3 Кольцо
38 9571-8603025-20 Головка цилиндра верхняя
Запчасти: Блок гидрораспределителей управления для БелАЗ-7547

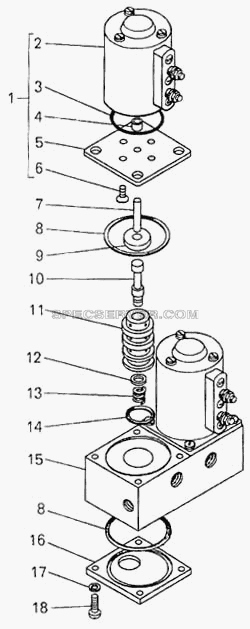

Блок гидрораспределителей управления для БелАЗ-7547 (список запасных частей)

Блок гидрораспределителей управления для БелАЗ-7547 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 549Б-0606200 Электромагнит в сборе
2 15.3747 Электромагнит
3 045-053-46-2-3 Кольцо
4 531-1705206 Втулка
5 549Б-8606204 Фланец
6 221602 Винт
7 549А-8606198 Толкатель
8 058-063-30-2-3 Кольцо
9 549А-8606194 Кольцо
10 531-1712220-10 Пилот
10 549Б-8606196 Пилот
11 531-1712217 Гильза пилота
11 549Б-8606386 Гильза пилота
12 531-1712612 Шайба
13 540-1712131 Пружина
14 020-025-30-2-3 Кольцо
15 549Б-8606314-11 Корпус
15 7555-8606314 Корпус
16 549Б-8606188 Крышка
17 252134 Шайба
18 220105 Винт
Запчасти: Трубопроводы управления опрокидывающим механизмом для БелАЗ-7547

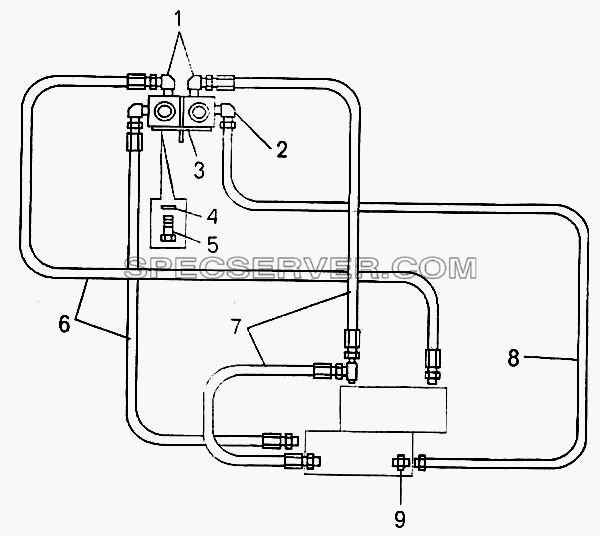

Трубопроводы управления опрокидывающим механизмом для БелАЗ-7547 (список запасных частей)

Трубопроводы управления опрокидывающим механизмом для БелАЗ-7547 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 344435 Угольник (459981645)
2 344525 Угольник
3 549Б-8606310-01 Блок гидрораспределителей управления
4 252136 Шайба
5 201495 Болт
6 751211-8609676 Рукав высокого давления (45364177)
7 751211-8609670 Рукав высокого давления
8 7548-8606143 Трубопровод
9 344761 Ниппель

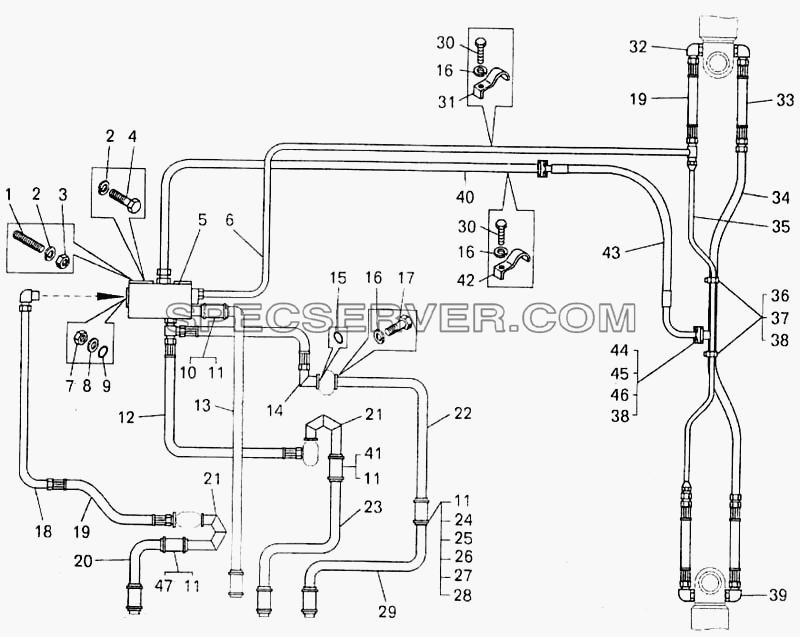

Трубопроводы опрокидывающего механизма для БелАЗ-7547 (список запасных частей)

Трубопроводы опрокидывающего механизма для БелАЗ-7547 (список запасных частей)

Трубопроводы опрокидывающего механизма для БелАЗ-7547 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 341155 Шпилька
2 252139 Шайба
3 250560 Гайка
4 202115 Болт
5 7423-8607204 Панель управления
6 75481-8609121 Труба
7 549А-3408048 Контргайка
8 549А-3408049 Шайба защитная
9 027-032-30-2-2 Кольцо
10 548А-8609034 Рукав всасывающий
11 549-8609640 Хомут
12 75485-8609380 Рукав высокого давления
13 75481-8609162 Труба сливная
14 7548-8609010 Фланец
15 040-045-30-2-3 Кольцо
16 252136 Шайба
17 201499 Болт
18 7548-8609120-10 Трубопровод
19 75405-8609380 Рукав высокого давления
20 75481-8609522 Труба всасывающая
21 7548-8609500-01 Труба всасывающая
22 548А-8609037-30 Труба всасывающая
23 75481-8609510 Труба всасывающая
24 549-8609644 Накладка
25 549-8609650 Лента
26 250510 Гайка
27 252005 Шайба
28 340064 Накладка
29 7548-8609522-10 Трубопровод
30 200317 Болт
31 7521-8609135 Скоба
32 344155 Угольник
33 7523-8609380-01 Рукав высокого давления
34 548А-8609258 Трубопровод
35 548А-8609258 Трубопровод
36 7547-8609316 Прижим
37 201549 Болт
38 252137 Шайба
39 7523-8609980 Угольник
40 7547-8609076 Труба
41 548А-8609265 Рукав всасывающий
42 540В-3408106 Скоба
43 7823-4617810 Рукав высокого давления
44 7823-4617327 Прижим
45 038-044-36-2-2 Кольцо
46 341350 Винт М12х38

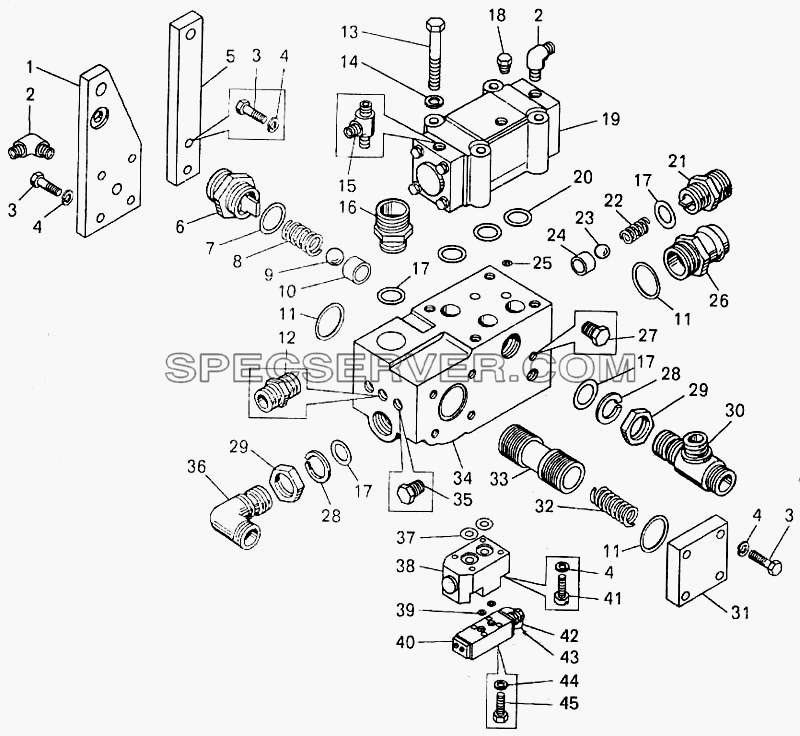

Панель управления для БелАЗ-7547 (список запасных частей)

Панель управления для БелАЗ-7547 (список запасных частей)

Панель управления для БелАЗ-7547 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 548А-8607208-10 Кронштейн панели передний
2 344435 Угольник (459981645)
3 201499 Болт
4 252136 Шайба
5 548А-8607209-10 Кронштейн панели задний
6 548А-8607280 Штуцер
7 035-040-30-2-2 Кольцо
8 527-8604052 Пружина обратного клапана
9 26,988-60+150 Шарик
10 75485-8607216 Седло
11 040-045-30-2-2 Кольцо
12 344006 Ниппель
13 340321 Болт
14 252137 Шайба
15 344203 Тройник
16 344837 Штуцер
17 027-032-30-2-2 Кольцо
18 262542 Пробка
19 540-8607010-02 Кран управления
20 025-030-30-2-2 Кольцо
21 548А-8607281 Штуцер
22 540-8608251 Пружина
23 17,462-60+100 Шарик
24 75485-8607214 Седло
25 008-012-25-2-2 Кольцо
26 548А-8607290 Патрубок сливной
27 262541 Пробка
28 549А-3408049 Шайба защитная
29 549А-3408048 Контргайка
30 548А-8609090 Тройник
31 548А-8607211-10 Крышка блока
32 540-8607136 Пружина клапана
33 540-8607156-20 Золотник
34 7423-8607238 Блок панели управления
35 262543 Пробка
36 344155 Угольник
37 021-025-25-2-2 Кольцо
38 78211-4617100 Клапан предохранительный в сборе
39 010-014-25-2-2 Кольцо (253111357)
40 7820-4603100 Клапан вспомогательный
41 341346 Винт М10х45 (34134600)
42 258223 Шплинт 0,8х125
43 379432 Пломба металлическая
44 252155 Шайба
45 200263 Болт
