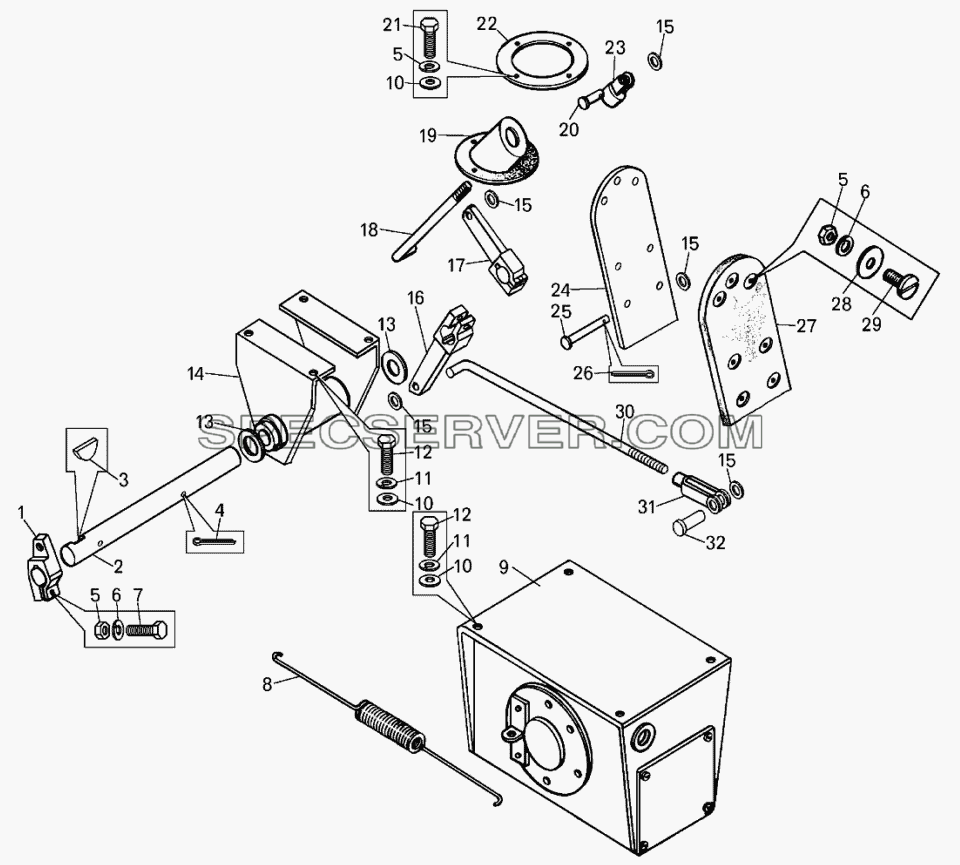

№		Номер детали	Наименование запчасти
1		549Б-1108063	Рычаг
2		7513-2108682	Вал
3		343800	Шпонка
4		258042	Шплинт
5		250508	Гайка
6		252134	Шайба
7		201424	Болт
8		549Б-1108129	Пружина
9		7513-2108610	Контроллер тормозной
10		252006	Шайба
11		252136	Шайба
12		201495	Болт
13		549-1108106-10	Шайба
14		549А-2108684	Труба с кронштейнами
15		252005	Шайба
16		549Е-1108075-01	Рычаг
17		549-1108075	Рычаг
18		7513-2108518	Тяга
19		549-1108112	Колпак защитный
20		260034	Палец
21		201418	Болт
22		549-1108114	Накладка
23		549-1108028-01	Вилка
24		549А-2108652	Педаль
25		260050	Палец
26		258039	Шплинт
27		549-1108016	Накладка педали
28		252037	Шайба
29		224624	Винт
30		549А-2108517	Тяга
31		525-1108029-Б	Вилка
32		260035	Палец
33		549А-2108650	Педаль
34		7513-2108680	Вал в сборе

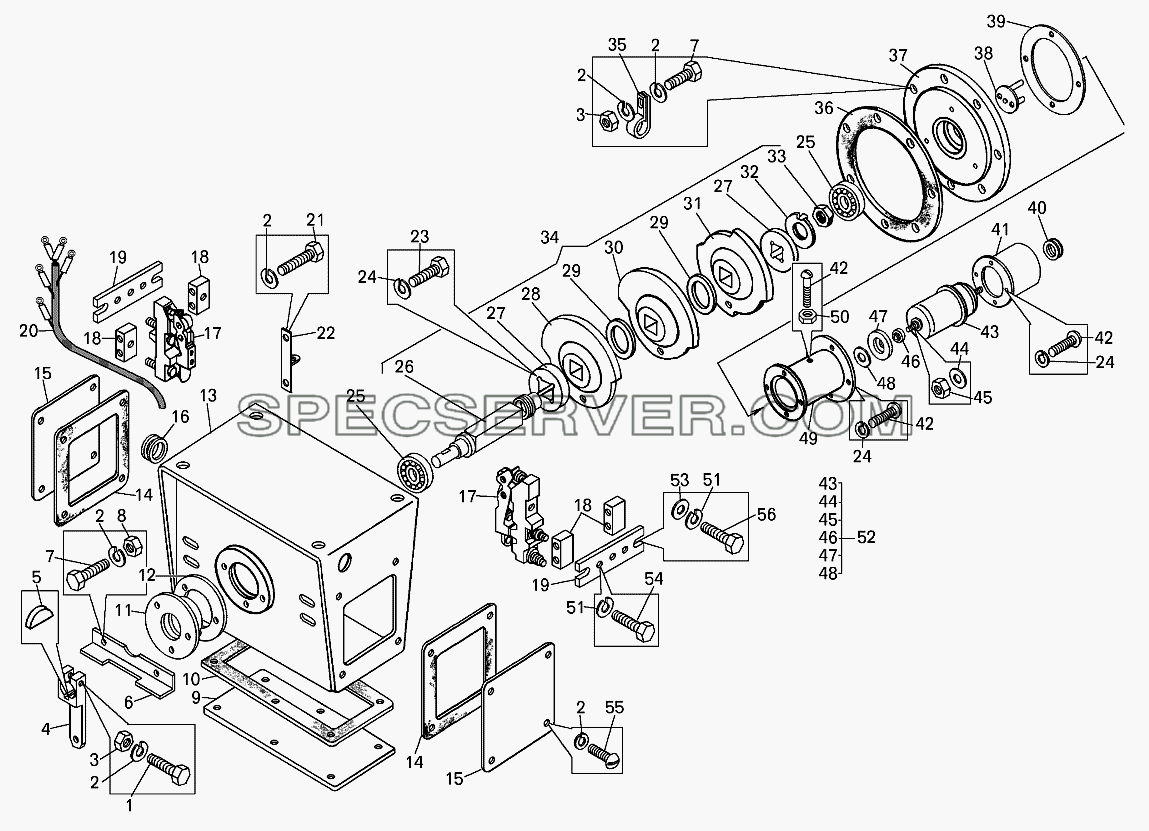

Контроллер тормозной для БелАЗ-7513 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		201424	Болт
2		252134	Шайба
3		250508	Гайка
4		549А-2108654	Рычаг
5		343800	Шпонка
6		7519-2108236	Кронштейн
7		201422	Болт
8		252004	Шайба
9		549А-2108503	Крышка
10		549А-2108506	Прокладка
11		549-2108484	Крышка
12		549-2108486	Прокладка
13		549А-2108220	Корпус
14		549А-2108496	Прокладка
15		549А-2108492	Крышка
16		549АС-2108247	Кольцо
17		6ТД.687.012-01	Элемент кулачковый
18		549А-2108262	Кронштейн
19		549А-2108302	Рейка
20		7513-2114030	Жгут проводов
21		201418	Болт
22		549А-2108700	Кронштейн
23		220053	Винт
24		252132	Шайба
25		60203К	Подшипник
26		7519-2108434	Вал
27		549А-2108462	Кольцо
28		549А-2108636	Шайба кулачковая
29		549-2108458	Шайба изоляционная
30		549А-2108638	Шайба кулачковая
31		549А-2108642	Шайба кулачковая
32		342791	Шайба
33		250640	Гайка
34		7519-2108630	Барабан кулачковый
35		315407	Кляммер
36		549-2108478	Прокладка
37		7519-2108474	Крышка
38		7519-2108720	Фланец
39		7519-2108739	Кольцо
40		549А-3716046	Втулка
41		7519-2108620	Крышка
42		220051	Винт
43		ЛШ3.153.000	Сельсин БД-160А
44		252130	Шайба
45		250458	Гайка
46		7519-2108736	Втулка
47		7519-2108734	Муфта
48		7519-2108742	Прокладка
49		7519-2108730	Стакан
50		250462	Гайка
51		252135	Шайба
52		7519-2108614	Датчик БД-160А
53		252038	Шайба
54		201454	Болт
55		220103	Винт
56		201458	Болт

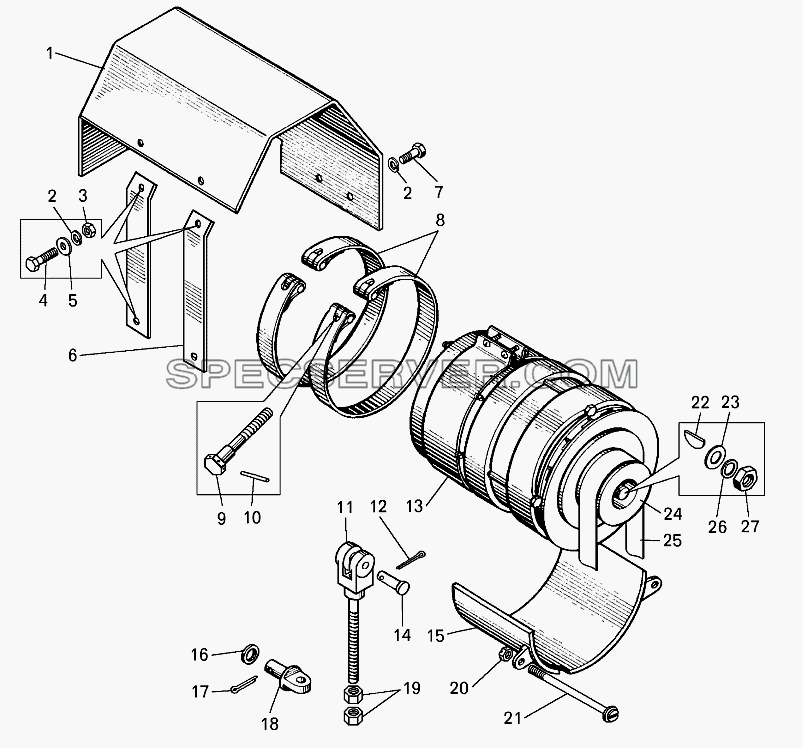

Установка генератора для БелАЗ-7513 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		549-3701540	Экран в сборе
2		252135	Шайба
3		250510	Гайка
4		201454	Болт
5		252038	Шайба
6		549-3701548	Стойка
7		201456	Болт
8		549-3701580	Хомут крепления
9		549-3701594	Болт стяжной
10		258252	Шплинт
11		549Б-3701670	Тяга
12		258039	Шплинт
13		6311.3701	Генератор
14		260091	Палец
15		549-3701570	Постель генератора
16		252047	Шайба
17		258027	Шплинт 2,5х32
18		549Б-3701678	Упор
19		250561	Гайка
20		258869	Гайка М12х1,25
21		549Б-3701680	Ось генератора
22		Х-4148	Шпонка
23		Г263Б-3701053	Кольцо
24		549Б-3701051-20	Шкив ведомый
25		10РК 100 LW	Ремень
26		МХ-0234	Шайба 16Л
27		МХ-0235А	Гайка

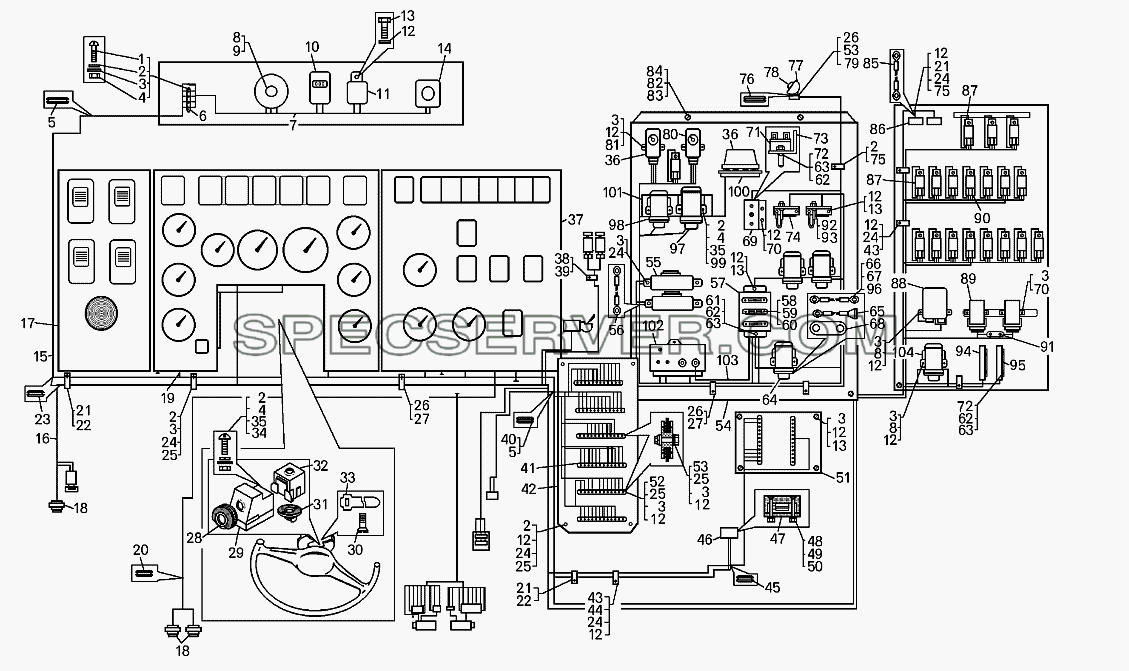

Монтаж электрооборудования в кабине самосвала БелАЗ-75132 для БелАЗ-7513 (список запасных частей)

Таблица запасных частей

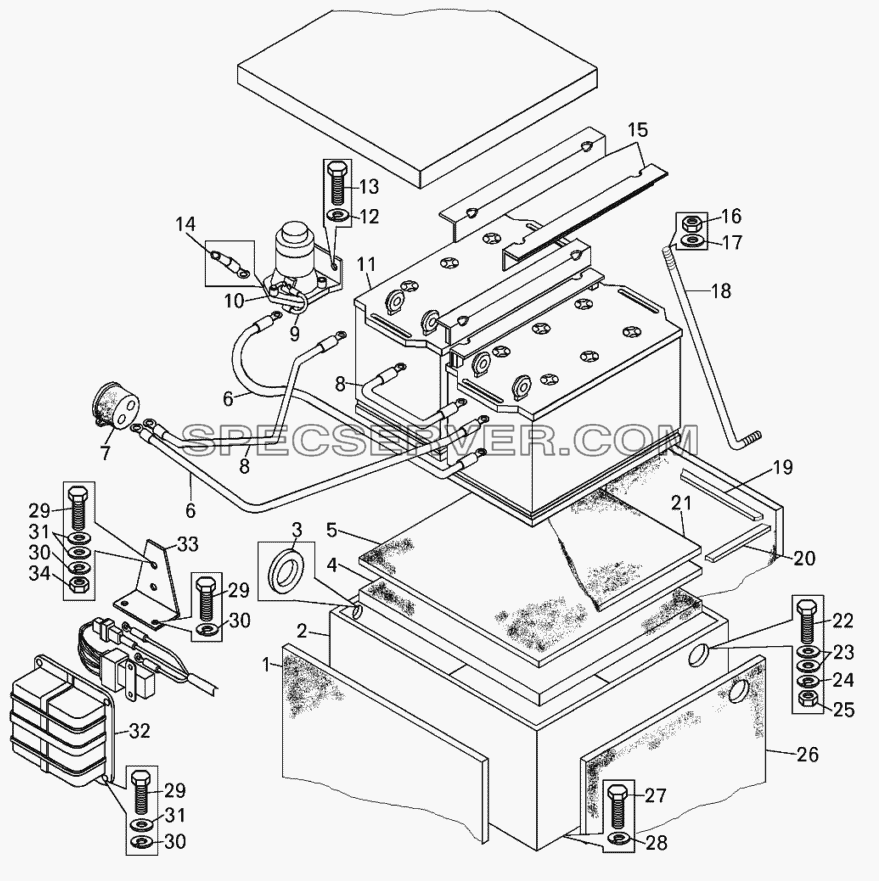

Установка аккумуляторных батарей для БелАЗ-7513 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		220082	Винт
2		252003	Шайба
3		252004	Шайба
4		250464	Гайка
5		549А-3724238	Кольцо
6		17.3723	Панель
7		75303-3724264	Жгут проводов
8		ЭИ 8059-2	Указатель давления
9		ЛВ211-329	Патрон лампы
10		СВН-2-02	Счетчик моточасов
11		733.3747-10	Сигнализатор шумовой
12		252134	Шайба
13		201417	Болт
14		11.3714	Плафон
15		75132-3724008	Жгут проводов основной
16		75132-3724018	Жгут проводов добавочный
17		75132-3800020	Панель приборов
18		ВК413	Датчик давления
19		755501-3724241ХЛ	Перемычка
20		549А-2108247	Кольцо
21		540А-1104519-01	Прокладка
22		379169	Кляммер
23		200-3802045	Втулка
24		201418	Болт
25		250508	Гайка
26		549Б-2105455	Трубка
27		344621	Кляммер
28		64221-3709222	Чехол переключателя
29		66.3709	Переключатель поворота
30		220077	Винт
31		64221-3709219	Втулка сбрасывателя
32		40.3709	Переключатель стеклоочистителя и стеклоомывателя
33		64227-3724622	Хомут
34		220080	Винт
35		252133	Шайба
36		РСВ-01-1	Реле времени
37		7513-2108346	Панель приборов
38		548А-1104696-01	Прокладка
39		315406	Кляммер
40		200-3724015	Втулка
41		ПС12	Панель соединительная
42		7555-3723320	Кронштейн
43		549Б-2105454	Трубка
44		379198	Кляммер
45		540-1108141	Втулка
46		АР-93	Розетка
47		500-3723242	Прокладка
48		221512	Винт
49		250458	Гайка
50		252130	Шайба
51		7513-2114106	Кронштейн
52		200215	Болт
53		201422	Болт
54		7555-3747182	Основание
55		ПР112	Блок предохранителей
56		75481-3724190	Перемычка
57		7549-3722355	Кронштейн предохранителей
58		ПВ50.УХЛ3	Предохранитель
59		ПВ100АС.УХЛЗ	Предохранитель
60		БЗ-30 УХЛ3	Блок защиты
61		223014	Винт
62		252132	Шайба
63		250462	Гайка
64		КТ127-УХЛ	Контактор
65		549Б-3747290	Диод с перемычкой
66		549С-3724304	Перемычка
67		549АС-3724247	Перемычка
68		549А-3724218	Перемычка
69		75132-3903192	Табличка
70		220103	Винт
71		2ППН-45	Переключатель
72		220051	Винт
73		75551-3710022	Кронштейн выключателя
74		7421-3747175	Кронштейн
75		315407	Кляммер
76		540-3715054	Втулка амортизационная
77		ПД308-А	Лампа подкапотная
78		А24-21-3	Лампа
79		252037	Шайба
80		63.3710	Реле времени
81		220105	Винт
82		201454	Болт
83		252005	Шайба
84		252135	Шайба
85		751411-3724252	Перемычка
86		РС493	Прерыватель контрольной лампы
87		901.3747	Реле
88		РС951-А	Реле поворота
89		12.3761	Блок УТД
90		90.3747	Реле
91		75191-3747280	Резистор
92		СЭ300	Сопротивление
93		252002	Шайба
94		75132-3747166	Панель с диодами
95		75132-3747170	Панель с диодами
96		549АС-3724217	Перемычка
97

№		Номер детали	Наименование запчасти
-		250464	Гайка
-		252133	Шайба
1		7549-3748904	Утеплитель задний
2		7512-3748010	Ящик аккумуляторных батарей
3		549А-3724238	Кольцо
4		7549-3748906	Утеплитель нижний
5		7519-3748174	Коврик ящика
6		549БС-3724166	Перемычка
7		ПС315-3723100	Розетка
8		549БС-3724164	Перемычка
9		540С-3724066-11	Перемычка контактора
10		1420.3737	Выключатель
10		1421.3737	Выключатель "массы"
11		6СТ-190А	Батарея аккумуляторная
12		252134	Шайба
13		201418	Болт
14		540С-3724080-01	Провод
15		7512-3748028	Планка прижимная
16		250512	Гайка
17		252006	Шайба
18		7512-3748192	Тяга
19		7512-3748076	Уплотнитель
20		7512-3748077	Уплотнитель
21		7519-3748922-01	Утеплитель крышки
22		201469	Болт М8х66
23		252005	Шайба
24		252135	Шайба
25		250510	Гайка
26		7549-3748912	Утеплитель боковой
27		201497	Болт
28		252136	Шайба
29		220079	Винт
30		252134	Шайба
31		252004	Шайба
32		7549-3750062	Кожух контактора
33		75124-3708062	Кронштейн
34		250508	Гайка

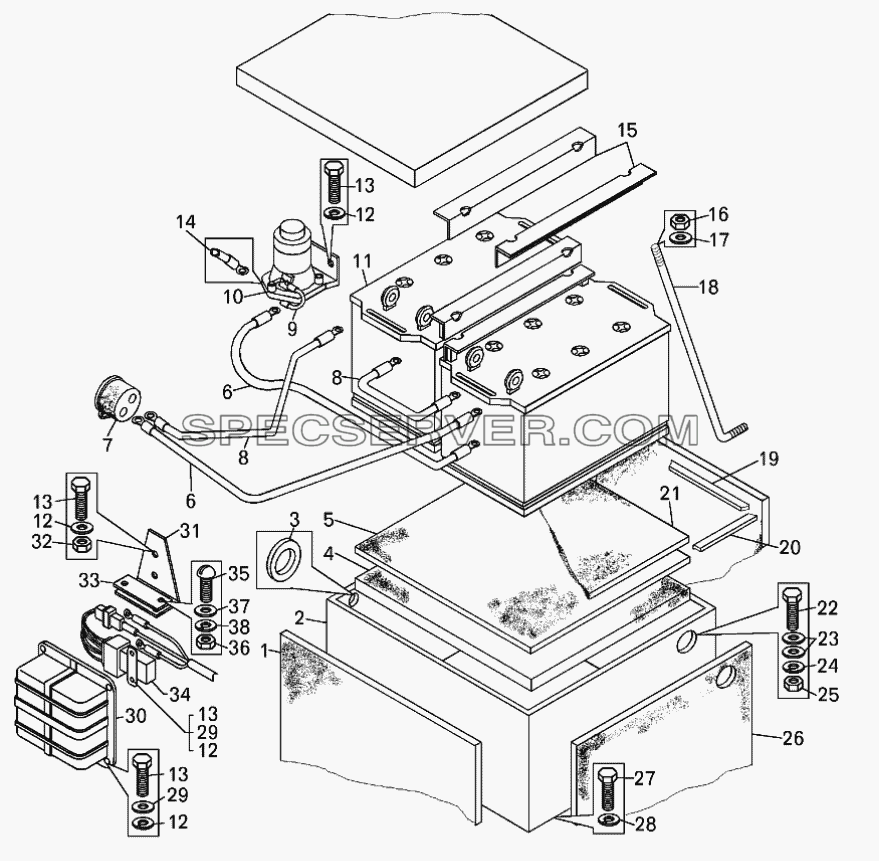

Установка аккумуляторных батарей и монтаж проводов для БелАЗ-7513 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		7549-3748904	Утеплитель задний
2		7512-3748010	Ящик аккумуляторных батарей
3		549А-3724238	Кольцо
4		7549-3748906	Утеплитель нижний
5		7519-3748174	Коврик ящика
6		549БС-3724166	Перемычка
7		ПС315-100	Розетка
8		549БС-3724164	Перемычка
9		540С-3724066-11	Перемычка контактора
10		1420.3737	Выключатель
10		1421.3737	Выключатель "массы"
11		6СТ-190А	Батарея аккумуляторная
12		252134	Шайба
13		201418	Болт
14		540С-3724080-01	Провод
15		7512-3748028	Планка прижимная
16		250512	Гайка
17		252006	Шайба
18		7512-3748192	Тяга
19		7512-3748076	Уплотнитель
20		7512-3748077	Уплотнитель
21		7519-3748922-01	Утеплитель крышки
22		201469	Болт М8х66
23		252005	Шайба
24		252135	Шайба
25		250510	Гайка
26		754903748912	Утеплитель боковой
27		201497	Болт
28		252136	Шайба
29		252004	Шайба
30		7549-3750062	Кожух контактора
31		75131-3708042	Кронштейн
32		250508	Гайка
33		549-3723348	Панель переходная
34			Реле включения маслозакачивающего насоса
35		220082	Винт
36		250464	Гайка
37		252003	Шайба
38		252133	Шайба
