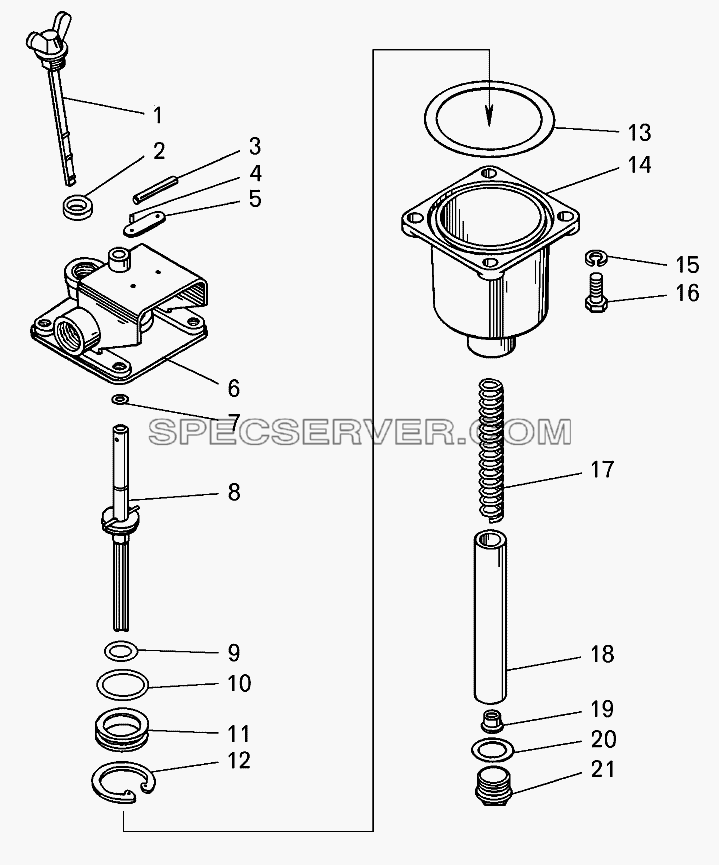

№		Номер детали	Наименование запчасти
-		100-3536030	Фитиль в сборе
1		100-3536046	Рейка мерная
2		100-3536047	Кольцо уплотнительное
3		484105	Штифт
4		304183	Заклепка
5		100-3512099	Табличка
6		100-3536020	Корпус верхний
7		100-3536025	Кольцо
8		100-3536024	Тяга
9		100-3522069	Кольцо
10		100-3536029	Кольцо
11		100-3536028	Обойма
12		489305	Кольцо упорное
13		100-3536045	Кольцо
14		100-3536040	Корпус нижний
15		305890	Шайба
16		201456	Болт
17		100-3536032	Пружина
18		100-3536033	Фитиль
19		100-3536034	Пробка
20		305768	Шайба
21		305062	Пробка

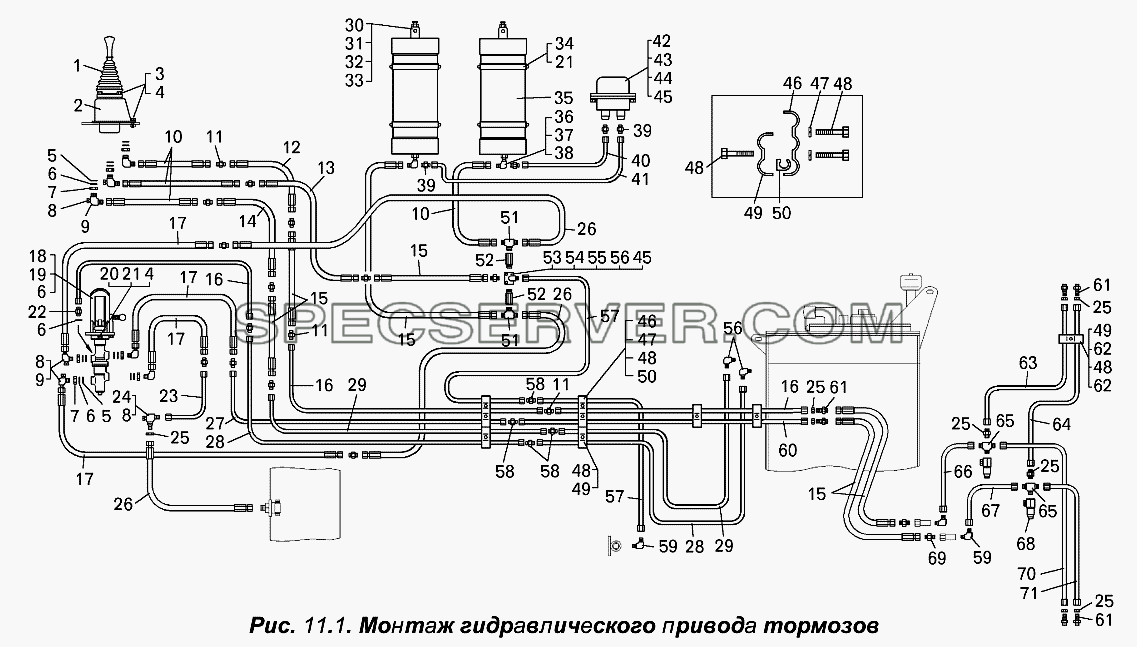

Монтаж гидравлического привода тормозов для БелАЗ-7513 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		7821-3537010-10	Кран управления стояночным тормозом
2		7545-3504220	Кронштейн
3		201457	Болт
4		252135	Шайба
5		7512-3514168	Шайба защитная
6		015-019-25-2-2	Кольцо
7		342321	Гайка
8		262541	Пробка
9		344448	Угольник
10		75211-8609676	Рукав
11		344010	Ниппель
12		75211-8609700	Шланг
13		7549-8609704	Рукав
14		75211-8609686	Рукав
15		75211-8609680	Рукав
16		7513-3506646	Трубка
17		75191-8609714	Рукав
18		7512-3514010-01	Кран управления тормозами
19		344356	Пробка М18х1,5
20		201458	Болт
21		250510	Гайка
22		344021	Ниппель
23		7513-3506642	Трубка
24		344440	Угольник
25		250640	Гайка
26		75211-8609670	Шланг
27		7513-3506650	Трубка
28		7513-3506680	Трубка
29		7513-3506690	Трубка
30		540-2917362	Прокладка
31		262542	Пробка
32		7512-3545088	Удлинитель
33		540-2917362	Прокладка
34		7545-3545070	Хомут
35		7545-3545010	Пневмогидроаккумулятор
36		7821-3506101	Переходник
37		540М-3506999	Прокладка
38		342555	Угольник
39		379497	Штуцер
40		7513-3506666	Трубка
41		7513-3506668	Трубка
42		75211-3720210	Реле давления
43		549Б-3506793	Кронштейн
44		201497	Болт
45		252136	Шайба
46		75211-6603725	Скоба
47		252134	Шайба
48		201424	Болт
49		344662	Скоба
50		540А-3506988	Вкладыш
51		344206	Тройник
52		75125-3408290	Клапан разности давлений
53		7513-3506018	Колодка
54		200320	Болт М10х55
55		250512	Гайка
56		379659	Угольник
57		7513-3506220	Трубка
58		344757	Ниппель
59		344435	Угольник (459981645)
60		7513-3506640	Трубка
61		344281	Штуцер
62		540А-3506989	Вкладыш
63		7513-3506660	Трубка
64		7513-3506656	Трубка
65		344209	Тройник
66		7513-3506658	Трубка
67		7513-3506652	Трубка
68		75212-3408430	Клапан соединительный
69		344006	Ниппель
70		7513-3506662	Трубка
71		7513-3506654	Трубка

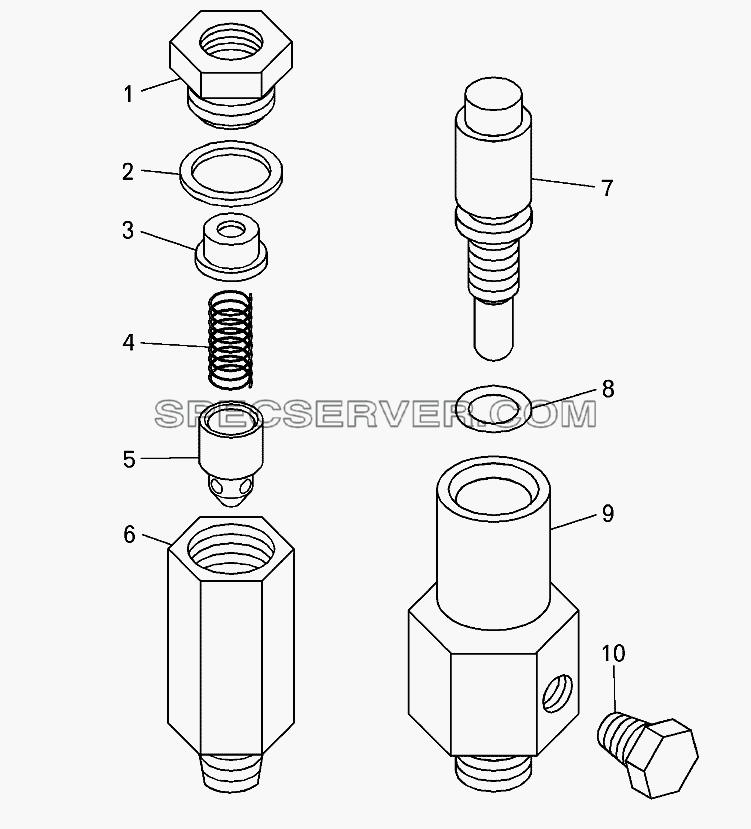

Клапан разности давлений и клапан соединительный для БелАЗ-7513 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		374934	Гайка переходная
2		549А-1018442	Прокладка
3		75125-3406214	Направляющая
4		540-3572088-01	Пружина
5		75125-3406202	Клапан
6		75125-3408326	Корпус
7		75212-3408434	Шток
8		008-012-25-2-3	Кольцо
9		75212-3408432	Корпус
10		262541	Пробка

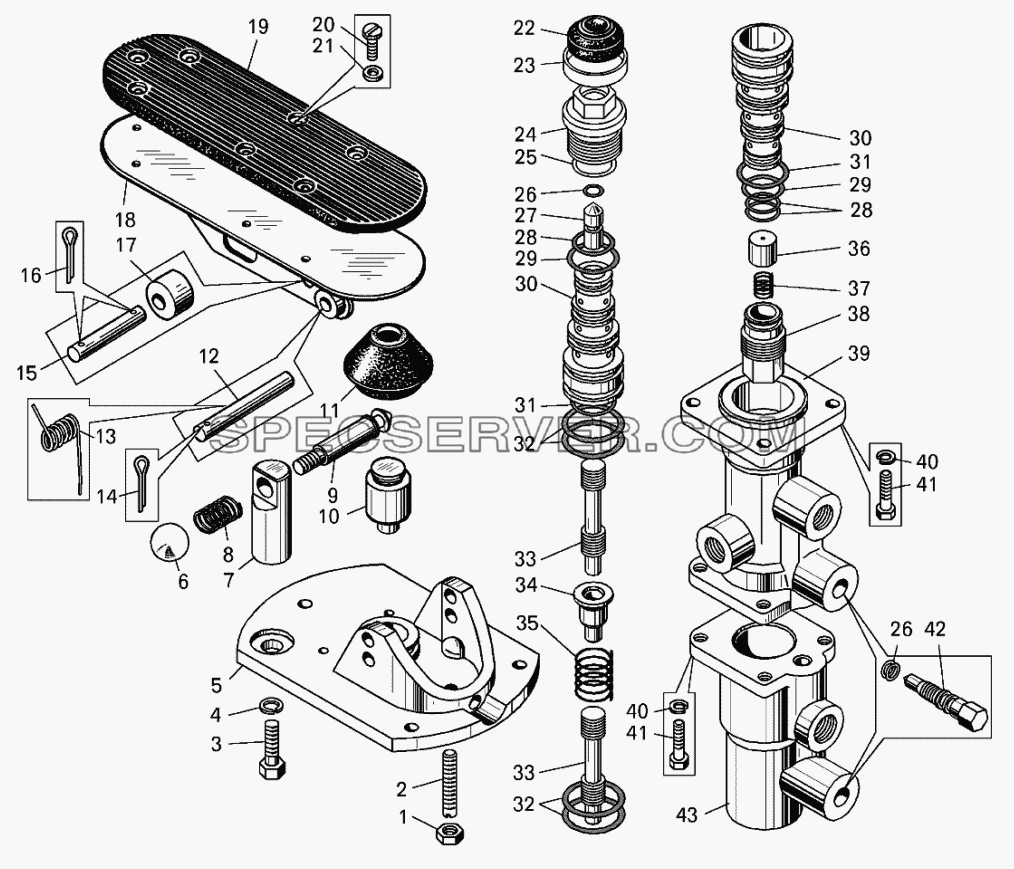

Кран управления тормозами для БелАЗ-7513 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		250510	Гайка
2		540М-3514469	Фиксатор
3		201540	Болт
4		252137	Шайба
5		7540-3514130	Крышка корпуса крана
6		540-8101050	Шарик
7		7540-3514486	Втулка
8		540-1704177	Пружина
9		7540-3514482	Фиксатор
10		7512-3514082-10	Толкатель
11		575-1312258-Б	Чехол
12		540М-3514467	Ось
13		7512-3514478	Пружина
14		258040	Шплинт
15		540М-3514466	Ось
16		258038	Шплинт
17		540М-3514464	Ролик
18		540М-3514450	Педаль
19		549-1108016	Накладка педали
20		224622	Винт
21		252037	Шайба
22		100-3514055	Элемент уравновешивающий
23		7512-3514056-10	Тарелка пружины
24		7512-3514045	Пробка
25		027-032-30-2-2	Кольцо
26		008-012-25-2-2	Кольцо
27		7512-3514060-10	Шток
28		018-022-25-2-2	Кольцо
29		020-025-30-2-2	Кольцо
30		7512-3514025	Гильза
31		025-030-30-2-2	Кольцо
32		030-035-30-2-2	Кольцо
33		7512-3514026	Золотник
34		7512-3514028	Толкатель
35		7512-3514051	Пружина
36		7512-3514089	Поршень
37		535-3509097	Пружина
38		7512-3514044	Пробка
39		7512-3514020-10	Корпус верхний
40		252155	Шайба
41		201457	Болт
42		7512-3514032	Игла запорная
43		7512-3514040	Корпус нижний

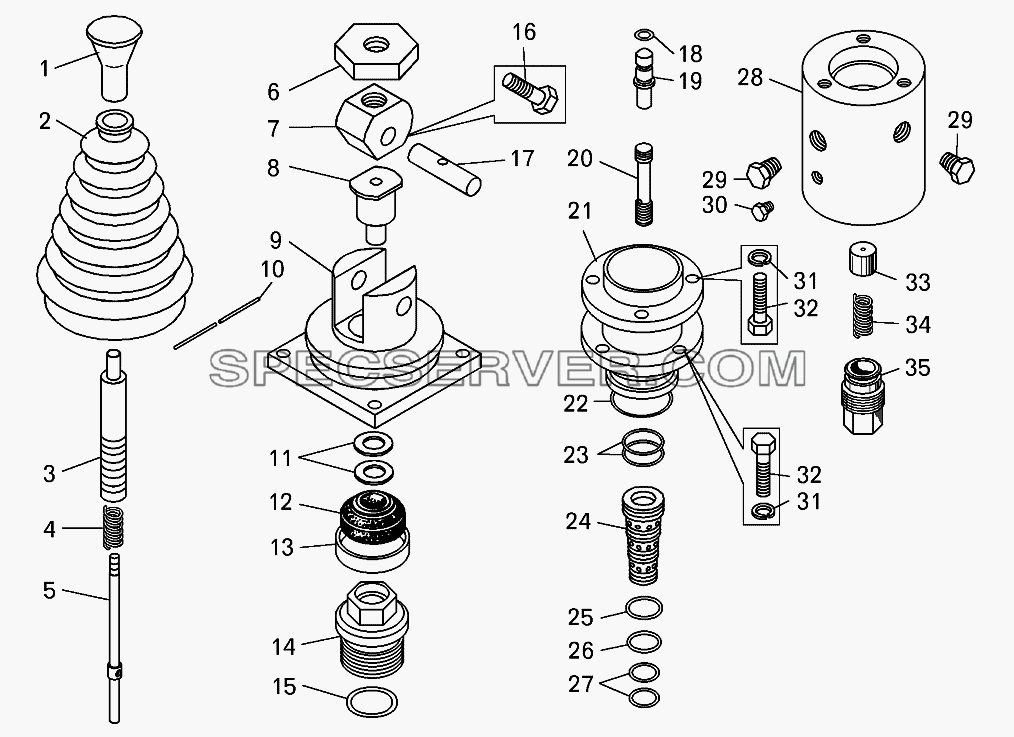

Кран управления стояночным тормозом для БелАЗ-7513 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		7821-3537060	Рукоятка
2		7821-3537139	Чехол защитный
2		7821-3537139-01	Чехол защитный
3		7821-3537034	Рычаг
4		549А-3544072	Пружина
5		7821-3537040	Фиксатор
6		374802	Гайка
7		7821-3537028-10	Кулачок
8		7821-3537026-10	Толкатель
9		7821-3537132	Крышка крана
10		258288	Шплинт
11		7821-3537049	Шайба регулировочная
12		100-3514055	Элемент уравновешивающий
13		7512-3514056-10	Тарелка пружины
14		7821-3537036	Пробка
15		027-032-30-2-2	Кольцо
16		201417	Болт
17		7821-3537136	Ось
18		010-014-25-2-2	Кольцо (253111357)
19		7821-3537033	Толкатель
20		7512-3514026	Золотник
21		7821-3537255-10	Стакан
22		036-041-30-2-2	Кольцо
23		030-035-30-2-2	Кольцо
24		7512-3514025	Гильза
25		025-030-30-2-2	Кольцо
26		020-025-30-2-2	Кольцо
27		018-022-25-2-2	Кольцо
28		7821-3537020-20	Корпус
29		262543	Пробка
30		262541	Пробка
31		252156	Шайба
32		201493	Болт
33		7512-3514089	Поршень
34		7555-3514053	Пружина
35		7512-3514044	Пробка

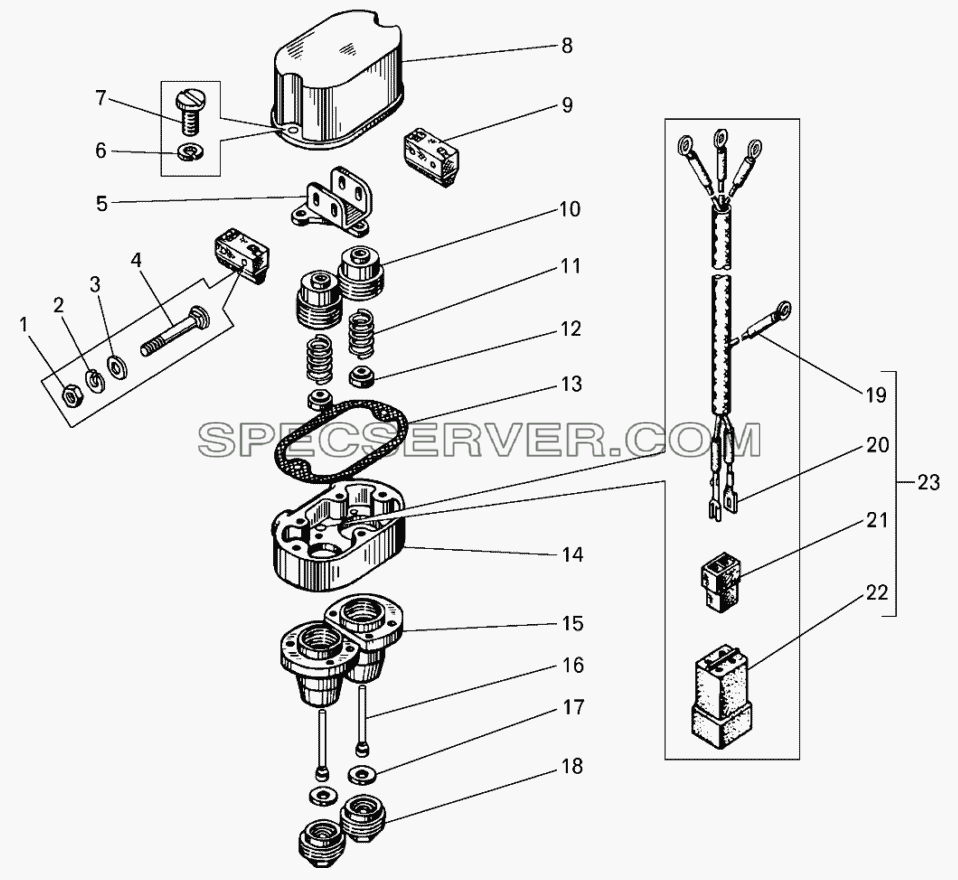

Реле давления для БелАЗ-7513 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		250462	Гайка
2		252132	Шайба
3		252002	Шайба
4		549Б-3720250	Фиксатор
5		549Б-3720212	Кронштейн
6		252134	Шайба
7		224624	Винт
8		549Б-3720220	Крышка
9		МП2102	Микропереключатель
10		549Б-3720238	Винт регулировочный
11		549Б-3720236	Пружина
12		549Б-3720245	Шайба
13		549Б-3720222	Прокладка
14		549Б-3720218	Корпус
15		549Б-3720235	Стакан пружины
16		549Б-3720244	Шток
17		549Б-3720240	Диафрагма
18		549Б-3720242	Пробка
19		549С-3724034	Трубка изоляционная
20			Штекер
21			Колодка двухклеммовая
22		5320-3724050	Чехол защитный
23		549Б-3724334	Жгут проводов
