BYD F3, BYD F3-R. Руководство по ремонту - часть 37





564



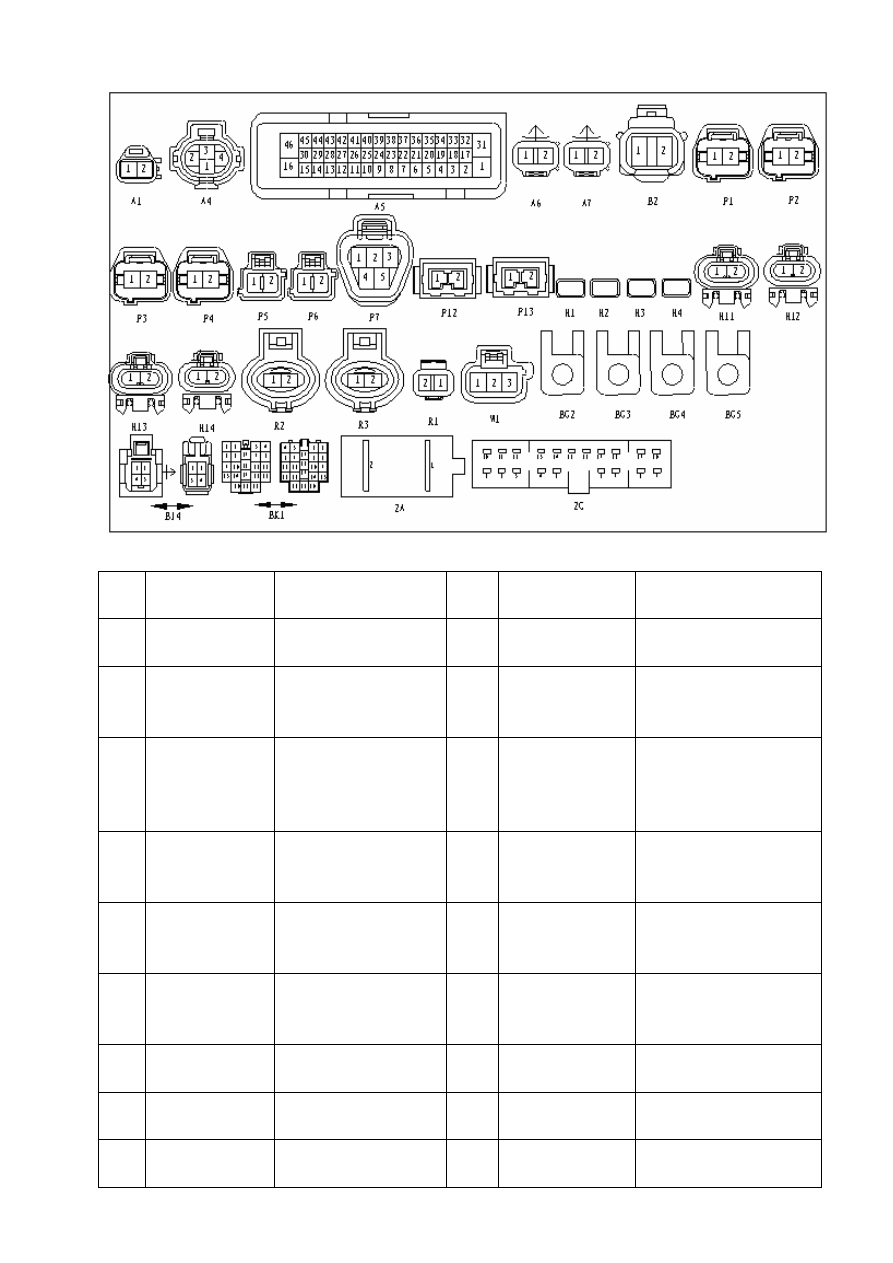

Рисунок 2-3.

Кон

такт

№ контакта

Подключение

Конт

акт

№ контакта

Подключение

A1

7283-7028-30

Датчик температуры

наружного воздуха

H4

DJ7013-6.3-2195

Звуковой сигнал 2 #

A4

DJ7042Y-2.2-21

Переключатель

давления в системе

кондиционирования

H11

DJ7029D-2.8-21

Фары, левый блок

A5

54210064

Электронный блок

управления

антиблокировочной

системы

H12

DJ7029Y-2.8-21

Фары, левый блок

A6

DJ7021-2.2-11

Датчик частоты

вращения левого

переднего колеса

H13

DJ7029D-2.8-21

Фары, правый блок

A7

DJ7021-2.2-11

Датчик частоты

вращения правого

переднего колеса

H14

DJ7029Y-2.8-21

Фары, правый блок

B2

M23374

Выключатель сигнала

низкого уровня

тормозной жидкости

R1

DJ7021Y-4.8-11

Крыльчатка охлаждения

F1

DJ7023-2-21

Передний левый

габарит

R2

DJ7021Y-4.8-21

Регулировочное реле,

крыльчатка охлаждения

F2

DJ7023-2-21

Передний правый

габарит

R3

DJ7021Y-4.8-21

Вентилятор конденсатора

F3

DJ7023-2-21

Левая передняя

противотуманная фара

W1

M23334

Электропривод омывателя





565

Кон

такт

№ контакта

Подключение

Конт

акт

№ контакта

Подключение

F4

DJ7023-2-21

Правая передняя

противотуманная фара

BG2

DJ4355A-2Sn

Линия заземления (провод

массы)

F5

DJ7021-2.2-21

Передний сигнал левого

поворота

BG3

DJ4355A-1Sn

Линия заземления (провод

массы)

F6

DJ7021-2.2-21

Передний сигнал

правого поворота

BG4

DJ4355A-2Sn

Линия заземления (провод

массы)

F7

0445205

Стеклоочистители

переднего ветрового

стекла

BG5

DJ4355A-1Sn

Линия заземления (провод

массы)

F12

DJ7024-3.5-20

Боковой повторитель

сигнала левого поворота

BJ4

6520-0349

Кабельная шина, пол

кузова

F13

DJ7024-3.5-20

Боковой повторитель

сигнала правого

поворота

BK1

DJ7221-2/6.3-21

Кабельная шина,

приборная панель

H1

DJ7013-6.3-2195

Звуковой сигнал 1 #

2A

DJ7021-9.5-21

Блок разъемов

H2

DJ7013-6.3-2195

Звуковой сигнал 1 #

2C

MG651080

Блок разъемов

H3

DJ7013-6.3-2195

Звуковой сигнал 2 #







2.4. Кабельная шина, приборная панель

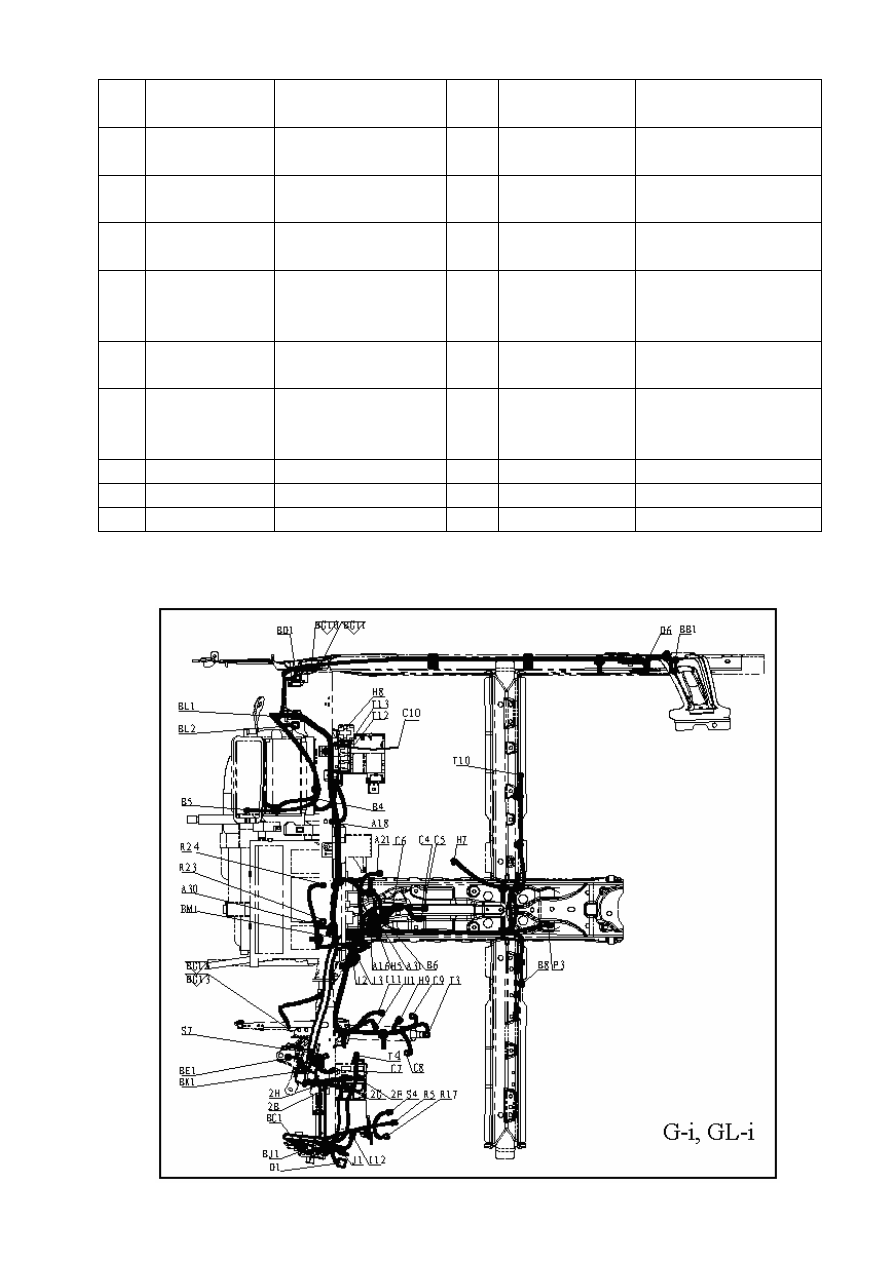

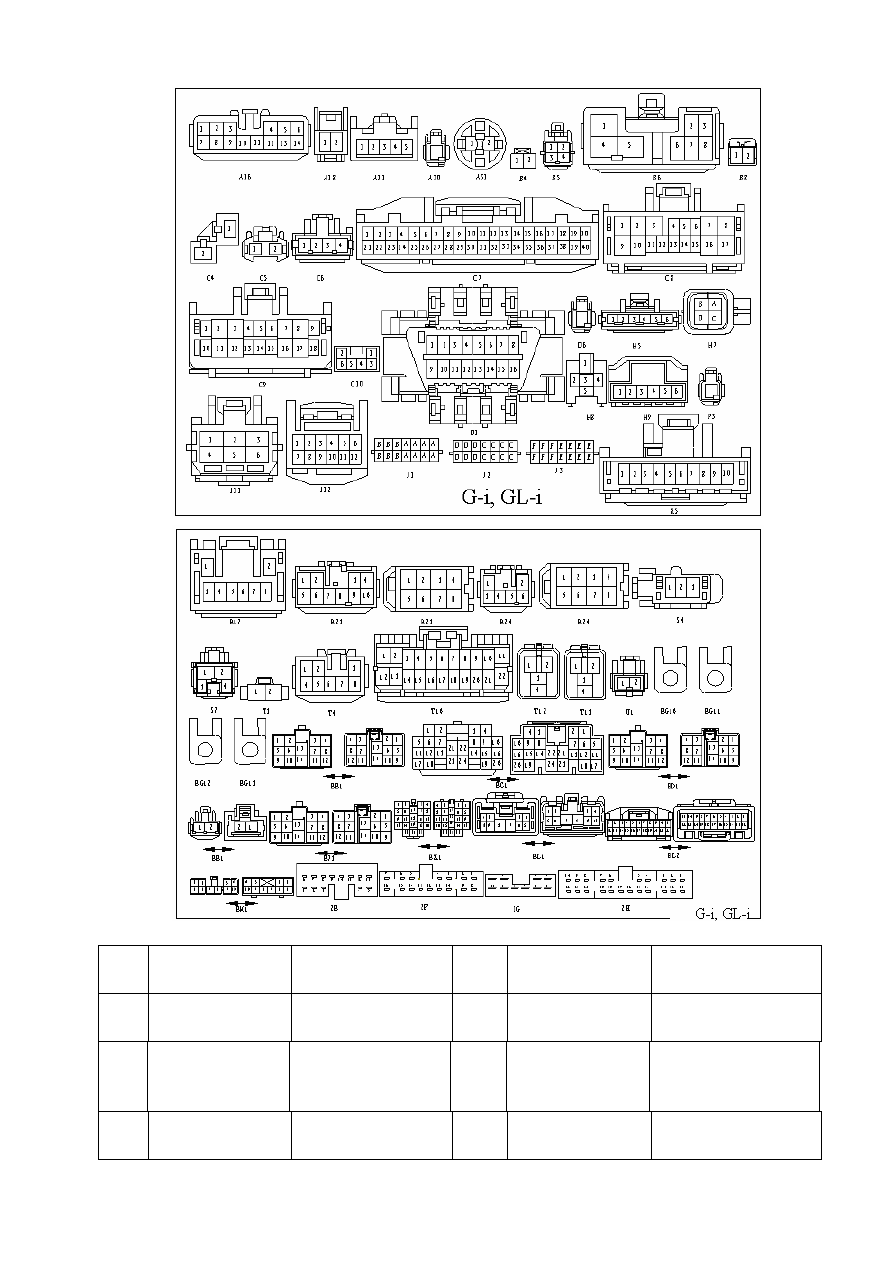

2.4.1. Кабельная шина приборной панели для моделей G-i и GL-i.







566





Рисунок 2-4.

Конт

акт

№ контакта

Подключение

Конта

кт

№ контакта

Подключение

A16

MG651110

Контроллер

кондиционера

R23

DJ7103-2.3-21

Проигрыватель

компакт-дисков

A18

7283-5845

Датчик температуры,

испаритель

кондиционера



DJ7082-3.5-20

Радиоприемник

A21

DJ7051-2.3-21

Выключатель

кондиционера

R24

0446203

Проигрыватель

компакт-дисков





567



Конт

акт

№ контакта

Подключение

Конта

кт

№ контакта

Подключение

A30

6520-0564

Антенна



DJ7082A-3.5-21

Радиоприемник

A31

7141-2320

Подсветка

пепельницы

S4

6098-0964

Аварийный индикатор

противоугонной

системы

B4

MG610281

Электропривод

нагнетателя

S7

0438503

Выключатель

тормозного сигнала

B5

6098-0514

Регулировочное

сопротивление,

нагнетатель

T3

DJ7021A-2.8-21

Индикационная

подсветка ключа в

замке зажигания

B6

DJ7081-4.8/2.3-21

Регулировочный

переключатель,

нагнетатель

кондиционера

T4

DJ7081-2.3-21

Проблесковое реле.

B8

282365-1

Выключатель ремней

безопасности

T10

DJ7221-1.3/1.8-21

Контроллер

противоугонной

системы

C4

DJ7021-7.8/5-21

Пепельница

T12

0338403

Реле стартера

C5

7283-8123

Подсветка

пепельницы

T13

0338403

Реле габаритных огней

C6

0438703

Электронные часы

U1

7283-1027

Выключатель

индикатора

разблокировки

C7

1318389-1

Комбинированный

блок приборов

BG10

DJ4355-1Sn

Линия заземления

C8

6098-1998

Комбинированный

блок переключателей,

левый

BG11

DJ4355-2Sn

Линия заземления

C9

6098-1164

Комбинированный

блок переключателей,

правый

BG12

DJ4355-1Sn

Линия заземления

C10

6240-1120

Тахометр

BG13

DJ4355-2Sn

Линия заземления

D1

7183-7665-30

Разъем подключения

диагностического

оборудования

BB1

DJ7141-4.8/2.3-11

Кабельная шина правой

задней двери

D6

6520-0564

Выключатель

освещения левой

передней двери

BC1

DJ7241-4.8/2.3-11

Кабельная шина левой

передней двери

H5

DJ7061-2.2-21

Выключатель

аварийного

освещения

BD1

DJ7141-4.8/2.3-11

Кабельная шина правой

передней двери

H7

15326423

Задний датчик

кислорода

BE1

DJ7021L-4.8-11

Кабельная шина, крыша

кузова

H8

DJJ7053-6.3-2110

Реле обогревателя

BJ3

DJ7141-4.8/2.3-21

Кабельная шина, пол

кузова





568

Конт

акт

№ контакта

Подключение

Конта

кт

№ контакта

Подключение

H9

6098-2303

Кнопка звукового

сигнала

BK1

DJ7221-2/6.3-11

Кабельная шина, крыло

I11

6098-1716

Переключатель

управления

передачами

BL1

7282-1405-40

Кабельная шина,

двигатель.

I12

1318774-1

Кузовной

управляющий модуль

BL2

7282-5834

Кабельная шина,

двигатель

J1

DJ7141-2.3-2122

Разъем 1 #

BM1

174465-1

Кабельная шина

системы

вспомогательных

средств безопасности

J2

DJ7141-2.3-2122

Разъем 2 #

2B

0438803

Блок разъемов

J3

DJ7141-2.3-2122

Разъем 3 #

2F

7283-1163

Блок разъемов

P3

6520-0564

Выключатель

стояночного тормоза

2H

MG651086

Блок разъемов

R5

7283-7602

Контроллер зеркал с

электроприводом

2G

DJ7103-4.8-21

Блок разъемов

R17

7283-7682-30

Выключатель задних

противотуманных фар








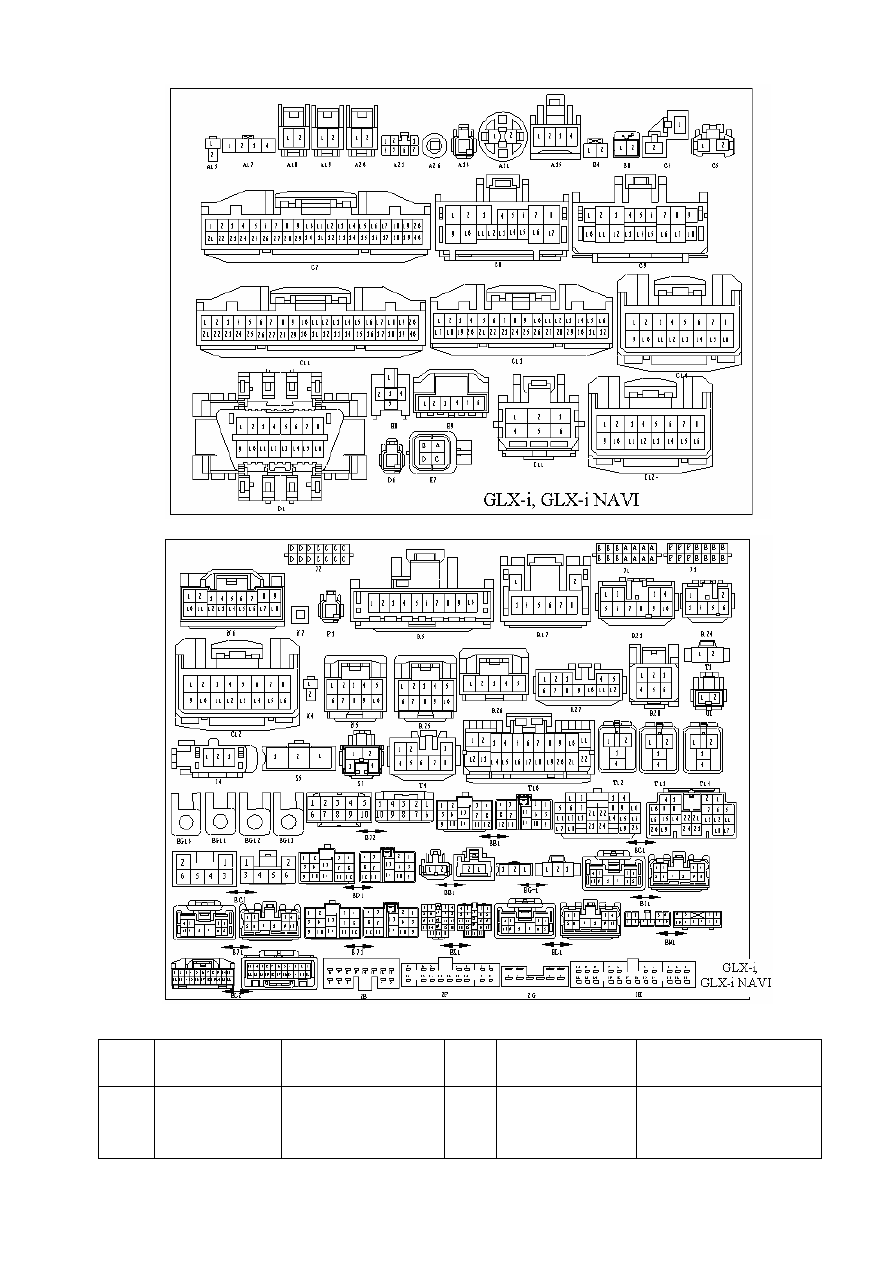

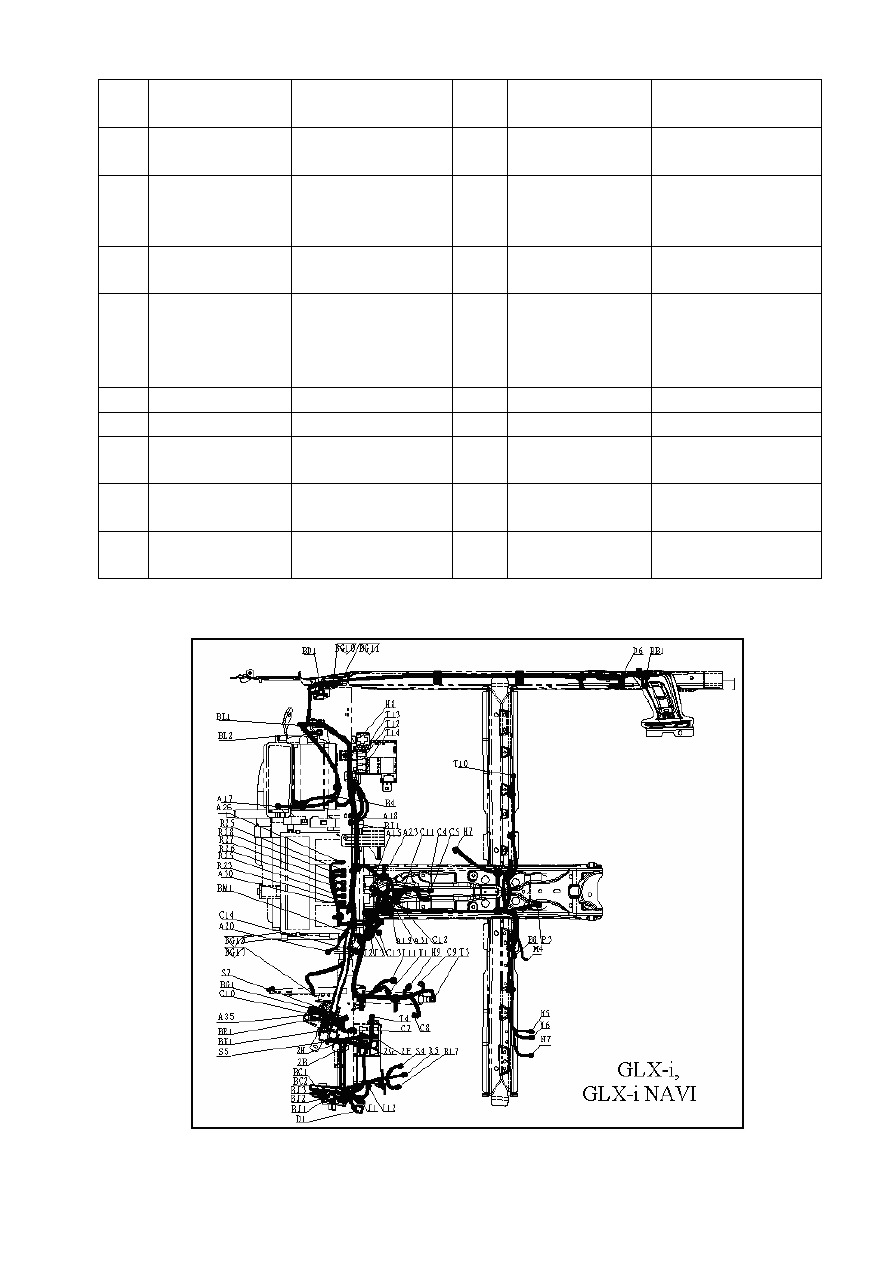

2.4.2. Кабельная шина приборной панели для моделей GLX-i и GLX-i NAVI.







569





Рисунок 2-5.

Конта

кт

№ контакта

Подключение

Конт

акт

№ контакта

Подключение

A15

DJ7022-6.3-21

Датчик температуры

хладагента в системе

кондиционирования

H7

15326423

Задний датчик кислорода





570



Конта

кт

№ контакта

Подключение

Конт

акт

№ контакта

Подключение

A17

DJ70415-6.3-2.1

Сервопривод

нагнетателя

H8

DJJ7053-6.3-2110

Реле обогревателя

A18

7283-5845

Датчик температуры

конденсатора системы

кондиционирования

H9

6098-2303

Кнопка звукового сигнала

A19

7283-5845

Датчик температуры

воздуха внутри салона

I11

6098-1716

Переключатель

управления передачами

A20

7283-5845

Датчик дневного света  I12

1318386-1

Кузовной управляющий

модуль

A23

DJ7072-3-21

Контроллер

управления

топливно-воздушной

смесью

J1

DJ7141-2.3-2122

Разъем 1#

A26



Антенна системы GPS

J2

DJ7141-2.3-2122

Разъем 2 #

A30

6520-0564

Антенна

радиоприемника

J3

DJ7141-2.3-2122

Разъем 3 #

A31

7141-2320

Подсветка

пепельницы

M4

DJ7022-6.3-21

Электропривод

регулировки положения

кресел

A35

M23394

Датчик освещенности

N5

7283-5831

Система GPS

B4

MG610281

Электропривод

нагнетателя

N6

7283-5846

Система GPS

B8

282365-1

Выключатель ремней

безопасности

N7

G15-IS/ M32458

Система GPS

C4

DJ7021-7.8/5-21

Пепельница

P3

6520-0564

Выключатель стояночного

тормоза

C5

7283-8123

Задняя подсветка

пепельницы

R5

7283-7602

Переключатель

управления зеркалами с

электроприводом

C7

1318389-1

Комбинированный

блок приборов

R17

7283-7682-30

Выключатель задних

противотуманных фар

C8

6098-1998

Комбинированный

блок переключателей,

левый

R23

DJ7103-2.3-21

VCD+GPS+RADIO

C9

6098-1164

Комбинированный

блок переключателей,

правый

R24

DJ70611-2.3-21

VCD+GPS+RADIO

C11

1318389-1

Модуль управления

системой

кондиционирования

R25

7283-5831

VCD+GPS+RADIO

C12

1318386-1

Модуль управления

системой

кондиционирования

R26

7283-5830

VCD+GPS+RADIO





571



Конта

кт

№ контакта

Подключение

Конт

акт

№ контакта

Подключение

C13

M23360(1318747-1)  Радар заднего хода

R27

M23370

VCD+GPS+RADIO

C14

1318386-1

Комбинированный

блок приборов

R28

M23359

VCD+GPS+RADIO

D1

7183-7665-30

Разъем подключения

диагностического

оборудования

S4

6098-0964

Аварийный индикатор

противоугонной системы

D6

6520-0564

Выключатель

освещения правой

передней двери

S5

DJ7031A-2.2-11

Приборная панель на

ветровом стекле

S7

0438503

Выключатель

тормозного сигнала

BD1

DJ7141-4.8/2.3-11

Кабельная шина, правая

передняя дверь

T3

DJ7021A-2.8-21

Индикационная

подсветка ключа в

замке зажигания

BE1

DJ7021L-4.8-11

Кабельная шина, крыша

кузова

T4

DJ7081-2.3-21

Проблесковое реле

BG-1

DJ7031A-2.8-21

Кабельная шина, датчик

освещенности

T10

DJ7221-1.3/1.8-21

Контроллер

противоугонной

системы

BI1

7283-1405-40

Кабельная шина,

кондиционер

T12

0338403

Реле стартера

BJ1

7283-1405-40

Кабельная шина, пол

кузова

T13

0338403

Реле габаритных огней  BJ2

0446203

Кабельная шина, пол

кузова

T14

0338403

Реле передних

противотуманных фар.

BJ3

DJ7141-4.8/2.3-21

Кабельная шина, пол

кузова

U1

7283-1027

Выключатель

индикатора

разблокировки

дверных замков

BK1

DJ7221-2/6.3-11

Кабельная шина, крыло

BG10

DJ4355-1Sn

Линия заземления

BL1

7282-1405-40

Кабельная шина,

двигатель

BG11

DJ4355-2Sn

Линия заземления

BL2

7282-5834

Кабельная шина,

двигатель

BG12

DJ4355-1Sn

Линия заземления

BM1

174465-1

Линия системы

вспомогательных средств

безопасности

BG13

DJ4355-2Sn

Линия заземления

2B

0438803

Блок разъемов

BB1

DJ7141-4.8/2.3-1

1

Кабельная шина,

правая передняя дверь

2F

7283-1163

Блок разъемов

BC1

DJ7241-4.8/2.3-11

Кабельная шина, левая

передняя дверь

2H

MG651086

Блок разъемов

BC2

6240-1120

Кабельная шина, левая

передняя дверь

2G

DJ7103-4.8-21

Блок разъемов







572

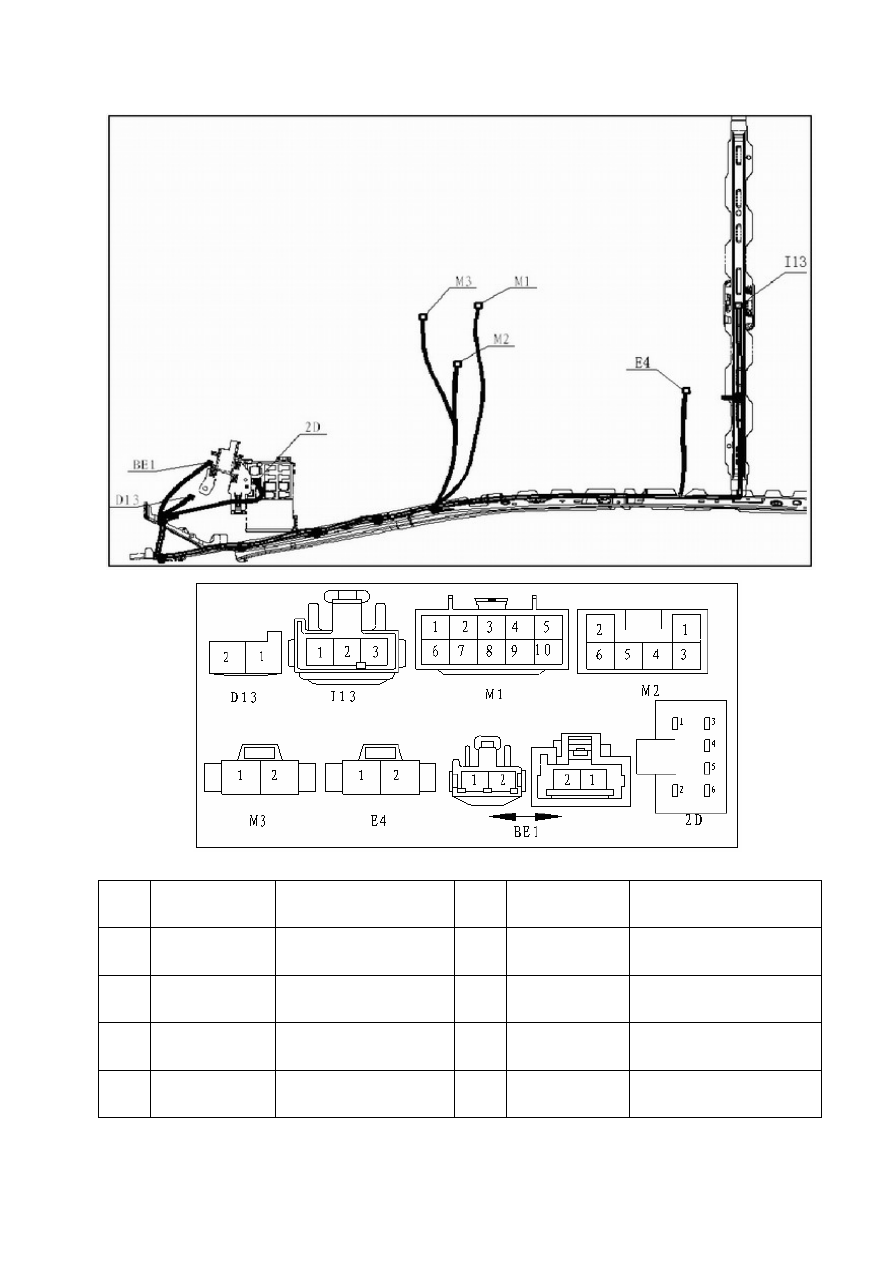

2.5. Кабельная шина, пол кузова.





Рисунок 2-6.

Конт

акт

№ контакта

Подключение

Конт

акт

№ контакта

Подключение

A32

7282-7424

Датчик частоты

вращения левого заднего

колеса

R18

6189-0891

Левая задняя

противотуманная фара

A33

7282-7424

Датчик частоты

вращения правого

заднего колеса

R19

6189-0891

Правая задняя

противотуманная фара

B15

DJ7061-1.8-21

Левая задняя

противотуманная фара

R20

7282-1022

Левый задний динамик

B16

DJ7061-1.8-21

Правый задний блок

световых приборов

R21

7282-1022

Правый задний

динамик





573



Конт

акт

№ контакта

Подключение

Конт

акт

№ контакта

Подключение

C15

DJ7081-2.3-21

Сменный блок

компакт-дисков

T15

0436001

Аварийный сигнал

D5

6520-0564

Выключатель

освещения левой

передней двери

U4

7283-8226-30

Детектор радара

заднего хода

D7

6520-0564

Выключатель

освещения правой

передней двери

U6

7283-8226-30

Детектор радара

заднего хода

D8

6520-0564

Выключатель

освещения правой

передней двери

BG6

DJ4355-1Sn

Линия заземления

F11

0440601

Топливный бак

BG7

DJ4355-2Sn

Линия заземления

H10

7283-8123

Верхний повторитель

тормозного сигнала

BG8

DJ4355-1Sn

Линия заземления

L1

7283-8123

Левая лампа подсветки

номерного знака

BG9

DJ4355-2Sn

Линия заземления

L2

7283-8123

Правая лампа подсветки

номерного знака

BA1

DJ7141-4.8/2.3-11

Кабельная шина, левая

задняя дверь

L3

7282-1010

Выключатель

освещения багажного

отделения

BJ1

7282-1405-40

Кабельная шина,

приборная панель

L4

7283-8123

Лампа освещения

багажного отделения

BJ2

7282-5831

Кабельная шина,

приборная панель

N3

DJ7022-6.3-21

Фильтр радиочастот

BJ3

DJ7141-4.8/2.3-11

Кабельная шина,

приборная панель

R10

0338102

Устройство обогрева

заднего ветрового стекла

BJ4

7282-1641

Кабельная шина, крыло

R11

0338102

Устройство обогрева

заднего ветрового стекла

2E

MG651074

Блок разъемов







574

2.6. Кабельная шина, крыша кузова.





Рисунок 2-7.

Конт

акт

№ контакта

Подключение

Конт

акт

№ контакта

Подключение

D13

7183-7322-30

Диод

M2

6240-1120

Электропривод

потолочного люка

E4

DJ7021A-2.8-21

Тахометр

M3

DJ7021A-2.8-21

Внутреннее зеркало

заднего обзора

I13

DJ7031J-2.3-21

Задняя лампа освещения

салона

BE1

DJ7021L-4.8-21

Кабельная шина,

приборная панель

M1

0442103

Передняя лампа

освещения салона

2D

6240-5160

Блок разъемов







575

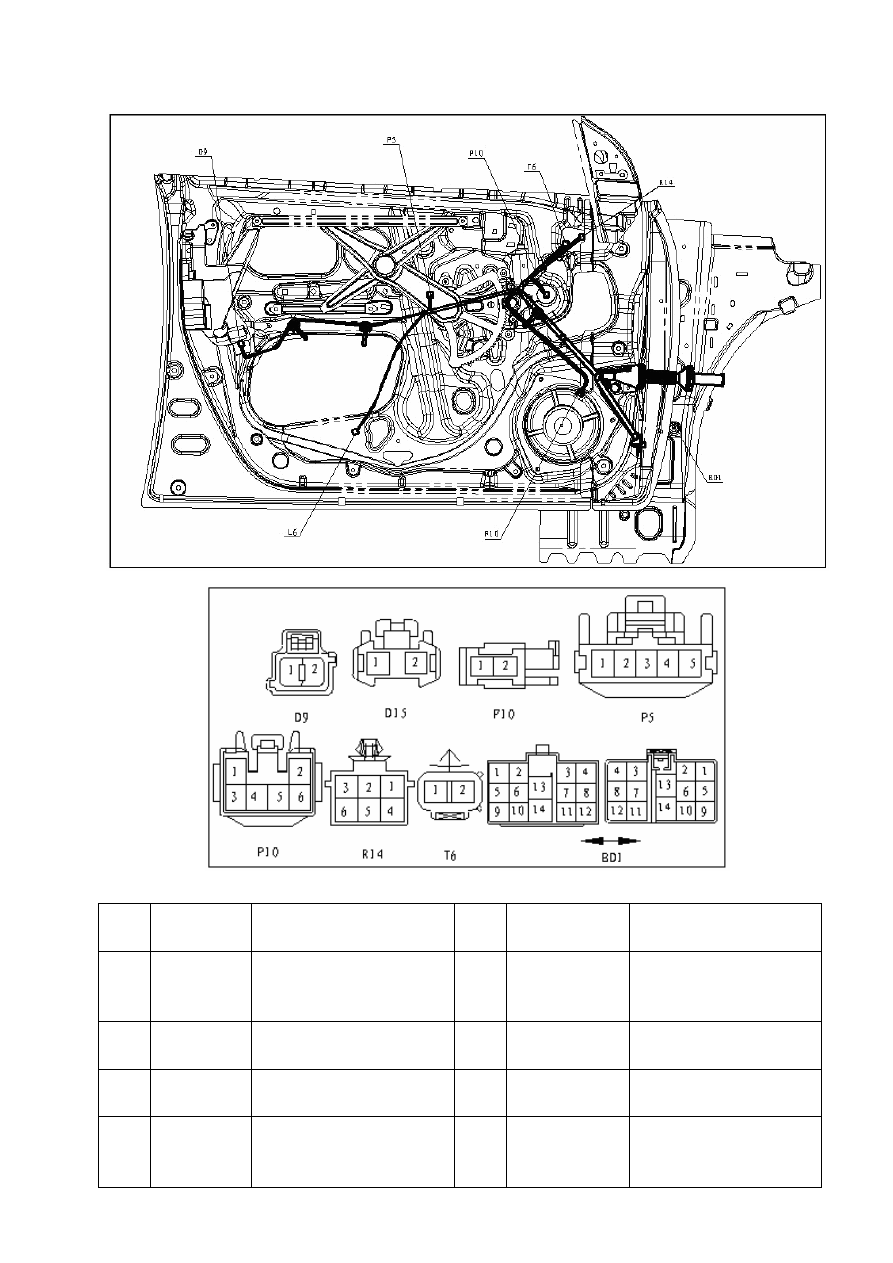

2.7. Кабельная шина, правая передняя дверь.





Рисунок 2-8.

Конт

акт

№ контакта

Подключение

Конт

акт

№ контакта

Подключение

D9

DJ7021-2.2-21

Электропривод блокировки

замка правой передней двери

P10

DJ7061-2.3-2120

Электропривод

подъемника правого

переднего стекла в сборе

D15

7283-8123

Внутреннее освещение,

правая передняя дверь

R14

DJ7068-2.3-11

Электропривод правого

зеркала заднего обзора

F10

0443401

Динамик низкой частоты,

правая передняя дверь

T6

DJ7021-2.2-11

Динамик высокой частоты,

правая передняя дверь

P5

1300-3111

Переключатель подъемника

правого переднего стекла в

сборе

BD1

DJ7141-4.8/2.3-2

1

Кабельная шина,

приборная панель





576

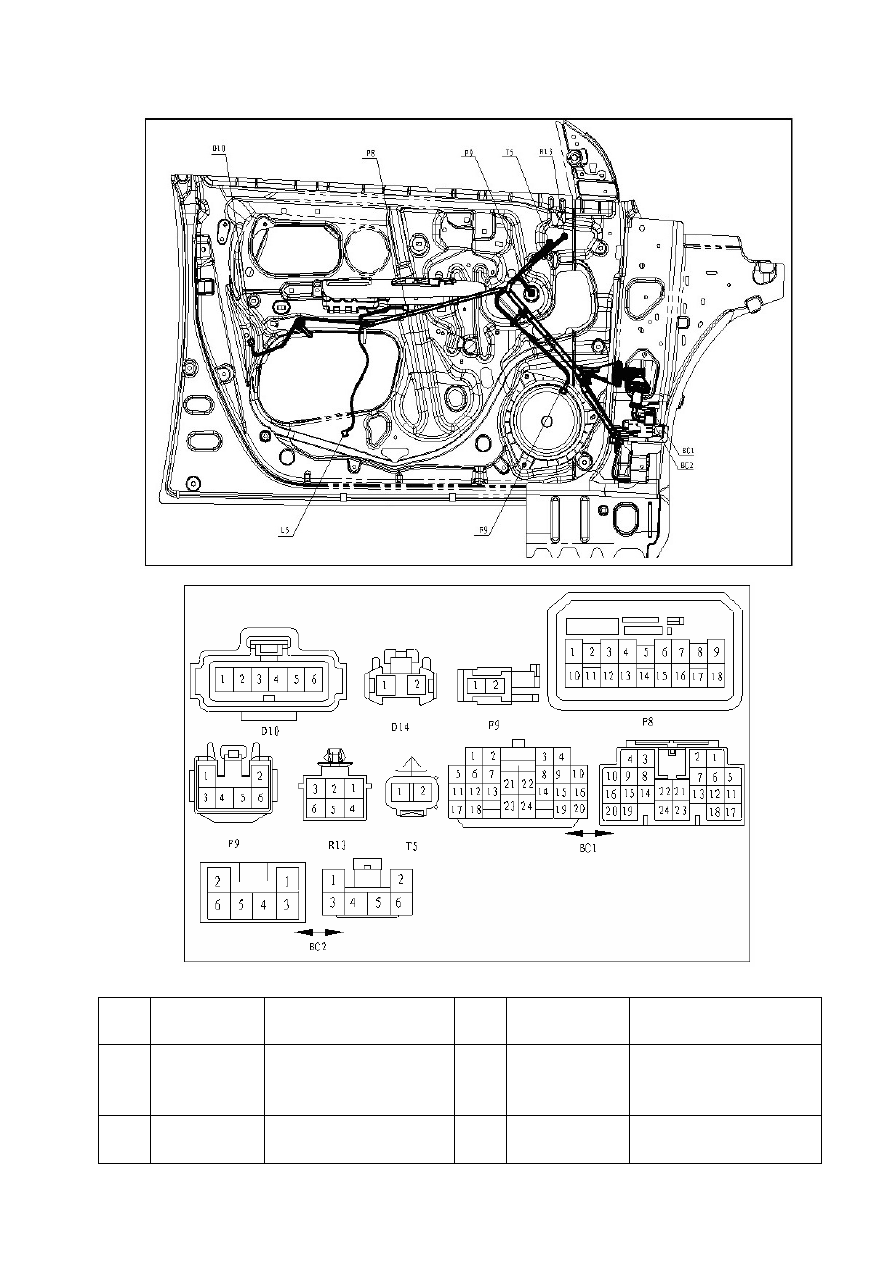

2.8. Кабельная шина, левая передняя дверь.





Рисунок 2-9

Конт

акт

№ контакта

Подключение

Конт

акт

№ контакта

Подключение

D10

7283-1968-30

Электропривод

блокировки замка левой

передней двери

R13

DJ7068-2.3-11

Электропривод левого

зеркала заднего обзора

D14

7283-8123

Внутреннее освещение,

левая передняя дверь

T5

DJ7021-2.2-11

Динамик высокой частоты,

левая передняя дверь





577



Конт

акт

№ контакта

Подключение

Конт

акт

№ контакта

Подключение

F9

0443401

Динамик низкой частоты,

левая передняя дверь

BC1

DJ7241-4.8/2.3-2

1

Кабельная шина,

приборная панель

P8

7283-7475

Переключатель

подъемника левого

переднего стекла в сборе

BC2

DJ7061-2.3-21

Кабельная шина,

приборная панель

P9

DJ7061-2.3-21

20

Электропривод

подъемника левого

переднего стекла







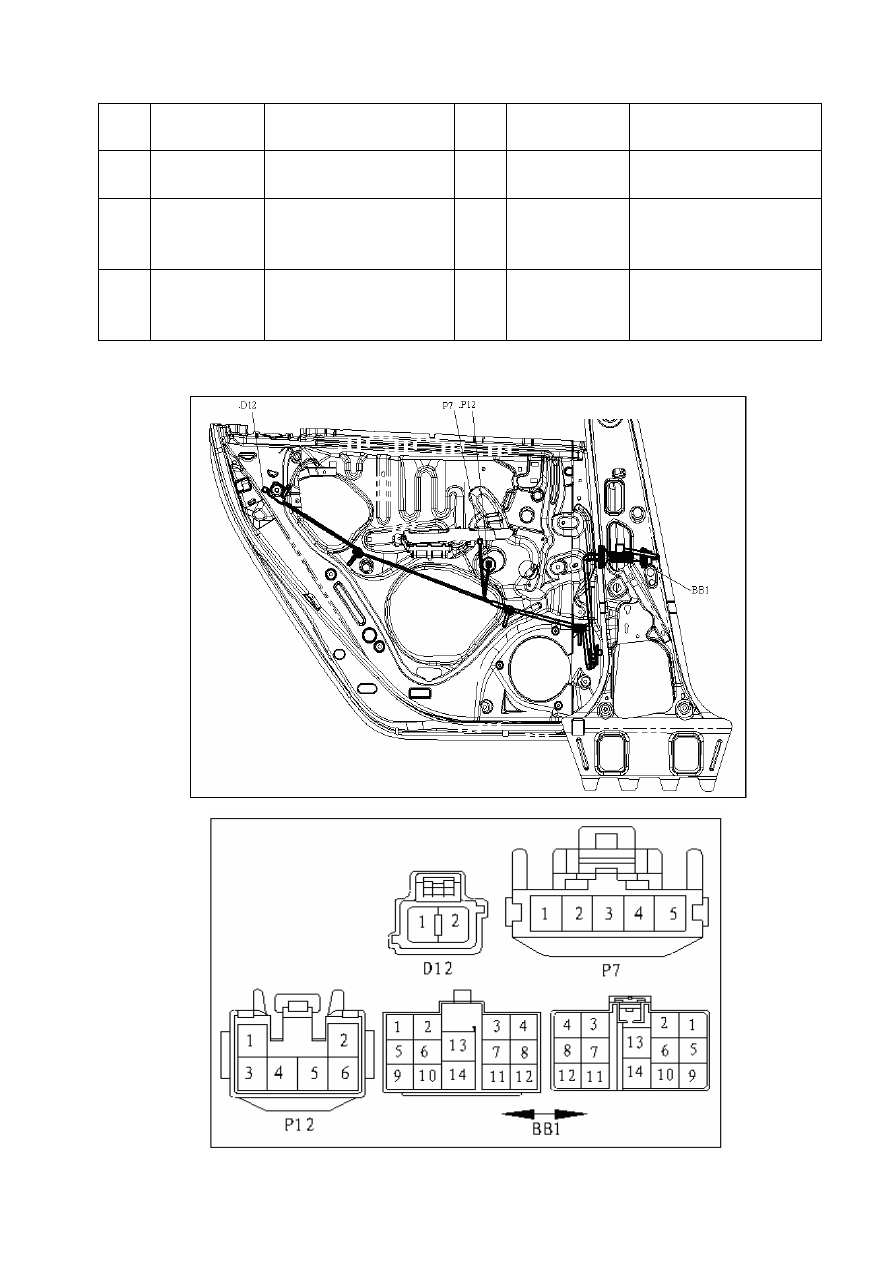

2.9. Кабельная шина, правая задняя дверь.





Рисунок 2-10.





578



Конт

акт

№ контакта

Подключение

Конт

акт

№ контакта

Подключение

D12

DJ7021-2.2-21

Электропривод

блокировки замка правой

задней двери

P12

DJ7061-2.3-2120

Электропривод

подъемника правого

заднего стекла

P7

1300-3111

Переключатель

подъемника правого

заднего стекла

BB1

DJ7141-4.8/2.3-21

Кабельная шина,

приборная панель

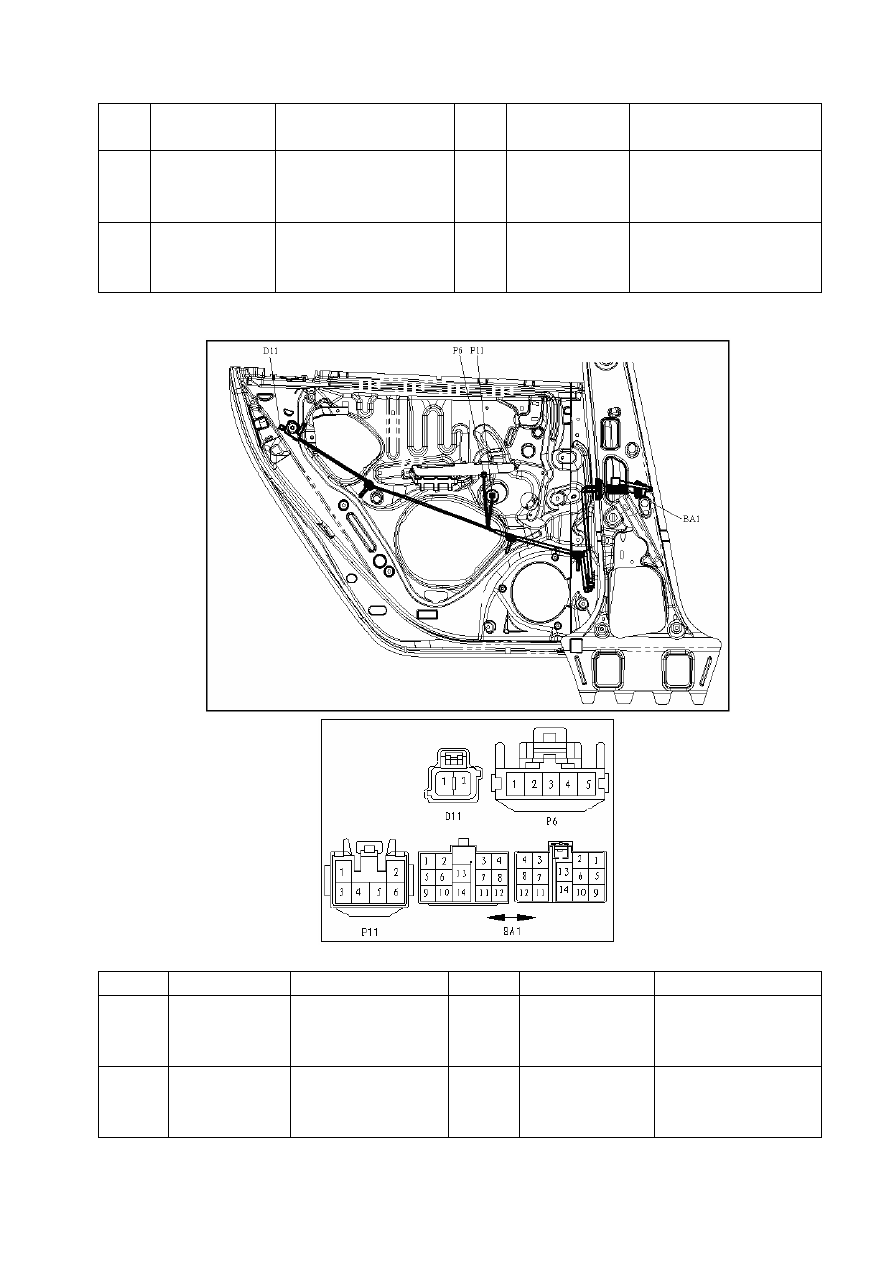

2.10. Кабельная шина, левая задняя дверь.





Рисунок 2-11.

Контакт

№ контакта

Подключение

Контакт

№ контакта

Подключение

D11

DJ7021-2.2-21

Электропривод

блокировки замка

левой задней двери

P11

DJ7061-2.3-2120

Электропривод

подъемника левого

заднего стекла

P6

1300-3111

Переключатель

подъемника левого

заднего стекла

BA1

DJ7141-4.8/2.3-21

Кабельная шина, пол

кузова





579

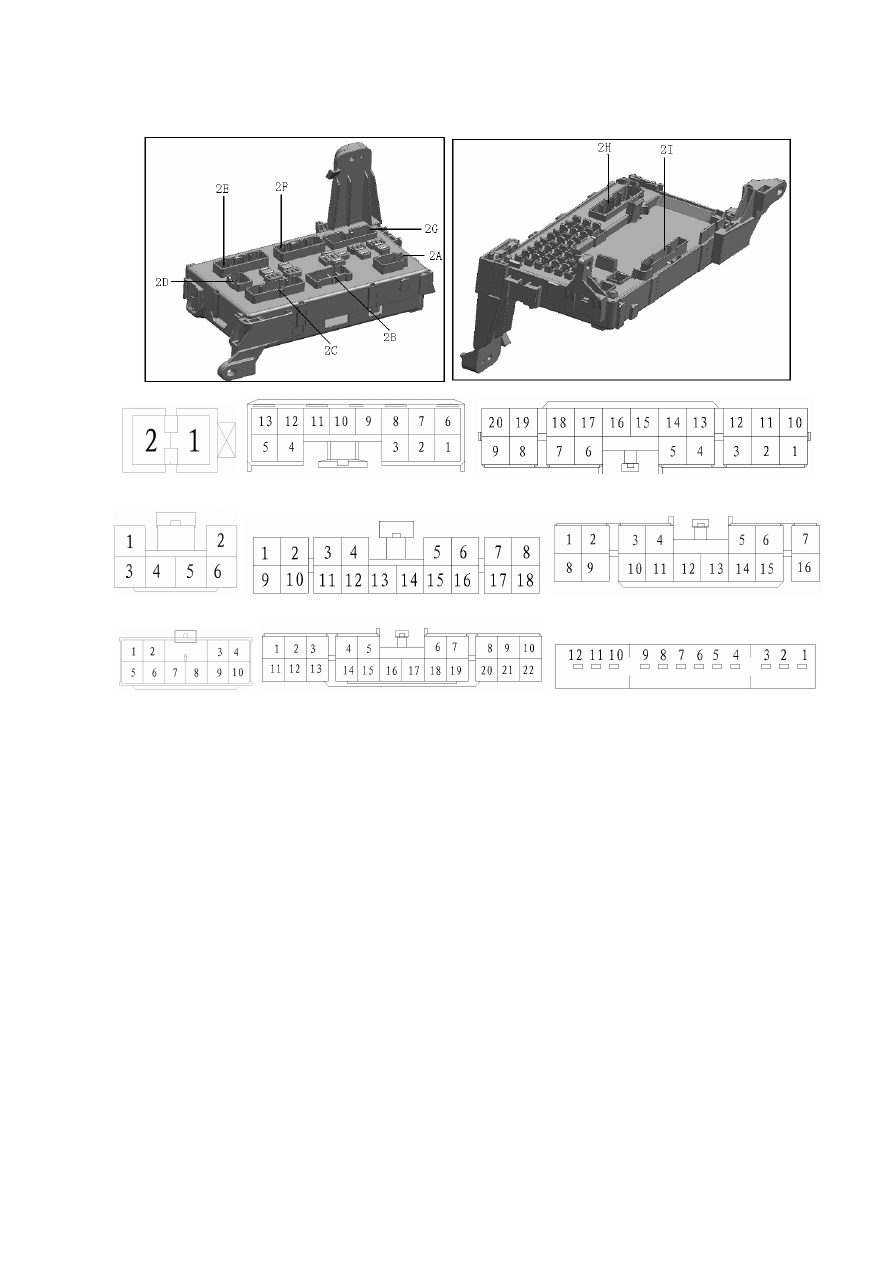

Раздел 3. Блок разъемов.









              2A                                              2B                                                                      2C







                2D                                                        2E                                                                          2F







                  2G                                                    2H                                                                          2I

Рисунок 3-1.





580

Раздел 4. Проверка и ремонт кабельной шины.

4.1. Электропитание, система запуска и система зажигания.

4.2.

Электропитание,

система

зарядки

аккумулятора

и

система

обогревателя заднего ветрового стекла.

4.3. Электропитание и система управления двигателем, часть 1.

4.3. Электропитание и система управления двигателем, часть 2.

4.4. Электропитание и система управления передними фарами (для GLX-i,
GLX-i NAVI).

4.5.  Электропитание,  система  управления  передними  фарами,  система
светового сигнала заднего хода (для G-i, GL-i).

4.6.  Электропитание,  фары  ближнего  света  и  задние  противотуманные
фары (для GLX-i, GLX-i NAVI).

4.7. Электропитание и световой сигнал заднего хода.

4.8. Электропитание, сигналы поворота и аварийный сигнал.

4.9. Электропитание, тормозной сигнал и звуковой сигнал.

4.10. Электропитание и освещение салона.

4.11.  Электропитание,  передний  противотуманные  фары  и  аварийный
сигнал разблокирования дверных замков.

4.12. Электропитание и антиблокировочная система.

4.13. Электропитание и система вспомогательных средств безопасности.

4.14.  Электропитание,  стеклоочистители  и  омыватель  переднего
ветрового стекла.

4.15.  Электропитание  и  система  управления  блокировкой  дверных
замков.

4.16. Электропитание и противоугонная система.

4.17. Электропитание и зеркала заднего обзора.

4.18. Окна с сервоприводом стекла.

4.19. Электропитание и потолочный люк (только для GLX-i, GLX-i NAVI).

4.20.  Электропитание,  прикуриватель,  дисплей  направления,  счетчик
пробега, электронные часы и ремни безопасности.





581

4.21. Электропитание и радар заднего хода (только для GLX-i, GLX-i NAVI).

4.22. Электропитание, аудиосистема и навигационная система.

4.23. Электропитание и приборная панель, часть 1.

4.23. Электропитание и приборная панель, часть 2.

4.24.  Электропитание,  крыльчатка  охлаждения  радиатора  и  вентилятор
охлаждения конденсатора.

4.25.  Электропитание,  автоматическая  система  кондиционирования
(только для GLX-i, GLX-i NAVI), часть 1.

4.25.  Электропитание,  автоматическая  система  кондиционирования
(только для GLX-i, GLX-i NAVI), часть 2.

4.26.

Электропитание

и

система

кондиционирования

с

ручным

управлением.

4.27. Блок плавких предохранителей.

4.28. Блок разъемов, часть 1.

4.28. Блок разъемов, часть 2.
