BYD F3, BYD F3-R. Руководство по ремонту - часть 36



.



548

5. Система не работает при включении передачи заднего хода.
● Процедура проверки.

1. Проверить радар заднего хода.

  (1). Отсоединить проводной разъем радара заднего хода.

  (2). Установить ключ в замке зажигания в положение 'ON', включить передачу заднего хода из любого

положения.

  (3). Измерить электрическое напряжение между контактом 5-C13 и массой кузова, измеренное значение

изменяться от менее 1,5В до более 8В.

Нормально – заменить радар заднего хода.

Ненормально – перейти к выполнению следующей операции.

2. Проверить выключатель радара заднего хода.

  (1). Отсоединить проводной разъем выключателя радара заднего хода.

  (2). Включить передачу заднего хода из любого положения, сопротивление между контактами 1-N1 и 2-N1

должно измениться от 100 кОм до менее 1 Ом.

Нормально – перейти к выполнению следующей

операции.

Ненормально – заменить выключатель радара

заднего хода.

2. Проверить кабельную шину и разъемы.

  (1). Измерить электрическое сопротивление между контактами 1-N11 и 5-C13, измеренное значение не

должно превышать 1 Ом.

  (2). Измерить электрическое сопротивление между контактом 5-C13 и массой кузова, измеренное значение

должно быть не менее 100 кОм.

Нормально – продолжить проверку по описанию

других неисправностей.

В случае обнаружения неполадок отремонтировать

или заменить кабельную шину и разъемы.

.
● Проверка цепи.

.

1. Основное электропитание. 2. Аккумулятор. 3. Электропитание зажигания 1#. 4. Замок зажигания. 5. Блок

приборов. 6. Выключатель светового сигнала заднего хода. 7. Радар заднего хода.



.



549

Раздел  10.  Источник  электропитания  и  другие  электрические

системы.

10.1. Описание.

Данный раздел включает описание аккумулятора, дополнительной системы электропитания,
системы обогревателя заднего стекла, системы электрического звукового сигнала,
электронных часов.

10.2. Аккумулятор.

● Примечание:

a). Для запуска двигателя использовать вспомогательный аккумулятор 12В с
соединительными кабелями.

b). Разъемы кабелей должны быть прочно прикреплены к клеммам аккумулятора и
обеспечивать надежный контакт.

Правила эксплуатации аккумулятора.

Не допускать слишком сильного разряда аккумулятора.

● Поверхность аккумулятора (особенно с верхней стороны) должна быть чистой и сухой,
попадание электролита или влаги на указанную поверхность приводит к разряду
аккумулятора.

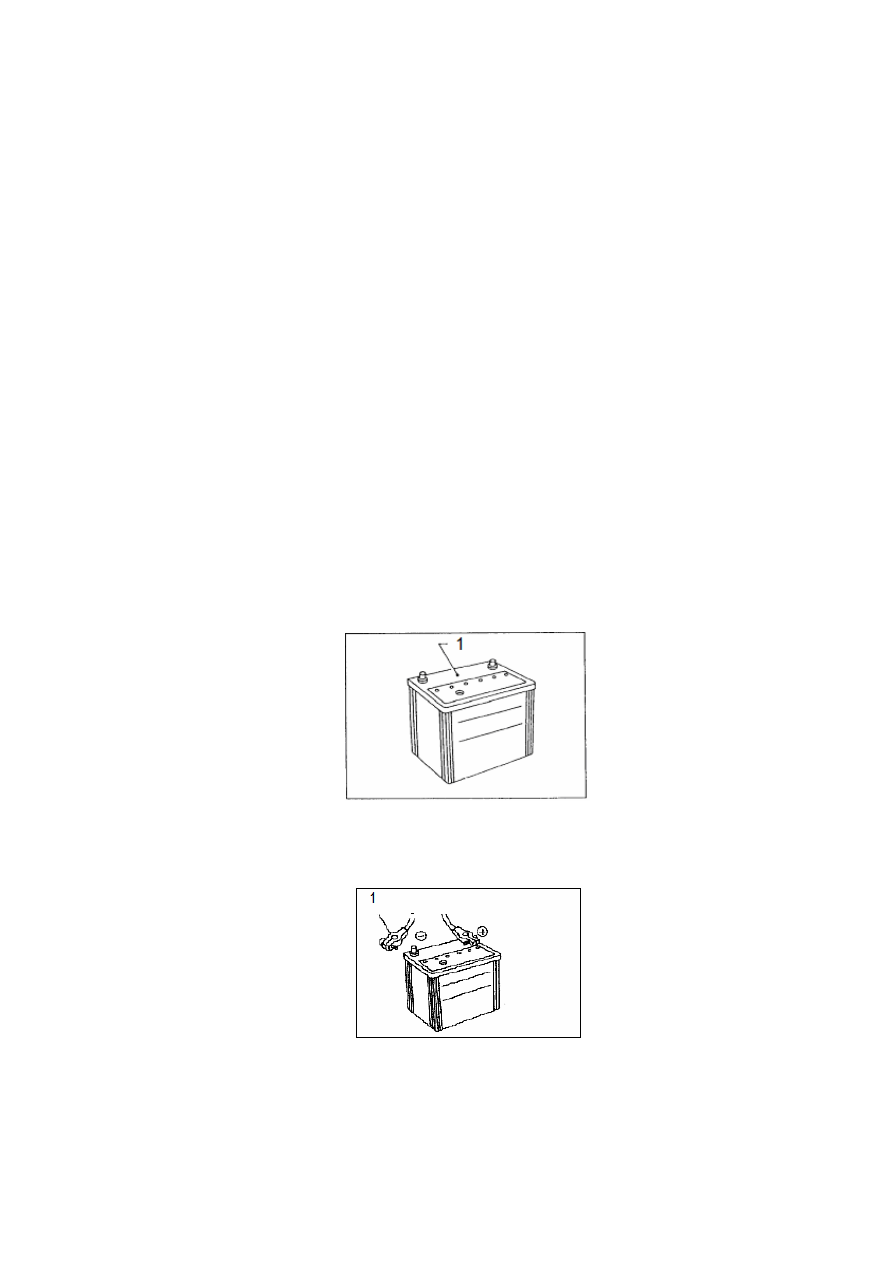

1. Поверхность должна быть чистой и сухой.

● Перед продолжительным перерывом в эксплуатации автомобиля следует отсоединять
кабель от отрицательного контакта аккумулятора.



1. Отсоединить кабель от отрицательного контакта.

● Примечание:

Не допускать попадания электролита в глаза, уши, на кожу и на поверхности с
лакокрасочным покрытием; если это все-таки произошло, промывать пораженные участки



.



550

водой в течение 15 минут, после чего немедленно обратиться за квалифицированно
медицинской помощью.

●, Если аккумулятор не используется в течение продолжительного периода времени, и
плотность электролита не превышает 1,100, аккумулятор будет полностью разряжен, а
контакты аккумулятора будут сульфированы. По сравнению с нормальным аккумулятором
напряжение сульфированного аккумулятора в начале зарядки несколько выше, но
характеристики тока при этом не устойчивые.

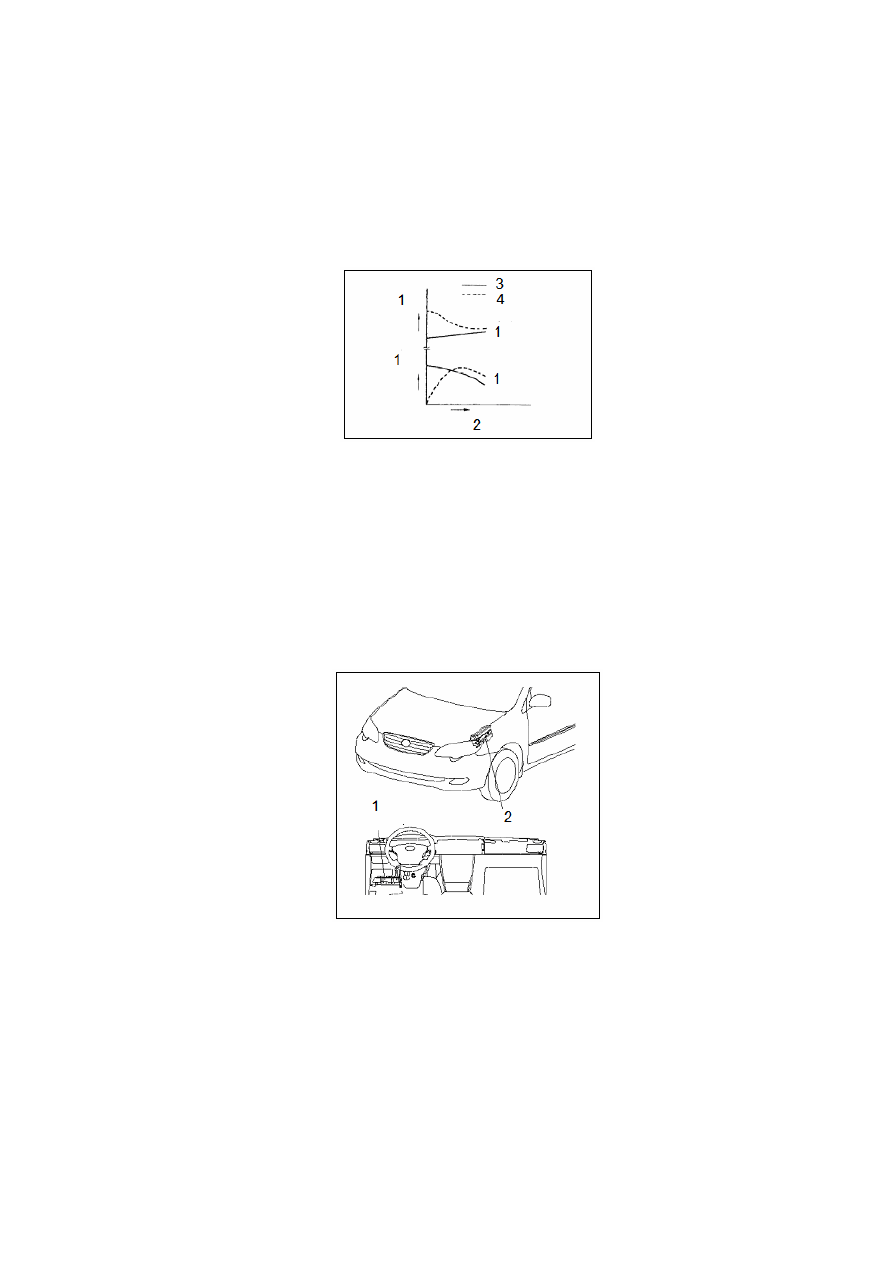

1. Напряжение зарядки. 2. Время зарядки. 3. Нормальный аккумулятор. 4. Сульфированный аккумулятор.


● На данном автомобиле установлен аккумулятор, который не подлежит разборке и
специальному техническому обслуживанию, но его необходимо своевременно и полностью
заряжать.

Примечание: выполнять обслуживание аккумулятора в соответствии с инструкциями,
приведенными на этикетке на аккумулятора.

10.3. Распределительные коробки.



Планировка вспомогательной системы электропитания.

1. Распределительная коробка приборной панели. 2. Распределительная коробка в двигательном отсеке.


Плавкий предохранитель.

● Если плавкий предохранитель перегорел, сначала необходимо установить и устранить
причину перегорания, затем заменить предохранитель.

● Использовать только предохранители с параметрами, указанными в спецификации, не
устанавливать плавкие предохранители, рассчитанные на большую нагрузку.

● Правильно устанавливать предохранитель в распределительной коробке, не допускать
перекос при установке.



.



551



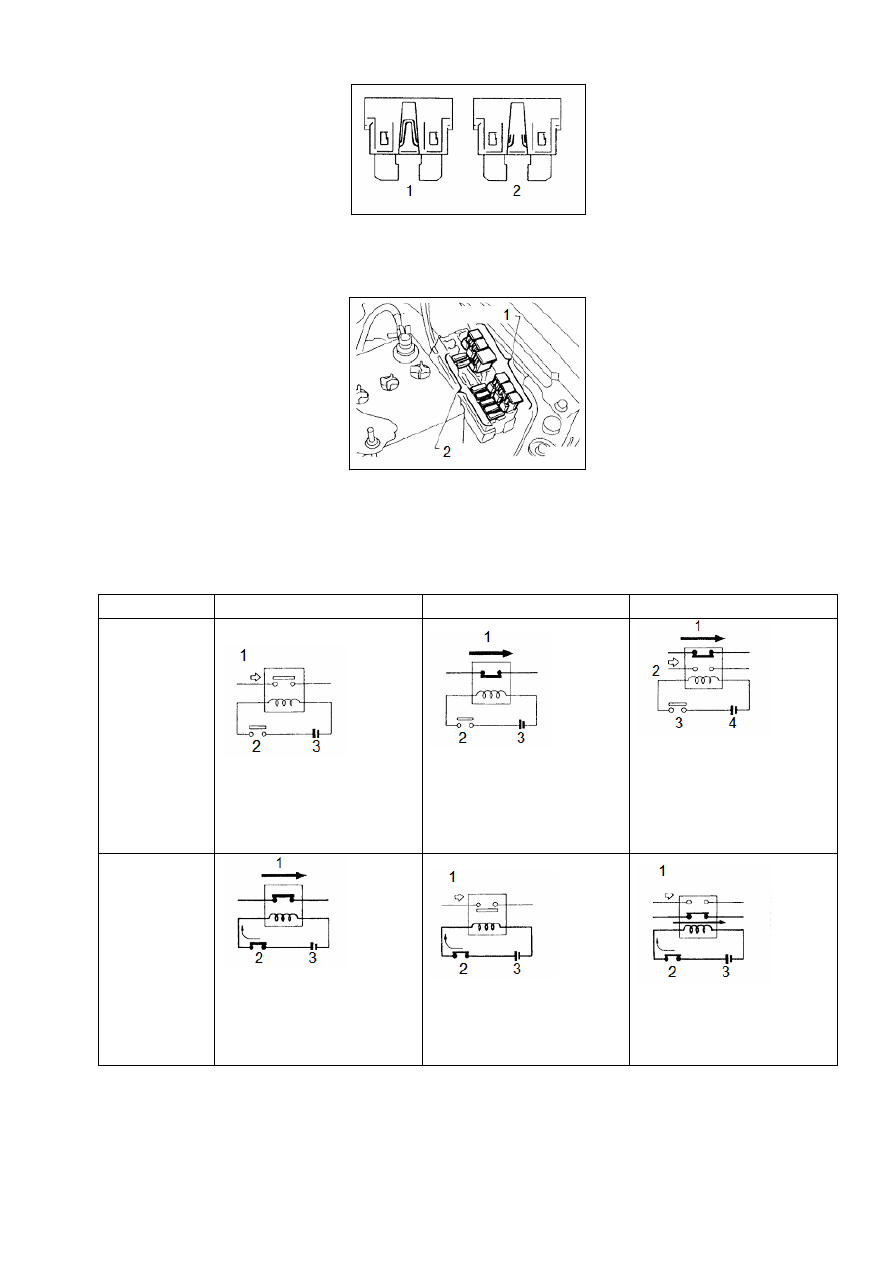

1. Нормальное состояние. 2. Перегоревший.


Устройства защиты цепей.



1. Нагревающийся предохранитель. 2. Плавкий предохранитель.


Реле.

Реле бывают трех типов: нормально открытого, нормально закрытого и смешанного типа.



Нормально открытое реле

Нормально закрытое реле

Комбинированное реле

Переключатель

1 выключен



1. Проводимость отсутствует.

2. Переключатель 1.

3. Аккумулятор



1. Проводимость

присутствует. 2.

Переключатель 1.

3. Аккумулятор



1. Проводимость

присутствует. 2.

Проводимость отсутствует.

3. Переключатель 1.

4. Аккумулятор

Переключатель

1 включен



1. Проводимость

присутствует.

2. Переключатель 1.

3. Аккумулятор



1. Проводимость отсутствует.

2. Переключатель 1.

3. Аккумулятор



1. Проводимость отсутствует.

2. Переключатель 1.

3. Аккумулятор








.



552

10.4. Система обогревателя заднего ветрового стекла.

Данная система включает следующие компоненты:

Плавкий предохранитель обогревателя заднего ветрового стекла.

Реле обогревателя заднего ветрового стекла.

Выключатель обогревателя заднего ветрового стекла: встроенный в выключатель аварийного
сигнала (для системы кондиционирования с ручным управлением);

встроенный в панель управления системой кондиционирования (для автоматической системы
кондиционирования).

Фильтр помех 1#.

● Примечание:

Автоматическая система кондиционирования: программа устанавливается следующим
образом – обогреватель заднего ветрового стекла включается и выключается автоматически с
интервалом 15 минут.

Система кондиционирования с ручным управлением: не управляется программой,
обогреватель заднего ветрового стекла при необходимости включается вручную.

Таблица диагностики отказов.

Признаки

Причины

Система обогревателя

заднего ветрового стекла не

работает

1. Отказ реле обогревателя заднего ветрового стекла

2. Перегорел плавкий предохранитель обогревателя заднего ветрового стекла.

3. Перегорел плавкий предохранитель блока приборов.

4. Отказ выключателя.

5. Повреждена кабельная шина.

Проверка частей системы.

1. Проверка реле обогревателя заднего ветрового стекла.

См. параграф 5.3 в разделе 2.

2. Проверка выключателя обогревателя заднего ветрового стекла (для системы
кондиционирования с ручным управлением).

● Если выключатель установлен в положение ON, должна присутствовать проводимость
между контактами 1 и 3, в положении OFF проводимость между указанными контактами
должна отсутствовать. В случае обнаружения отклонений от нормы заменить выключатель
обогревателя заднего ветрового стекла.



1. Провод обогревателя. 2. Прижать. 3. Щуп ампервольтомметра. 4. Металлическая пластина.



.



553

H5

5 6

1 2

4

3

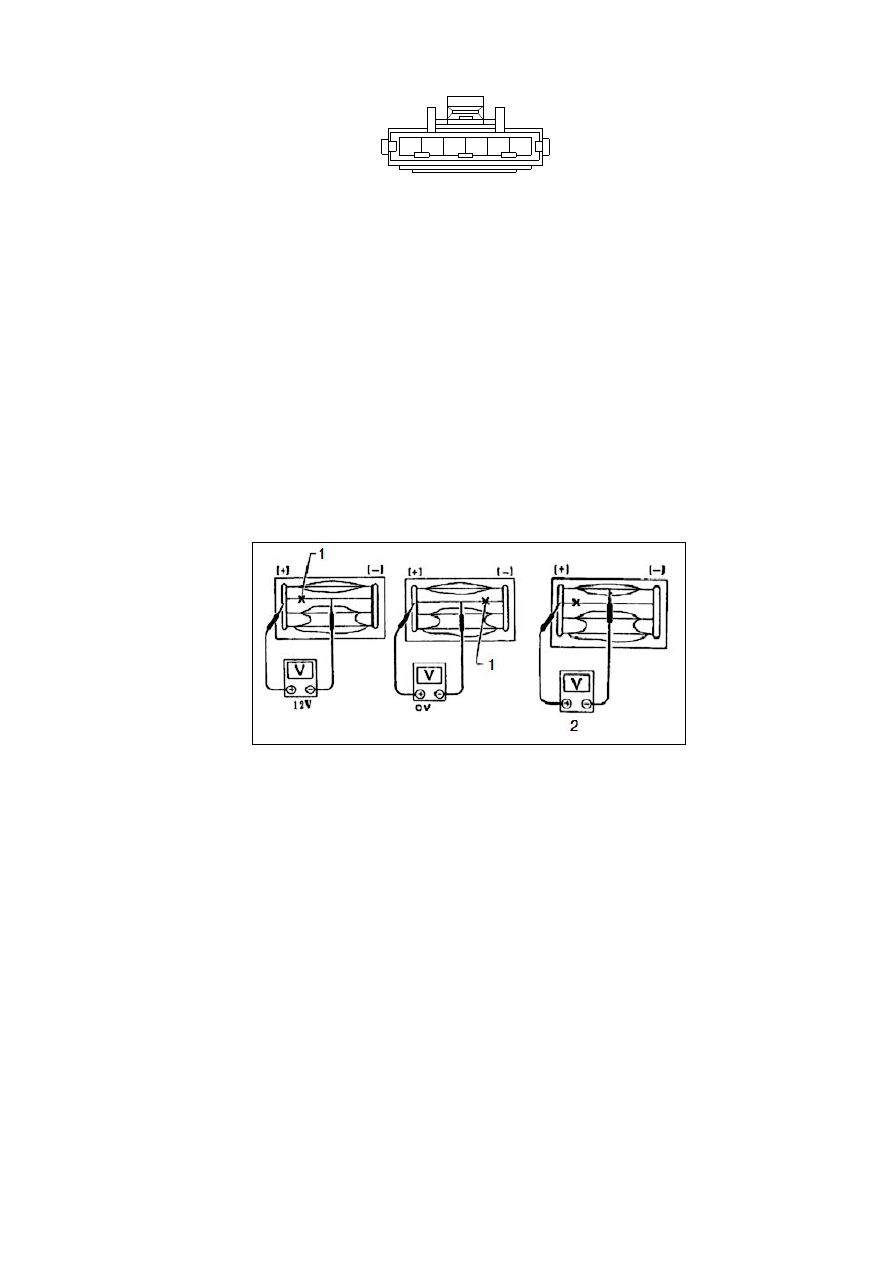

Разъем выключателя обогревателя.


● Проверить ночную подсветку выключателя обогревателя заднего ветрового стекла (для
системы кондиционирования с ручным управлением), соединить положительный контакт
аккумулятора с контактом 6 выключателя, отрицательный контакт аккумулятора – с
контактом 5, ночная подсветка выключателя должна гореть. В случае обнаружения
отклонений от нормы заменить выключатель обогревателя заднего ветрового стекла.

3. Проверка встроенной проводки обогревателя заднего ветрового стекла.

● Соединить каждый провод в центральной точке со щупом ампервольтомметра (режим
измерения электрического напряжения), если провод перегорел, получается измеренное
значение 0 или 12В.

● Для определения точки разрыва перемещать щуп влево и вправо вдоль провода, отыскивая
точку, в которой произойдет резкое смещение стрелки указателя ампервольтомметра.



1. Точка перегорания. 2. 6В (провод обогревателя в нормальном состоянии).

● Примечание:

Для измерения электрического напряжения обернуть отрицательный щуп прибора
серебряной фольгой, затем прижать фольгу к проводу обогревателя пальцами.

● Ремонтный инструмент: электропроводящий клей с содержанием серебра, линейка 30 см,
рейсфедер, воздушный нагреватель, спирт, ветошь.

Процедура ремонта.

a). Почистить поверхность провода в точке разрыва и вокруг нее смоченной в спирте
ветошью.

b). Нанести клей с содержанием серебра на наконечник рейсфедера.

c). Положить линейку на стекло, совместив ее с точкой разрыва, покрыть разрыв клеем с
содержанием серебра с помощью рейсфедера, накрыть провод вблизи точки разрыва
(приблизительно на пять минут).

d). После завершения ремонта проверить проводимость (через 10 минут после нанесения
клея, содержащего серебро).



.



554

e). Аккуратно просушить отремонтированный участок.



Единица измерения – мм.

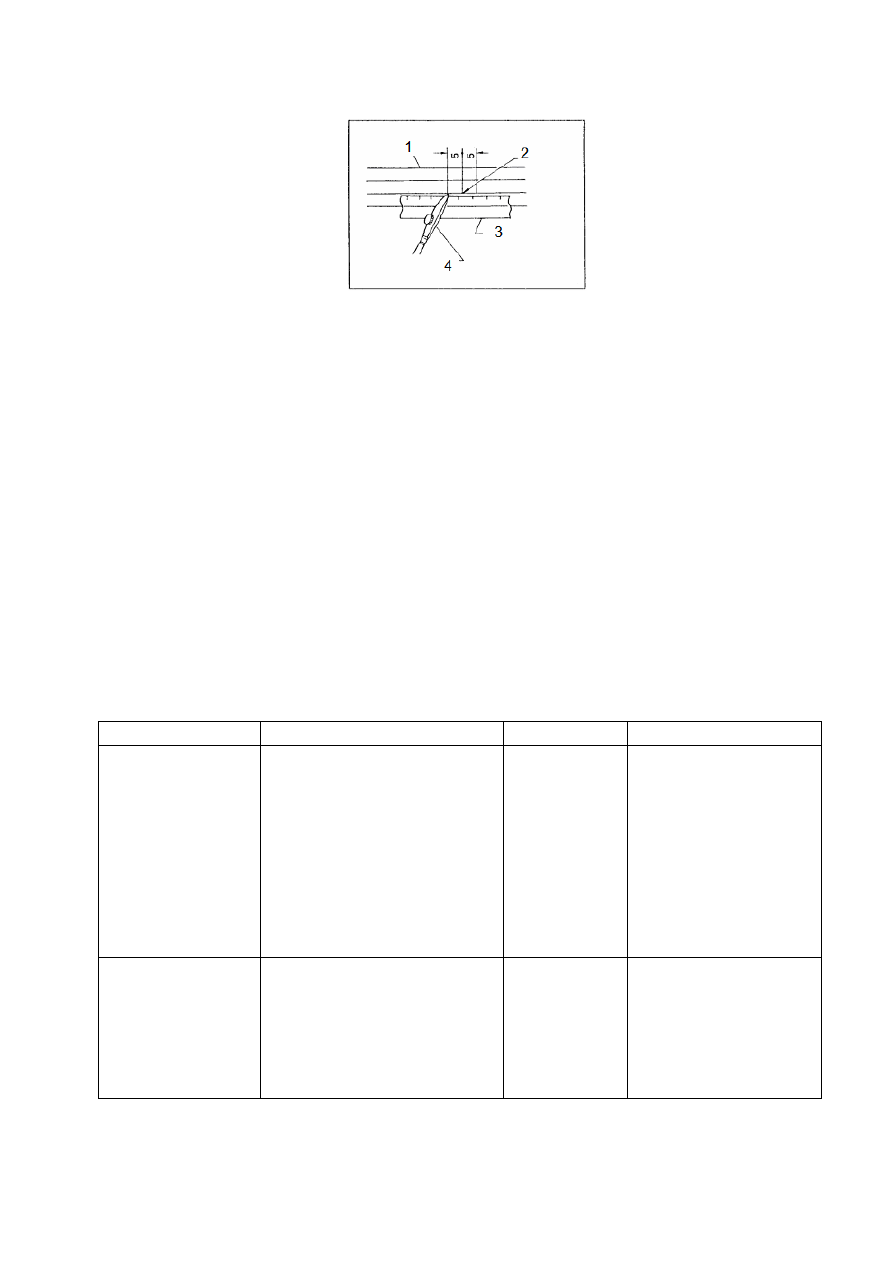

1. Провод обогревателя. 2. Точка перегорания. 3. Рейсфедер. 4. Линейка.

10.5. Система электронного звукового сигнала.

Данная система состоит из следующих частей.

● Часовая пружина.

● Звуковой сигнал высокой тональности.

● Звуковой сигнал низкой тональности.

● Реле звукового сигнала (12В, 30А).

● Выключатель электронного звукового сигнала.

Звуковой сигнал включается встроенным выключателем под декоративной крышкой модуля
подушки безопасности в центре колеса рулевого управления. При нажатии кнопки
выключателя на колесе рулевого управления включается реле и электрическое питание
звукового сигнала.

Таблица диагностики отказов.

Признаки

Причины

Признаки

Причины

Не работают оба

звуковых сигнала

1. Перегорел плавкий

предохранитель.

2. Отказ реле звукового сигнала.

3. Отказ выключателя звукового

сигнала.

4. Отказ звукового сигнала.

5. Неисправность часовой

пружины.

6. Повреждение кабельной шины.

Не работает

один звуковой

сигнал

1. Отказ звукового сигнала.

2. Повреждение кабельной

шины.

Звуковой сигнал не

выключается

1. Отказ реле звукового сигнала.

2. Отказ выключателя звукового

сигнала.

3. Неисправность часовой

пружины.

4. Повреждение кабельной шины.





.




.



555

10.6. Электронные часы.

Таблица диагностики отказов.

Признаки

Причины

Признаки

Причины

Электронные часы не

работают

1. Перегорел предохранитель.

2. Повреждена кабельная шина или

разъемы.

3. Неисправность в электронных

часах в сборе





Неисправности электронных часов.
● Процедура проверки.

1. Проверить плавкий предохранитель прикуривателя.

Нормально – перейти к выполнению

следующей операции.

Если плавкий предохранитель перегорел, заменить его.

2. Проверить электронные часы в сборе.

Отсоединить разъем электронных часов, проверить электрическое напряжение и проводимость между

контактами разъема со стороны кабельной шины.

Электрическое напряжение между контактом 1 и кузовом автомобиля должно соответствовать напряжению

на выходе аккумулятора, должна присутствовать проводимость между контактом 2 и кузовом автомобиля.

После поворота ключа в замке зажигания в положение "ACC" или "ON" электрическое напряжение между

контактом 4 и кузовом автомобиля должно соответствовать напряжению на выходе аккумулятора.

После поворота ключа в замке зажигания в положение "OFF" электрическое напряжение между контактом

4 и кузовом автомобиля должно быть равно нулю.

Нормально – заменить электронные часы в сборе.

В случае обнаружения неполадок отремонтировать

или заменить кабельную шину и разъемы.

.

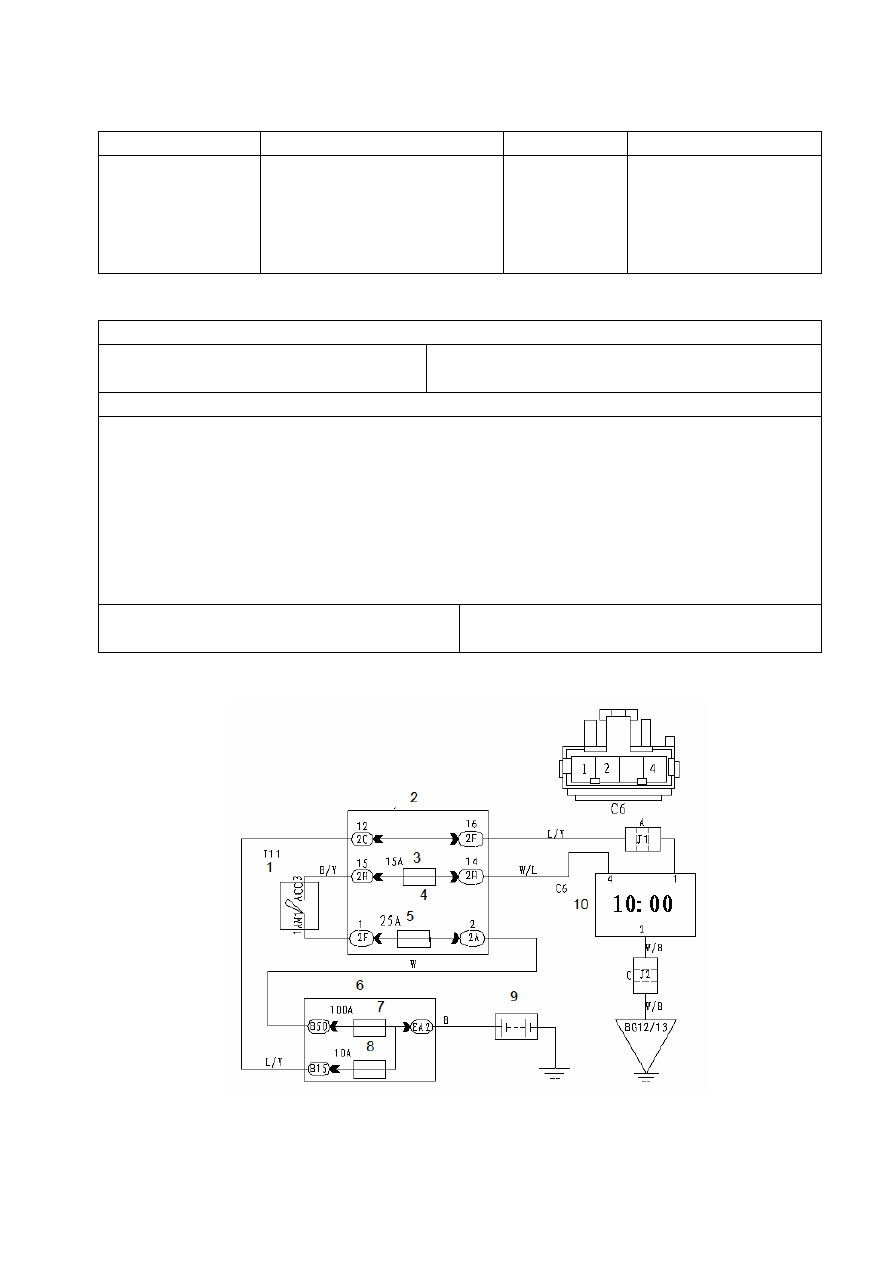

● Проверка цепи.



1. Замок зажигания. 2. Распределительная коробка. 3. Прикуриватель. 4. Замок зажигания 1#. 5.

Электрорпитание. 6. Распределительная коробка. 7. Основное электропитание. 8. Освещение салона. 9.

Аккумулятор. 10. Электронные часы.





556

Глава 10. Схемы электрооборудования

Раздел 1. Расположение электрических устройств в автомобиле.

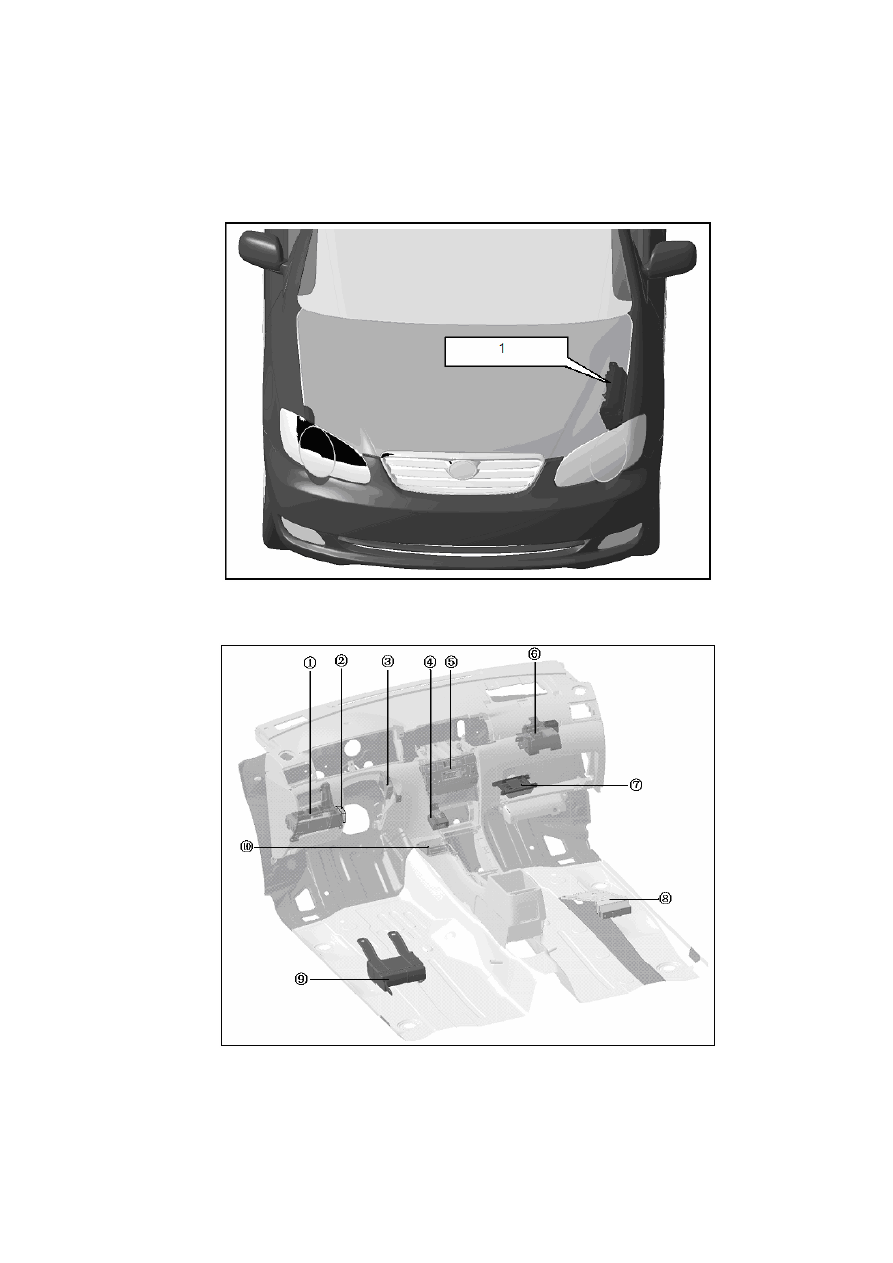

Рисунок 1-1.

1. Блок плавких предохранителей.



Рисунок 1-2.

1. Блок разъемов. 2. Проблесковое реле. 3. Радар заднего хода (для GLX-i и GLX-i NAVI). 4. Контроллер

кондиционера. 5. Модуль управления системой кондиционирования. 6. Кронштейн разъема I (реле). 7.

Электронный управляющий модуль. 8. Контроллер противоугонной системы.

9. Контроллер системы GPS с кронштейном в сборе (для GLX-i NAVI).

10. Электронный блок управления системой подушек безопасности (за исключением G-i).





557



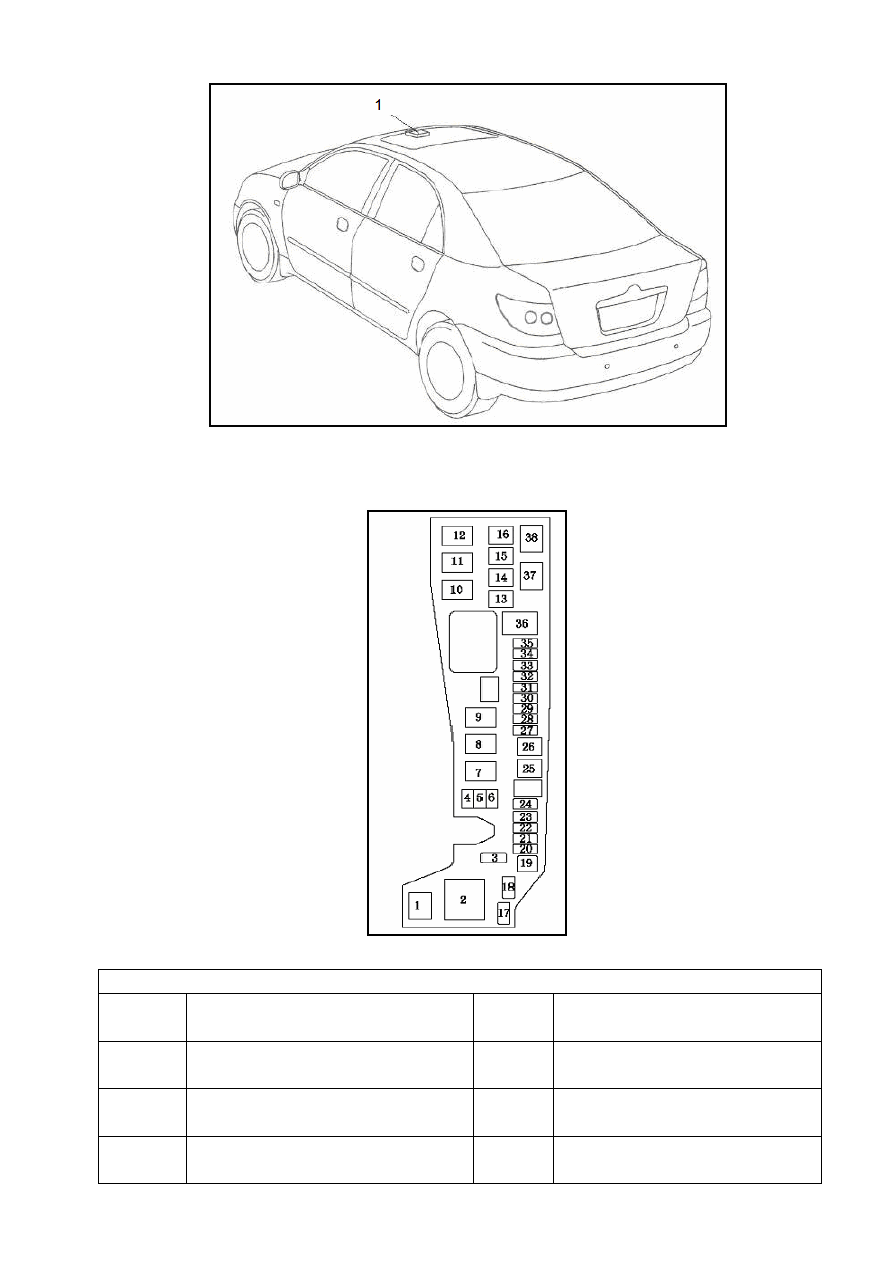

Рисунок 1-3.

1. Передняя лампа освещения салона и ее выключатель,

контроллер потолочного люка (только для GLX-i и GLX-i NAVI).



Рисунок 1-4.

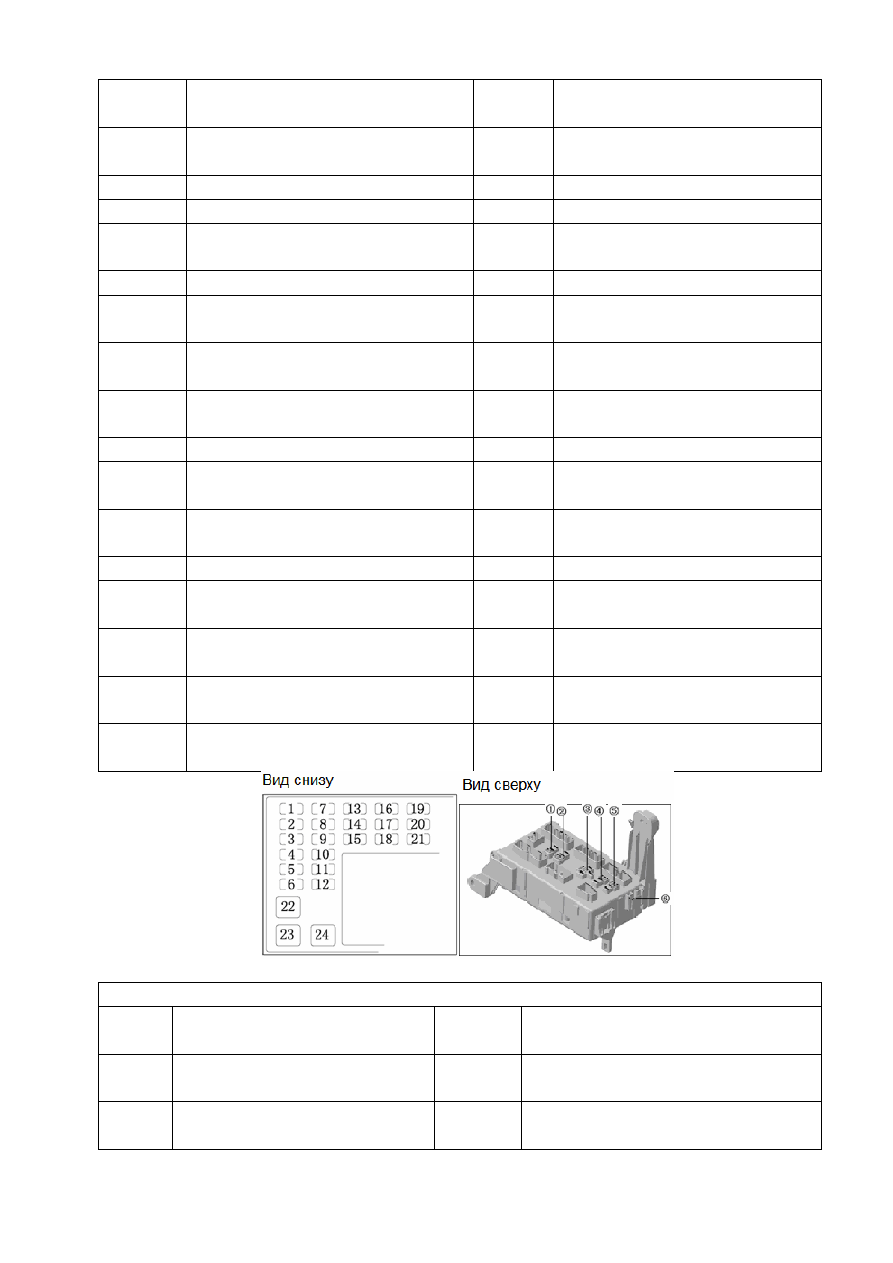

Блок плавких предохранителей

№

контакта

Наименование

№

контакта

Наименование

1

Реле муфты сцепления кондиционера

20

Плавкий предохранитель левой фары

дальнего света (10А)

2

Реле фар

21

Плавкий предохранитель правой фары

дальнего света (10А)

3

Резервный плавкий предохранитель (10А)

22

Плавкий предохранитель правой фары

ближнего света (10А)





558

№

контакта

Наименование

№

контакта

Наименование

4

Резервный плавкий предохранитель (15А)

23

Плавкий предохранитель левой фары

ближнего света (10А)

5

Резервный плавкий предохранитель (20А)

24

Пустой (плавкий предохранитель)

6

Резервный плавкий предохранитель (25А)

25

Пустой (плавкий предохранитель)

7

Реле вентилятора 3#

26

Плавкий предохранитель передних фар

(40А)

8

Пустой (плавкий предохранитель)

27

Пустой (плавкий предохранитель)

9

Реле звукового сигнала

28

Плавкий предохранитель системы

управления двигателем (15А)

10

Реле вентилятора 2#

29

Плавкий предохранитель освещения

салона (15А)

11

Пустой (реле)

30

Плавкий предохранитель

электропитания IG 2# (30А)

12

Реле вентилятора 1#

31

Пустой (плавкий предохранитель)

13

Пустой (плавкий предохранитель)

32

Плавкий предохранитель звукового

сигнала (10А)

14

Плавкий предохранитель вентилятора

(30А)

33

Плавкий предохранитель аварийного

сигнала (10А)

15

Пустой (плавкий предохранитель)

34

Пустой (плавкий предохранитель)

16

Плавкий предохранитель

антиблокировочной системы (60А)

35

Пустой (плавкий предохранитель)

17

Резервный плавкий предохранитель (30А)

36

Плавкий предохранитель основного

электропитания (100А)

18

Резервный плавкий предохранитель

(7,5А)

37

Пустой (реле)

19

  Приспособление для вытаскивания

(плавкий предохранитель)

38

Главное реле системы управления

двигателем



Рисунок 1-5.

Блок разъемов

№

контакта

Наименование

№

контакта

Наименование

1

Пустой (плавкий предохранитель)

13

Плавкий предохранитель электропитания

IG 1# (30А)

2

Плавкий предохранитель бортового

компьютера (10А)

14

Плавкий предохранитель передних

противотуманных фар (15A)





559



№

контакта

Наименование

№

контакта

Наименование

3

Плавкий предохранитель блока

приборов (10А)

15

Плавкий предохранитель задних

противотуманных фар (10A)

4

Плавкий предохранитель регулировки

положения кресла (25А)

16

Плавкий предохранитель стартера (7,5А)

5

Пустой (плавкий предохранитель)

17

Плавкий предохранитель кондиционера

(10А)

6

Пустой (плавкий предохранитель)

18

Плавкий предохранитель зажигания 2#

(15А)

7

Плавкий предохранитель системы

бортовой диагностики (7,5А)

19

Плавкий предохранитель обогревателя

стекла (10А)

8

Плавкий предохранитель

стеклоочистителей (20А)

20

Плавкий предохранитель контроллера

передних фар (5А)

9

Плавкий предохранитель фар

ближнего света (15А)

21

Плавкий предохранитель прикуривателя

(15А)

10

Плавкий предохранитель тормозного

сигнала (15А)

22

Плавкий предохранитель обогревателя

(40А)

11

Плавкий предохранитель дверей

(25А)

23

Плавкий предохранитель обогрева заднего

стекла (30А)

12

Плавкий предохранитель

стеклоподъемников 2# (30А)

24

Плавкий предохранитель

стеклоподъемников 1# (30А)

/1/.

Реле топливного насоса

/4/.

Реле обогревателя заднего стекла

/2/.

Реле окон с электрическими

стеклоподъемниками

/5/.

Реле зажигания 1#

/3/.

Пустой (реле)

/6/.

Кронштейн крепления проблескового реле





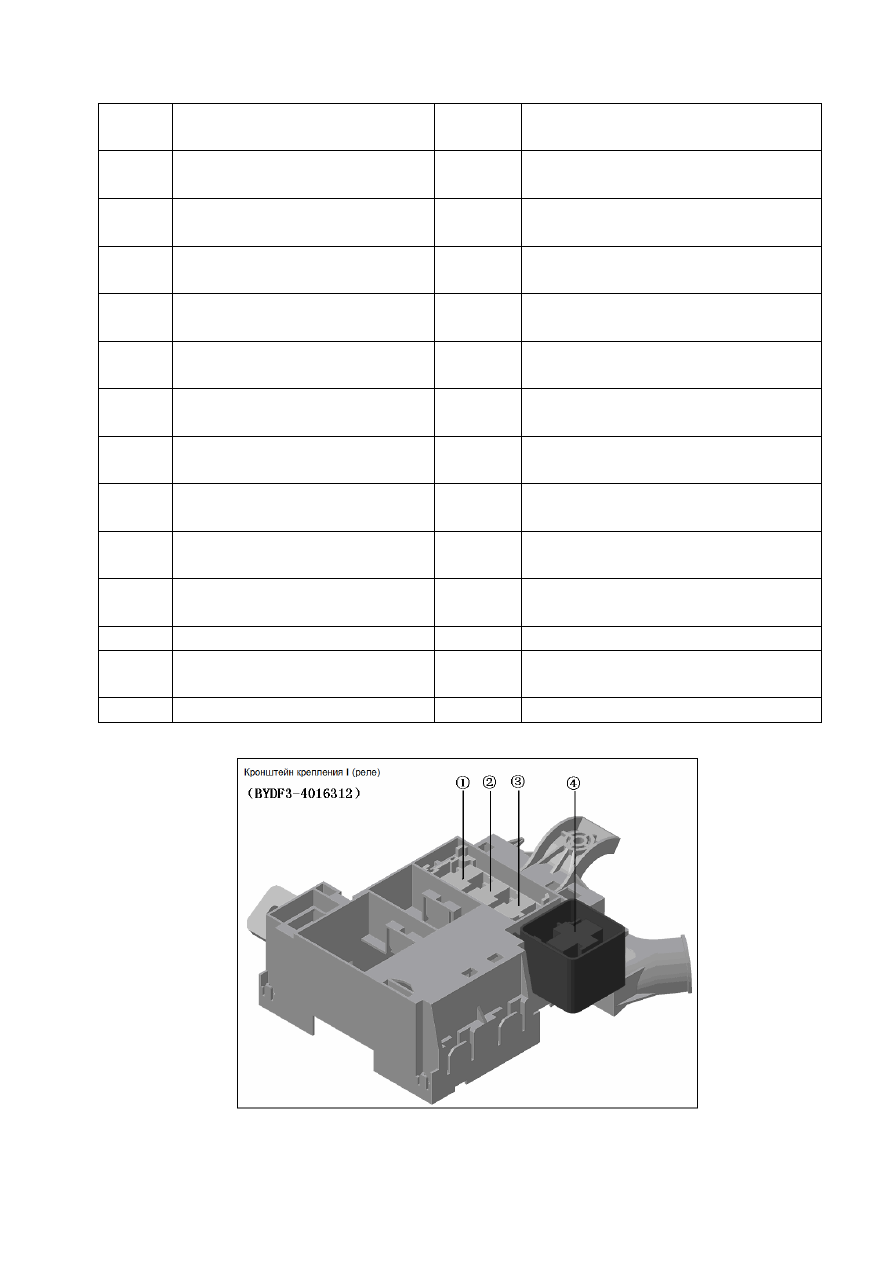

Рисунок 1-6.

1. Реле передних противотуманных фар. 2. Реле стартера.

3. Реле ближнего света фар. 4. Реле обогревателя (обогрев стекол).





560

Раздел 2. Разводка кабельной шины в автомобиле.

2.1. Положение элементов кабельной шины.



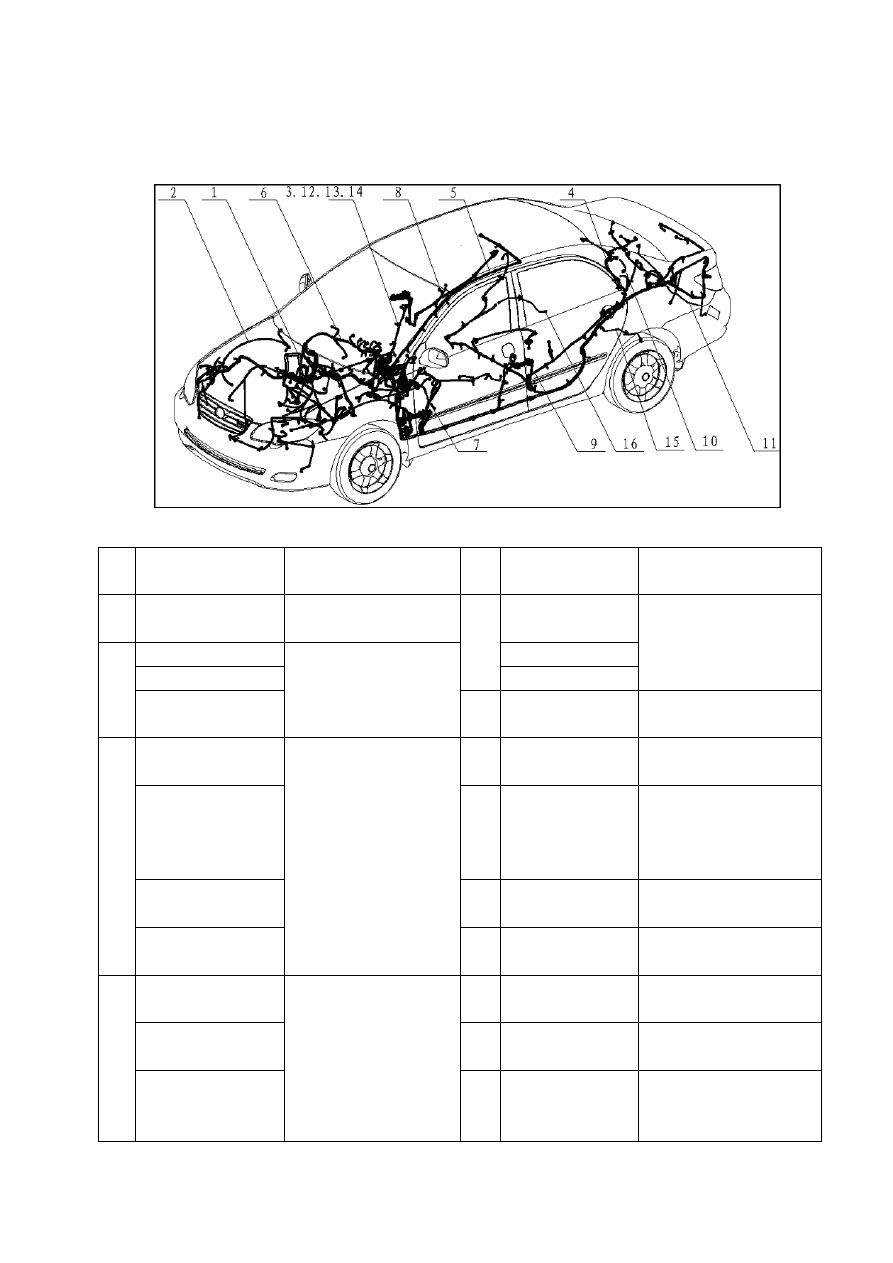

Рисунок 2-1.

№

п/п

Номер части

Наименование части

№

п/п

Номер части

Наименование части

1

BYDF3D-4001100

Кабельная шина,

двигатель

BYDF3-4002300

BYDF3D-4011200

BYDF3-4002300B

BYDF3D-4011200B

7

BYDF3-4002300C

Кабельная шина, левая

передняя дверь

2

BYDF3D-4011200C

Кабельная шина, крыло

8

BYDF3-4002600

Кабельная шина, правая

задняя дверь

BYDF3D-4003100

9

BYDF3-4002500

Кабельная шина, левая

задняя дверь

BYDF3D-4003100A

10

BYDF3-4002200

Кабельная шина

заземления, питания,

нагрева, заднее ветровое

стекло

BYDF3D-4003100B

11

BYDF3-4013300B

Кабельная шина, задний

бампер

3

BYDF3D-4003100C

Кабельная шина,

приборная панель

12

BYDF3-4003400B

Кабельная шина, датчик

освещенности

BYDF3-4004100

13

BYDF3-4003500B

Кабельная шина, датчик

дневного света

BYDF3-4004100B

14

BYDF3-4003600B

Кабельная шина,

кондиционер

4

BYDF3-4004100C

Кабельная шина, пол

кузова

15

BYDF3-4013100

Кабельная шина, датчик

частоты вращения левого

заднего колеса





561



№

п/п

Номер части

Наименование части

№

п/п

Номер части

Наименование части

BYDF3-4002700

16

BYDF3-4013200

Кабельная шина, датчик

частоты вращения

правого заднего колеса

BYDF3-4002700B







5

BYDF3-4002700C

Кабельная шина, крыша

кузова







BYDF3-4002400







BYDF3-4002400B







6

BYDF3-4002400C

Кабельная шина, правая

передняя дверь

Примечание: на данном рисунке отсутствуют

компоненты системы вспомогательных средств

безопасности.

2.2. Кабельная шина, двигатель.







562



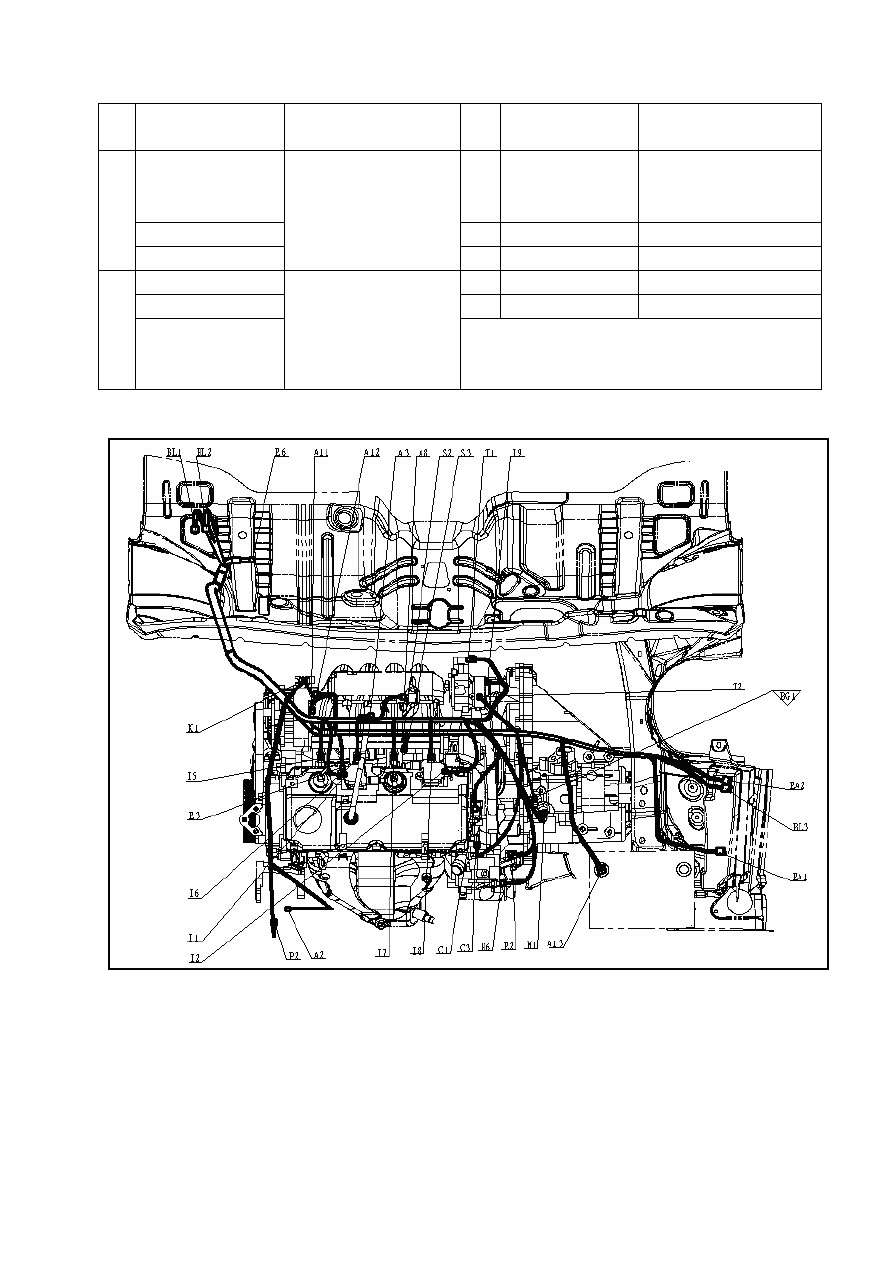

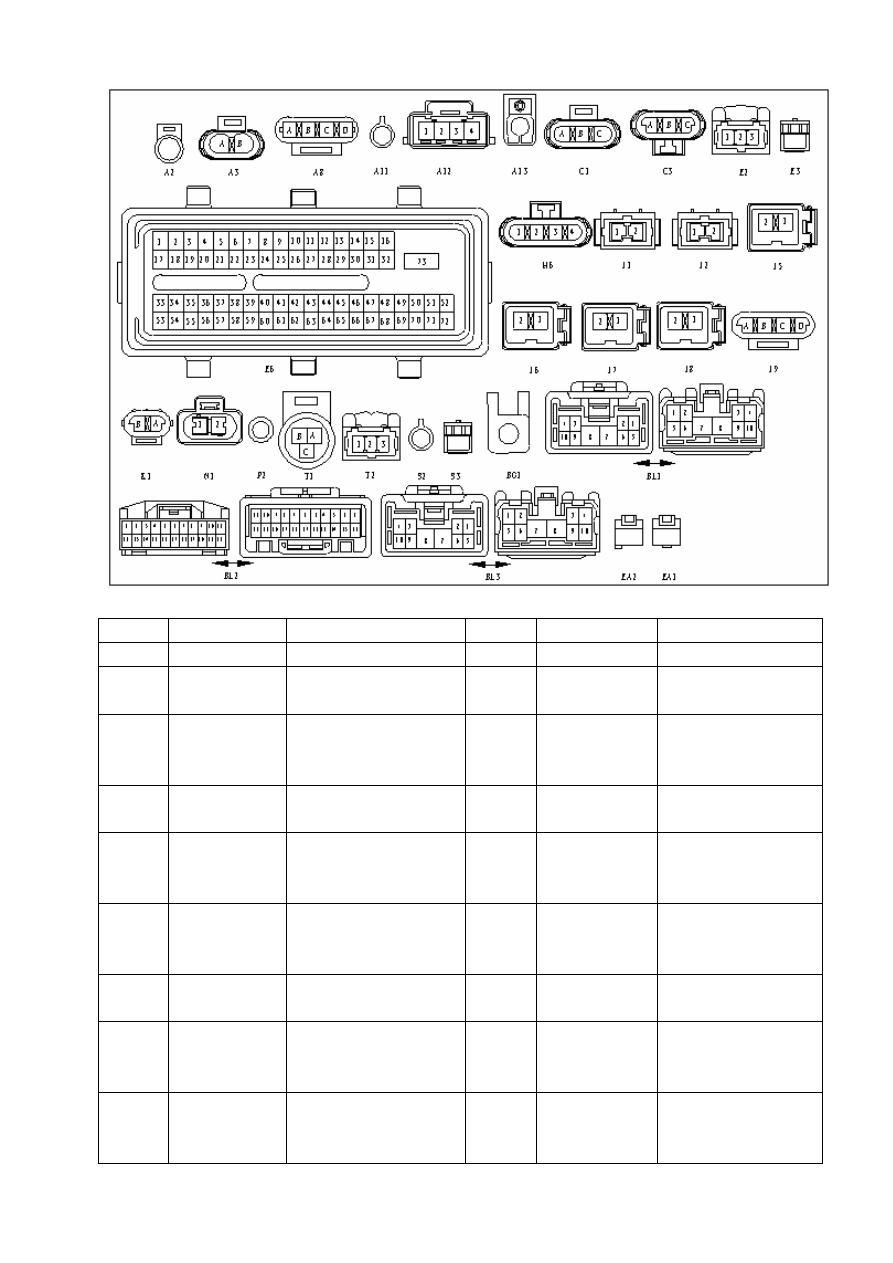

Рисунок 2-2.

Контакт

№ контакта

Подключение

Контакт

№ контакта

Подключение

A2

0447104

Компрессор

I7

15305086

Инжектор 3#

A3

12052643

Регулирующий клапан

угольного фильтра

I8

15305086

Инжектор 4#

A8

12162833

Датчик давления и

температуры воздуха во

впускном коллекторе

I9

12162188

Клапан холостого хода

A11

3724321 (φ8.5)

Контакт B генератора

переменного тока

K1

12052644

Датчик детонации

A12

6195-0030

Генератор переменного

тока

N1

PB625-02027

Выключатель

светового сигнала

заднего хода

A13

PP2006901

Аккумулятор

P2

DJ3011A-4-21

Выключатель

усиленного рулевого

привода

C1

12059595

Датчик положения

распределительного вала

S2

DJ4341 (φ8.5)

Контакт стартера

C3

12110293

Датчик углового

положения коленчатого

вала

S3

0338102

Стартер

E2

282191-1

Датчик температуры

жидкости в системе

охлаждения

T1

12065287

Датчик положения

дроссельной заслонки





563



Контакт

№ контакта

Подключение

Контакт

№ контакта

Подключение

E3

0338102

Датчик давления

моторного масла

T2

DJ7031-3.5-21

Датчик скорости

E6

15357131

Электронный

управляющий модуль

BG1

DJ4355A-2Sn

DJ4355A-1Sn

Линия заземления

(провод на массу)

H6

1216-2144

Передний датчик

кислорода

BL1

7283-1405-40

Кабельная шина,

приборная панель

I1

DJ7023-3.5-20

Катушка зажигания 1#

BL2

0446004

Кабельная шина,

приборная панель

I2

DJ7023-3.5-20

Катушка зажигания 2#

BL3

7283-1405-40

Блок плавких

предохранителей 1#

I5

15305086

Инжектор 1#

EA1

J0504701

Блок плавких

предохранителей 3#

I6

15305086

Инжектор 2#

EA2

J0504501

Блок плавких

предохранителей 2#

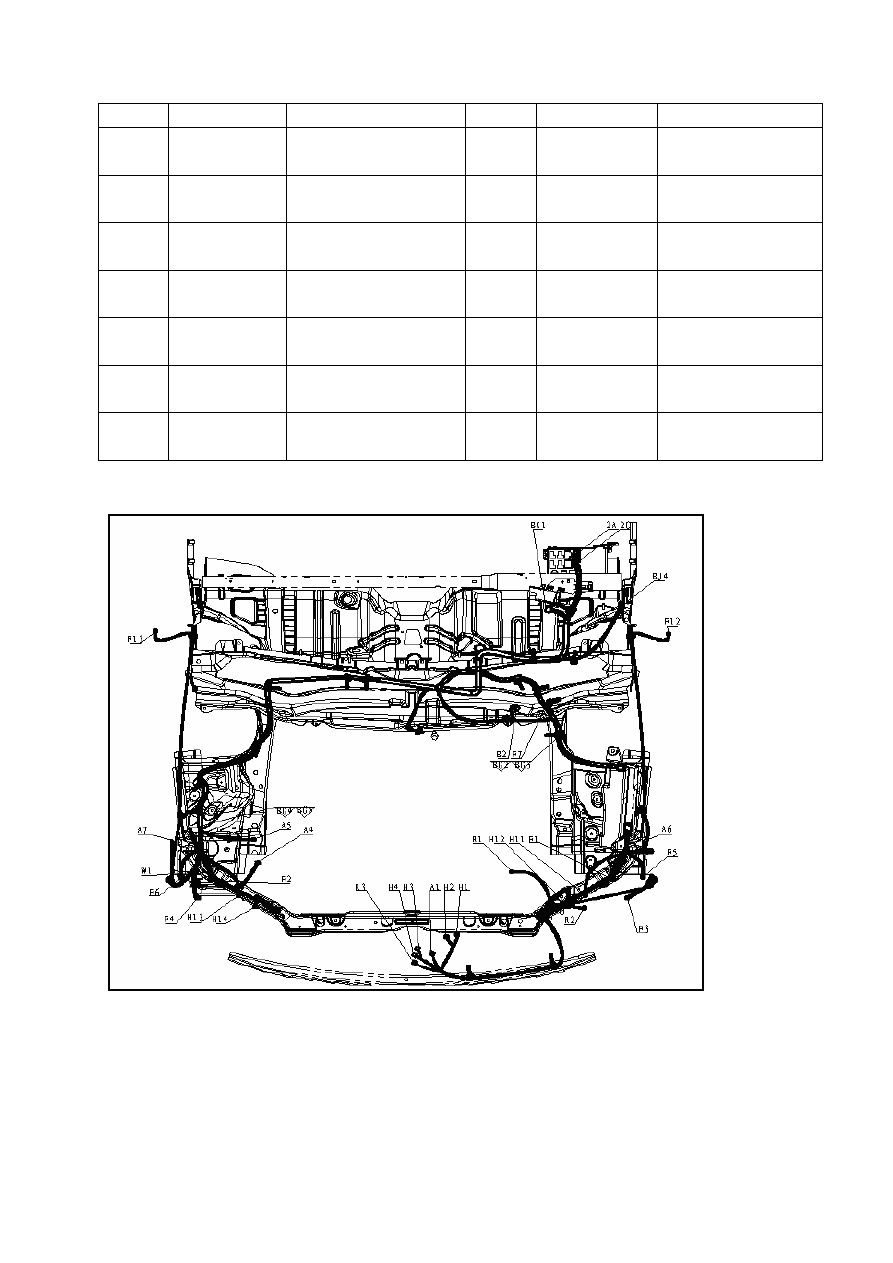

2.3. Кабельная шина, крыло.
