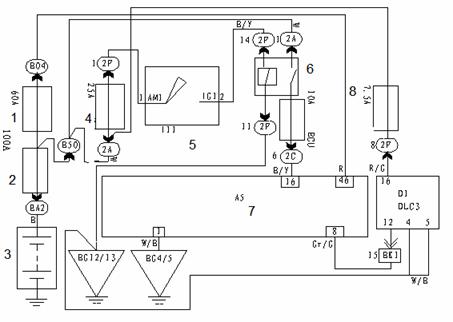

Отсутствует обмен данными с
электронным блоком управления при проведении диагностики. |
№ п/п |
Действия |
Стандартные результаты проверки |
Да |
Нет |
1 |
Самодиагностика. |
Завершено или нет |
Перейти к следующей операции |
Перейти к восьмой операции |
2 |
1. Установить ключ в замке зажигания
в положение 'OFF'.
2. Отсоединить проводной разъем
электронного блока управления.
3. Подсоединить вольтметр к контакту
46-A5 электронного блока управления и к массе, измерить напряжение. |
10-14В |
Перейти к следующей операции |
Перейти к девятой операции |
3 |
1. Установить ключ в замке зажигания
в положение 'ON'.
2. Подсоединить вольтметр к контакту
16-A5 электронного блока управления и к массе, измерить напряжение. |
10-14В |
Перейти к следующей операции |
Перейти к десятой операции |
4 |
1. Установить ключ в замке зажигания
в положение 'OFF'.
2. Подсоединить омметр к контакту
16-A5 электронного блока управления и к массе. |
<1 Ом |
Перейти к следующей операции |
Перейти к 11-ой операции |
5 |
1. Установить ключ в замке зажигания
в положение 'OFF'.
2. Подключить омметр к контактам 8-A5
и 12-D1 электронного блока управления. |
<1 Ом |
Перейти к следующей операции |
Перейти к 12-ой операции |
6 |
Подсоединить омметр к контакту 8-A5
электронного блока управления и к массе. |
>1 МОм |
Перейти к следующей операции |
Перейти к 13-ой операции |
№ п/п |
Действия |
Стандартные результаты проверки |
Да |
Нет |
7 |
Заменить электронный блок управления. |
Восстанавливается нормальное
состояние |
Перейти к 14-ой операции |
Перейти к следующей операции |
8 |
Проверить цепь диагностики. |
Завершено или нет |
Перейти к первой операции |
Проверить |
9 |
Найти и устранить причину низкого
напряжения на контакте 46-A5, проверить плавкие предохранители на
предмет перегорания или выпадения, проверить правильность
подключения. |
Восстанавливается нормальное
состояние |
Перейти к 14-ой операции |
Перейти к следующей операции |
10 |
Найти и устранить причину низкого
напряжения на контакте 16-A5, проверить плавкие предохранители на
предмет перегорания или выпадения, проверить правильность
подключения. |
Восстанавливается нормальное
состояние |
Перейти к 14-ой операции |
Перейти к следующей операции |
11 |
Найти и устранить причину слишком
высокого сопротивления между контактом 1-A5 и массой, проверить
контур заземления. |
Восстанавливается нормальное
состояние |
Перейти к 14-ой операции |
Перейти к следующей операции |
12 |
Найти и устранить причину слишком
высокого сопротивления между контактами 8-A5 и 12-D1. |
Восстанавливается нормальное
состояние |
Перейти к 14-ой операции |
Перейти к следующей операции |
13 |
Найти и устранить короткое замыкание
в контуре диагностики. |
Восстанавливается нормальное
состояние |
Перейти к следующей операции |
|
14 |
Удалить код неисправности с помощью
диагностического прибора. |
Код заменен |
Перейти к первой операции |
Состояние системы нормальное |
