BMW 3 (E46). Manual - part 254

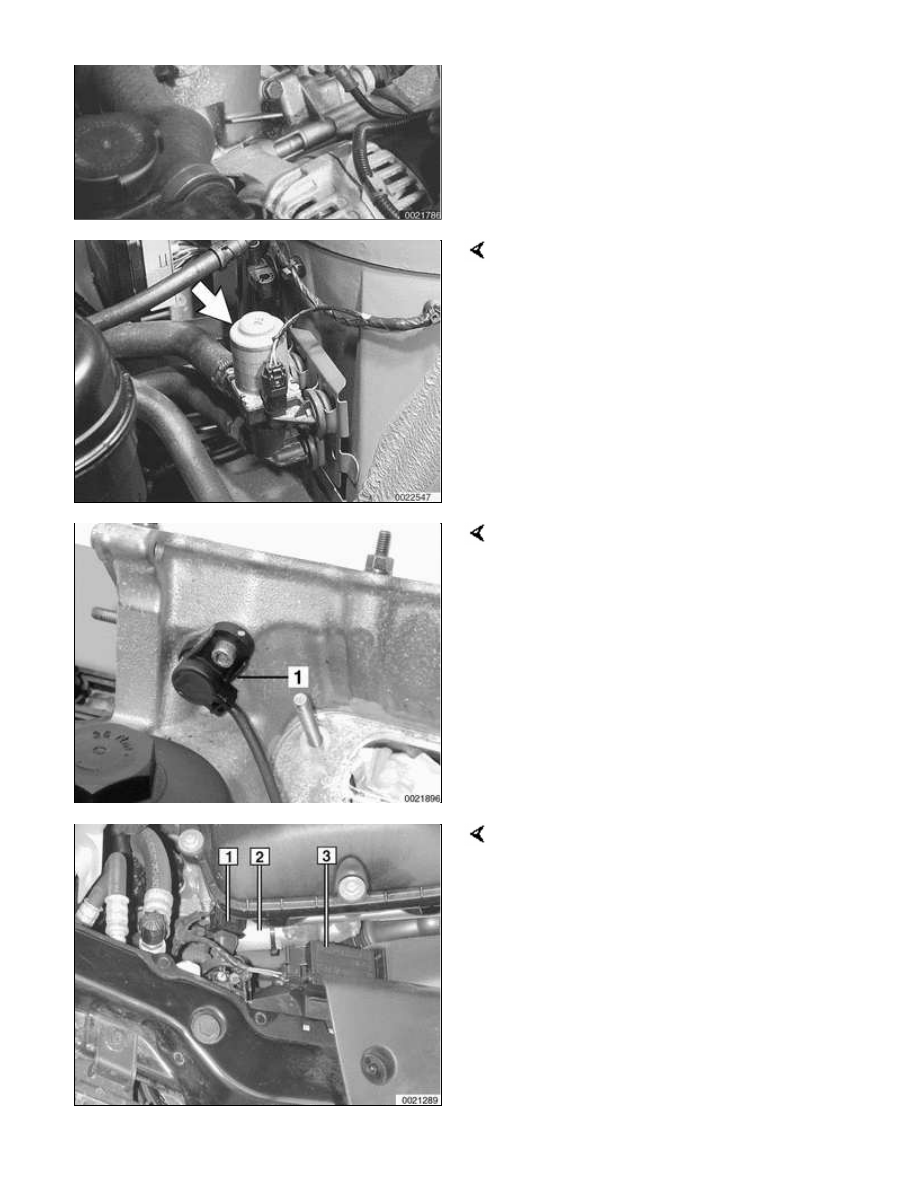

Fig. 27 Left side of engine compartment

1 - Heater control valve

Fig. 28 Cylinder head, left front

1 - Intake camshaft position sensor

Fig. 29 Right front of engine, top

1 - Exhaust camshaft position sensor

2 - Exhaust camshaft VANOS solenoid

3 - Air quality sensor (AUC) (for

automatic recirculation control)

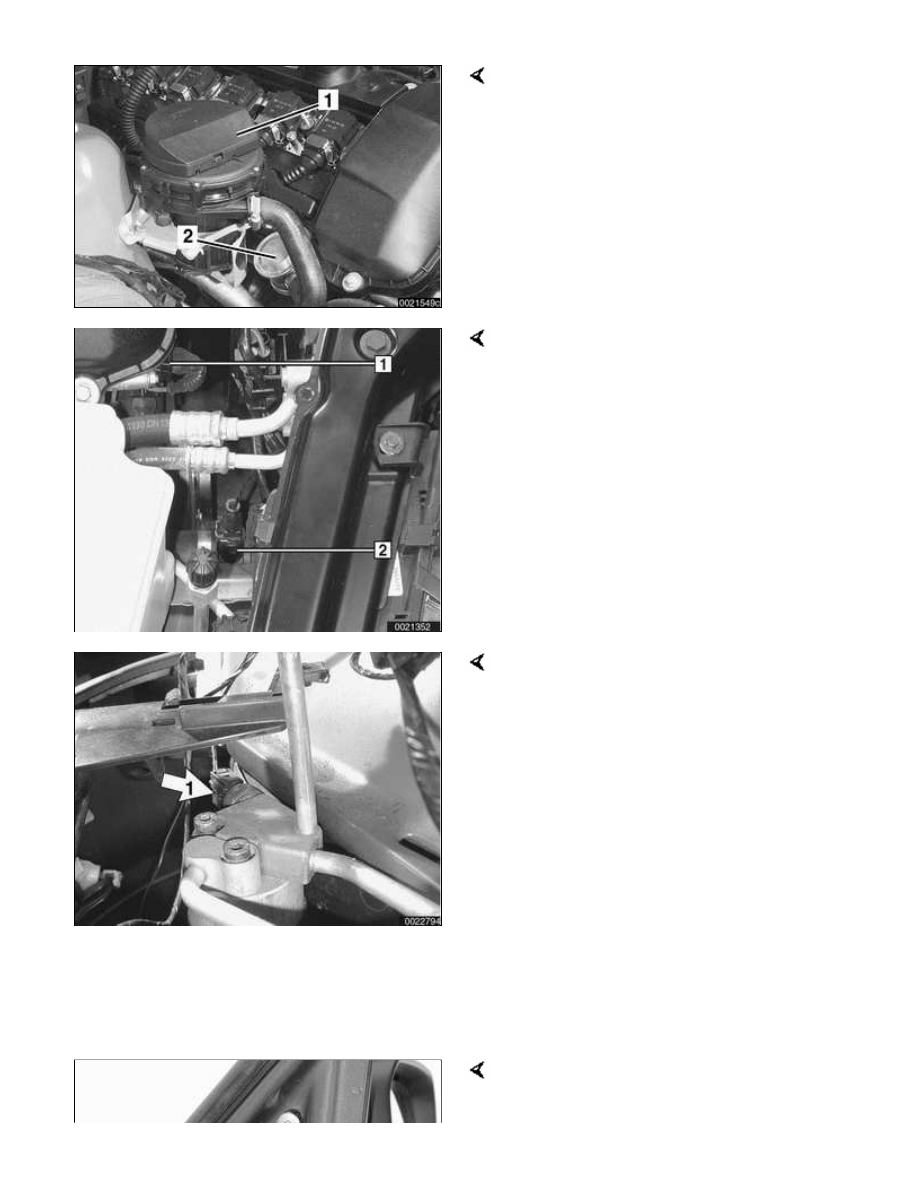

Fig. 30 Right front of engine

1 - Secondary air injection pump

2 - Secondary air injection pump valve

Fig. 31 Right front of engine, low

1 - Exhaust camshaft position sensor

2 - Coolant outlet temperature sensor

Fig. 32 Top of A/C receiver/drier, right
front engine compartment

1 - A/C pressure sensor





Car interior electrical
components

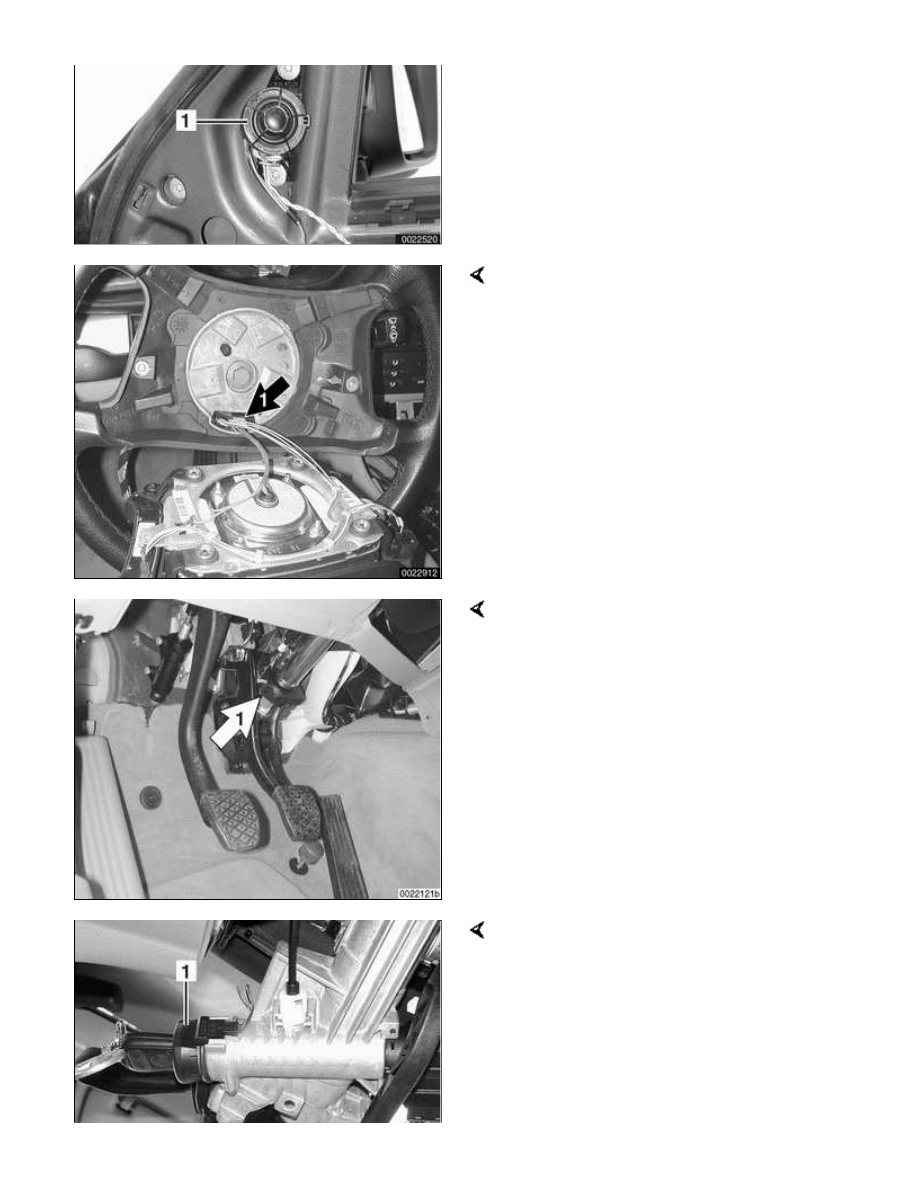

Fig. 33 Front door window frame

1 - Door mounted tweeter

Fig. 34 Underneath horn pad at steering
wheel

1 - Airbag connector

Fig. 35 Left side of steering column,
below dashboard

1 - Steering angle sensor

Fig. 36 At ignition switch

1 - EWS (electronic immobilizer) ring

antenna

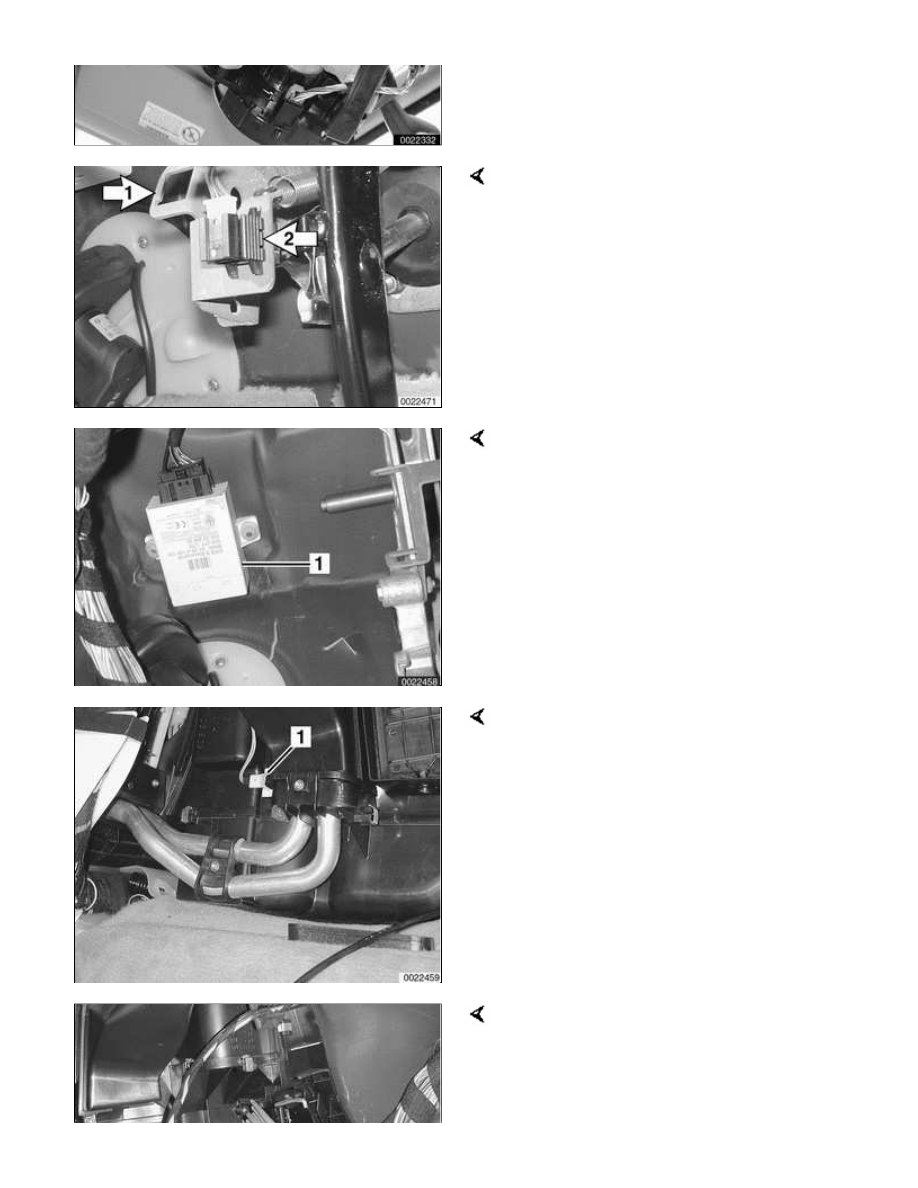

Fig. 37 At pedal cluster

1 - Cruise control cut-off switch (if

equipped)

2 - Brake light switch

Fig. 38 Above pedal cluster

1 - EWS control module

Fig. 39 Left side IHKA housing, below
instrument cluster

1 - A/C evaporator temperature sensor

Fig. 40 Right side IHKA housing, below
glove compartment

1 - Blower motor resistor pack
