BMW 3 (E46). Manual - part 253

Component

Year, model

Location

Refer to

Valet position switch

1999 - 2001

On trunk lock cylinder

VANOS solenoid,
exhaust side

1999 - 2001

Right front of cylinder head



Fig. 29

VANOS solenoid,
intake side

1999 - 2001

Left front of cylinder head





Fig. 17

Variable camshaft
control

see VANOS

Volute spring

1999 - 2001

In center of steering wheel under
driver airbag

Washer fluid level
sensor

1999 - 2001

Bottom of windshield washer tank

Wheel speed sensor

see ABS wheel speed sensor entries

Window anti-trap
strip

Sedan, Sport
Wagon

Top of window frame in door

Window lock-out
switch, rear

Sedan, Sport
Wagon

Left side shifter bezel

Window motors

1999 - 2001

Inside doors

Window switches

1999 - 2001

On shifter bezel

Windshield washer
nozzle heaters

1999 - 2001

In nozzles at rear of engine hood

Windshield washer
pump

1999 - 2001

At rear of washer tank, right front
engine compartment

Windshield washer
relay

1999 - 2001

Left rear engine compartment in
E-box



Fig. 16

Wiper motor

1999 - 2001

Rear of engine compartment, behind
bulkhead





Fig. 20

Wiper/washer switch
(stalk)

1999 - 2001

Right side steering column

Yaw sensor

see ABS/DSC rotational rate (yaw)
sensor

ZKE V control
module

see General Module (GM V)









Engine compartment electrical
components

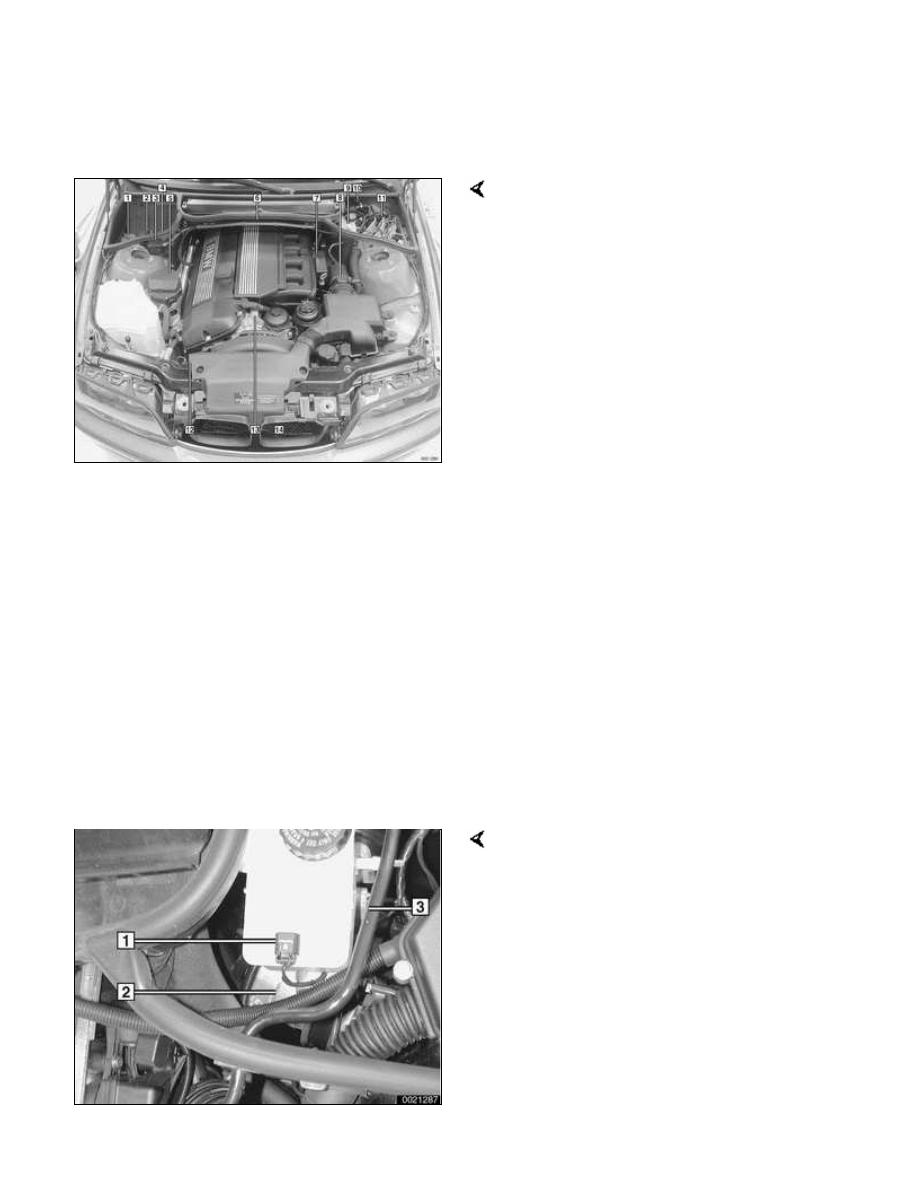

Fig. 17 Engine compartment (1999 323i)

1 - Data link connector (DLC) (1999 -

mid-2000 models)

2 - Hood contact switch

3 - B+ jumper connector

4 - DSC control module/hydraulic unit

5 - Secondary air pump

6 - Interior microfilter housing

7 - Resonance valve, intake manifold

(changeover valve)

8 - Mass air flow sensor

9 - Brake fluid level sensor

10 - Ground lug X6454

11 - Electronics box (E-box)

12 - Air quality sensor (AUC) (for

automatic recirculation control)

13 - Intake camshaft VANOS solenoid

14 - Engine cooling fan (electric)

Fig. 18 Left rear corner of engine
compartment (near E-box)

1 - Brake fluid level sensor

2 - DSC precharge pump (Teves DSC

MK 20/60)

3 - Brake fluid pressure sensor

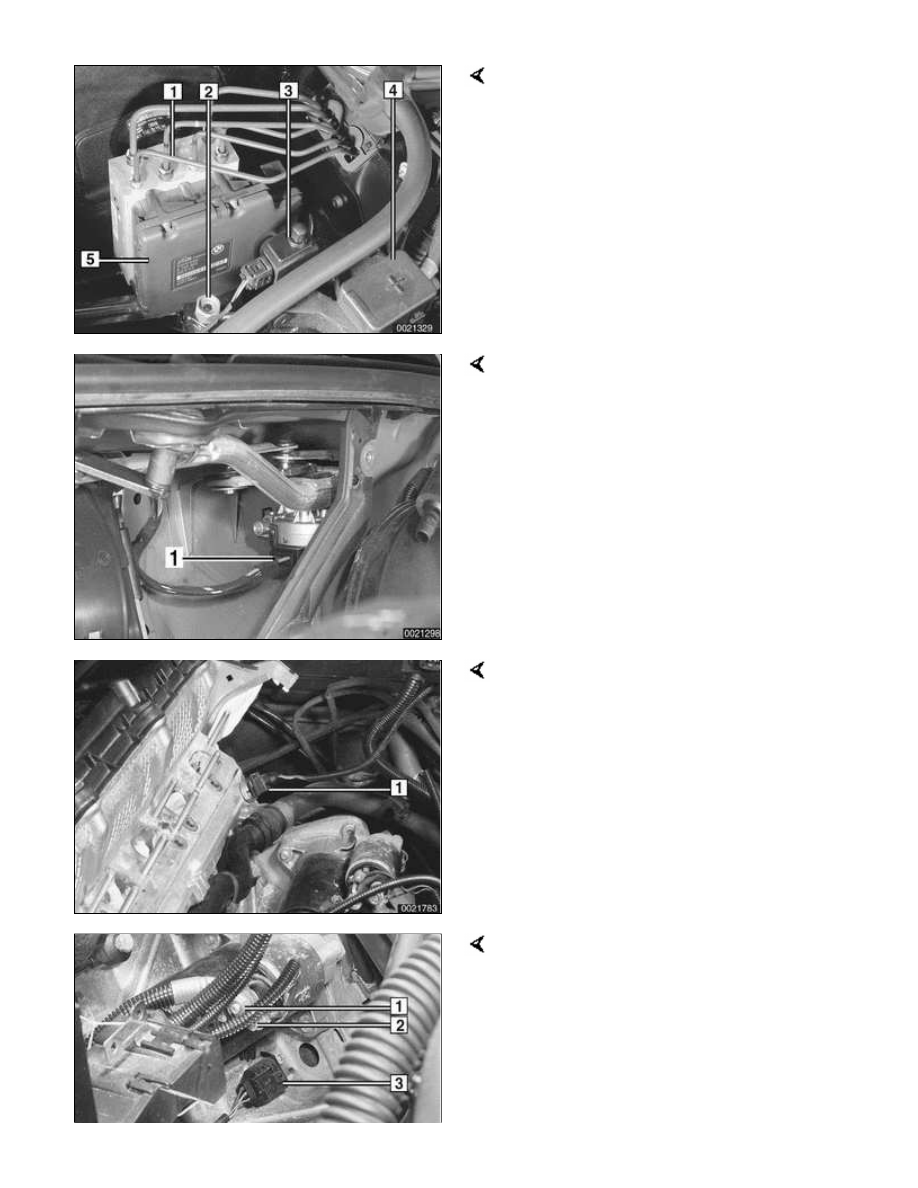

Fig. 19 Right rear corner of engine
compartment (Teves DSC MK 20/60)

1 - DSC hydraulic unit

2 - Ground jumper connection

3 - Hood contact switch

4 - B+ jumper connection

5 - DSC control module

Fig. 20 Rear of engine compartment,
behind bulkhead

1 - Wiper assembly electrical harness

connector

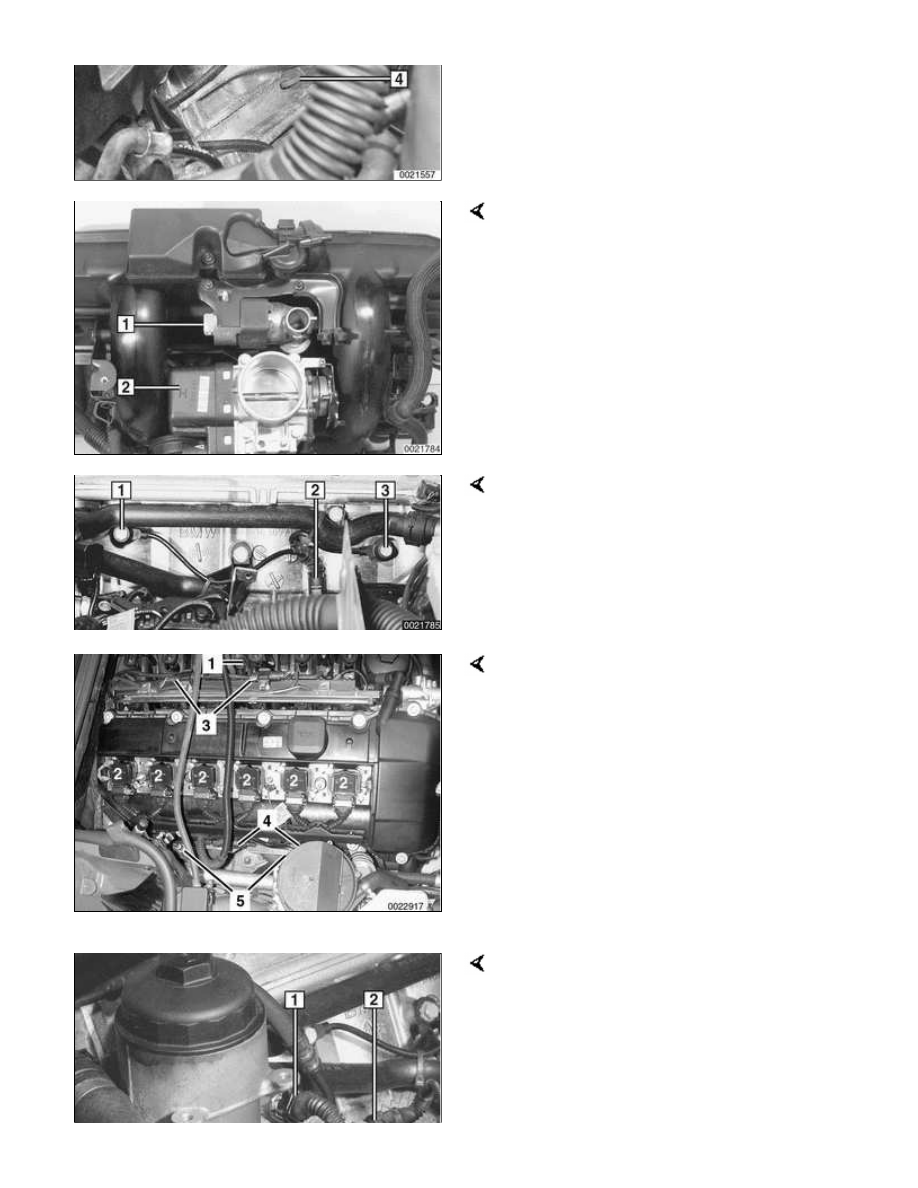

Fig. 21 Under rear of intake manifold

1 - Engine coolant temperature (ECT)

sensor

Fig. 22 Left rear of engine block, under
intake manifold

1 - Starter motor terminal 50

2 - Starter motor terminal 30

3 - Crankshaft position sensor

4 - Bore hole for crankshaft locking tool

Fig. 23 Under intake manifold

1 - Idle speed control valve

2 - Throttle housing (MDK/EDK)

Fig. 24 Under intake manifold, at
cylinder head

1 - Knock sensor cylinder 1 - 3

2 - Knock sensor harness connector

3 - Knock sensor cylinder 4 - 6

Fig. 25 Center top of engine, under
covers

1 - Intake air temperature (IAT) sensor

2 - Ignition coils

3 - Post-catalyst oxygen sensor

connectors

4 - Precatalyst oxygen sensor

connectors

5 - Precatalyst oxygen sensors

Fig. 26 Left front of engine, at oil filter
housing

1 - Oil/coolant temperature sensor

2 - Oil pressure switch
