49

Бортовой компьютер

Дополнительная информационная система для
водителя (FIS) расширена с помощью бортового
компьютера. С помощью бортового компьютера
можно запрограммировать следующие функции:
– Автономные отопитель и вентиляция
– Часы
– Компьютер (меню FIS)
– Тревожное сообщение о превышении заданной

скорости

– Индикация режима работы радиосистемы в

информационной системе для водителя (FIS)

– Выбор языка для коммуникаций
– Компоненты системы

При этом функциональный переключатель 2 E272,
находящийся на центральной консоли, используется
для перемещения по базовому меню, которое
индицируется на дисплее, расположенном в центре
комбинации приборов.

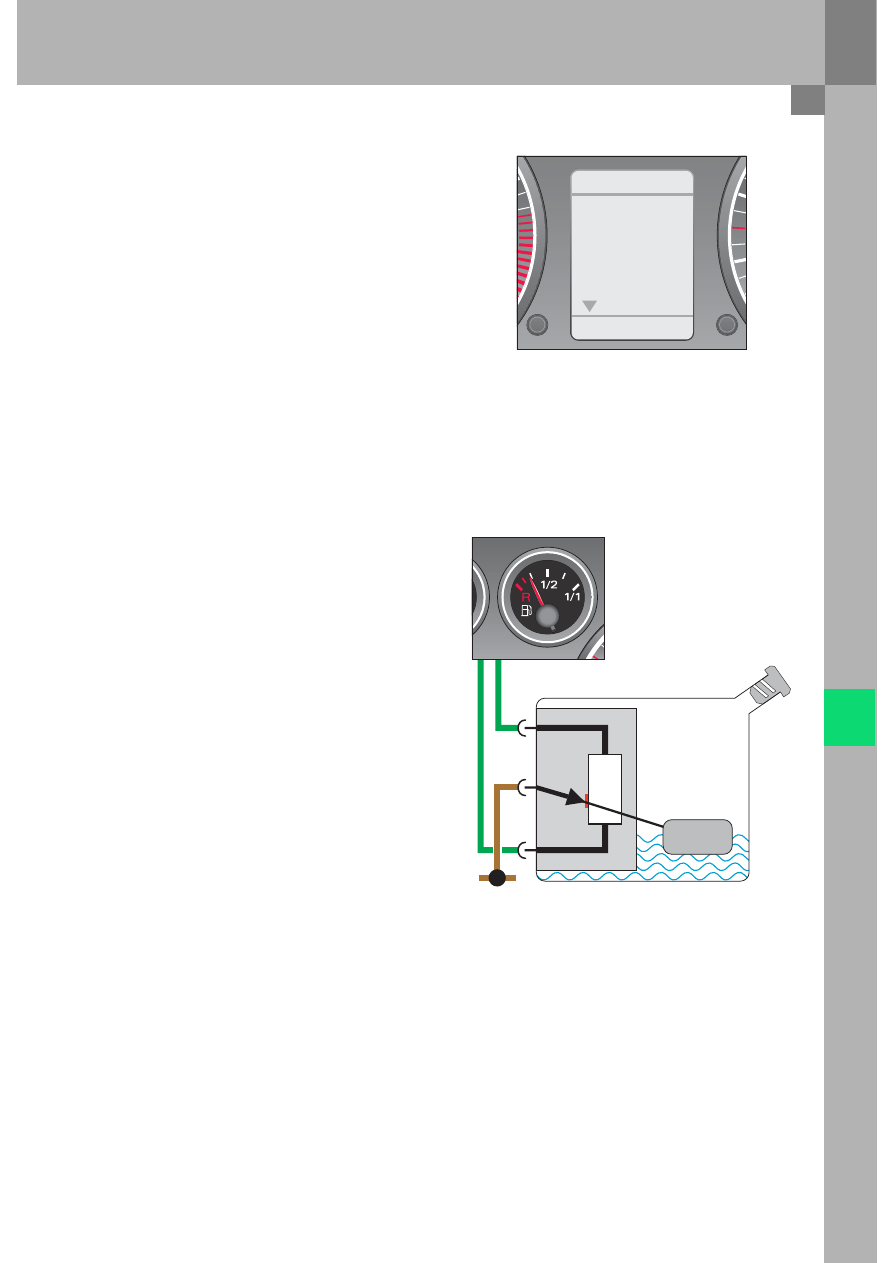

Трехпроводной датчик уровня топлива

С 45 недели 04 модельного года в топливный бак
устанавливается трехпроводной датчик уровня
топлива.
При таком способе подсоединения датчика данные
будут считываться с двух частей датчика: между
центральным отводом и соответствующими
внешними контактами датчика.
Блок управления комбинации приборов производит
расчет уровня топлива в баке по двум измеренным
значениям сопротивления и по известному общему
сопротивлению датчика, т.е. сопротивлению R11,
сопротивлению R12 и сопротивлению на подвижном
контакте R1s. При значении сопротивления R1s >
150 Ом производится запись ошибки в память блока
диагностики. На центральном дисплее комбинации
приборов появится следующее сообщение:
«Tanksystem fehlerhaft - Bitte Werkstatt aufsuchen»
(«Неисправность в системе датчика уровня
топлива — обратитесь на дилерское предприятие»).
В таких случаях необходимо заменить датчик уровня
топлива (у автомобилей с полным приводом quattro
используются два датчика).
Все значения сопротивлений и соответствующие им
значения уровня топлива в баке можно определить с
помощью диагностического тестера. Для второго
датчика уровня топлива G169, используемого на
автомобилях с полным приводом quattro,
измеряются сопротивления R21, R22 и R2s.

Диагностика

В режиме диагностики радиочасов (см. программу
самообучения 312, стр. 43) на дисплее появляются
следующие сообщения: «Test läuft» (Процесс
проверки), «Test i.O.» (Неисправностей не
обнаружено),  „Test n.i.O.“ (Неисправности
обнаружены) и «Messung beendet» (Измерение
закончено). Если при проведении диагностики
проверка не проводилась, на дисплее появляется
сообщение «Messung beendet» (Измерение
закончено).

В дальнейшем при диагностике различных узлов
будут использоваться новые измеряемые величины.
Более подробная информация выдается при
проведении ведомого поиска неисправностей.

332_044

R11+

R1s

R12+

R1s

Комбинация приборов J285

Датчик уровня топлива G

Поплавок

332_045

РЕГУЛИРОВКА

АВТОНОМНЫЕ

ОТОПИТЕЛЬ И

ВЕНТИЛЯЦИЯ

ЧАСЫ

КОМПЬЮТЕР

ПРЕВЫШЕНИЕ

ЗАДАННОЙ

СКОРОСТИ

НАЗАД

50

Информационно-командная система

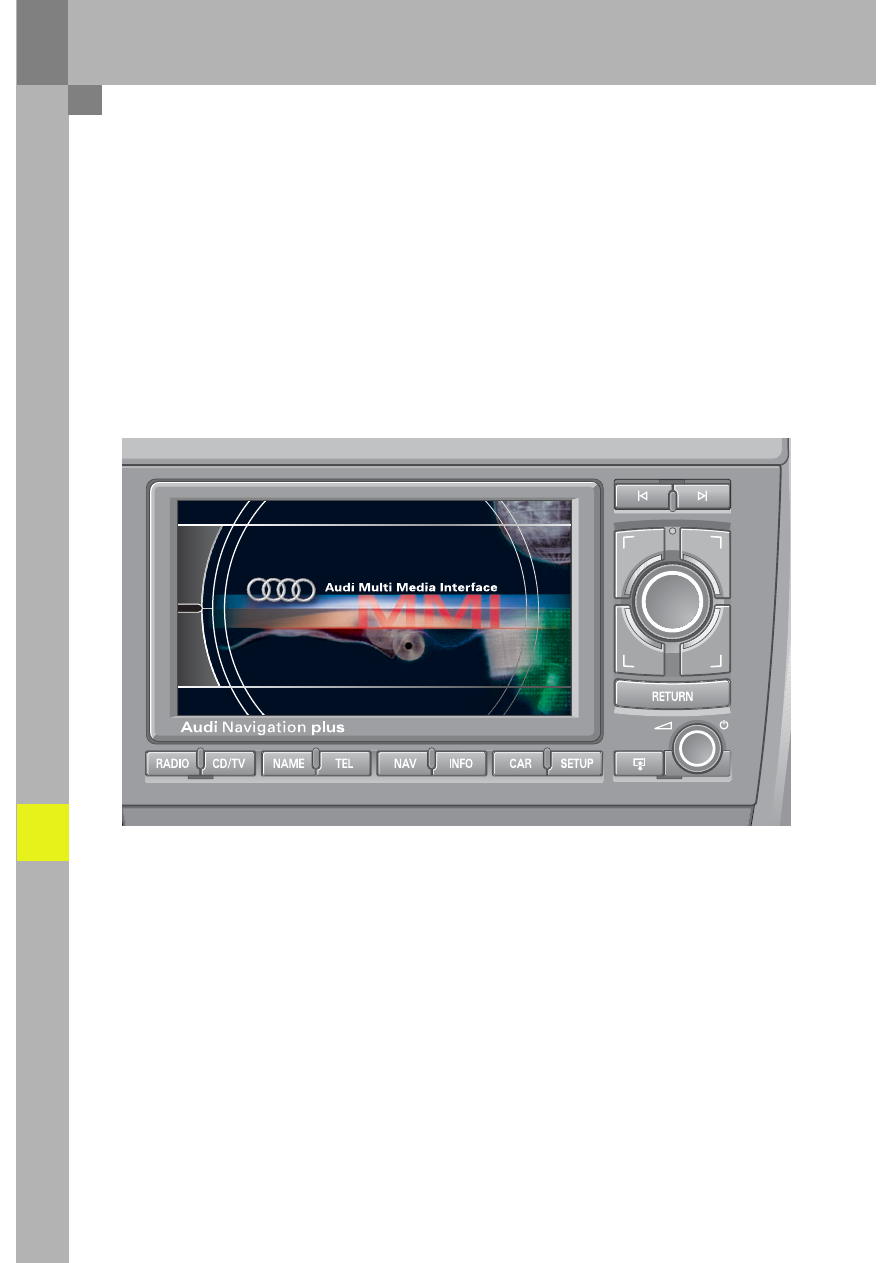

Новая навигационная система Navigation Plus (RNS-E)

Навигационная система Navigation Plus устанавливается на Audi A3 Sportback в качестве дополнительного
оборудования. В процессе модернизации уже известной навигационной системы Navigation Plus на
автомобилях рыночного сегмента АВ будет использоваться уже известная по автомобилям Audi A8 и Audi A6
система управления на основе мультимедийного интерфейса MMI. Правда, при этом элементы индикации и
элементы управления не будут пространственно отделены друг от друга. Для установки новой
навигационной системы Navigation Plus в передней панели предусмотрен отсек с высотой, соответствующей
удвоенному стандарту DIN. Новая навигационная система Navigation Plus, кроме Audi A3, может
устанавливаться и на автомобили Audi A4, Audi Allroad и Audi A6 Avant 04 модельного года. Из-за
необходимости использования на автомобилях разных моделей различных видов декоративных щитков
предусмотрено несколько вариантов исполнения этой детали с различающимися номерами.

332_060

51

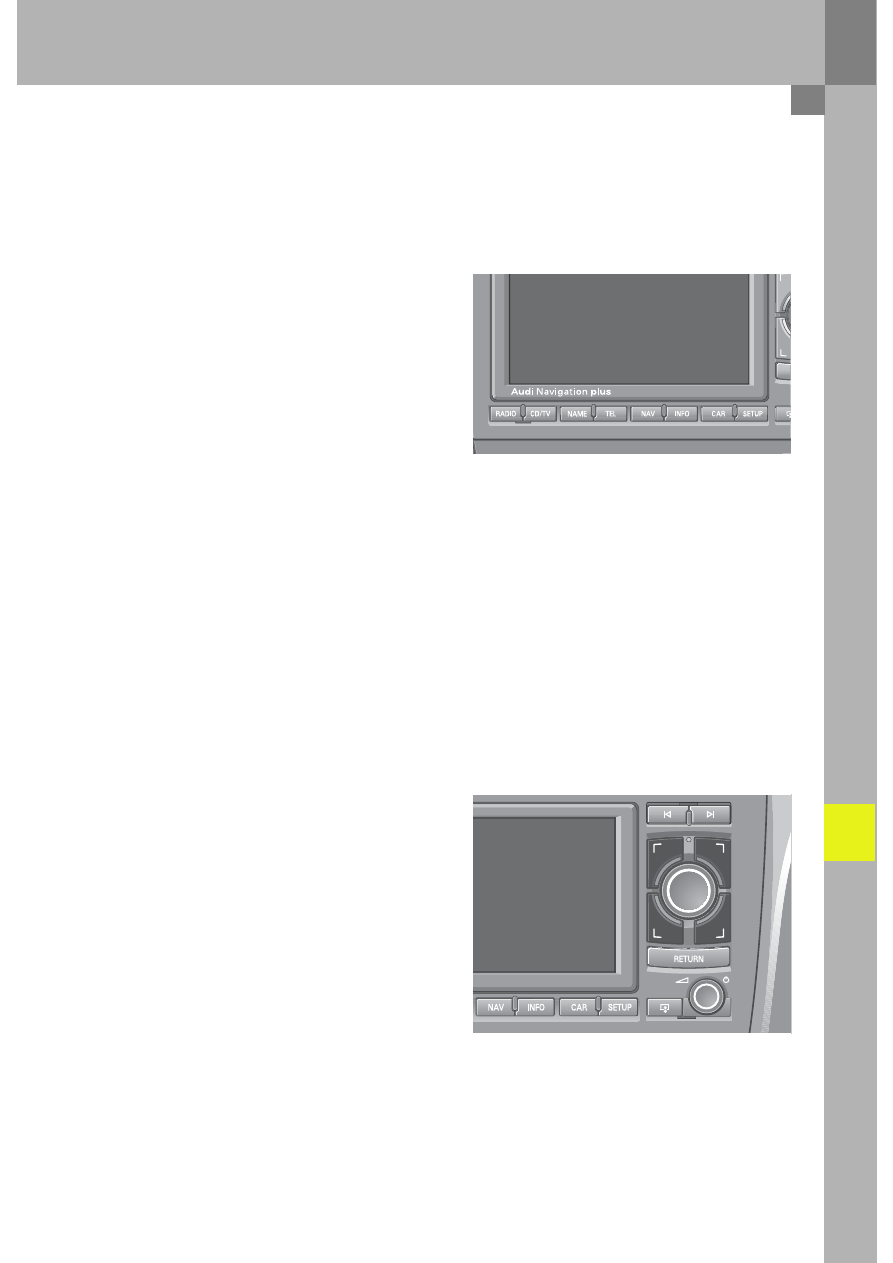

Управление

Под дисплеем навигационной системы
расположены следующие кнопки для управления
различными устройствами и системами:

– RADIO  —  управление встроенным аналоговым

радиотюнером (в дальнейшем будет
предусмотрена возможность управления
устанавливаемым по заказу цифровым
радиотюнером)

– CD/TV  —  управление внешним CD-чейнджером,

установленным в вещевом ящике, встроенными
средствами считывания аудиосистемой (DVD-
проигрывателем и двумя разъемами для SD-
карт) и устанавливаемым по заказу аналоговым
телевизионным тюнером

– NAME  —  адресная книга, встроенная в блок

управления и имеющая такие же функции, что и
в автомобилях Audi A6 и A8

– TEL  —  управление устанавливаемым по заказу

универсальным комплектом для подключения
мобильного телефона

– NAV  —  управление встроенной навигационной

системой, работающей с DVD-дисками

– INFO  —  индикация данных ТМС, выдаваемых

навигационной системой  Navigation Plus,
управление функцией памяти ТР, дающей
возможность записи сообщений об изменении
дорожной обстановки

Кнопки CAR и SETUP служат для управления
некоторыми специфическими функциями для
конкретной модели автомобиля (CAR) и настройки
управления дополнительными функциями (SETUP).

Справа от дисплея находится центральный
поворотно-нажимной регулятор, с помощью
которого выбираются функции соответствующего
меню или может производиться настройка
отдельных функций по желанию водителя. Вокруг
поворотно-нажимного регулятора, как на Audi A6 и
на Audi A8, находятся четыре так называемых
программируемых клавиши. При нахождении в
функциональном меню, например, в меню
управления радиоприемником, соответствующие
функции индицируются в четырех углах дисплея, в
данном случае это «Speicher» (память), «Band»
(диапазон), «Manuell» (ручная настройка) и «Klang»
(тембр). При нажатии на одну из четырех
программируемых клавиш на экране дисплея
появится соответствующее подменю, например,
при нажатии клавиши «Klang» (тембр) можно
изменить звучание низких, высоких частот и т. д.
С помощью кнопки RETURN производится переход
из соответствующего меню на один уровень назад.

332_061

332_062

52

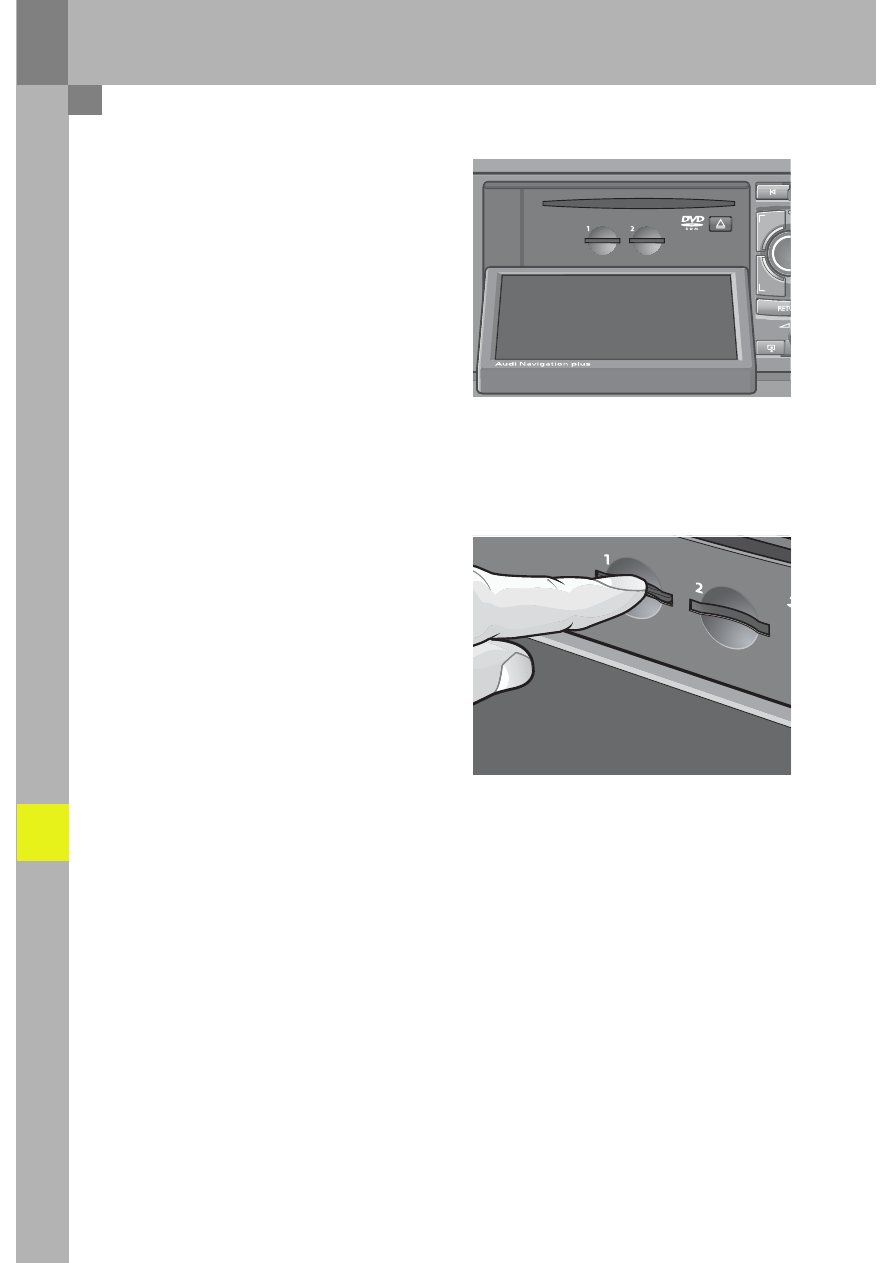

Встроенный DVD-проигрыватель и
считывающие устройства для SD-карт

Встроенный DVD-проигрыватель может служить в
качестве источника аудиосигнала. В нем, как и в
считывающем устройстве для SD-карт, предусмотрена
возможность воспроизведения звуковых записей в
формате mp3. Следует иметь в виду, что при работе
навигационной системы DVD-диск с соответствующими
картографическими данными должен находиться в
проигрывателе. Его одновременное использование для
получения информации от навигационной системы и
воспроизведения музыкальных дисков невозможно. Как
определено изготовителем навигационной системы
Navigation Plus, DVD-диски с рабочими данными могут
быть использованы только для этой конкретной системы
и не взаимозаменяемы с дисками, используемыми для
работы навигационной системы автомобилей Audi A6
или A8. Кроме этого, на дисководе для DVD-дисков
принципиально невозможно воспроизведение DVD-
дисков для видеопроигрывателей. Функцию NAME
можно использовать в качестве источника информации
для выбора маршрута только тогда, когда в дисководе
находится DVD-диск с соответствующими данными.

С помощью кнопки, расположенной слева от регулятора
громкости, можно привести в действие
электромеханический привод, используемый для
откидывания цветного дисплея размером 6,5 дюймов по
диагонали. При этом открывается доступ к
расположенному за ним дисководу для DVD-дисков и
двум разъемам для ММС- и SD-карт. Эти устройства
служат источниками сигнала, способными
воспроизводить музыкальные файлы формата mp3 и
являются альтернативой обычным компакт-дискам.
В качестве носителей информации можно использовать
обычные SD(Secure Digital)-карты или MMC(Multi-Media-
Card)-карты. Фиксация карт в отсеках производится
механическим способом. При легком нажатии на
вставленную карту механизм фиксации освобождается,
и карту можно вынуть.

Информационно-командная система

Встроенная система голосового управления

Навигационная система Navigation Plus (RNS-E) с начала этого года по заказу может оснащаться системой голосового
управления. В этом случае микрофон для системы голосового управления устанавливается в модуль, находящийся на
потолке. Система голосового управления всегда устанавливается вместе с многофункциональным рулевым колесом.
Указанный микрофон используется и в универсальном комплекте для подключения мобильного телефона II (если такой
комплект есть), и в этом случае собственный микрофон из приемно-передающего устройства R36 не подключается.
Система голосового управления новой навигационной системы Navigation Plus служит для управления
радиоприемником, встроенными средствами считывания аудиозаписей (CD-чейнджером, DVD-проигрывателем,
разъемом для SD-карт), адресной книгой (функция NAME), мобильным телефоном и навигационной системой. Кроме
этого, в системе голосового управления имеется функция помощи. Система голосового управления, в отличие от
систем, используемых в Audi A6 и A8, встроена в блок управления навигационной системы с CD-проигрывателем J402 и
не устанавливается в автомобиль отдельным модулем. Управление осуществляется с помощью
многофункционального рулевого колеса. Система голосового управления мобильным телефоном может по желанию
покупателя оснащаться кнопкой PTT, которая устанавливается на адаптере для мобильного телефона.

332_063

332_064
