33

120

100

80

60

40

20

0

480

440

400

80

40

0

360

320

280

240

200

160

1000

3000

5000

7000

140

160

180

200

220

240

120

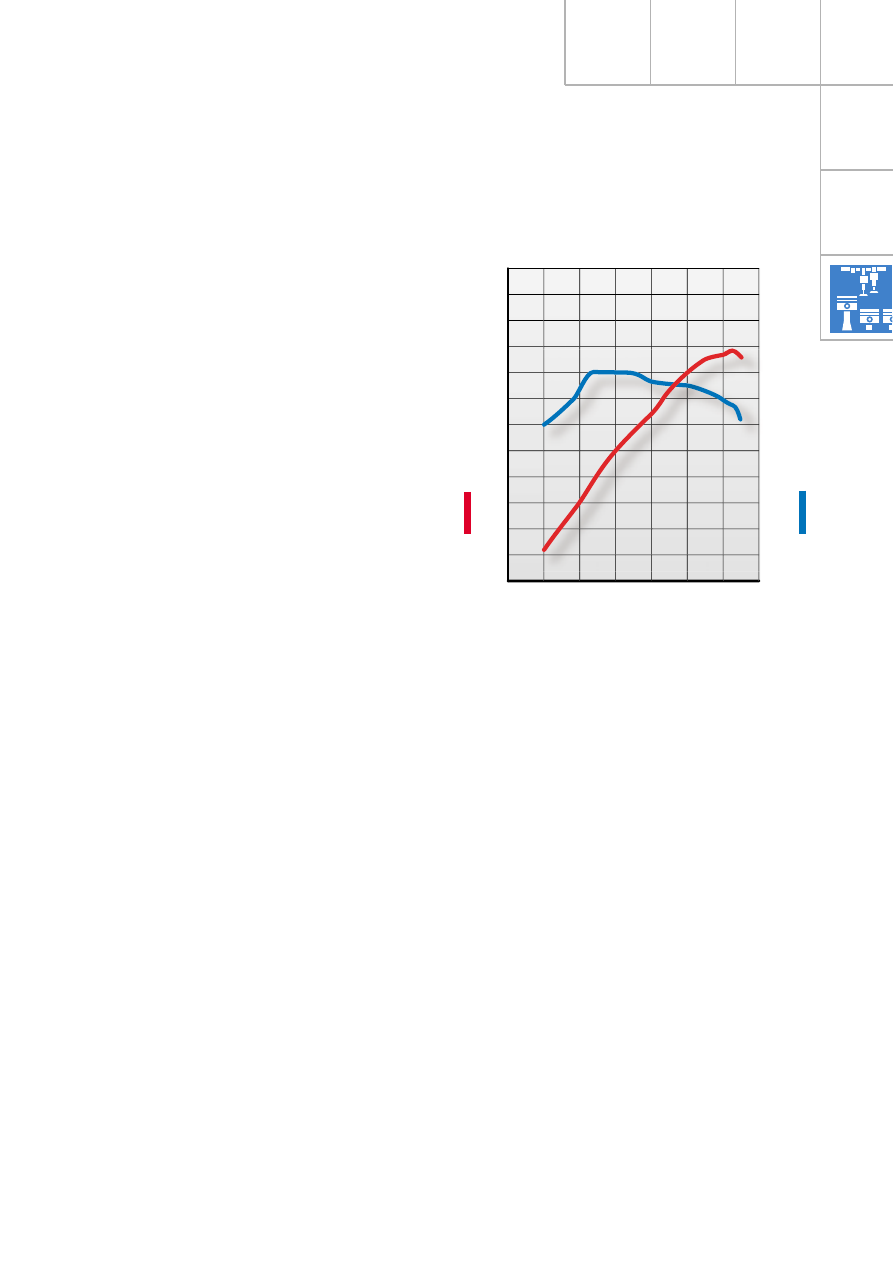

Частота вращения, об/мин

Техническая характеристика двигателя VR6-4V
рабочим объемом 3,2 л

Модель двигателя

BDB

Рабочий объем

3189 см

3

Ход поршня

95,9 мм

Диаметр цилиндра

84,0 мм

Степень сжатия

11,3

Число клапанов
на цилиндр

4

Система управления
двигателем

ME7.1.1

Мощность

177 кВт (241 л. с.)
при 6250 об/мин

Макс. крутящий 320

Н•м

момент

при 2500 – 3000 об/мин

Последовательность
работы цилиндров 1-5-3-6-2-4

Диапазон переста-
новки распреде-

52° по к. в. для впуска,

лительных валов

42° по к. в. для выпуска

Соотвествие нор-
мам выбросов
вредных веществ

Eвро 4

Топливо

Неэтилированный бензин
Super Plus c ИОЧ 98/95

SSP290_109

K

ру

тящ

ий

 м

ом

ент

,

Н

•м

М

ощ

нос

ть

,

кВ

т

34

В результате снижения газодинамических по-
терь была достигнута высокая эффективность
использования поперечных сечений впускных
трубопроводов. Благодаря этому была повы-
шена удельная мощность двигателя.

Переключаемая впускная система

Принципиальная конструкция переключаемой
впускной системы с расположенными над го-
ловкой цилиндров впускными трубопроводами
и отдельными главным и вспомогательным
ресиверами была заимствована у двигателя
объемом 2,8 л и приспособлена к новым
условиям.

Принцип действия

Золотник поворачивается посредством ваку-
умного привода на 90°. Управление этим
приводом производится посредством электро-
магнитного клапана системы переключения
впускной системы N156.
При неработающем двигателе и при холостом
ходе золотник находится в положении, соот-
ветствующем максимальной мощности (т. е. с
подводом воздуха через короткие трубы).

Двигатель

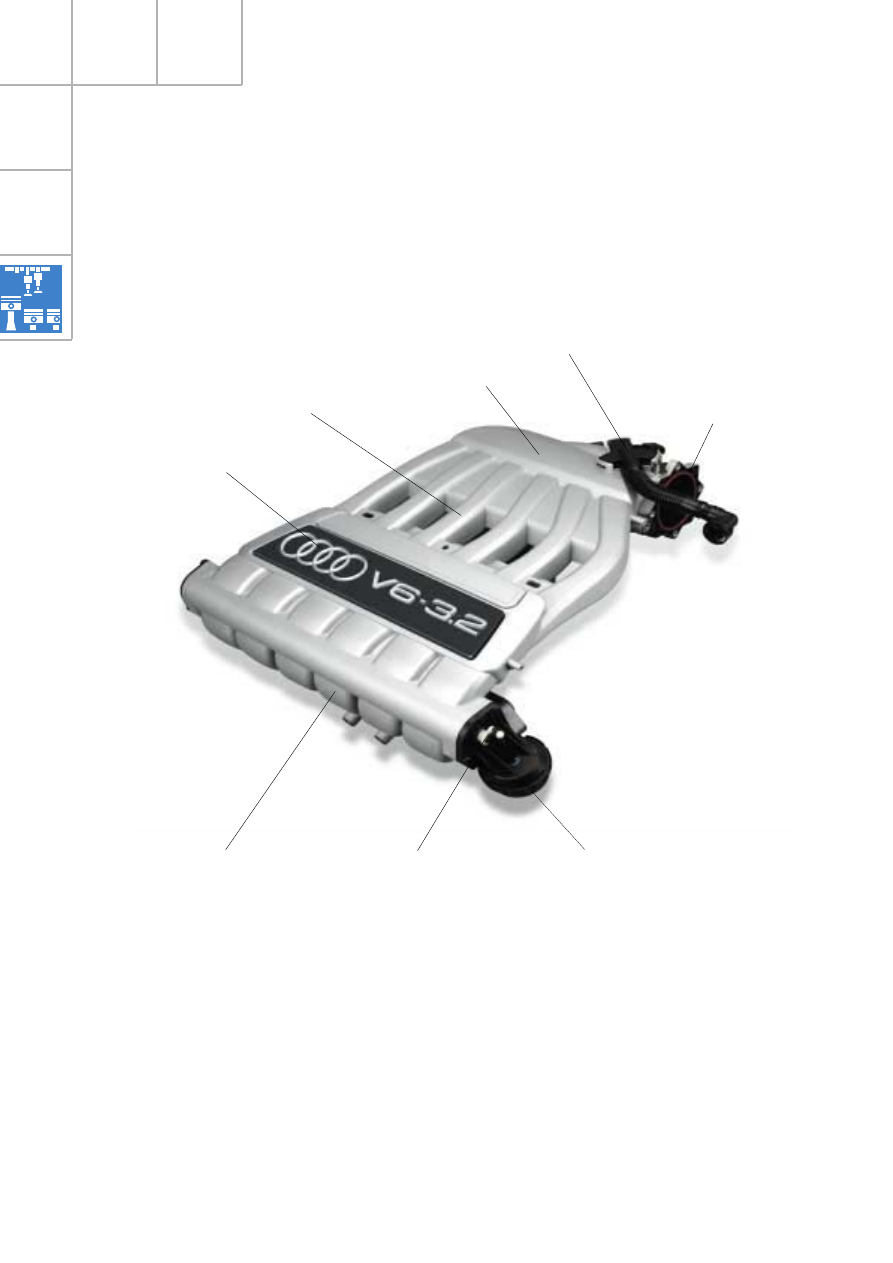

290_084

Дроссельный патрубок

Длинные впускные трубы

Главный ресивер

Вакуумный привод золотника

Нижняя часть впускной
системы

Вспомогательный
(мощностной) ресивер

Патрубок системы вентиляции картера

Он удерживается в этом положении воз-
вратной пружиной.
При этом электромагнитный клапан N156
не получает питания от блока управления
двигателем

Золотник

35

Начиная с частоты вращения коленчатого вала
1100 об/мин золотник поворачивается на 90°.
При этом короткие трубы перекрываются.

Воздух поступает в каждый цилиндр из
главного ресивера через отдельную длинную
трубу.

При достижении частоты вращения
4100 об/мин прекращается подача электро-
питания к электромагнитному клапану,
вследствие чего камера вакуумного привода
сообщается с атмосферой.

Под действием пружины золотник поворачи-
вается вновь на 90°, возвращаясь в исходное
положение.

При этом воздух поступает в каждый цилиндр
преимущественно из вспомогательного ресиве-
ра через соответствующую ему короткую
трубу.

Питание вспомогательного ресивера произво-
дится через длинные трубы всех цилиндров,
в том числе тех, которые в данный момент
не всасывают.

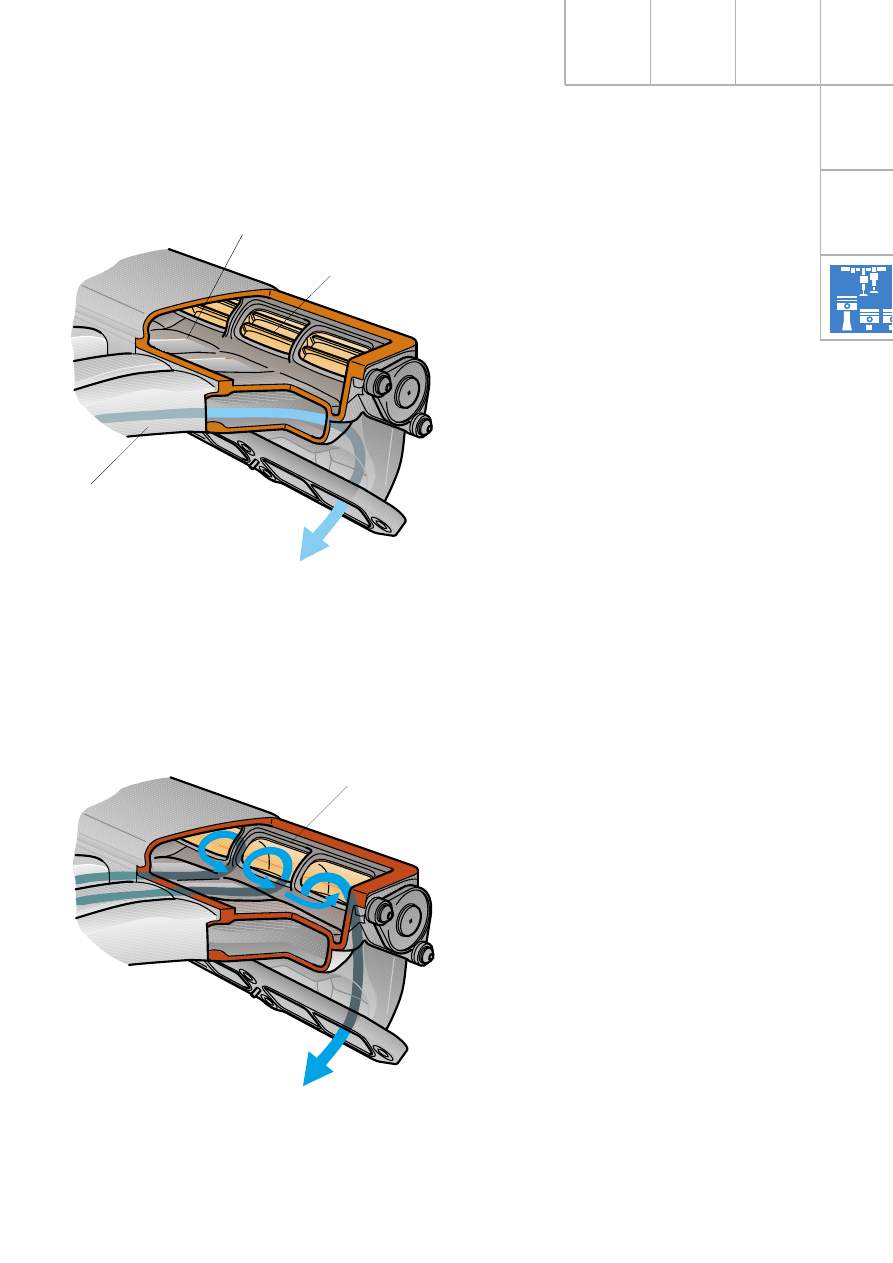

Положение золотника при пониженных
частотах вращения

Положение золотника при высоких
частотах вращения

Главный (мощностной)
ресивер

Золотник
закрыт

Длинная труба

Золотник
открыт

Kороткая труба

SSP290_085

SSP290_086

36

В результате были получены определенные
преимущества в отношении "внутренней"
рециркуляции отработавших газов, а именно:

– Повышена экономичность за счет снижения

потерь мощности на газообмен.

– Увеличена зона частичных режимов с

использованием "внутренней" рециркуляции
отработавших газов.

– Повышена равномерность вращения вала

двигателя.

– Уменьшена зависимость работы двигателя

от колебаний состава смеси.

– Созданы условия для применения рецир-

куляции отработавших газов на холодном
двигателе.

Двигатель

Изменение фаз газораспределения

Принцип изменяемых фаз газораспределения
дополнен у двигателя объемом 3,2 л бессту-
пенчатым регулированием положения выпус-
кного распределительного вала.

Диапазон перестановки впускного вала
соответствует 52° по коленчатому валу.
Выпускной вал переставляется в диапазоне
42° по коленчатому валу.

Расширение диапазона перестановки выпуск-
ного позволило увеличить перекрытие фаз до
величины, которая раньше не достигалась.

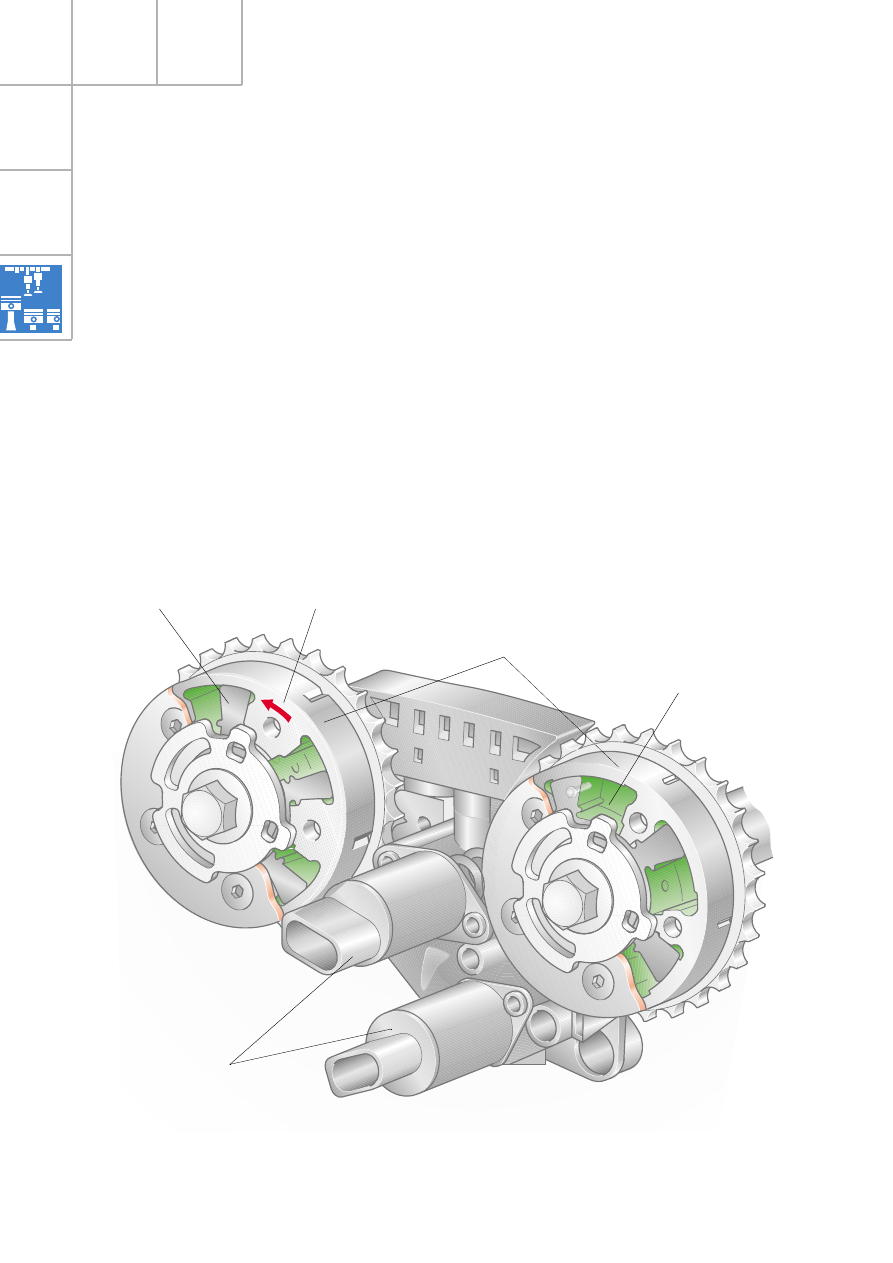

SSP290_087

Электромагнитные
клапаны

Гидростатические муфты

Ротор

Kорпус муфты

Kамера муфты
