70

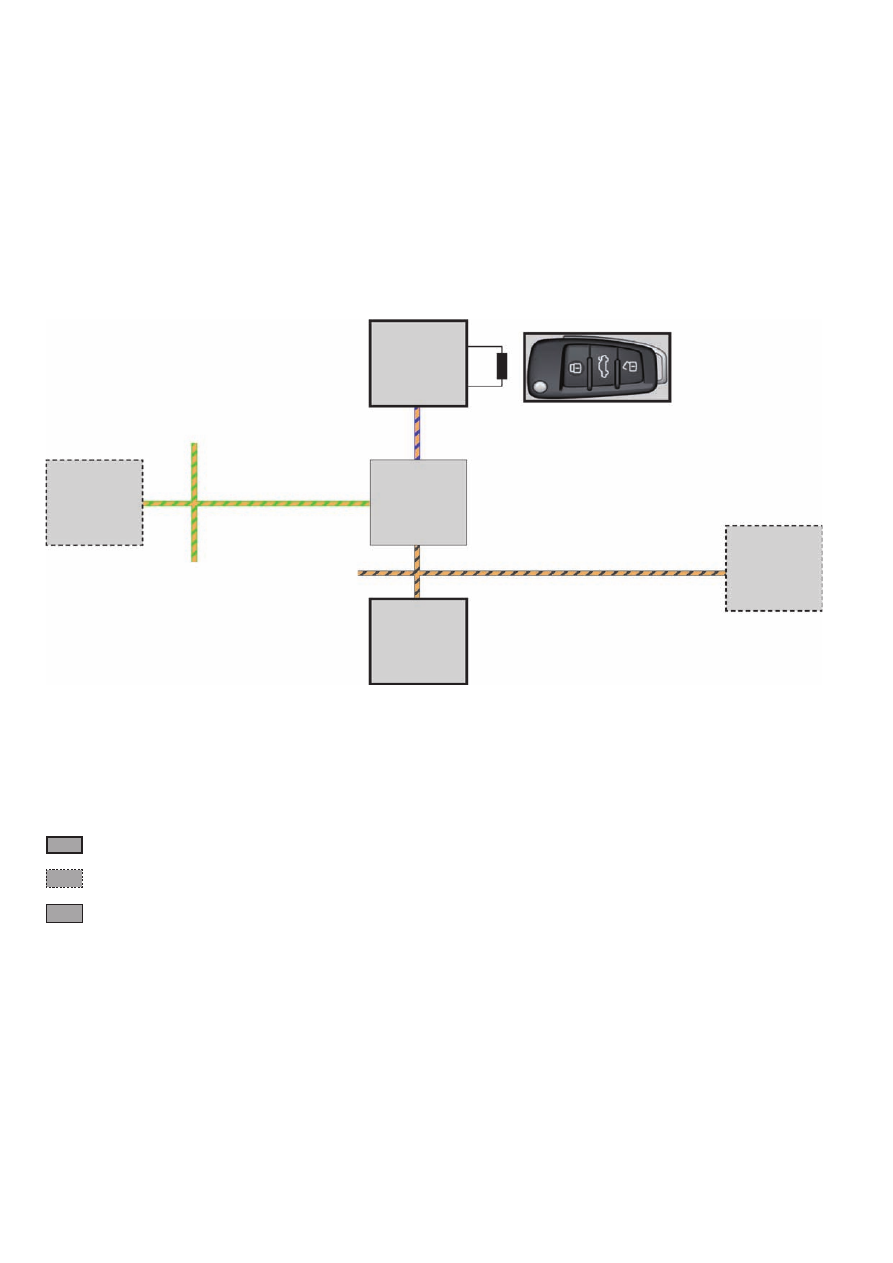

Иммобилайзер

В Audi A1 применяется электронный иммобилайзер четвёртого
поколения. Задающим устройством (мастером) иммобилайзера
является комбинация приборов, которая по этой причине имеет
два диагностических адреса:

17 — Комбинация приборов

•

25 — Иммобилайзер UDS (Иммобилайзер)

•

477_083

Условные обозначения:



  Компонент интегрирован в систему иммобилайзера и присутствует всегда



  Компонент интегрирован в систему иммобилайзера, если он (компонент) установлен на A1



  Компонент не интегрирован в систему иммобилайзера

Блок управления

комбинации

приборов

J285

Блок

управления

АКП

J217

Диагностический

интерфейс

шин данных

J533

CAN-комфорт

CAN-привод

Задающее устрой-

ство (Master)

иммобилайзера

Блок управления

двигателя

J623

CAN-комбинация

приборов

считывающая катушка

иммобилайзера

D2

Блок управления
электронной бло-
кировки рулевой
колонки
J764

Обзор

71

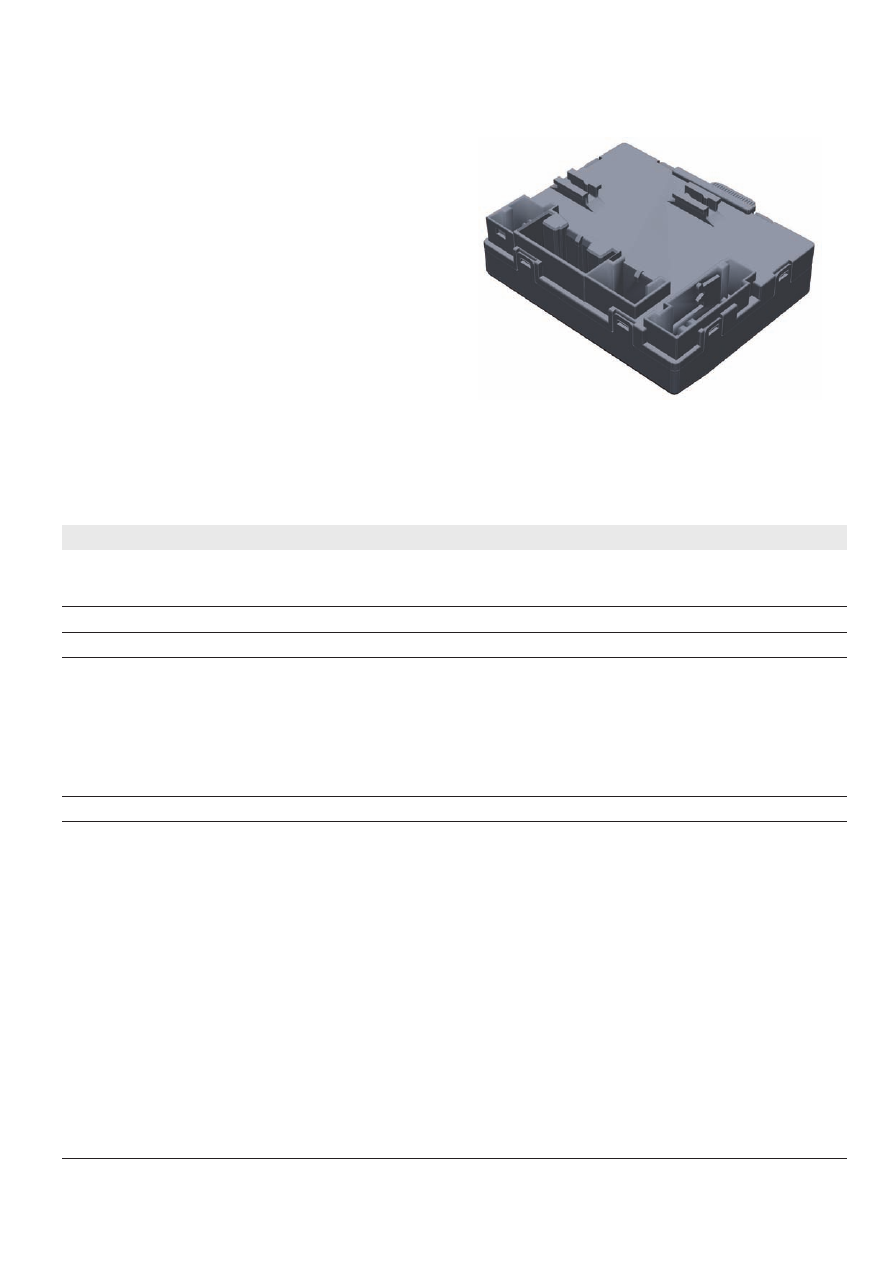

Блоки управления дверей

Блок управления двери водителя J386 и блок
управления двери переднего пассажира J387

В случае блоков управления дверей различают блок управления
на стороне водителя (J386) и блок управления на стороне
переднего пассажира (J387). Блок управления и электродвига-
тель стеклоподъёмника могут заменяться по отдельности.

Блоки управления передних дверей бывают в максимальном и
минимальном варианте исполнения. Вариант исполнения
можно определить по номеру детали:

B — минимальное исполнение

•

A — максимальное исполнение

•

В максимальном исполнении блок управления устанавливается
только в том случае, если в качестве дополнительного оборудо-
вания автомобиль оснащён функцией складывания наружных
зеркал заднего вида.

477_116

Разъёмы блока управления двери водителя J386 (максимальное исполнение)

Питание блока управления

провод клеммы 30, защищённый предохранителем на 10 А

•

провод клеммы 30 для стеклоподъёмника, защищённый предохранителем на 30 А

•

четыре провода клеммы 31

•

Провода шин данных

два провода шины CAN-комфорт

•

Входы

Клавиши, выключатели и
компоненты

клавиша стеклоподъёмника водителя

•

клавиша стеклоподъёмника переднего пассажира

•

микровыключатель распознавания «открывания замка двери ключом» в замке двери

•

микровыключатель распознавания статуса «дверь закрыта» в замке двери

•

микровыключатель распознавания статуса «дверь заблокирована» в замке двери

•

клавиша центрального замка

•

клавиша охранной сигнализации

•

регулятор положения зеркал заднего вида

•

Выходы

Исполнительные элементы

оба исполнительных двигателя зеркального элемента в наружном зеркале заднего вида

•

исполнительный электродвигатель складывания наружного зеркала заднего вида

•

(дополнительное оборудование)
указатель поворота в наружном зеркале

•

обогрев зеркал

•

электродвигатель стеклоподъёмника

•

электродвигатель блокировки центрального замка в замке двери

•

электродвигатель запирания в замке двери

•

светодиод индикации блокировки в двери водителя

•

светодиод во внутренней ручке двери (только при дополнительном оборудовании пакетом

•

освещения)
светодиод сигнализации открытой двери (только при дополнительном оборудовании пакетом

•

освещения)
клемма 58s (поисковая подсветка клавиш) предоставляется для различных элементов

•

управления
светодиод индикации включения в клавише охранной сигнализации (только при

•

дополнительном оборудовании системой охранной сигнализации)
светодиод индикации включения в клавише центрального замка

•

активный световозвращатель двери (только при дополнительном оборудовании пакетом

•

освещения)

72

Общие сведения

На Audi A1 устанавливаются три различных климатических
системы:

обычный отопитель

•

климатическая установка с ручным управлением

•

автоматическая климатическая установка

•

Все варианты имеют функцию рециркуляции воздуха,
включаемую вручную. Рециркуляция воздуха отключается
автоматически:

при выключении зажигания (отключении питания

•

клеммы 15)
при ручном переключении в положение оттаивания

•

Условные обозначения:

A

Испаритель

B

Расширительный клапан

C

Датчик высокого давления G65

D

Штуцер с клапаном

E

Защитный колпачок

F

Сервисный штуцер на стороне низкого давления

G

Конденсатор

H

Ресивер (с осушителем)

I

Компрессор

J

Сервисный штуцер на стороне высокого давления

K

Защитный колпачок

L

Регулировочный клапан компрессора климатической
установки N280

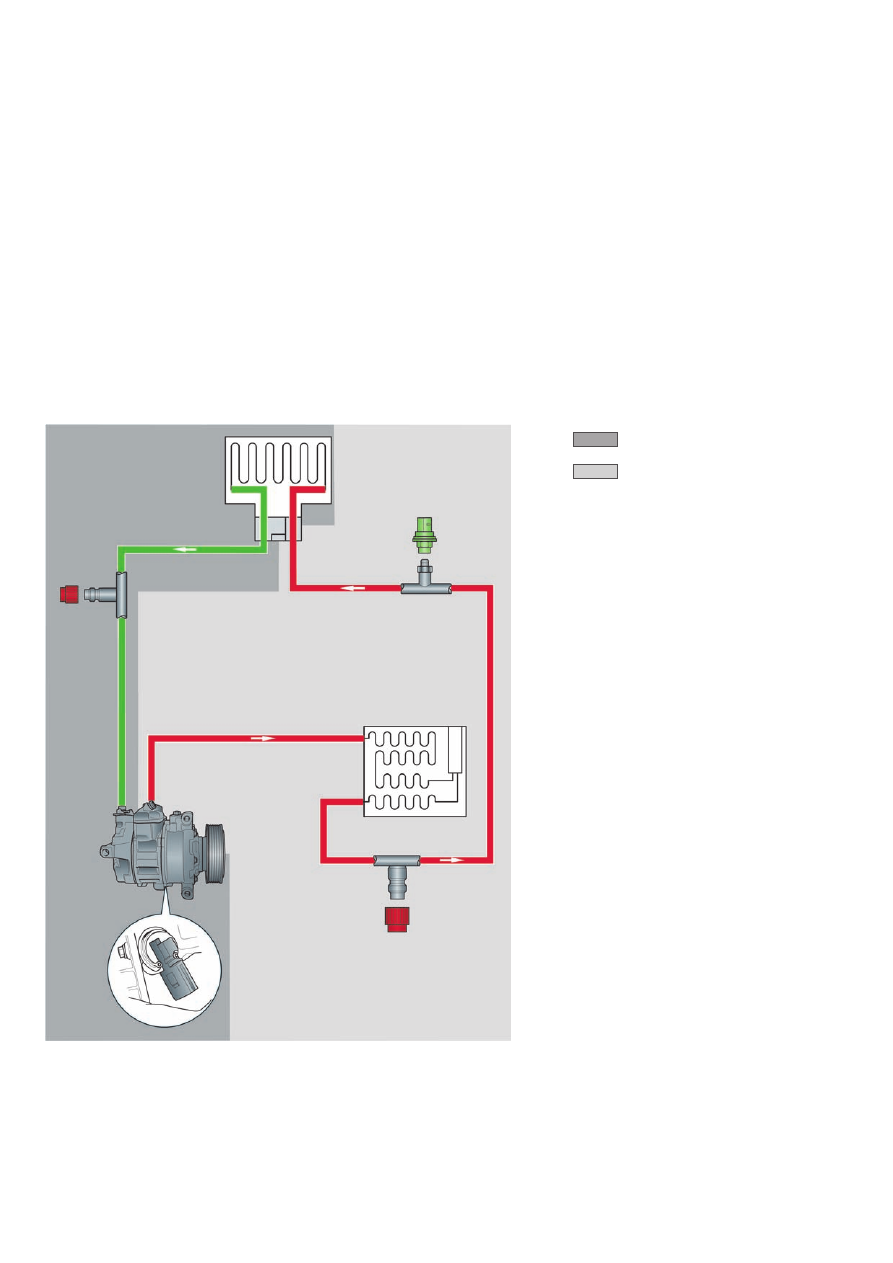

Контур циркуляции хладагента

Автономный отопитель для Audi A1 не предлагается, и таким
образом работающий на топливе дополнительный отопитель
также отсутствует.

В автомобилях, оборудованных подогревом сидений, клиент
может выбирать между двумя уровнями подогрева. Если после
включения клиент устанавливает для подогрева сиденья
уровень 2, то примерно через 15 минут подогрев автоматически
переключается с уровня 2 на уровень 1.

На Audi A1 могут устанавливаться компрессоры климатической
установки от различных производителей. Все компрессоры
приводятся ременной передачей. Система защиты шкива ремня
от перегрузки у каждого производителя своя.

477_058

I

E

F

A

B

C

D

G

H

J

K

L

Область низкого давления

Область высокого давления

Контур циркуляции хладагента в Audi A1 заправ-
лен известным хладагентом R134a.

Датчик высокого давления G65 передаёт свои
данные в виде сигнала с широтно-импульсной
модуляцией блоку управления Climatronic J255
или блоку управления климатической установки
с ручным управлением J301.

Ресивер для жидкой фазы хладагента (поз. H)
имеет осушитель. Для замены осушителя требу-
ется снимать другие навесные детали, напри-
мер, облицовку переднего бампера. Порядок
действий подробно описан в руководстве по
ремонту.

Система отопления и климатические установки

73

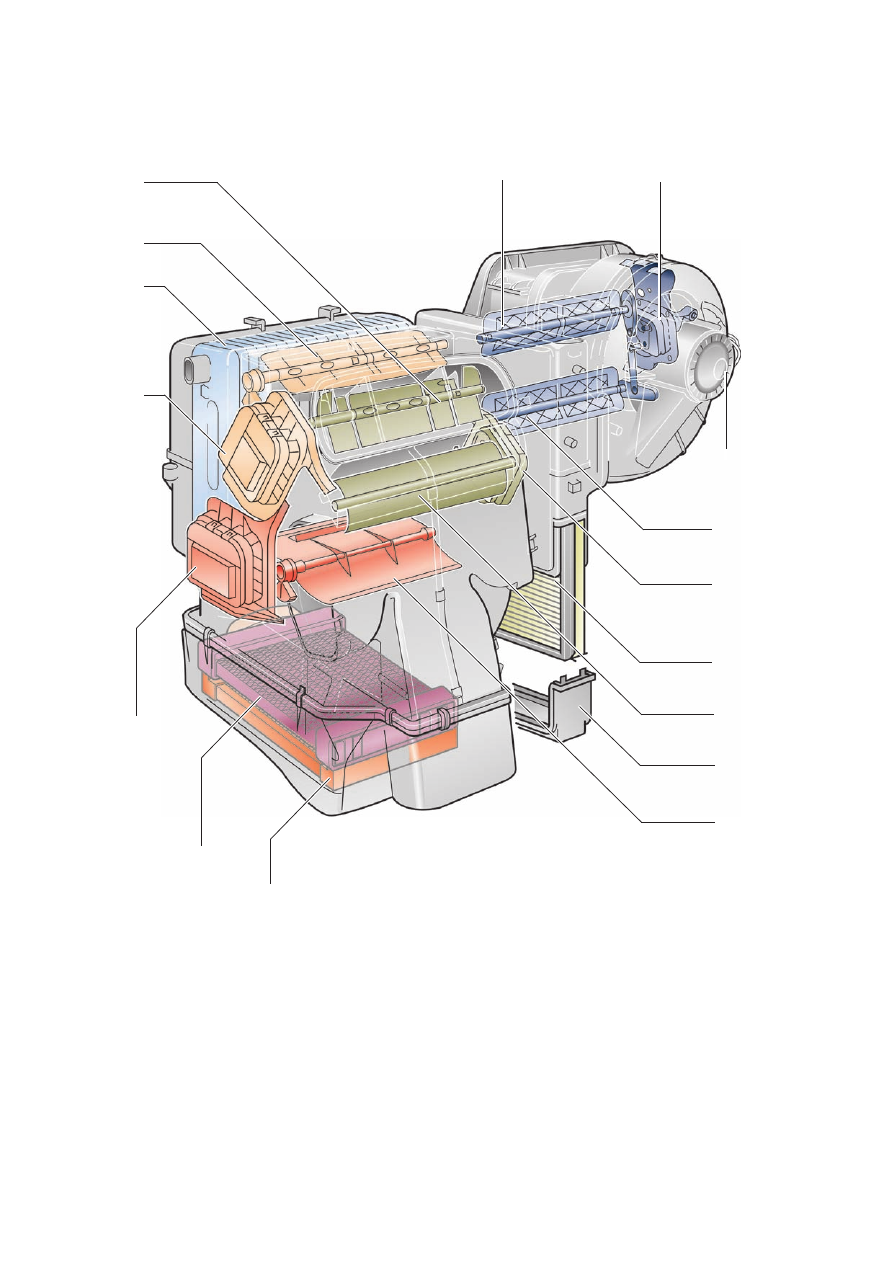

Модуль отопителя и климатической установки

477_076

заслонка регулирова-
ния температуры

крышка фильтра

заслонка в простран-
стве для ног

салонный фильтр

электродвигатель
центральной
заслонки V70

заслонка рециркуляции

приточный вентилятор
V2

исполнительный электродвигатель заслонки
воздухозаборника V113 (у варианта с отопителем/
полуавтоматической климатической установкой —
исполнительный электродвигатель заслонок
приточной вентиляции/рециркуляции V154)

заслонка приточного
воздуха

центральная
заслонка

заслонка
оттаивателя

испаритель

исполнитель-
ный электро-
двигатель
заслонки отта-
ивателя V107

исполнитель-
ный электро-
двигатель
заслонки регу-
лировки тем-
пературы V68

теплообменник

дополнительный нагре-
вательный элемент
Z35

Для снятия датчиков температуры соответственно требуется
снять переднюю панель. У автоматической климатической
установки речь идёт о следующих датчиках:

G263 (датчик температуры воздуха на выходе испарителя)

•

G191 (датчик температуры центрального дефлектора)

•

G192 (датчик температуры дефлектора пространства для ног)

•

Салонный фильтр для автоматической климатической установки
выполнен в виде комбинированного фильтра.

Нагревательный элемент дополнительного воздушного отопи-
теля Z35 устанавливается на все автомобили с дизельными
двигателями. Более подробная информация приведена на стра-
нице 77 в этой программе самообучения.
