37

Kолодец с насосными колесами и погружным
датчиком уровня опирается на днище бака, с
которым он соединен посредством фиксато-
ров. Доступ ко всем деталям осуществляется
после снятия крышки колодца.

На автомобилях с дизелями (с системой
Common Rail) применяются одноступенчатые
насосы. Ввиду большей вязкости дизельного
топлива его забор из придонной зоны бака
производится не отдельным насосным коле-
сом, а посредством струйного насоса.

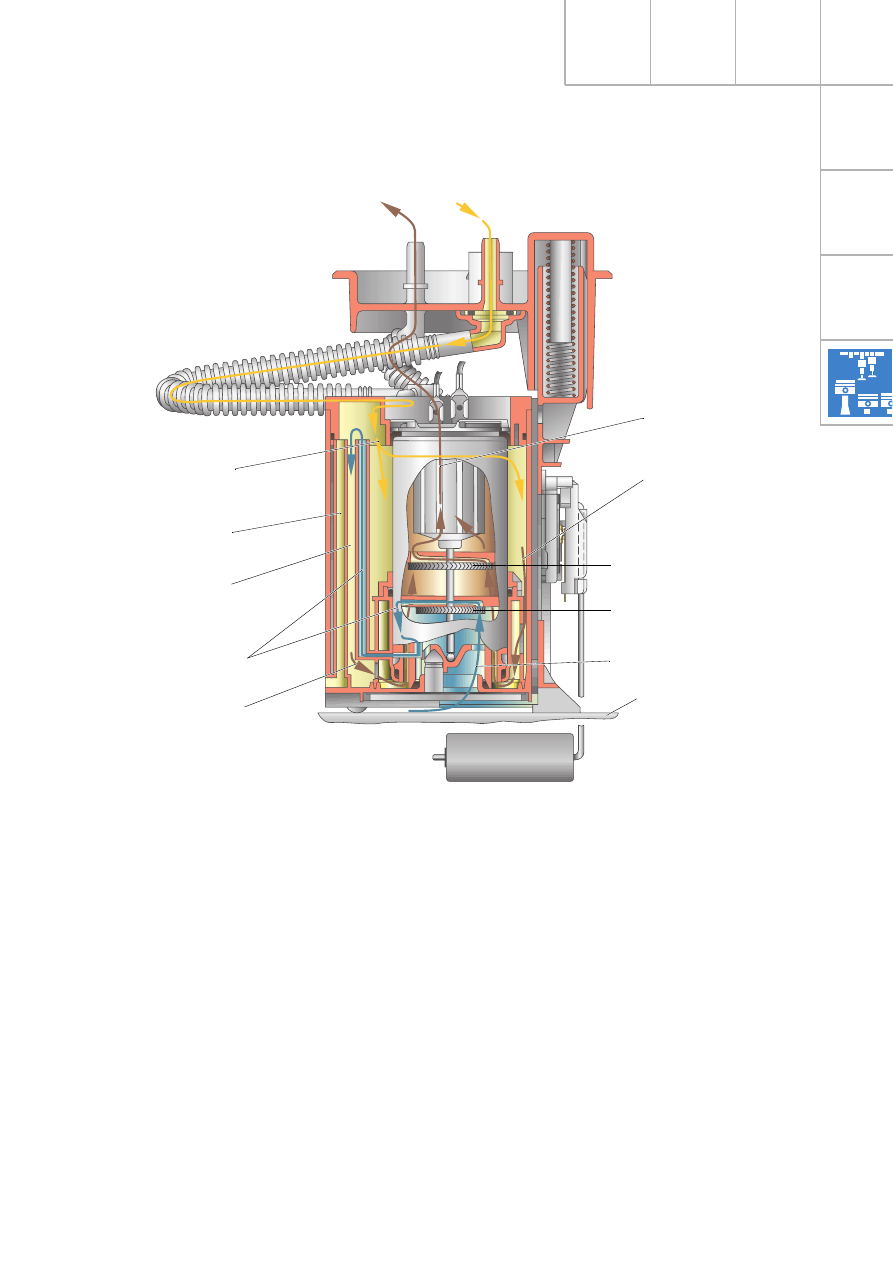

Двухступенчатые топливные насосы

Подача топлива (у автомобилей с бензиновы-
ми двигателями) осуществляется двумя двух-
ступенчатыми насосами гидродинамического
типа.

Насосное колесо первой (предварительной)
ступени всасывает топливо из придонной зо-
ны бака и нагнетает его в колодец насоса.
Благодаря этому топливо из бака выбирается
почти без остатка. На насосное колесо вто-
рой (главной) ступени топливо поступает
непосредственно из колодца.

SSP282_003

Сторона нагнетания
главной ступени

Сторона впуска главной
ступени

Насосное колесо
главной ступени

Насосное колесо
предварительной ступени

Сторона впуска
предварительной ступени

Топливный бак

Сторона впуска главной
ступени

Сторона нагнетания пред-
варительной ступени

Kолодец

Перелив

Возврат топлива

38

Механизмы и системы двигателя

Данная схема отбора топлива из бака исклю-
чает работу какого-либо насоса без топлива
в критических случаях, например, при движе-
нии автомобиля на повороте или при сильном
крене кузова.
Возвращаемое в бак топливо распределяется
равномерно по колодцам насосных агрегатов.

Eсли один из колодцев переполняется, подве-
денный к нему трубопровод возврата перекры-
вается обратным клапаном, и все возвращае-
мое топливо направляется в другой колодец.

Eсли оба колодца заполнены до предела,
обратные клапаны закрываются и топливо
сливается непосредственно в камеры бака.

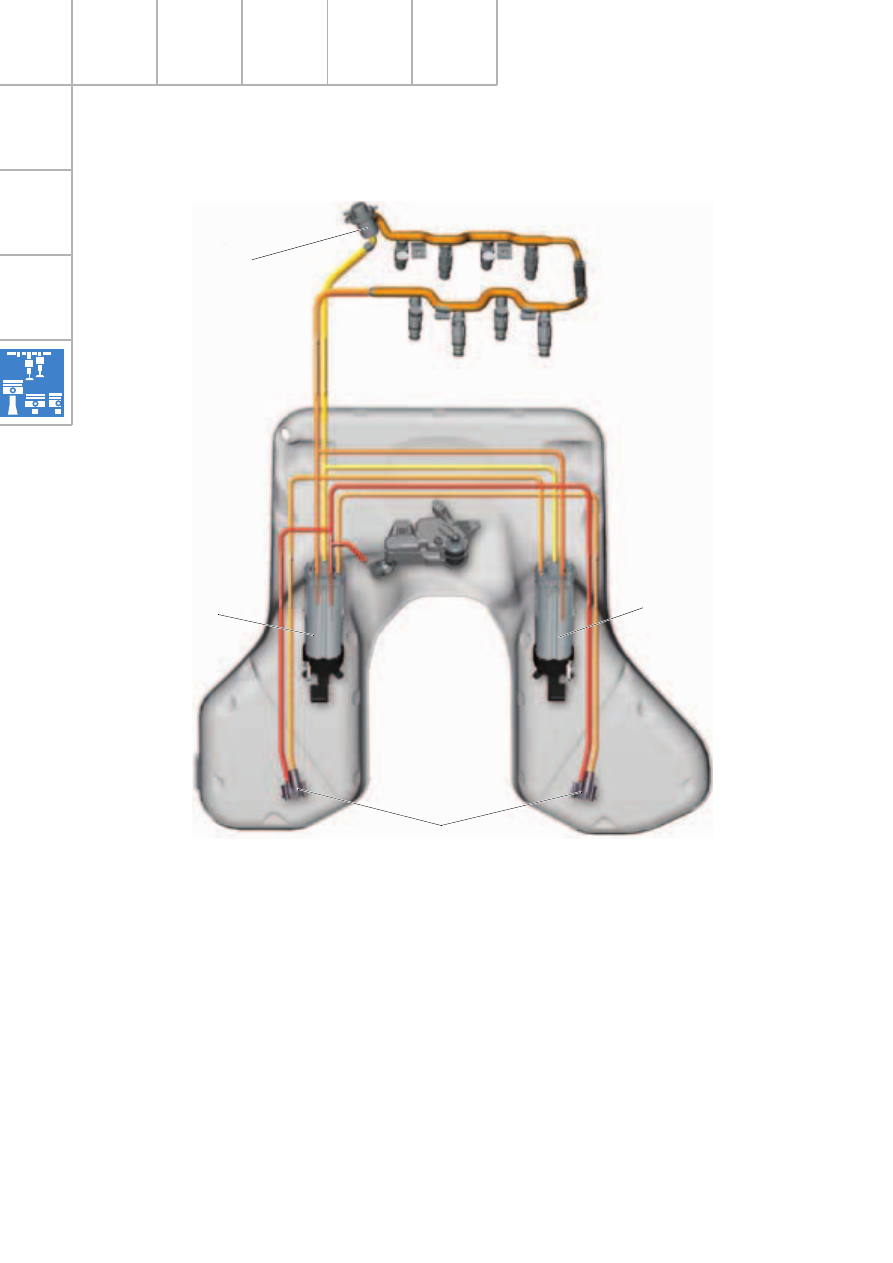

Система топливоподачи

После включения зажигания (при подаче нап-
ряжения на клемму 15) топливный насос G23
начинает подавать топливо к установленному
на топливной рампе регулятору давления с
максимальной производительностью, благода-
ря чему сокращается время подготовки дви-
гателя к пуску.
Насос G6 подает топливо как к регулятору
давления, так и дополнительно в трубопро-
воды к струйным насосам, расположенным в
боковых камерах топливного бака.

Струйные насосы отсасывают топливо из бо-
ковых камер топливного бака и подают его в
колодцы насосных блоков по схеме “крест-
накрест”.

SSP282_005

Регулятор давления (4 бар)

Топливный насос G23

Топливный насос G6

Струйные насосы

39

Преимущества:

– большой срок службы благодаря

бесконтактной системе измерения,

– хорошая защита от загрязнений и

отложений,

– малая токовая нагрузка на контакты.

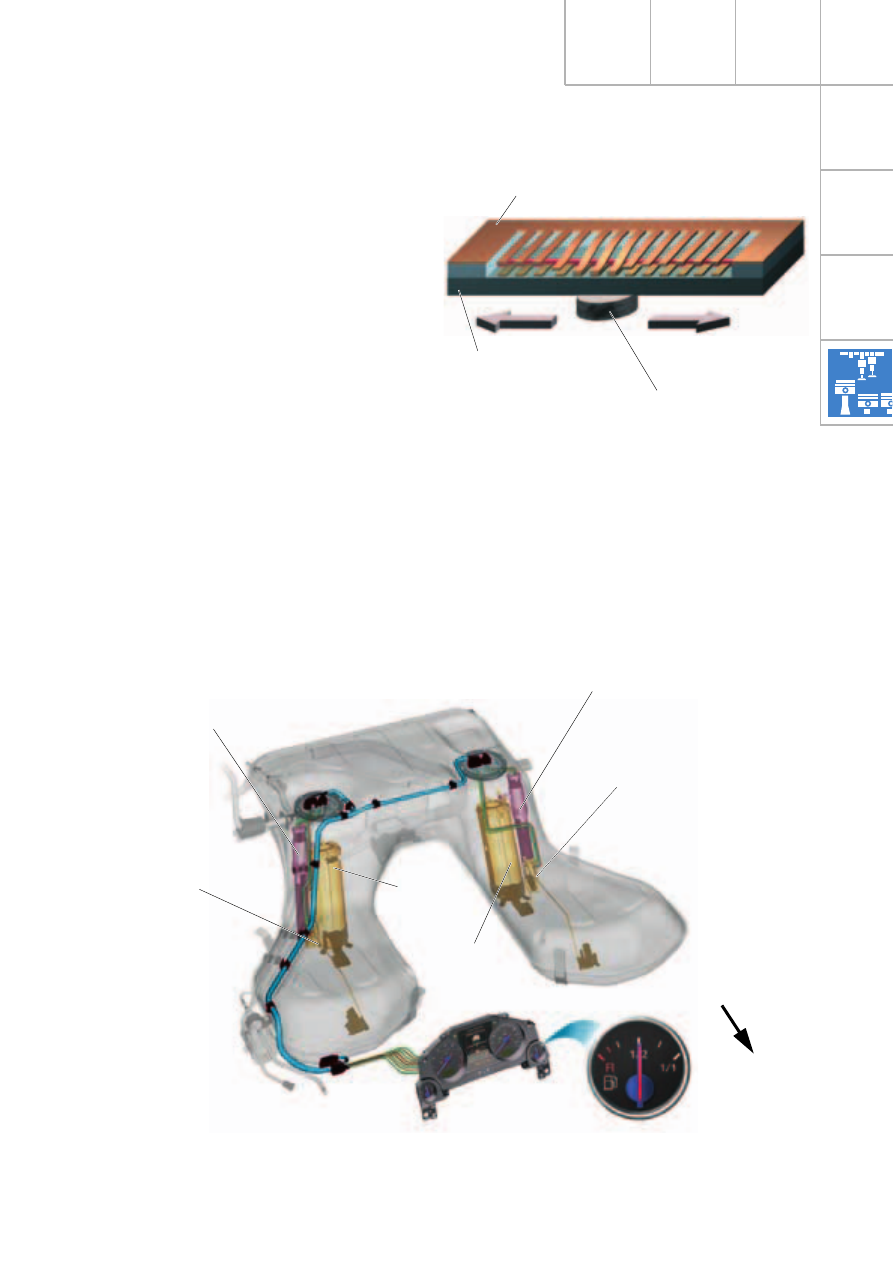

Датчики уровня топлива

Уровень топлива в баке определяется посре-
дством двух погружных и двух поплавковых
датчиков. Поплавковые датчики новой конст-
рукции оснащены позиционными измерителя-
ми с магнитомягкими чувствительными
элементами.

На керамическую подложку нанесен 51
пленочный резистор, причем все резисторы
соединены последовательно и подключены
одному общему выводу; рядом с резисторами
расположена гребенка из магнитомягкой фо-
льги с контактными язычками, число которых
равно числу резисторов. Над чувствительным
элементом со стороны керамической подлож-
ки перемещается магнит, который притягива-
ет контактные язычки, прижимая их к рези-
сторам. Таким образом сигнал на выходе
датчика зависит от положения магнита.

Благодаря магнитному взаимодействию чув-
ствительный элемент датчика может быть
надежно герметизирован.

SSP282_010

SSP282_008

Третий датчик уровня топлива
G237
(Погружной датчик, 70 – 158 Ом)

Четвертый датчик
уровня топлива G393
(Поплавковый датчик,
50 – 300 Ом)

Первый датчик уровня топлива G
(Погружной датчик, 70 – 158 Ом)

Второй датчик уровня
топлива G169
(Поплавковый датчик,
50 – 300 Ом)

Согласование
характеристик

Направление
движения
автомобиля

Блок управления с дисплеем
в комбинации приборов J285

Магнитомягкая фольга

Kерамическая подложка с
пленочными резисторами

Магнит датчика
уровня топлива

Указатель запаса
топлива G1

Топливный
насос G23

Топливный
насос G6

40

Механизмы и системы двигателя

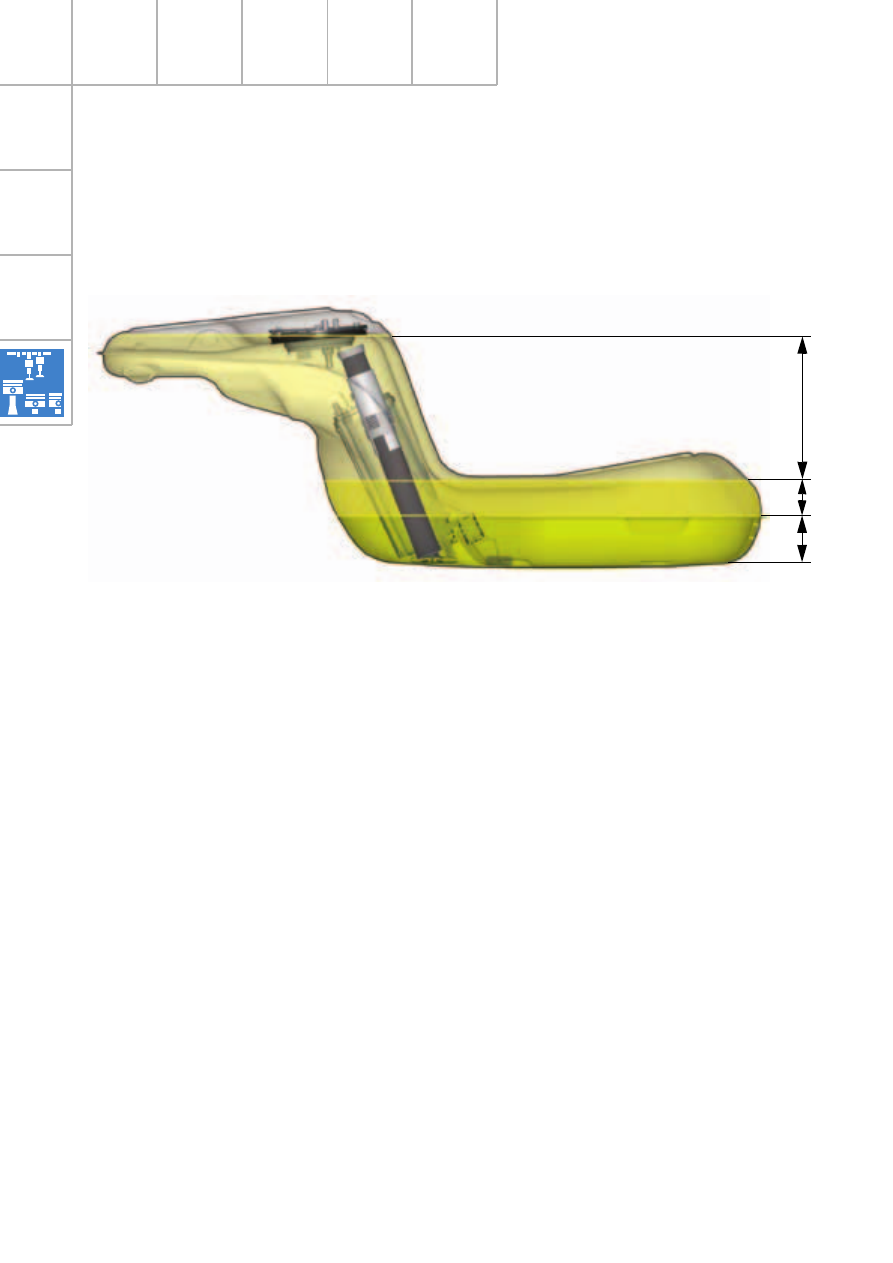

Запас топлива определяется в результате
логической обработки сигналов погружных и
поплавковых датчиков уровня топлива.

a - Низкий уровень топлива (малое наполне-

ние бака) определяется исключительно по
сигналам поплавковых датчиков.

b - Высокий уровень топлива (большое напол-

нение бака) определяется исключительно
по сигналам погружных датчиков.

c - Средний уровень топлива определяется в

результате обработки сигналов всех
датчиков.

SSP282_004

Сигналы датчиков обрабатываются в комби-
нации приборов. Электрические цепи датчи-
ков соединены параллельно.

Соединительные провода проложены в одном
жгуте под топливным баком. Благодаря лег-
кому доступу к их электрическим соединени-
ям не требуется что-либо демонтировать при
проведении измерений сопротивлений.

Определение запаса топлива

a

c

b
