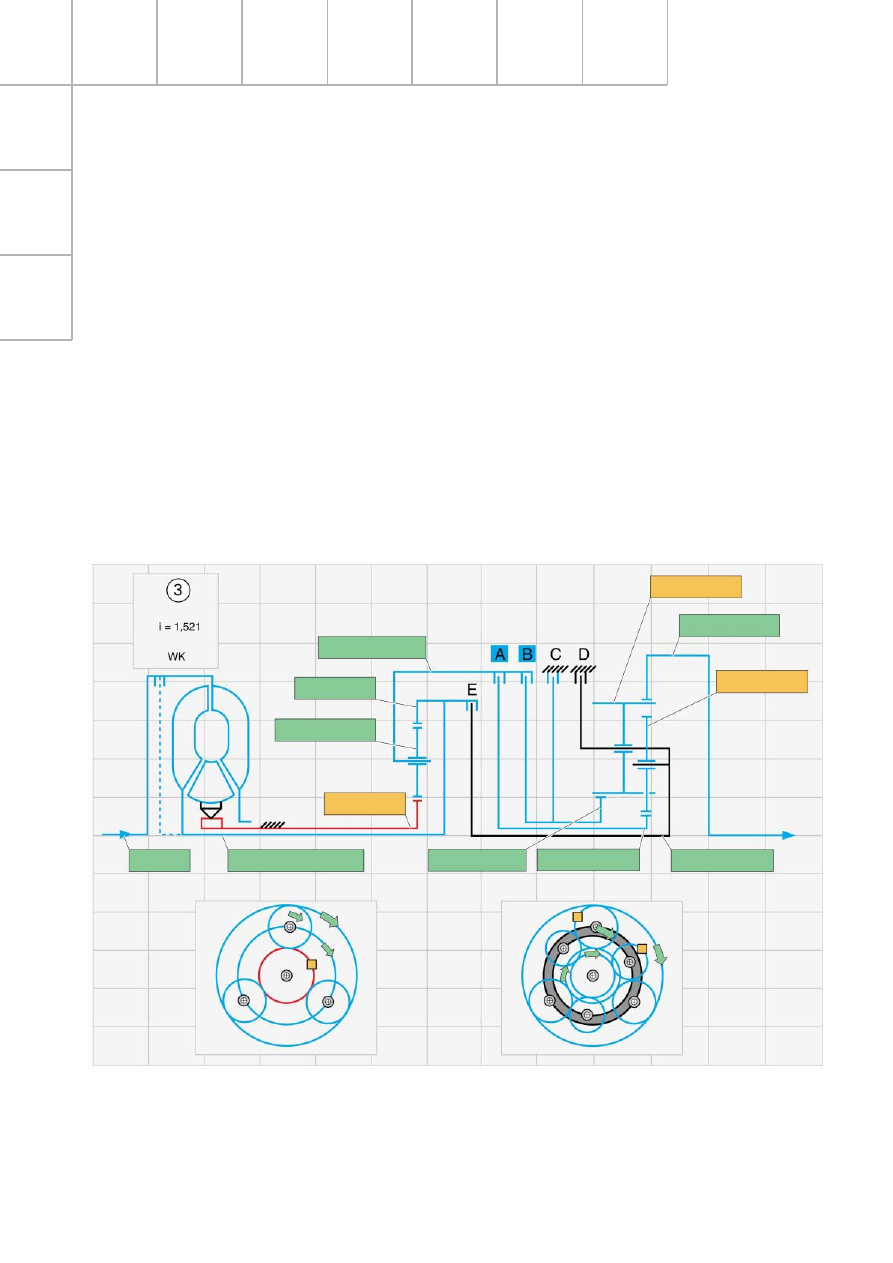

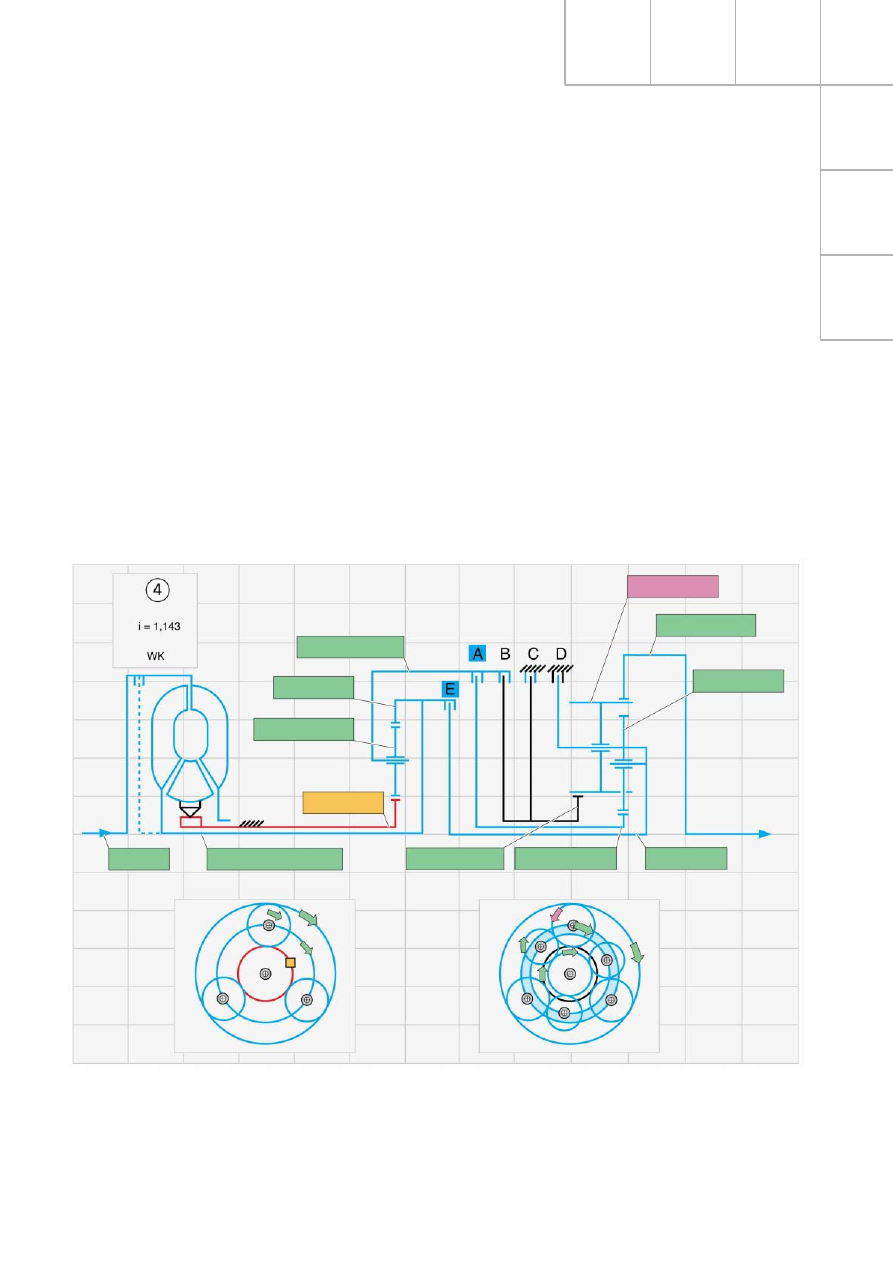

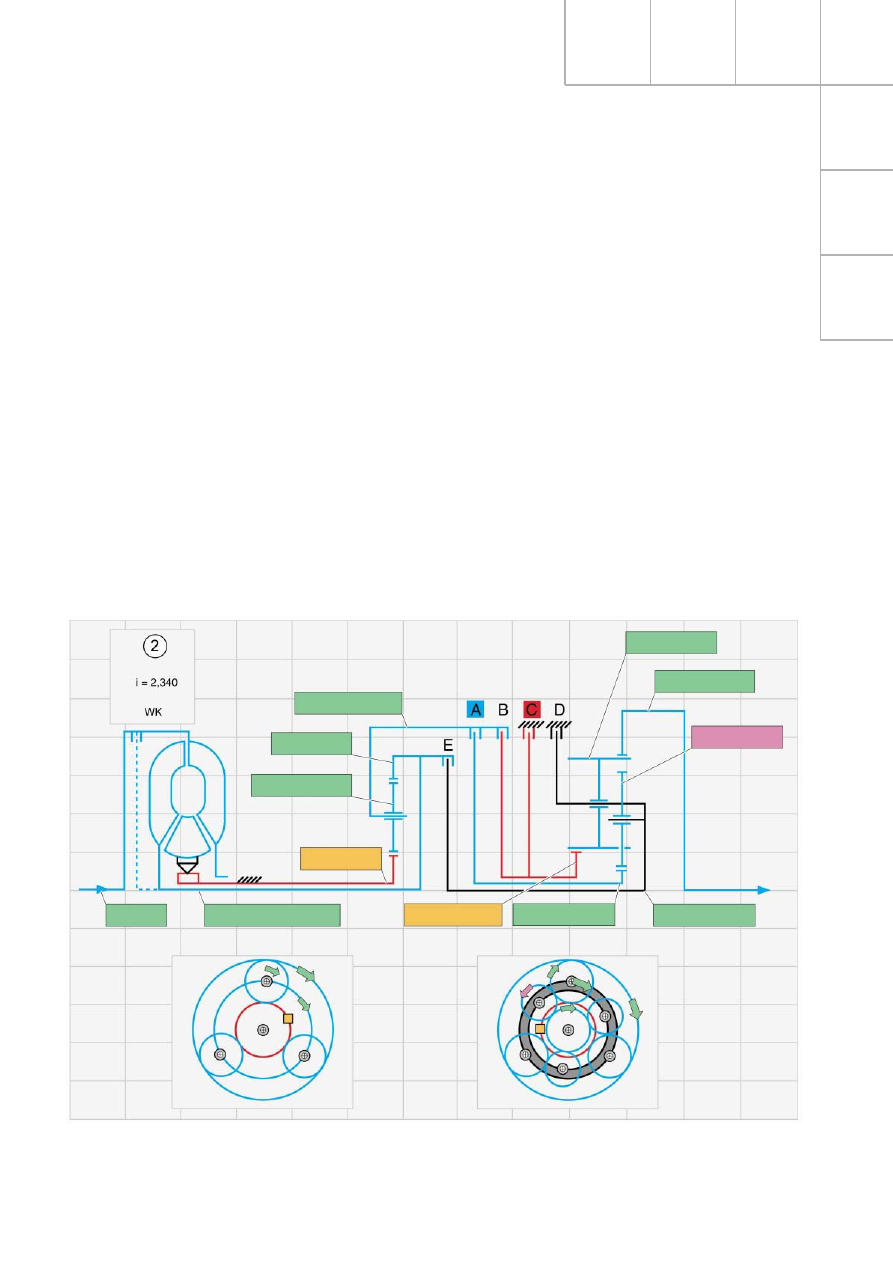

Kомпоненты включения:

муфта A
тормоз C

Kоронная шестерня H1 первичного планетар-
ного ряда приводится от вала турбинного
колеса.

Kоронная шестерня H1 находится в зацепле-
нии с сателлитами P1, которые обкатываются
по неподвижной солнечной шестерне S1.
В результате водило PT1 приводится во
вращение.

Водило PT1 соединено через муфту A с сол-
нечной шестерней S3, благодаря чему крутя-
щий момент с него передается на вторичный
планетарный ряд.

Тормоз C удерживает большую коронную ше-
стерню S2 на месте. С солнечной шестерни
S3 крутящий момент передается на короткие
сателлиты P3 и далее на длинные сателлиты
P2.

Длинные сателлиты P2 обкатываются на
неподвижной солнечной шестерне S2 и при-
водят во вращение коронную шестерню H2.

283_071

PT1 = 0,657 об/мин

H1 = 1 об/мин

P1 = 1,520 об/мин

P2 = 0,488 об/мин

H2 = 0,427 об/мин

P3 = 0,468 об/мин

n двигателя

Вал турбины = 1 об/мин

S2 = 0 об/мин

S3 = 0,657 об/мин

PT2 = 0,295 об/мин

S1 = 0 об/мин

Передача крутящего момента на второй передаче

Узлы коробки передач

Kомпоненты включения:

муфта A
муфта B

Kоронная шестерня H1 первичного планетар-
ного ряда приводится от вала турбинного
колеса.

Одновременно крутящий момент передается
также через муфту B на солнечную шестерню
S2 вторичного планетарного ряда.

Вторичный планетарный ряд заблокирован в
результате одновременного замыкания муфт
A и B. При этом крутящий момент передается
непосредственно с первичного планетарного
ряда на вторичный ряд.

283_072

PT1 = 0,657 об/мин

H1 = 1 об/мин

P1 = 1,520 об/мин

S1 = 0 об/мин

P2 = 0 об/мин

H2 = 0,657 об/мин

P3 = 0 об/мин

n двигателя

Вал турбины = 1 об/мин

S2 = 0,657 об/мин

S3 = 0,657 об/мин

PT2 = 0,657 об/мин

Вторичный планетарный ряд заблокирован

Передача крутящего момента на третьей передаче

Kомпоненты включения:

муфта A
муфта E

Kоронная шестерня H1 первичного планетар-
ного ряда и вместе с ней корпус муфты E
приводятся от вала турбинного колеса.

Муфта E соединяет вал турбины с водилом
вторичного планетарного ряда PT2 и также
передает на него крутящий момент.

Находящиеся между собой в зацеплении
длинные и короткие сателлиты P2 и P3
увлекают за собой водило PT2 и приводят
во вращение коронную шестерню H2.

283_073

PT1 = 0,657 об/мин

H1 = 1 об/мин

P1 = 1,520 об/мин

S1 = 0 об/мин

P2 = 0,462 об/мин

H2 = 0,875 об/мин

P3 = 0,443 об/мин

n двигателя

Вал турбины = 1 об/мин

S2 = 1,279 об/мин

S3 = 0,657 об/мин

PT2 = 1 об/мин

Передача крутящего момента на четвертой передаче

Узлы коробки передач

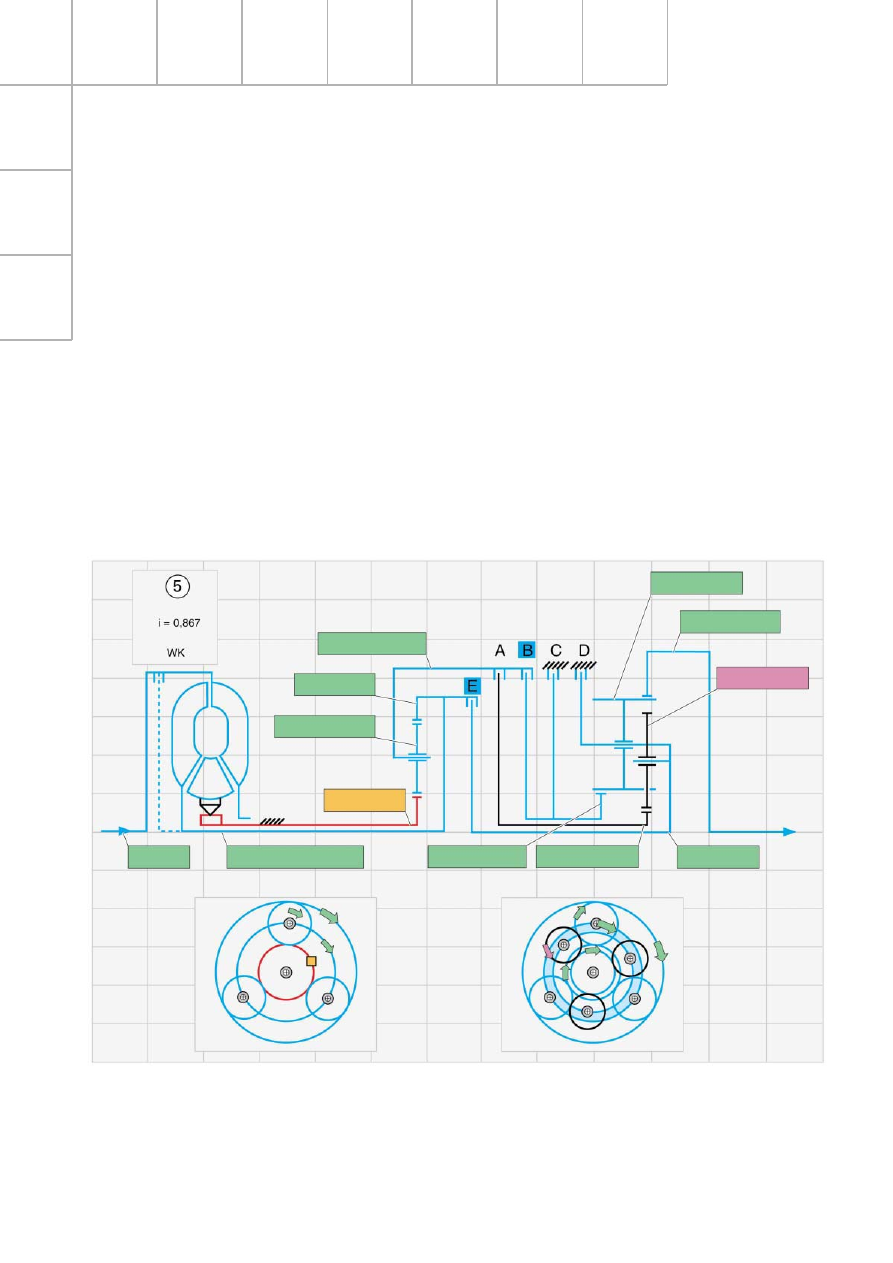

Kомпоненты включения:

муфта B
муфта E

Kоронная шестерня H1 первичного планетар-
ного ряда и корпус муфты E приводятся от
вала турбинного колеса.

Муфта B соединяет водило PT1 с солнечной
шестерней S2, передавая через нее крутящий
момент на вторичный планетарный ряд.

Передача крутящего момента на коронную
шестерню H2 производится через длинные
сателлиты P2, водило P2 и солнечную
шестерню S2.

283_074

PT1 = 0,657 об/мин

P1 = 1,520 об/мин

S1 = 0 об/мин

P2 = 0,566 об/мин

H2 = 1,153 об/мин

P3 = 0,542 об/мин

n двигателя

Вал турбины = 1 об/мин

S2 = 0,657 об/мин

S3 = 1,420 об/мин

PT2 = 1 об/мин

H1 = 1 об/мин

Передача крутящего момента на пятой передаче
