Audi A8 (2003+). Руководство - часть 4

16

21,833˚

Öèë.7

Öèë.1

Öèë.12

Öèë.6

 Öèë.5

Öèë.2

Öèë.8

Öèë.10

Öèë.4

Öèë.9

Öèë.3

Öèë.11

12˚

120˚

120˚

120˚

Механизмы и системы двигателя

SSP267_080

+

/

+

 Центры половинок раздвоенных шеек

SSP267_081

17

У цилиндров одного ряда с положительным
или отрицательным смещением эти соотно-
шения противоположны (см. рис.).

Этим объясняется необычный угол разведе-
ния шатунных шеек и различные фазы
газораспределения для четных и нечетных
цилиндров (см. раздел о газораспределении
на стр. 57).

l - Длина шатуна
r - Радиус кривошипа
γ - Смещение в нижней мертвой точке

(НМТ)

SSP267_102

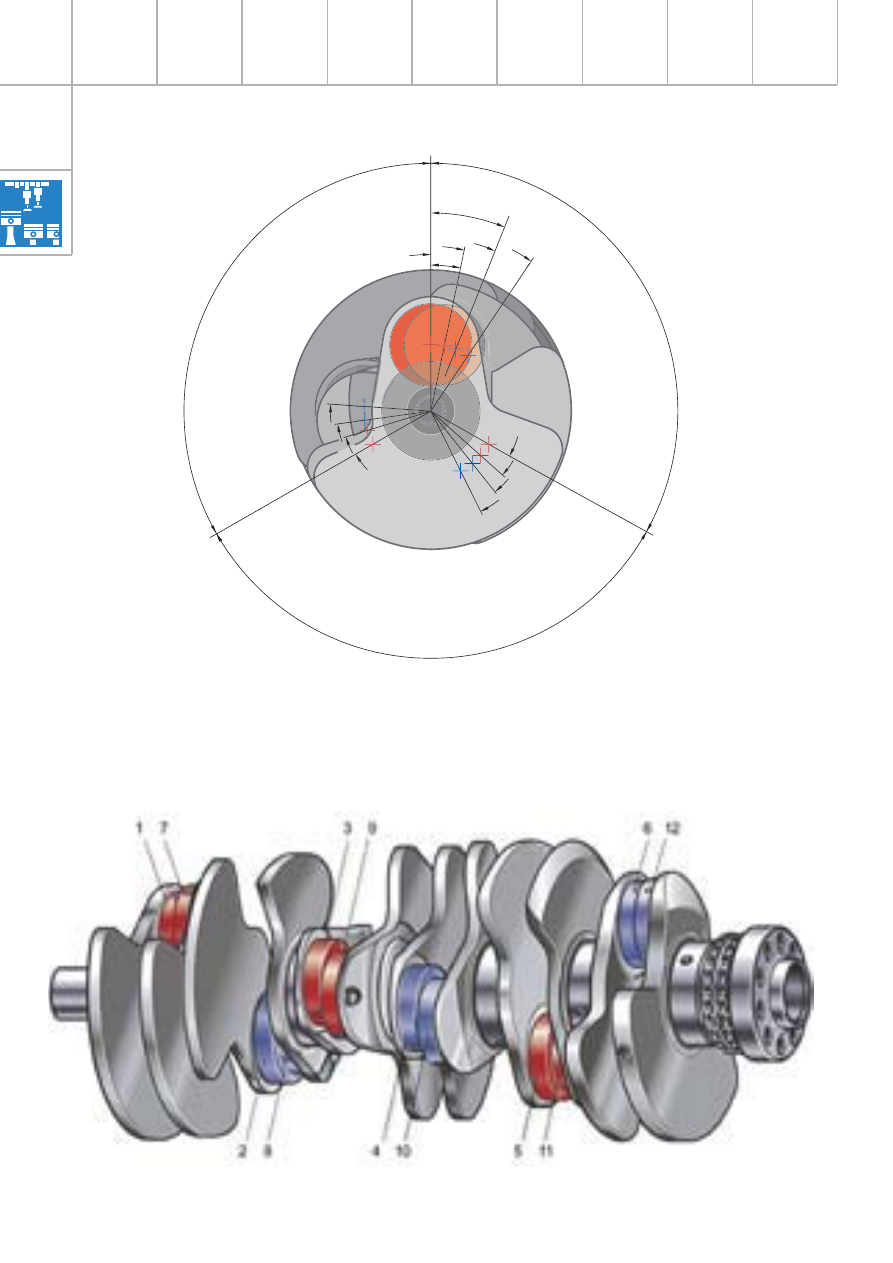

У 12-цилиндрового двигателя обычной кон-
струкции шатунные шейки развернуты под
углом 120°.

У 12-цилиндрового двигателя с дезаксиаль-
ным расположением цилиндров каждые две
шейки, находящиеся в одной фазе, смещены
на 21,833°.

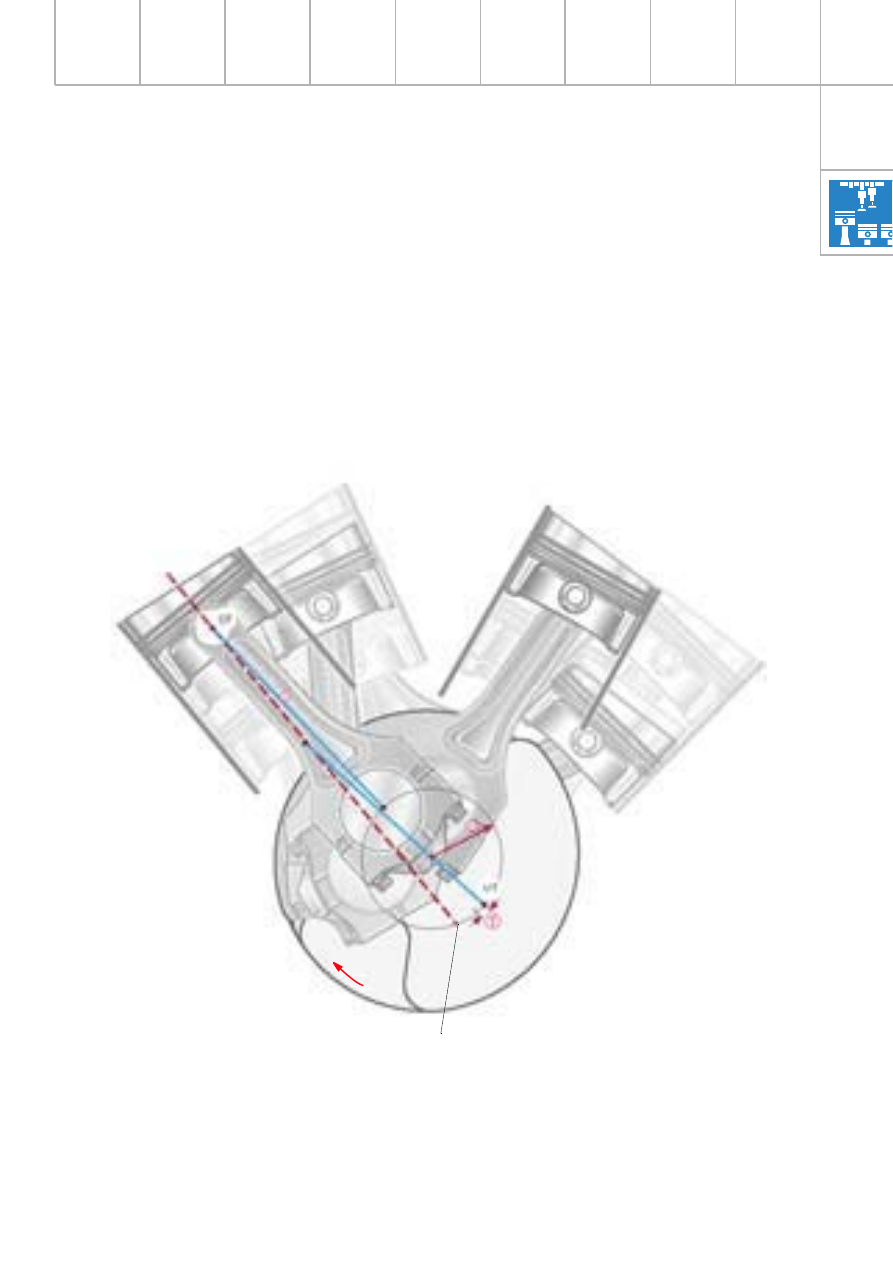

При дезаксиальном расположении цилиндров
перемещению поршня между мертвыми точка-
ми соответствуют различные углы поворота
коленчатого вала: путь (угол поворота) ша-
тунной шейки зависит от того, перемещается
поршень от ВМТ к НМТ или от НМТ к ВМТ.

Ось цилиндра

Первый ряд цилиндров

Второй ряд цилиндров

18

Механизмы и системы двигателя

Поршень и шатун

Поршни отливаются из эвтектического сплава
алюминия с кремнием. Все поршни одного
ряда цилиндров одинаковые.

Плоская поверхность общей для всех цилин-
дров одного ряда головки цилиндров ограни-
чивает объем камеры сгорания несимметрич-
ной формы.
Чтобы придать камере сгорания симметричную
форму, применяют поршни с наклонным днищем.

Наклон днища поршня предопределяет его
положение в цилиндре.

Чтобы избежать встречу поршня с противове-
сами коленчатого вала, его юбка укорочена
и вырезана с двух сторон.

Так как поршни скользят по зеркалу алюми-
ниевых цилиндров, на их рабочие поверхности
гальваническим путем наносится железистое
покрытие (Ferrostan).

Чтобы предотвратить перегрев поршней при
работе двигателя с высокой удельной мощно-
стью, предусмотрено их охлаждение моторным
маслом, впрыскиваемым на их днища через
специальные форсунки (см. раздел о системе
смазки).

SSP267_031

Пазы для

отвода масла

SSP267_140

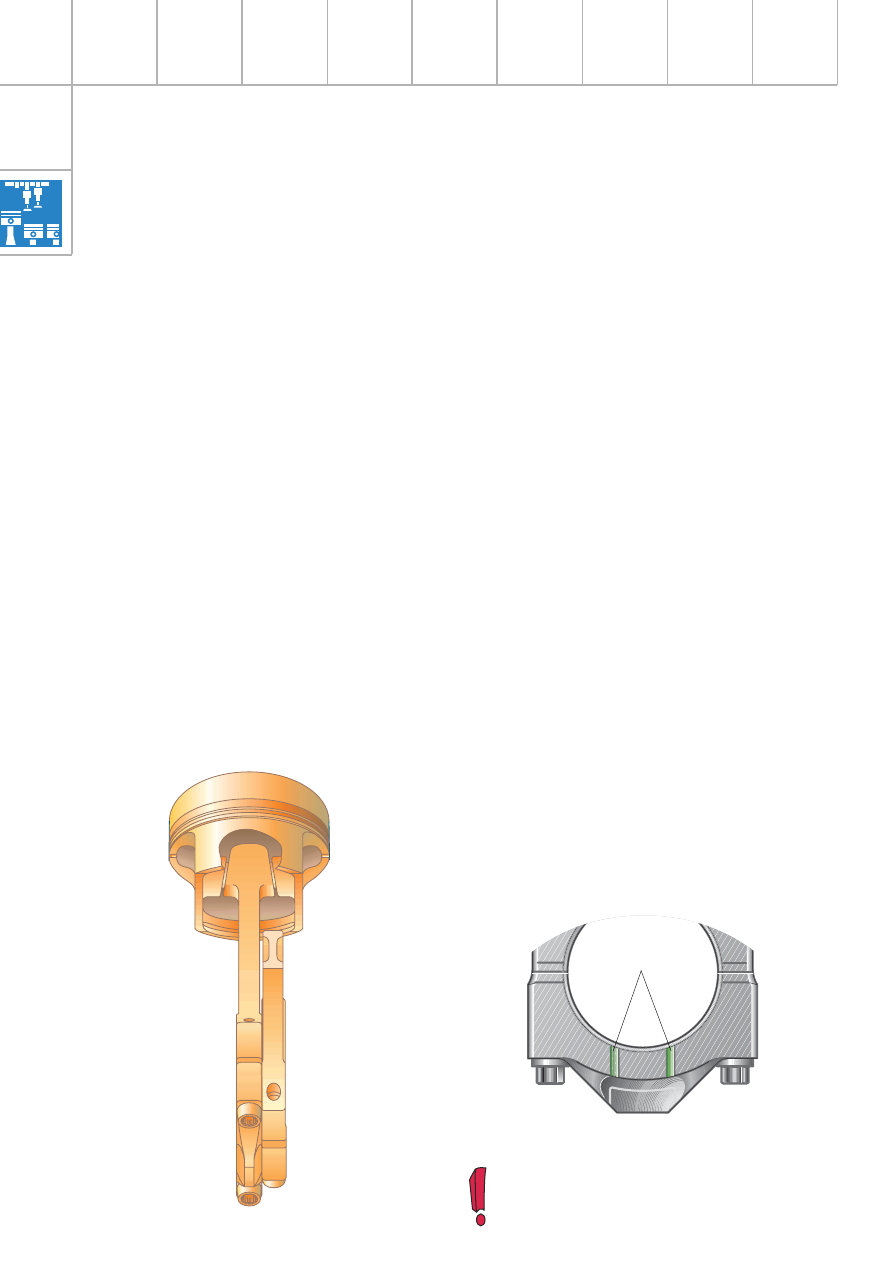

Чтобы снизить массы, совершающие возврат-
но-поступательное движение, применяют
шатуны с трапецевидной верхней головкой.

Чтобы сократить длину блока цилиндров и
коленчатого вала, ширина нижней головки
шатуна уменьшена до экстремально низкой
величины, равной 13 мм.

Ввиду получившейся при этом очень неболь-
шой площади стыка крышки и тела шатуна
поверхности стыка шлифуются и стягиваются
болтами с утоненными стержнями и центри-
рующими поясками.

Пазы на крышке шатуна облегчают отвод
масла из шатунного подшипника.

Чтобы противостоять высоким удельным
нагрузкам на шатунный подшипник, в тело
шатуна устанавливают специальный вкладыш
с напыляемым в электростатическом поле по-
крытием (sputter), а в его крышку – обычный
трехслойный вкладыш.

Более подробные сведения о вкладышах с
напылением содержатся в Пособии по
программе самообразования 226 на стр. 10.

Установочные усики на вкладышах отсутству-
ют. Поэтому для монтажа шатуна необходим
специальный инструмент (в сервисные центры
он пока не поставляется).

Ремонт кривошипно-шатунного ме-
ханизма ввиду его сложности пока
не производится.

19

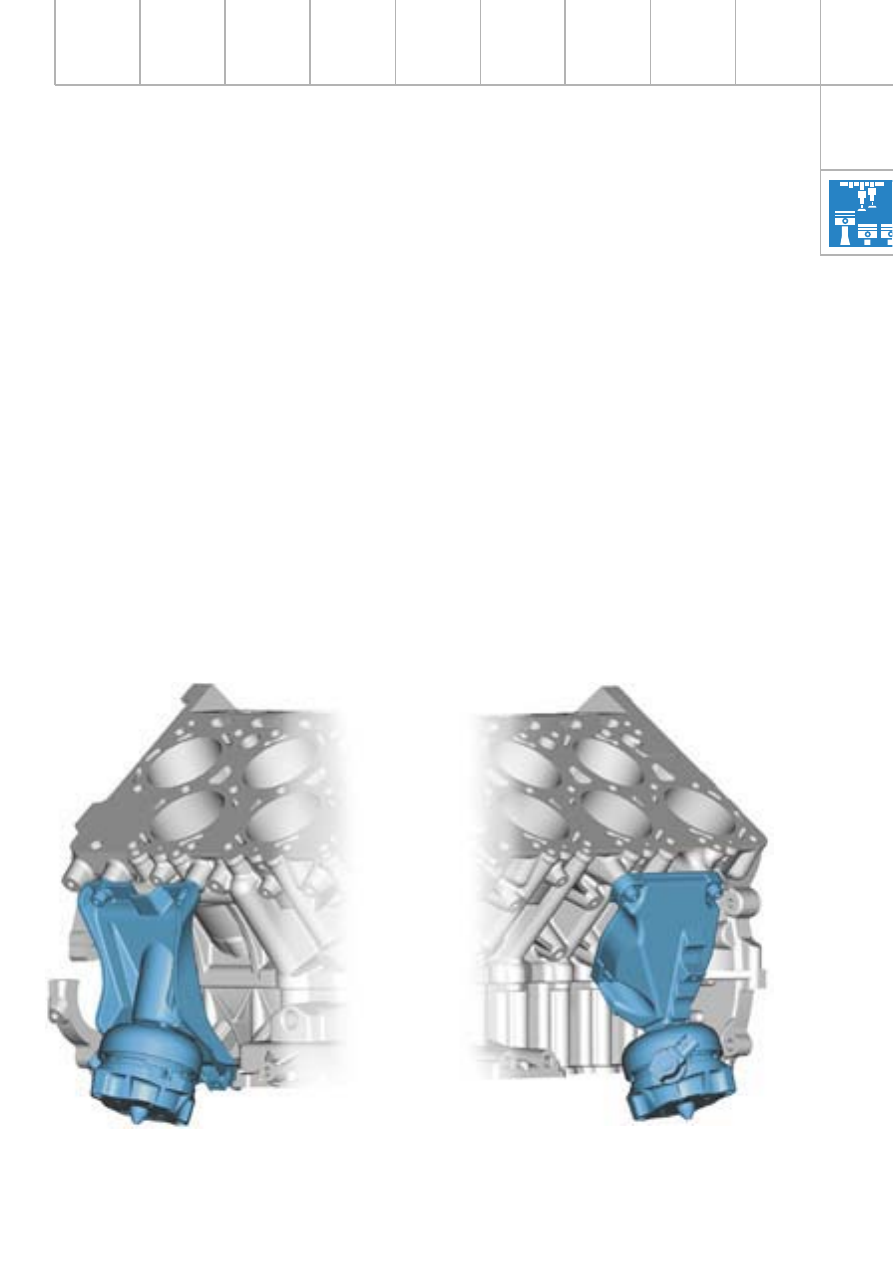

Подвеска двигателя

Достижению наивысшего уровня комфорта
способствуют две гидравлические опоры с
электрическим управлением.

Электромагнитные клапаны этих опор полу-
чают питание от блоков управления двигате-
лем, которые включают их в зависимости от
частоты вращения коленчатого вала и скоро-
сти автомобиля.

Электромагнитный клапан правой опоры N145
связан с блоком управления 1 (J623), а элек-
тромагнитный клапан левой опоры N144 – с
блоком управления 2 (J624).

Eсли автомобиль неподвижен, клапаны вклю-
чаются при превышении частоты вращения
коленчатого вала 1100 об/мин. При движении
автомобиля со скоростями выше 7 км/ч их
включение производится уже при частотах
вращения до 850 об/мин.

Более полная информация о работе электро-
гидравлических опор содержится в Пособии
по программе самообразования 183 на стр. 16.

SSP267_124

Опора первого ряда цилиндров
с электромагнитным клапаном N145

Опора второго ряда цилиндров
с электромагнитным клапаном N144
