Audi 80. Индикатор количества топлива

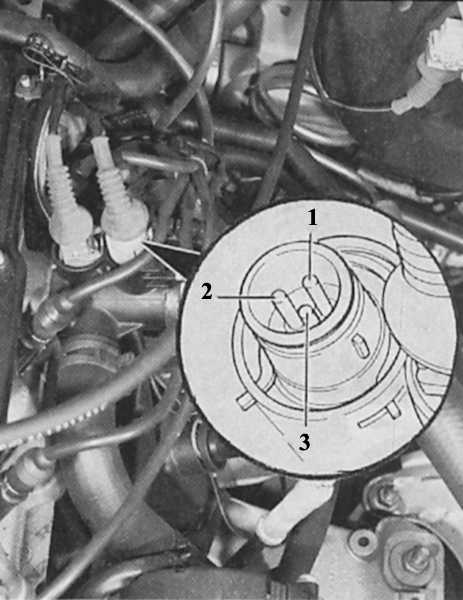

Схема расположения датчика температуры двигателя
|

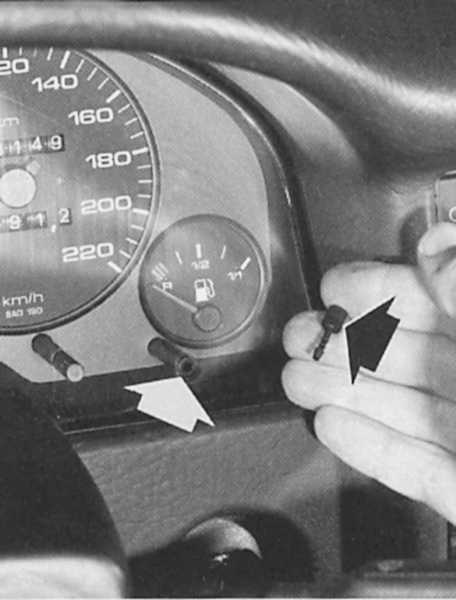

Для регулирования индикатора количества бензина снять
маленькими щипцами черную пробку (черная стрелка) рядом с
кнопкой сброса количества пройденных километров. Теперь
можно отрегулировать индикатор вращением установочного винта
(белая стрелка) при помощи торцового шестигранного гаечного
ключа. |
Уровень бензина отображается на приборной панели. Таким образом,
индикатор количества топлива является ничем иным как вольтметром, полное
напряжение к которому поступает при включенном зажигании. Для того чтобы
напряжение было постоянным, в электрическую цепь подключен
предварительный стабилизатор напряжения, о котором мы еще будем
говорить.
Движение стрелки индикатора количества топлива варьируется посредством
контакта с «массой». Его обеспечивает датчик количества топлива,
сопротивление которого изменяется в большую или меньшую сторону в
зависимости от наполнения бака. Снятие датчика индикатора количества
топлива описано в главе Топливный
бак и топливный насос.
Неисправности
- Слишком высокий или слишком низкий
уровень: неисправен стабилизатор напряжения (как его снимать,
описано в начале главы, в разделе «Разборка», или неправильно
отрегулирован индикатор количества топлива (см. следующий раздел).
- Никаких показателей: неисправен
стабилизатор напряжения, либо датчик в бензобаке, либо индикатор.
Регулирование индикатора количества топлива
|
- Опустошить
топливный бак до последней капли.
- Налить в
бак ровно 4 л топлива.
- Включить
зажигание и подождать 2 мин.
- Стрелка
индикатора должна теперь стоять у первого
большого столбика красного поля резерва.
- Если это
не так, можно отрегулировать индикатор
маленьким установочным болтом слева внизу на
приборе.
- Для этого
снимите при помощи маленьких клещей черную
пробку рядом с кнопкой сброса количества
пройденных километров и проверните
установочный винт ключом для внутреннего
шестигранника.
|
|
Проверка датчика индикатора количества топлива
|
- Откинуть
обшивку багажного отсека, открутить черную
крышку, разъединить находящийся под ней
многоконтактный штекер.
- Подключить
вспомогательный провод в штекерный разъем
фиолетово-черного провода и замкнуть на
«массу».
- Включить
зажигание на короткое время: если стрелка
индикатора полностью отклоняется, значит,
проводка и сам индикатор в порядке. Если нет
движения стрелки, значит, неисправен датчик
в топливном баке.
- Если
стрелка остается в положении «пустой бак»,
значит, причину неисправности следует искать
в проводке, в стабилизаторе напряжения или
приборе. Сам же датчик в этом случае скорее
всего в порядке.
|
|
