Audi 80. Снятие и установка механической коробки передач (КП)
|

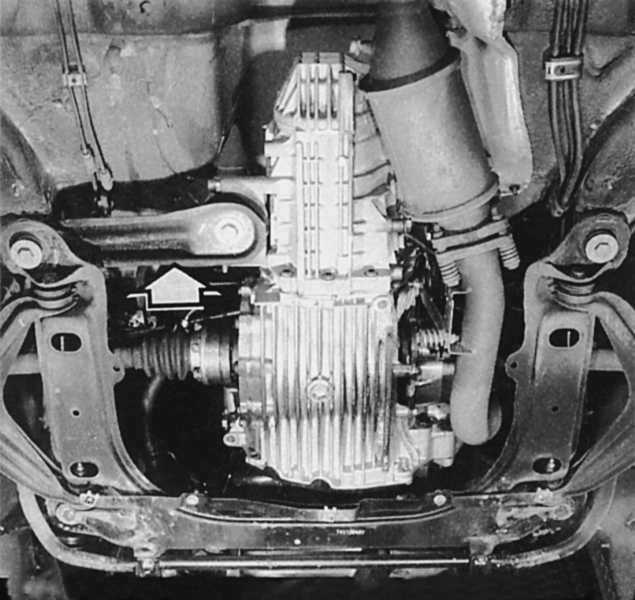

Снятие механической коробки передач. Сзади КП подвешена
только на одной траверсе (стрелка), которую необходимо снять
полностью. |
Переднеприводные модели
Автомобиль необходимо поднять и зафиксировать таким образом, чтобы вы
могли работать как в моторном отсеке, так и под днищем автомобиля. КП
снимается по направлению вниз.
|
- Снять
провод соединения с «массой» аккумулятора.
- Снять три
верхних болта, соединяющих двигатель и КП.
- Открутить
провод, соединяющий с кузовом — «массой» КП.
- Снять
штекер датчика оборотов на КП; для этого
отжать зажимы штекера. То же самое повторить
со штекером к выключателю фар заднего хода.
- Ослабить
бандажи проводки, разъединить штепсельное
соединение к лямбда-зонду.
-
Отсоединить нижнюю панель моторного отсека
(глава Элементы
кузова).
-
Отсоединить переднюю выпускную трубу от
коллектора, а также каталитический
нейтрализатор от серединного (основного)
глушителя. Снять соответствующую часть
глушителя.
- Снять
заднюю траверсу.
- Снять шток
вилки переключения передач КП.
-
Отсоединить от КП тросы системы procon-ten.
- Снять
защитный лист ведущей полуоси.
- Снять
ведущие полуоси справа и слева от КП,
отвернуть шарниры по направлению влево
(придерживая при этом концы валов) и
подвязать обе ведущих полуоси.
- Снять
рабочий цилиндр гидравлического привода
сцепления; трубопровод может остаться
подключенным.
- Подпереть
верхний конец рулевой сошки.
- Защитить
двигатель подставками от опрокидывания
вперед или назад.
- Подвести
снизу под КП гаражный домкрат.
- Снять КП и
переднюю опору двигателя.
- Вывернуть
нижние болты, соединяющие двигатель и КП.
- Осторожно
отжать КП от двигателя при помощи
монтировки.
- Теперь на
домкрате осторожно опустить КП.
- Для
установки очистить шлицевое соединение
первичного вала КП и смазать пастой MoS2 или
консистентной смазкой V.A.G. G 000 100.
-
Проконтролировать, вошли ли направляющие
втулки для центрирования КП в блок цилиндров
двигателя.
- Проверить
и при необходимости отрегулировать
переключение передач при установленной КП.
- Модели с
6-цилиндровым двигателем: подвести картер КП
слева вверху под углом 30°, иначе возможно
биение по выпускной трубе.
- Моменты
затяжки смотрите в таблице.
|
|
Моменты затяжки
Момент затяжки
|
Н•м
|
КП к двигателю
|
М 8
М 10
М 12
|
25
45
65
|
Приводной вал к валу с фланцем
|
М 8
|
45
|
