Audi 80. Тросовый привод «газа»



Соединительный трос между педалью акселератора и системой впрыска очень чувствителен к продольному изгибу. При работах в моторном отсеке вы должны следить за тем, чтобы отсоединенный трос не был «переломлен» с маленьким радиусом, в результате чего на нем могут возникнуть повреждения.

Замена тросового привода «газа»

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. На конце тросового привода снять крепежные скобы и в точке крепления оболочки тросового привода защиту штекера.
  2. Снять в салоне автомобиля крышку слева под панелью приборов (глава о салоне).
  3. Вытянуть проушины тросового привода из крепежного наконечника на рычаге педали акселератора.
  4. Выдавить резиновый наконечник из переборки между моторным отсеком и салоном автомобиля.
  5. Вытянуть тросовый привод «газа».
  6. При установке резинового наконечника нового тросика «газа» следить за тем, чтобы трос не перегибался.

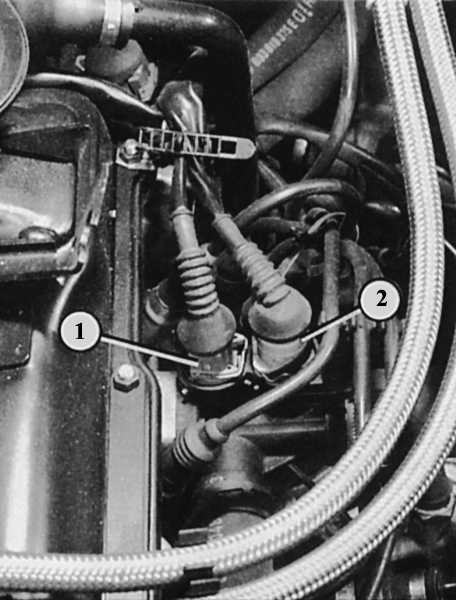

Слева: в наливном патрубке охлаждающей жидкости на левой стороне двигателя находятся датчик температуры охлаждающей жидкости системы впрыска Mono-Motronic (1), а также датчик индикатора температуры охлаждающей жидкости с выключателем для индикатора (2).

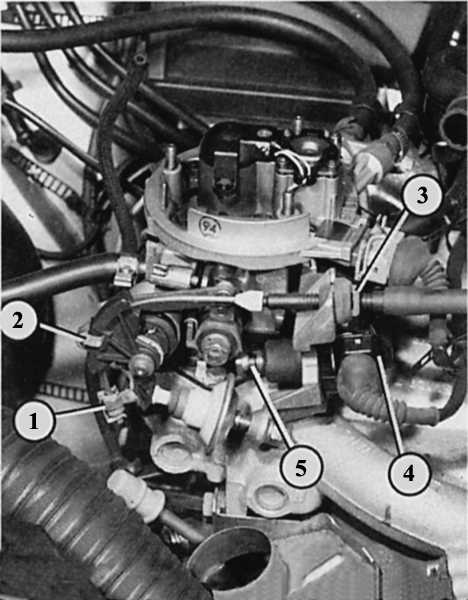

Справа: вокруг тросового привода; цифры обозначают:

1 и 2 – крепежные скобы;
3 – защита штекера;
4 – штекер регулятора положения дроссельной заслонки;
5 – упор дроссельной заслонки с выключателем сигнала холостого хода.

7.9 Тросовый привод «газа» Audi 80

7.9 Тросовый привод «газа» Audi 80

Регулировка тросового привода

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Полностью выжать педаль акселератора.
  2. Выжать рычаг дроссельной заслонки в положение полного «газа».
  3. Вставить штекерный предохранитель в соответствующую выемку оболочки тросового привода у контропоры.
  4. У рычага дроссельной заслонки при полностью выжатой педали акселератора зазор должен составлять максимум 1 мм.
