Шина обмена данными (CAN) - электросхема Ауди A4 2000+ г.в.

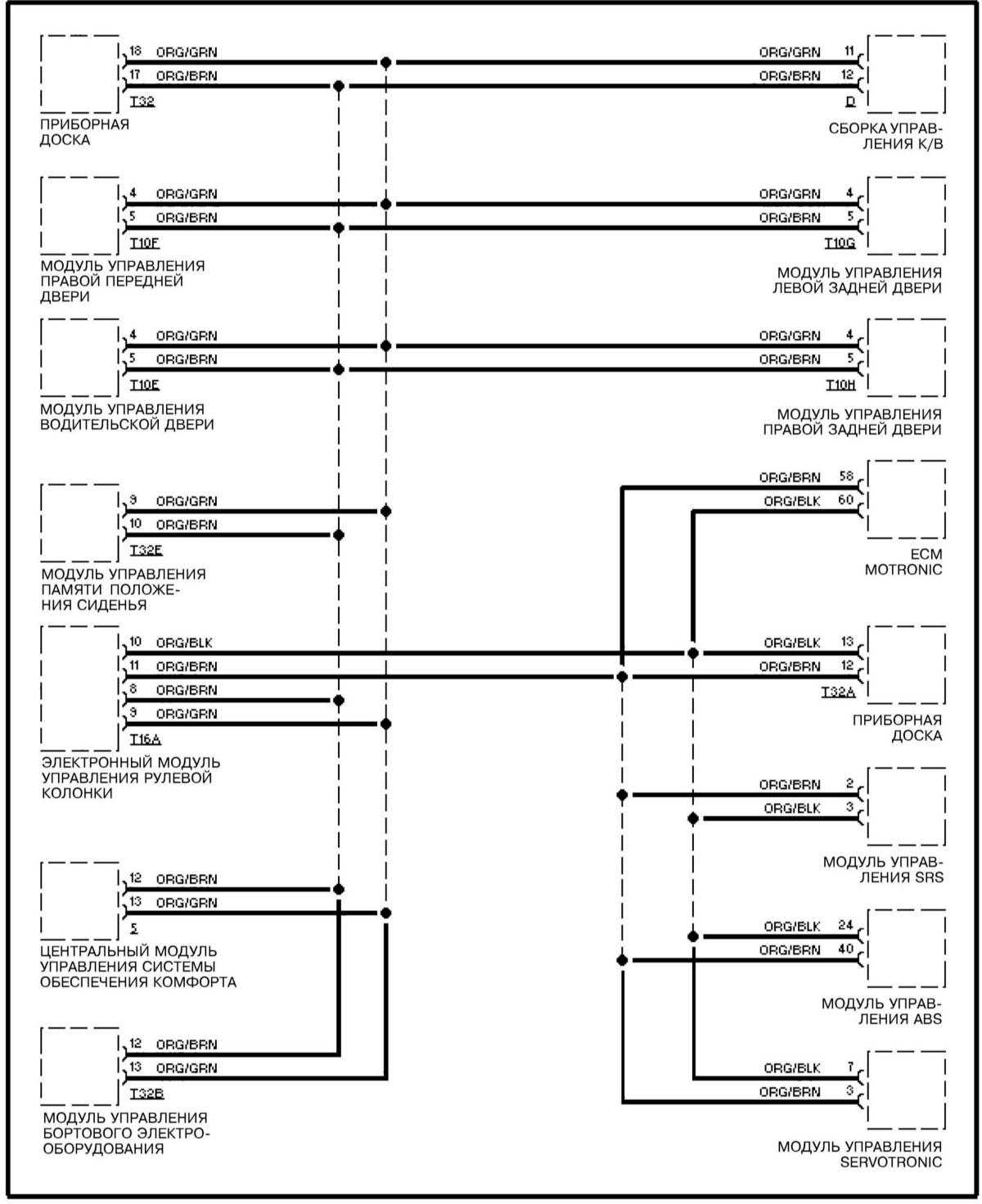

14.11 Шина обмена данными (CAN) Ауди А4







Блокировка переключений АТ, модели с CVT - электросхема Ауди A4 2000+ г.в.

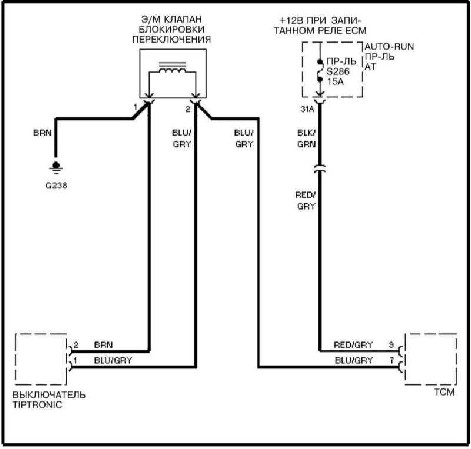

14.12 Блокировка переключений АТ, модели с CVT Ауди А4









Блокировка переключений АТ, модели с Tiptronic

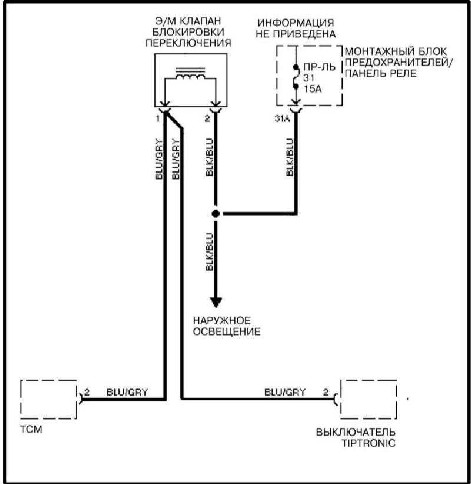

14.13 Блокировка переключений АТ, модели с Tiptronic Ауди А4







Автоматическая трансмиссия стандартного типа - электросхема Ауди A4 2000+ г.в.

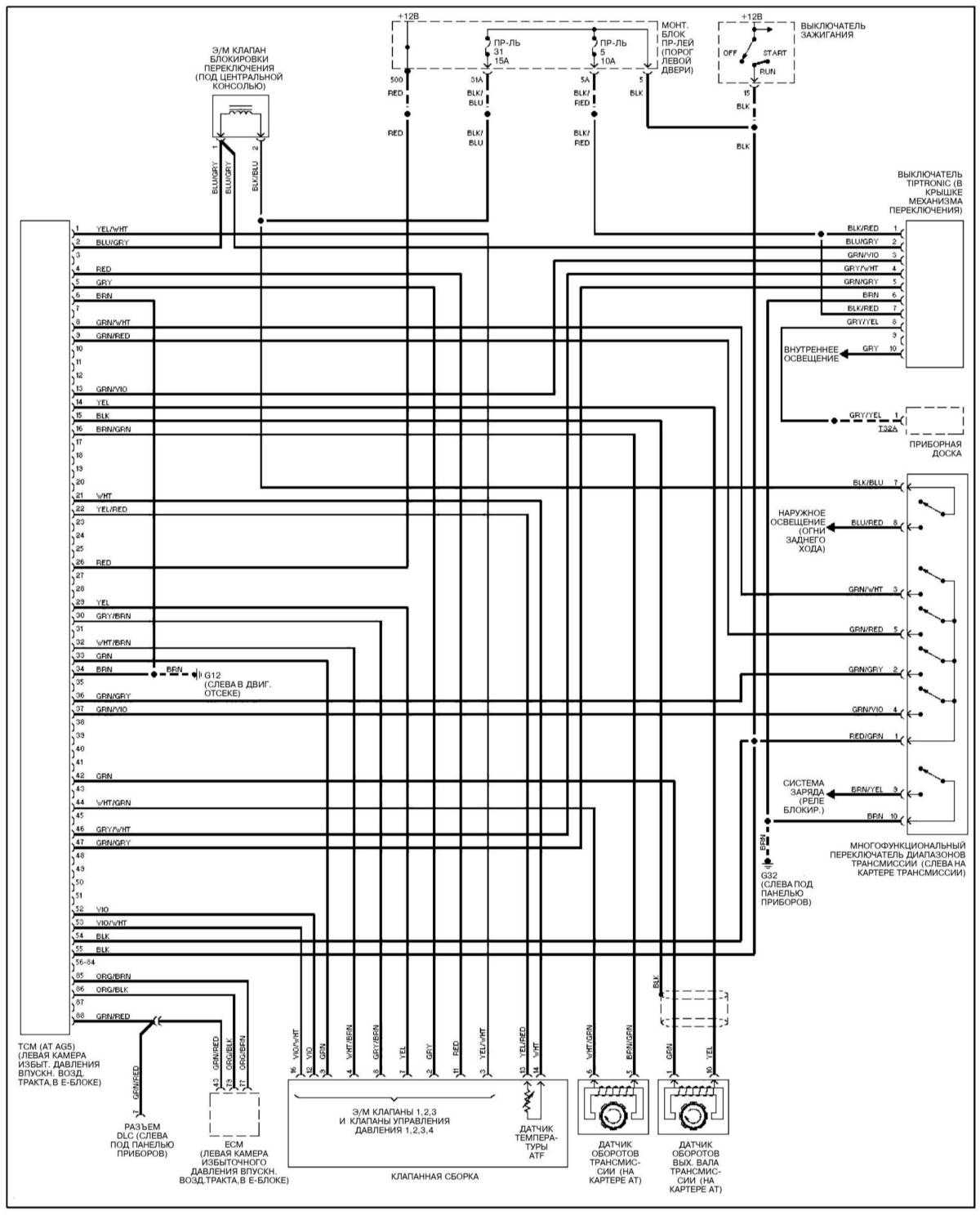

14.14 Автоматическая трансмиссия стандартного типа Ауди А4







Автоматическая трансмиссия вариаторного типа (CVT) - электросхема Ауди A4 2000+ г.в.

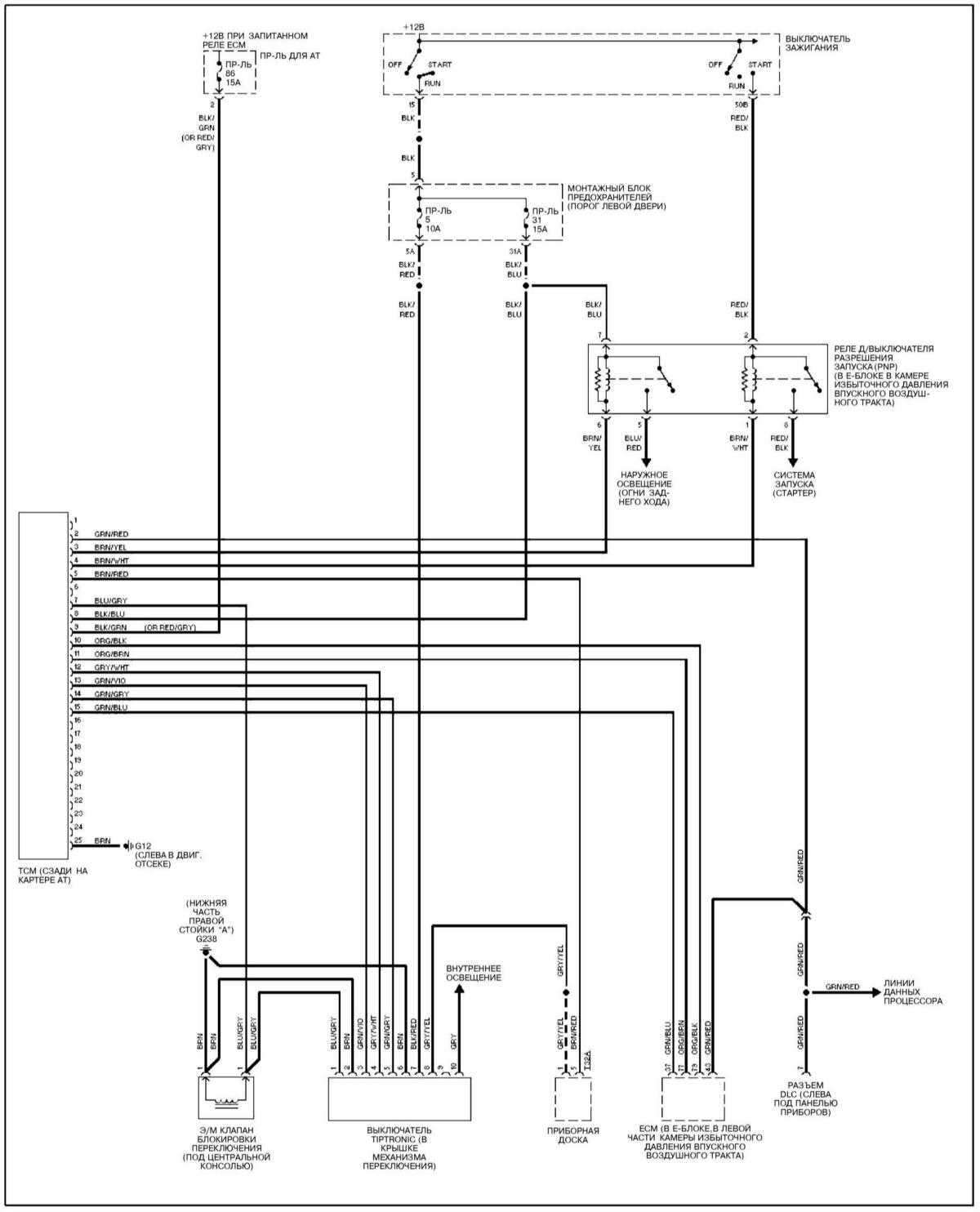

14.15 Автоматическая трансмиссия вариаторного типа (CVT) Ауди А4







Блокировка переключений АТ, модели с 5-ступенчатой АТ - электросхема Ауди A4 2000+ г.в.




14.16 Блокировка переключений АТ, модели с 5-ступенчатой АТ Ауди А4
