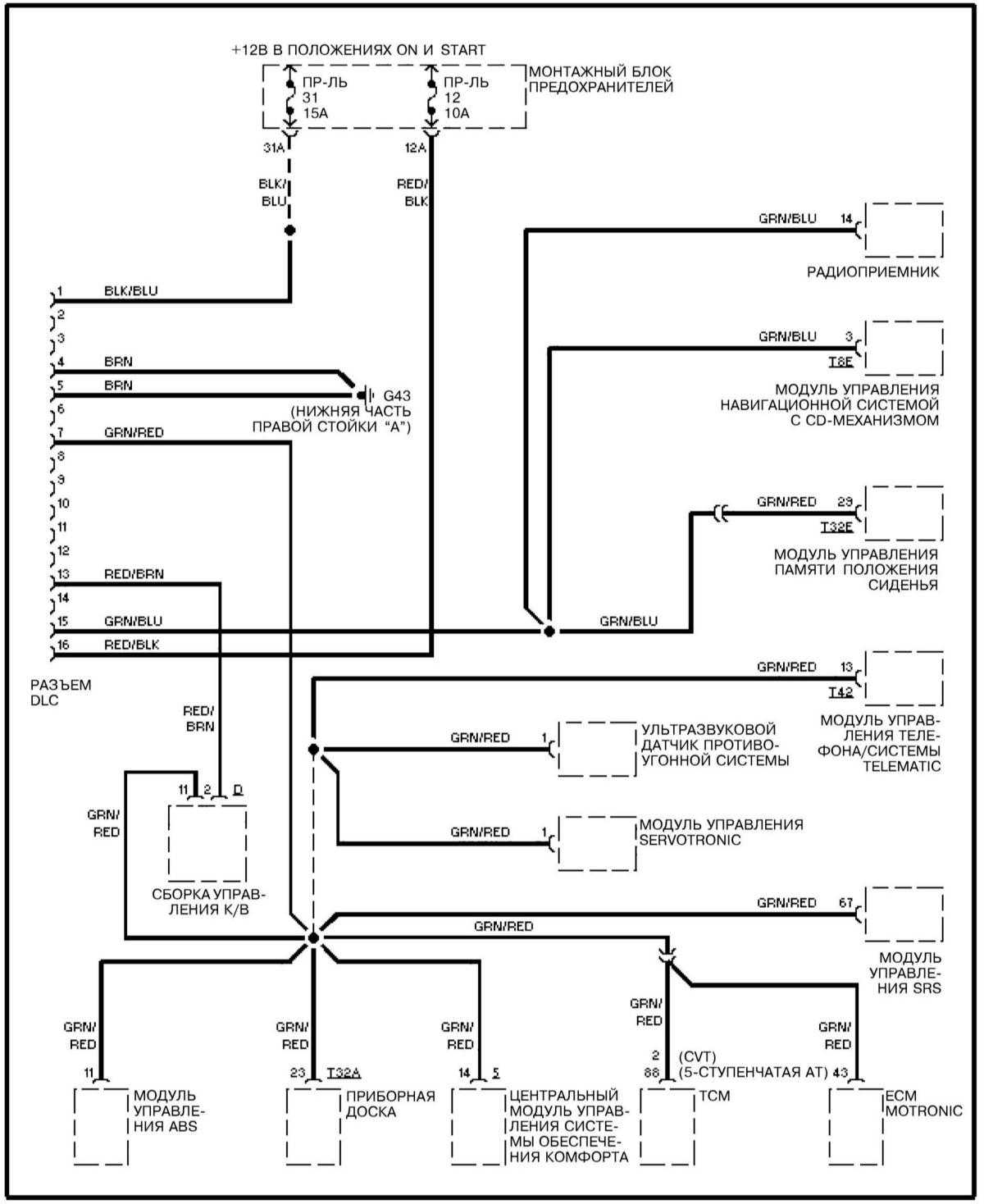

Диагностический разъем DLC - электросхема Ауди A4 2000+ г.в.




14.9 Диагностический разъем DLC Ауди А4







Бортовой компьютер - электросхема Ауди A4 2000+ г.в.




14.10 Бортовой компьютер Ауди А4
