Снятие и установка облицовок (Универсал) Audi A4

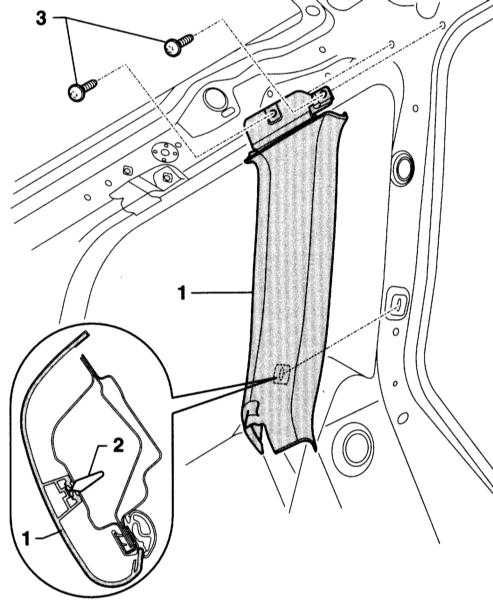

Стойка С
Снятие
|
|
При отсоединении кабелей системы
подушки безопасности обязательно
соблюдайте меры безопасности при
обращении с подушкой безопасности,
обратитесь к Разделу Общие
сведения и меры безопасности. |
|
- Чтобы
исключить срабатывание подушка безопасности
головы, выключите зажигание и отсоедините
сначала отрицательный (-), а затем
положительный кабели аккумуляторной батареи.
Указания приведены в Разделе Замена
аккумуляторной батареи.
- Снимите
боковую подушку заднего сиденья, обратитесь
к Разделу Снятие
и установка заднего сиденья.
- Снимите
боковую облицовку багажника, обратитесь к
соответствующему Разделу.
- Снимите
облицовку над задней дверью.
- Ослабьте
винты крепления подушки безопасности головы
в задней части.
- Снимите
направляющую для заднего ремня, обратитесь к
Разделу Снятие
и установка заднего ремня безопасности.
|
- Выверните
винты (3), отсоедините облицовку (1) у
пружинного зажима (2) и снимите.
|
|
|
Установка
|
- Установка
выполняется в последовательности, обратной
снятию. При этом закрепите подушку
безопасности головы новыми винтами.
- Положите
уплотнитель двери над облицовкой.
|
Во время присоединения
аккумуляторной батареи в салоне не
должно быть людей. |
- Снимите
изоляционную ленту с отрицательной клеммы
аккумуляторной батареи, присоедините сначала
положительный (+), а затем отрицательный
кабель (-) к аккумуляторной батареи.
|
Соблюдайте указания Раздела Замена
аккумуляторной батареи. |
|
|

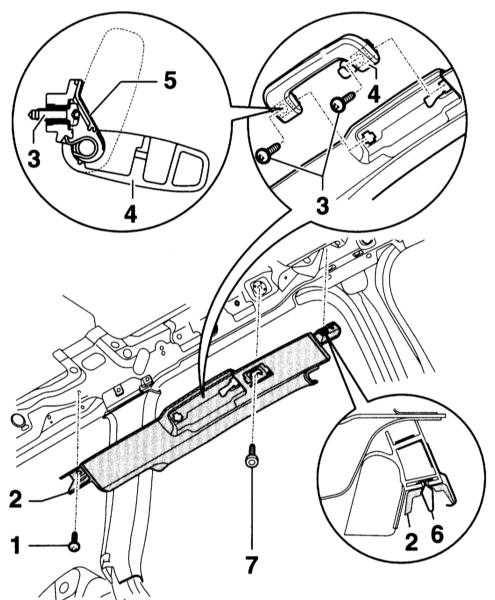

Облицовка над задней дверью
Снятие
|
|
При отсоединении кабелей системы
подушки безопасности обязательно
соблюдайте меры безопасности при
обращении с подушкой безопасности,
обратитесь к Разделу Общие
сведения и меры безопасности. |
|
- Чтобы
исключить срабатывание подушка безопасности
головы, выключите зажигание и отсоедините
сначала отрицательный (-), а затем
положительный кабели аккумуляторной батареи.
Указания приведены в Разделе Замена
аккумуляторной батареи.
-
Отсоедините облицовку сзади стойки А.
- Снимите
облицовку стойки D.
|
- Нажмите
вниз на ручку (5) и откиньте вниз крышку
винта (4). Для этого введите в паз (7)
тонкую проволоку и откройте крышку.
|
|
- Выверните
винты (3).
- Выверните
винт (1).
- Выверните
винт (7), для чего сместите назад планку в
проушине для разделительной сетки.
-
Отсоедините облицовку (2) у пружинного
зажима (6) и снимите.
|
|
Установка
|
- Установка
выполняется в последовательности, обратной
снятию, при этом винт (7) затяните моментом 9Нм.
|
Во время присоединения
аккумуляторной батареи в салоне не
должно быть людей. |
- Снимите
изоляционную ленту с отрицательной клеммы
аккумуляторной батареи, присоедините сначала
положительный (+), а затем отрицательный
кабель (-) к аккумуляторной батареи.
|
Соблюдайте указания Раздела Замена
аккумуляторной батареи. |
|
|

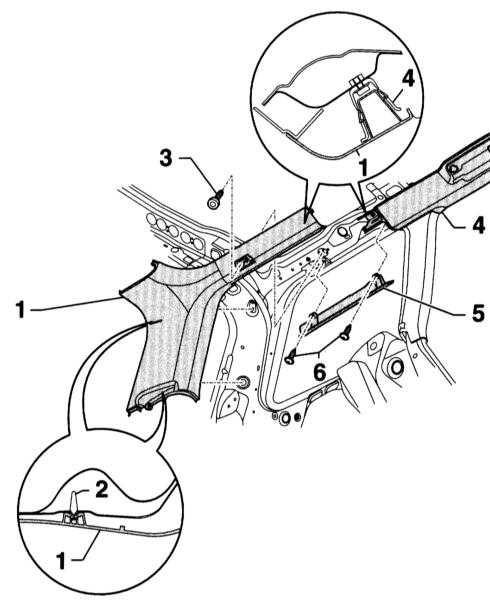

Стойка D
Снятие
|
|
При отсоединении кабелей системы
подушки безопасности обязательно
соблюдайте меры безопасности при
обращении с подушкой безопасности,
обратитесь к Разделу Общие
сведения и меры безопасности. |
|
- Чтобы
исключить срабатывание подушка безопасности
головы, выключите зажигание и отсоедините
сначала отрицательный (-), а затем
положительный кабели аккумуляторной батареи.
Указания приведены в Разделе Замена
аккумуляторной батареи.
- Снимите
замыкающую планку крыши, обратитесь к
Разделу Снятие
и установка облицовок (Седан).
-
Отсоедините заднюю кромку боковой облицовки
грузового отсека, обратитесь к
соответствующему Разделу.
|
- Выверните
винт (3), для чего сместите назад планку в
проушину для разделительной сетки.
|
|
-
Отсоедините облицовку (1) у двух пружинных
зажимов (2) и выньте вверх из боковой
облицовки грузового отсека.
- Выньте
облицовку стойки D (1) назад из облицовки
(4) над дверью.
- Ослабьте в
задней части винты крепления подушки
безопасности головы.
- Выверните
винты (6) и снимите облицовку (5) над задним
окном.
|
|
Установка
|
- Установка
выполняется в последовательности. обратной
снятию. При этом закрепите подушку
безопасности головы новыми винтами.
- Положите
уплотнитель крышки задка над облицовкой.
|
Во время присоединения
аккумуляторной батареи в салоне не
должно быть людей. |
- Снимите
изоляционную ленту с отрицательной клеммы
аккумуляторной батареи, присоедините сначала
положительный (+), а затем отрицательный
кабель (-) к аккумуляторной батареи.
|
Соблюдайте указания Раздела Замена
аккумуляторной батареи. |
|
|

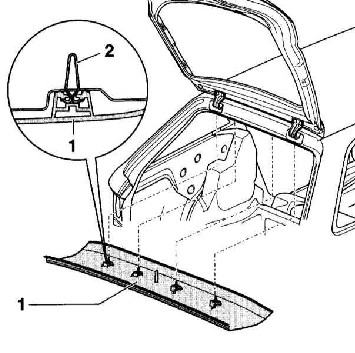

Замыкающая планка крыши
Снятие
|
-
Отсоедините замыкающую планку крыши (1) у
четырёх пружинных зажимов (2) и снимите.
|
|
|
Установка
|
- Установка
выполняется в последовательности, обратной
снятию.
- Положите
уплотнитель крышки задка над замыкающей
планкой крыши.
|
|

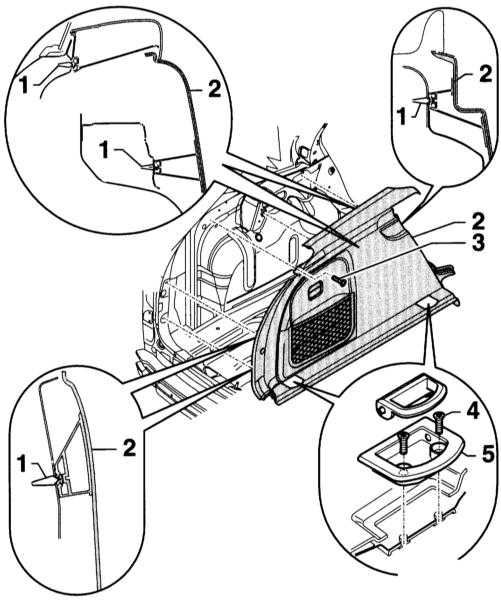

Боковая облицовка грузового отсека
Снятие
|
- Боковая
облицовка правая: Отсоедините отрицательный
кабель (-) аккумуляторной батареи.
|
|
Соблюдайте указания Раздела Замена
аккумуляторной батареи. |
|
- Снимите
боковую подушку заднего сиденья, обратитесь
к Разделу Снятие
и установка заднего сиденья.
- Освободите
пол грузового помещения и выньте.
- Снимите
накладку грузового отсека, см. ниже.
|
- Выверните
винты (4) крепления проушины для багажа (5).
|
|
- Выверните
винт (3) и отсоедините боковую облицовку (2)
у пружинных зажимов (1).
- Правая
боковая облицовка: Рассоедините разъём
розетки.
- Выньте
боковую облицовку.
|
|
Установка
|
- Установка
выполняется в последовательности, обратной
снятию.
- Правая
боковая облицовка: Присоедините
отрицательный кабель (-) аккумуляторной
батареи.
|
Соблюдайте указания Раздела Замена
аккумуляторной батареи. |
|
|

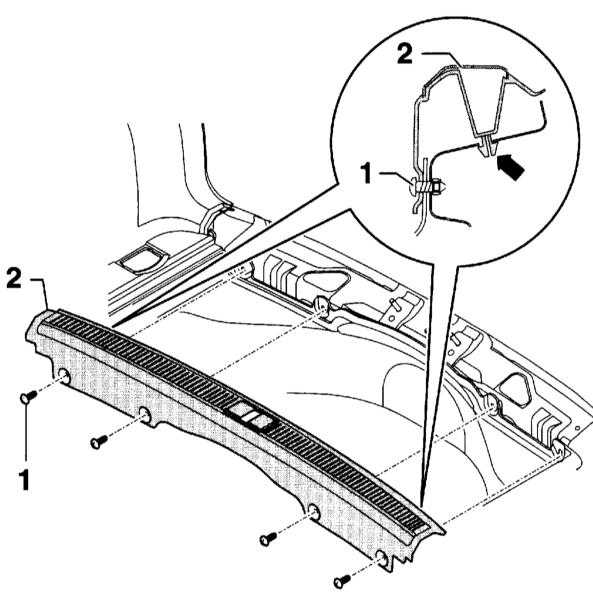

Накладка замка грузового отсека
Снятие
|
- Откройте
дверь задка.
|
- Выверните
4 винта (1) и осторожно отсоедините накладку
замка (2) от кромки отсека у стопорных
пальцев (стрелка на сопроводительной
иллюстрации). При этом сместите
пластмассовый клин под накладку и каждый
палец снимите отдельно.
|
|
|
Установка
|
- Установка
выполняется в последовательности, обратной
снятию.
|
|
