Снятие и установка облицовок (Седан) Audi A4
Стойка С
Снятие
|
|
При отсоединении кабелей системы
подушки безопасности обязательно
соблюдайте меры безопасности при
обращении с подушкой безопасности,
обратитесь к Разделу Общие
сведения и меры безопасности. |
|
- Чтобы
исключить срабатывание подушка безопасности
головы, выключите зажигание и отсоедините
сначала отрицательный (-), а затем
положительный кабели аккумуляторной батареи.
Указания приведены в Разделе Замена
аккумуляторной батареи.
- Снимите
замыкающую планку крыши, см. ниже.
|

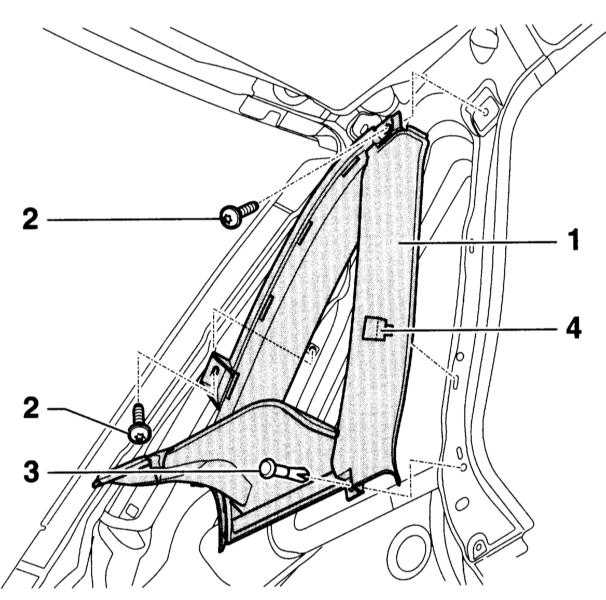

- Выверните
винты (2).
|
|
- Снимите
боковые подушки заднего сиденья, обратитесь
к Разделу Снятие
и установка заднего сиденья.
- Выньте
зажим (3) под боковой подушкой.
-
Отсоедините боковую полку и приподнимите её,
обратитесь к соответствующему Разделу.
-
Отсоедините облицовку стойки С (1) у
пружинного зажима (4) и снимите её.
|
|
Установка
|
-
Приподнимите полку и вставьте облицовку
стойки С в пазы на полке.
- Дальнейшая
установка выполняется в последовательности,
обратной снятию. При этом замените
самостопорящиеся винты (2) на новые.
|
Во время присоединения
аккумуляторной батареи в салоне не
должно быть людей. |
- Снимите
изоляционную ленту с отрицательной клеммы
аккумуляторной батареи, присоедините сначала
положительный (+), а затем отрицательный
кабель (-) к аккумуляторной батареи.
|
Соблюдайте указания Раздела Замена
аккумуляторной батареи. |
|
|
Стойка D
Снятие
|
|
При отсоединении кабелей системы
подушки безопасности обязательно
соблюдайте меры безопасности при
обращении с подушкой безопасности,
обратитесь к Разделу Общие
сведения и меры безопасности. |
|
- Чтобы
исключить срабатывание подушка безопасности
головы, выключите зажигание и отсоедините
сначала отрицательный (-), а затем
положительный кабели аккумуляторной батареи.
Указания приведены в Разделе Замена
аккумуляторной батареи.
- Снимите
облицовку стойки D, обратитесь к
соответствующему Разделу.
|

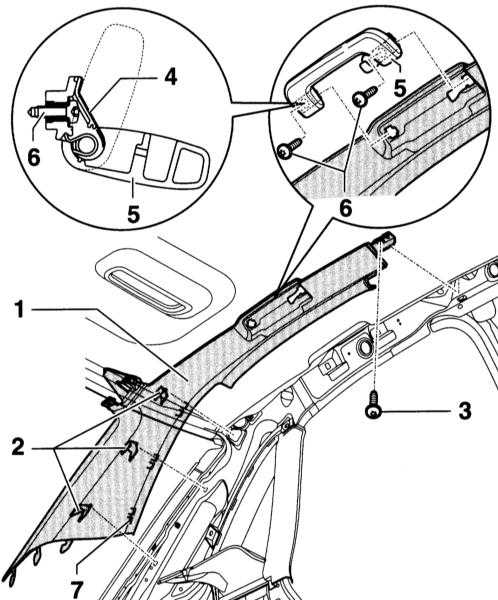

- Нажмите
вниз на ручку (5) и откиньте вниз крышку
винта (4). Для этого введите в паз (7)
тонкую проволоку и откройте крышку.
|
|
- Выверните
винты (6).
- Выверните
винт (3) и отсоедините сзади облицовку
стойки А, обратитесь к соответствующему
Разделу.
- Вытяните
облицовку (1) под облицовкой стойки В.
-
Отсоедините облицовку стойки D (1) у
пружинных зажимов (2) и вытяните из полки.
|
|
Установка
|
- Введите в
полку облицовку сзади стойки D.
- Вставьте
крючок (7) в шлиц у облицовки стойки С.
- Закрепите
облицовку стойки D у пружинных зажимов (2).
- Вставьте
переднюю облицовку под облицовку стойки В.
- Проверьте,
чтобы зажим и крючок адаптера подушки
безопасности были надежно закреплены.
- Вверните
винт (3) и закрепите облицовку позади стойки
А.
- Закрепите
ручку новыми самостопорящимися винтами (6).
Поставьте на место крышку винта.
- Положите
над облицовкой уплотнитель двери.
- Установите
на место планку замка крыши, см. ниже.
|
Во время присоединения
аккумуляторной батареи в салоне не
должно быть людей. |
- Снимите
изоляционную ленту с отрицательной клеммы
аккумуляторной батареи, присоедините сначала
положительный (+), а затем отрицательный
кабель (-) к аккумуляторной батареи.
|
Соблюдайте указания Раздела Замена
аккумуляторной батареи. |
|
|
Замыкающая планка крыши
Снятие
|
-

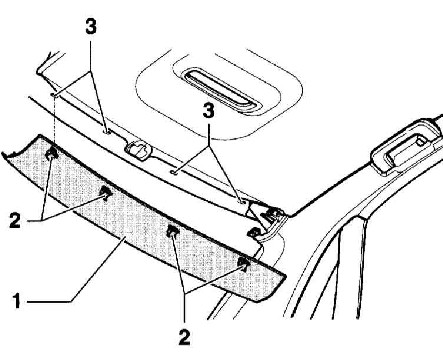

Отсоедините замыкающую планку крыши (1) у
пружинных зажимов (2) из пазов (3) и
снимите.
|
|
|
Установка
|
- Установка
выполняется в последовательности, обратной
снятию.
|
|
Задняя входная планка
Снятие
|
- Снимите
нижнюю облицовку стойки В, обратитесь к
Разделу Снятие
и установка нижней облицовки стойки В.
- Снимите
облицовку стойки С.
- Снимите
боковую подушку заднего сиденья, обратитесь
к Разделу Снятие
и установка заднего сиденья.
-
Отсоедините входную планку у трёх пружинных
зажимов и снимите.
|
|
Установка
|
- Установка
выполняется в последовательности, обратной
снятию.
|
|
Полка
Снятие
|
- В
зависимости от оборудования: Откиньте спинку
заднего сиденья или снимите, обратитесь к
Разделу Снятие
и установка заднего сиденья.
-
Отсоедините от полки облицовку стойки С
слева и справа.
- Снимите
левую и правую боковые подушки заднего
сиденья, обратитесь к Разделу Снятие
и установка заднего сиденья.
- Не
откидывающееся заднее сиденье: Отсоедините
внизу центральный ремень безопасности.
|

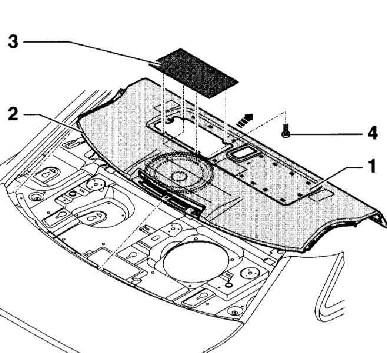

- Снимите с
полки с помощью пластмассового клина решётку
громкоговорителя (3).
|
|
- В
зависимости от оборудования выверните 3 или
4 винта (4).
- Выверните
снизу 3 винта крепления солнечных шторок в
багажнике и вытяните штору вперед.
- Потяните
полку (1) вперед (стрелка), отсоедините у
кромки (2) и выньте наверх.
|
|
Установка
|
- Установка
выполняется в последовательности, обратной
снятию.
|
|
Боковая облицовка багажника
Снятие
|
- Откройте
багажник и выньте крышку пола.
- Снимите
облицовку перекрытия задка.
- Снимите
спинку заднего сиденья, обратитесь к Разделу Снятие
и установка заднего сиденья.
- Выверните
болты крепления проушин багажника.
-
Отсоедините боковую облицовку у четырёх
пружинных зажимов вверху и сзади и снимите
вверх. Если необходимо, предварительно
откройте в облицовке крышку боковины.
|
|
Установка
|
- Установка
выполняется в последовательности, обратной
снятию. При этом уплотнитель двери положите
над облицовкой.
|
|
Перекрытие задка
Снятие
|
- Откройте
багажник и выньте крышку пола.
|

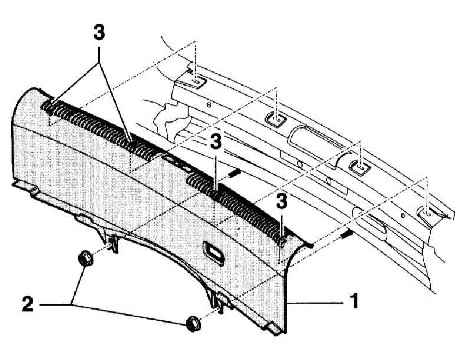

- Отверните
2 гайки (2), при необходимости, выньте
запасное колесо.
|
|
-
Рассоедините разъём лампы освещения
багажника.
-
Отсоедините облицовку перекрытия задка (1) в
четырёх пружинных зажимах (3) и снимите
перекрытие.
|
|
Установка
|
- Установка
выполняется в последовательности, обратной
снятию.
|
|
